GeHHenA писал(а):Странно как то,втулка не болтается?

Немного болтается сам крючек

marcel_x писал(а):Это такой вариант тоже был? Или с чего-то другого поставили? Во всяком случае подходит и работает отлично.
_________________

у меня не так сделано как у вас у меня он сбоку вставлен а сдругой стороны просто заплавлен

Sergey007 Спасибо.Теперь образовалась проблема похуже при подключений У-101-С через вход звукосниматель появляется сильное гудение,проигрывать пластинку я не рискнул побоялся за динамики.Возможно подключил головку МФ-101 не правильно или сдохли электролиты?

Похоже, что подключили неправильно. В головке и по пути от головки до входа ЗС Вашей РРР электролитов нет.

K_Oleg
Это мне надо прозвонить провода на тонарме и на сигнальном кабеле и найти где левый а где правый канал?

А проводки шела разве не цветные?

Да цветные.

Проверил всё правильно подсоединил,подключил к Пионеру 404 через PHONО всё работает.Может в У-101-С в фонокорректоре проблема?

Всё сделал,теперь и с У-101 поёт.

Фёдор Кривой писал(а):Не понял,то 961 то 837 ......ну ладно,можете обмотку с 5 контакта поменять местами с рабочей обмоткой....чтоб понять нет ли КЗ витвков в этой обмотке....

Поменял, пониженное напряжение осталось на своем месте, т.е. при подключении рабочего канала управления выходом напряжение так и осталось пониженным. КЗ в обмотке двигателя?
Сопротивление якобы пробитой обмотки на 0,6Ома меньше двух других.

K_Oleg писал(а):И еще - попробуйте уменьшить емкость С17 (операционник DA2.2 выводы 1-14) до 2,2 пкФ

Также предварительно желательно посмотреть осцилографом работу усилителя таходатчика (DA 4). Что есть на входах и на выходах в контрольных точках 7 и 6

У меня осциллограммы совпадают с картинками из сервисной книжки. У меня падение напряжения на одном выходном канале.

AndreyD писал(а):

K_Oleg писал(а):И еще - попробуйте уменьшить емкость С17 (операционник DA2.2 выводы 1-14) до 2,2 пкФ

Также предварительно желательно посмотреть осцилографом работу усилителя таходатчика (DA 4). Что есть на входах и на выходах в контрольных точках 7 и 6

У меня осциллограммы совпадают с картинками из сервисной книжки. У меня падение напряжения на одном выходном канале.

Т.е. имеется ввиду амплитуда сигнала одной "фазы" меньше, чем на остальных. Правильно понимаю?

K_Oleg писал(а):

AndreyD писал(а):

K_Oleg писал(а):И еще - попробуйте уменьшить емкость С17 (операционник DA2.2 выводы 1-14) до 2,2 пкФ

Также предварительно желательно посмотреть осцилографом работу усилителя таходатчика (DA 4). Что есть на входах и на выходах в контрольных точках 7 и 6

У меня осциллограммы совпадают с картинками из сервисной книжки. У меня падение напряжения на одном выходном канале.

Т.е. имеется ввиду амплитуда сигнала одной "фазы" меньше, чем на остальных. Правильно понимаю?

так точно. И если поменять местами в разьем две фазы, то просадка остается а не переходит вместе с транзисторами на другой контакт, не знаю как это еще словами описать.

Если вы меняете обмотку, а "косяк" остается на том же транзисторе, то обмотка двигателя не причем. Дело в том, что в управлении напряжением на выходном каскаде каждой фазы, принимает участие сигнал с датчика положения ротора - обратите внимание, в цепи баз предвыходных транзисторов приходит сигнал с ДПР каждой фазы. Сигнал на обмотках ДПР формируется генератором ДПР (транзисторы VT20 и VT21). С датчиков ДПР приходит промодулированный сигнал (85 кГц, заполняющие, грубо говоря, сигнал частоты вращения 4,42 Гц).
Дело в чем-то другом.

K_Oleg писал(а):Если вы меняете обмотку, а "косяк" остается на том же транзисторе, то обмотка двигателя не причем. Дело в том, что в управлении напряжением на выходном каскаде каждой фазы, принимает участие сигнал с датчика положения ротора - обратите внимание, в цепи баз предвыходных транзисторов приходит сигнал с ДПР каждой фазы. Сигнал на обмотках ДПР формируется генератором ДПР (транзисторы VT20 и VT21). С датчиков ДПР приходит промодулированный сигнал (85 кГц, заполняющие, грубо говоря, сигнал частоты вращения 4,42 Гц).
Дело в чем-то другом.

не-не-не, косяк остается на той же обмотке.

Не будешь пытаться реанимировать пациента? Понятно ,что двигателю кирдык,но дрискнуть мона.Терять то не чего.

Фёдор Кривой писал(а):Не будешь пытаться реанимировать пациента? Понятно ,что двигателю кирдык,но дрискнуть мона.Терять то не чего.

как? Перемотать?

Просто.Найти секцию с кз и перемотать ,ну есно с соблюдением направления намотки ,ну и провод должен быть того же диаметра или рядом.Найти не сложно ,она как минимум должна греться.Ну есно ,как минимум должно быть желание.

пока поищу у кого двиг проверить. Перемотать завсегда успею. Или продам к черту, куплю другую

Ню-ню,хозяин барин.

Приобрел такой аппарат. Все работает, кроме автостопа. Что смотреть в первую очередь? Светодиод светится. Версия без регулятора скорости, 89г.

marcel_x писал(а):Приобрел такой аппарат. Все работает, кроме автостопа. Что смотреть в первую очередь? Светодиод светится. Версия без регулятора скорости, 89г.

Для начала неплохо было бы проверить состояние разъема XR6 блока управления тонармом (контакты 7-вход с фоторезистора, 1 и 4 - электромагнит).
Если на контакте 7 при открытии/закрытии шторки фоторезистора меняется напряжение (через ФР идет "+12" в), то смотреть контрольную точку 4 (цепь эмиттера транзистора VT3). И так далее по цепочке (контрольные точки 2 и 3 выход и вход ОУ DA2 К157УД2)...

С автостопом пока не разбирался, слушал так, не хотелось лезть в аппарат, а теперь, видимо, придется. Возникла новая проблема. Не стартует двигатель. При включении в сеть мигает подсветка стробоскопа и все, ни на какие кнопки не реагирует. Раньше, когда все работало, после включения в сеть через 2-3 секунды было слышно как щелкает какое-то реле, а теперь тишина. Проблема возникла не сразу, сначала включался через пару минут, а теперь вообще не включается.

marcel_x писал(а): Раньше, когда все работало, после включения в сеть через 2-3 секунды было слышно как щелкает какое-то реле, а теперь тишина. Проблема возникла не сразу, сначала включался через пару минут, а теперь вообще не включается.

Предварительно отстегивается защелка,удерживающая тонарм на стойке,потом включается сеть и примерно через 3-5 сек подымается тонарм над стойкой,и тогда щелкают микрики на магните,а при выключении все наоборот,тонарм опускается на стойку,щелкают микрики,и можно выключать сеть и потом только пристегивать тонарм к стойке.Может у вас тонарм не подымается?вот и нет в результате никаких далее движений.При загустевании смазки в микролифте такое бывает,попробуйте вручную аккуратно поднять площадку микролифта,и обратно опустить нажимая на головку винта в середине,и так несколько раз.(очень аккуратно,чтоб не обломить площадку!!!)

Доброго времени. Вчера купил Эл-ку 017 (опыта с вертушками не имел до ныне... катушечники мне ближе и роднее) так вот теперь вопрос начинающего ; тонарм у основания имеет свободное качение в боковой плоскости (если приподнять вверх из "седла" кронштейна) опуская он ложится в "постель" стабильно. Должен быть люфт или свободный ход в основании этого узла?
Аппарат под пломбой, режимы все работают, но вот закралось сомнение... может тонарм в узле качения крякнул. Подскажите владельцы этих вертушек, как должно быть? Буду признателен )))

крайслер писал(а):Доброго времени. Вчера купил Эл-ку 017 (опыта с вертушками не имел до ныне... катушечники мне ближе и роднее) так вот теперь вопрос начинающего ; тонарм у основания имеет свободное качение в боковой плоскости (если приподнять вверх из "седла" кронштейна) опуская он ложится в "постель" стабильно. Должен быть люфт или свободный ход в основании этого узла?
Аппарат под пломбой, режимы все работают, но вот закралось сомнение... может тонарм в узле качения крякнул. Подскажите владельцы этих вертушек, как должно быть? Буду признателен )))

Подвес тонарма у основания ножевой. По принципу как на Электроника Б1-01

K_Oleg
О.. благодарю за отклик! а то не спиться ... радость от покупки и сомнения ))) два противоречивых состояния Еслиб я знал... как в Б1-01 Это мой первый опыт с вертухами
Так должен быть свободный ход при поднятии тонарма у основания?

крайслер писал(а):Так должен быть свободный ход при поднятии тонарма у основания?

должен... не ломайте вертуху.

Gregorij
Благодарю! Успокоили , я как хирург подхожу к любым вопросам, - не навредить! Первый опыт, оказывается сколько ещё не познанного .... как первый поцелуй, как первый секс Ну, а разбирать её всё-таки придётся: эл.литы менять ну и смазать чего... В общем, вопросы ещё возникнут. Теперь займусь поиском винилок (хорошо помню, как они летают) многофункциональная весч! ещё вазочки из них делали, горшки под цветы )))

Смазать можно,только сняв диск,разбирать не обязятельно.А электролиты менять в ней смысла нет,если всё работает.

Вот возник ещё вопрос, - узел тонарма каким приводом управляется (перемещение тонарма) полагаю, что там сервопривод (отдельный моторчик) передаточное вращение пасиковое или шестерни? Чёт в сети информации нет.

крайслер писал(а):Вот возник ещё вопрос, - узел тонарма каким приводом управляется (перемещение тонарма) полагаю, что там сервопривод (отдельный моторчик) передаточное вращение пасиковое или шестерни? Чёт в сети информации нет.

моментный двигатель управляет тонармом!

Доброго времени суток, уважаемые участники форума! Попробую оживить тему.
Проблема аналогична автору сабжа. При включении диск начинает бесконечно быстро вращаться. При этом мигает стробоскоп. Вертушка под пломбами в идеальном внешнем состоянии. Автору помог вариант замены К157УД2(ДА1), но так ли все просто и универсально исправляется в этой сложной технике?

ilyuhas писал(а): Автору помог вариант замены К157УД2(ДА1), но так ли все просто и универсально исправляется в этой сложной технике?

- НЕТ

Есть 017-я в очень хорошем состоянии, рабочая исправная не коцанная. Но вот беда - нету сетевого шнура с колодкой, поиски пока не привели к успеху. Есть у кого реальный опыт "колхозинга"? Хочу сделать несъемный кабель, но не по принципу "примотать проводом и обернуть изолентой", а как положено - надежно и с предохранителями.

поиски пока не привели к успеху

а вы его искали именно как сетевой шнур к Э017? Он не уникален.

а как положено - надежно и с предохранителями.

кто не дает?

владлен, найдите мне быстренько сетевой шнур к Э017

marcel_x писал(а):найдите мне быстренько сетевой шнур к Э017

Ждать и мониторить форум.Я на Эстонию 010 вертак искал-нашел.Там аналогичный.

найдите мне быстренько сетевой шнур к Э017

Щазз, разбежался.... по***ть вместо себя сходить никого не напрягаешь ?

dimonchik писал(а):Да,всё в порядке теперь.Сдох операционник К157УД2(ДА1).После замены всё работает хорошо.

Приветствую у меня тоже проявилась такая же неисправность как у вас. При включении в сеть диск начинает вращение в обратную сторону медленно набирая обороты до максимальных. При нажатии кнопки Пуск, диск останавливается и проигрыватель переходит в нормальный режим работы, скорость держит хорошо, режимы управления тонарном отрабатывает исправно.
Помогите разобраться с проблемой.

ilyuhas писал(а):Доброго времени суток, уважаемые участники форума! Попробую оживить тему.
Проблема аналогична автору сабжа. При включении диск начинает бесконечно быстро вращаться. При этом мигает стробоскоп. Вертушка под пломбами в идеальном внешнем состоянии. Автору помог вариант замены К157УД2(ДА1), но так ли все просто и универсально исправляется в этой сложной технике?

Приветствую! Вам удалось выявить причину обратного хода при включении аппарата?
У меня такая же проблема, сижу и ничего не могу обнаружить, транзисторы в порядке. ДА1 заменил, но она вообще отвечает за возможность подстройки скорости, эффекта нет. Пока ищу что же еще может быть.

marcel_x писал(а):Есть 017-я в очень хорошем состоянии, рабочая исправная не коцанная. Но вот беда - нету сетевого шнура с колодкой, поиски пока не привели к успеху. Есть у кого реальный опыт "колхозинга"?

К примеру аналогичный сделал K_Oleg:
http://www.rt20.mybb2.ru/viewtopic.php? ... &start=400

K_Oleg писал(а):Появился Амфитон А1-02У. Отмыл, починил, и т.д. Остался не решен один нюанс - сетевая колодка с предохранителями. Найти такую нынче не просто. Решил изготовить. Пол часа делов.





Осталось продумать как крепить предохранители и вставить сетевой шнур.

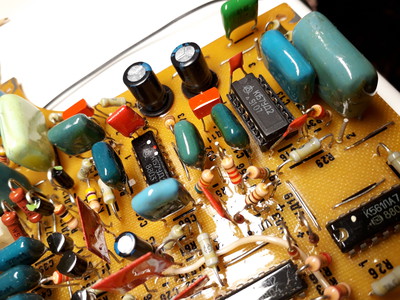

Ребятки, решил я проблему, когда при включении проигрывателя диск начинает вращение против часовой стрелки.
Все дело кроется на выходе с операционника ДА2 К157УД2. После замены ДА2 вращение диска в обратную сторону Устранено!
Мультиметр не все логические видит на выходе ИМ и ОУ, стал пробегаться с осцилографом по всем выходам микросхем с нажатием кнопки Пуск и отключением ее. Очень хорошо видны все логические на выходах, как правило они в виде меандра который меняется в зависимости от скорости вращения диска. Дошел до операционника ДА2, на его выходе 9 при включении формируется меандр
, логическая запускает Усилитель постоянного тока на ДА2.2 и ДА3. И при нажатии снопки Стоп, на выходе 9, ДА2 логическая на время снимается пока срабатывает генератор временного торможения на ДД4,7, 9, после окончания его работы логическая на ДА2 в виде меандра восстанавливалась. На выходе 13 ДА3 УПТ, формировался отрицательный потенциал на базе транзистора ВТ2 КТ3107, в результате чего диск начинал вращение в обратную сторону, при этом система защиты от обратного вращения диска ДД13, 14 в этот момент не активна. Хоть управляющие сигналы на детекторы и ключевые транзисторы спокойно поступают и управляют двигателем даже если он вращается в обратную сторону.
ДА2 выход (9)


Никто не помог с решением этой проблемы, на всех форумах как буд то специально удалена часть информации и результат ремонта и все молчат как всегда.... Вот и сам нашел своими силами, где и как лечится. Надеюсь может кому то пригодится, чтоб не копать весь аппарат.

Максим331...попутно и электролиты поменяли? Высохли или так,на всякий пожарный случай?

Gorky Park писал(а):Максим331...попутно и электролиты поменяли? Высохли или так,на всякий пожарный случай?

Все менял. Мелкие некоторые даже выдавило прокладки из нутри

Максим331, эвона как! Так то электролиты,говорят,не частая головная боль!
.....................Товарищи!!! От какого-нибудь другого аппарата возможно ли подобрать крышку на 017? Пусть и с доработками...

Gorky Park писал(а):Максим331, эвона как! Так то электролиты,говорят,не частая головная боль!
.....................Товарищи!!! От какого-нибудь другого аппарата возможно ли подобрать крышку на 017? Пусть и с доработками...

Там на плате управления тонармом поголовно накрываются эти электролиты. В блоке питания хорошие стоят.

Ни одного не менял, работает как часы с 1984 года.
Странно, но накрылись все три последовательно включенных светодиода

johnsilver писал(а):Ни одного не менял, работает как часы с 1984 года.
Странно, но накрылись все три последовательно включенных светодиода

Значит вам повезло с электролитами.
А на диодах там стоит стабилитрон на 7.5в, его пробило и все 12 вольт пошли на диоды. Хорошо если операционник перед диодами не сгорел тоже.

johnsilver писал(а):Ни одного не менял, работает как часы с 1984 года.

Аналогично. Вообще ничего не трогал, правда, выпуск 1988 года...
johnsilver, не покажете фотку шильдика своего аппарата, а то со мной спорят, ссылаясь на "Музей Харченко", мол, не могло его быть в 84-м...

Максим331 писал(а):

johnsilver писал(а):Ни одного не менял, работает как часы с 1984 года.
Странно, но накрылись все три последовательно включенных светодиода

Значит вам повезло с электролитами.
А на диодах там стоит стабилитрон на 7.5в, его пробило и все 12 вольт пошли на диоды. Хорошо если операционник перед диодами не сгорел тоже.

Диоды стоят последовательно, то и удивило. Пробило бы один, не удивился бы.
