YuliyСтудент, а приборы хоть какие есть, или только отвертка?

Подскажите пожалуйста как на Интеграле расширить диапазоны принимаемых частот на КВ? А то на КВ они заужены. Что подкрутить?

Что то тема "затихла". Если у вас есть схема на приемник Интеграл и вы шарите в настройках и ремонте, подскажите пожалуйста я правильно мыслю, что катушки c 2-L15 по 2-L21 (блок 2), это катушки гетеродина для укладки КВ частот?

Находится легко в приёмниках, если поводить отвёрткой возле такой катушки частоата настройки уплываёт в вч части диапазона лучше это будет заметно. Но вы не настроите его потом правильно если собьёте . Оно сдвинется если будете крутить и даже может значительно и как надо но упадёт чувствительность, надо подстраивать другие контуры входной и прочая , а вот они не настроятся без отмотки или домотки витков (седечником не хватит настройки) там ещё и подстроечные конденсаторы в высокочастотной части надо подстраивать....Судя по вопросам вы слабо представляете как это делается, опомнитесь. Или потренируйтесь на чём попроще например настройте простенький приёмник на радиохулиганов и чтобы их чётко и равномерно ловило по всему диапазону ...

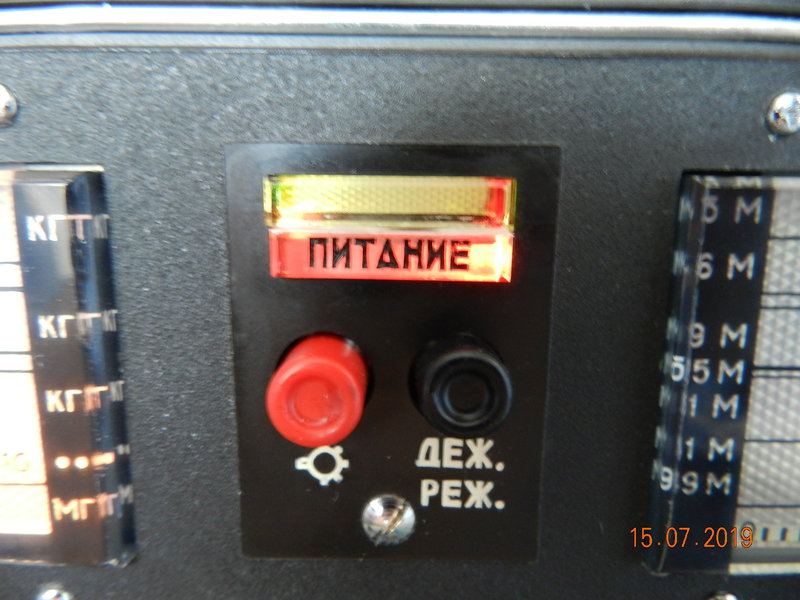

Из двух тюнеров выбрал тюнер от Михаила (работает отлично). Зелёный тюнерок, это от Жоры "Минского", но он по настройке мне не понравился. Светодиод тюнера (диаметром 3 мм) вывел на индикатор питания, там есть свободное место под лампочку. Проблему с укладкой диапазона по шкале решил заменой резистора на линейный (с буквой А, смотри фото). КВ диапазон немного подправил (гетеродинными катушками).

Да, тема здесь затухла!? Может кто подскажет проверенную методику для перестройки родного УКВ блока на ФМ. Та метода что описана в начале форума я так понял до конца не доработана. Может есть метода на других форумах?

Докупив дополнительно 2 укв блока от Интеграла (донары), я решился на перестройку Интеграла на ФМ. Оказалось, что всё не так сложно. Самое ГЛАВНОЕ при перестройке УКВ блока ОЧЕНЬ аккуратно, повторяю ОЧЕНЬ аккуратно крутить сердечники катушек L1,L2 и L3 (L4 не трогаем). Там очень хрупкие ферритовые сердечники с резьбой (марка сердечника МР-20-5 ПР № 1), поэтому и докупил доноров (один сердечник запорол). Катушки L1,L2 и L3 по намотке одинаковые (хотя в справочнике, что я выложил на странице 59 про Океан 209 .Рига 110 намотка на катушке L3 обозначена одним проводом). Как и рекомендовали умные люди я выпаял из блока 5-С1, 5-С14 и 5-С19. Так же пришлось выпаять 5-С20 и на его место поставил 1пФ. Конденсатор 5-С21 заменил на 9,1 пФ (выбрал подбором среднее между 8,2 и 10). Резистор настройки 12-R1 заменил на такой же, но с буквой А (линейный). С катушек ни чего не отматывал. Получился диапазон (на всю шкалу) от 87,2 Мгц до 108,1 Мгц. Укладка диапазона по шкале, на 108 крутим ОЧЕНЬ аккуратно L3 (при этом крайнем положение напряжение на контакте 7 блока будет 19,25 вольт, у меня так), потом переходим в другое крайнее положение на шкале и подбором резистора 12-R2 (я оставил тот что и был 39 кОм) выставляем 88 мГц ( у нас начало ФМ с 87,6 мГц), напряжение на контакте 7 в этом крайнем положение 1,56 вольт (у меня так). "Чуйка "настраивается катушками L1 и L2 подстраиваем низ диапазона (88 мГц), конденсаторами 5-С5 и 5-С6 подстраиваем верх диапазона (делал как написано в инструкции по ремонту этого приемника). АПЧ работает хорошо. Единственный не достаток, это "острая настройка" в нижней части ФМ диапазона. Кстати в "Меридиан-210" блок УКВ похож на этот и также "острая настройка" в низу.

Обращение к профи, подскажите пожалуйста как сделать одинаковую (равномерную, не острую) настройку по всему диапазону радиоприемника Интеграл? Может нужно резистор настройки 12-R1 поставить с характеристикой В. И нужно ли менять номиналы 5-С3 и 5-С13 (за что они отвечают)?

Не подскажите пожалуйста режиы питания по постоянному току транзисторов в блоке питания и стабилизаторе блока 8 в радиоприёмнике Интеграл.Очень надо.Перерыл тему и такой информации не нашёл,а документов в моем приемнике не оказалось.

Rusnik64 писал(а): ↑

22 окт 2022, 20:54

Не подскажите пожалуйста режиы питания по постоянному току транзисторов в блоке питания и стабилизаторе блока 8 в радиоприёмнике Интеграл.

Вот.

Спасибо.Очень выручили.
