помогите опознать усилитель(нужна схема)

[junkman]

Попал мне в руки один усь, первый раз такой встречаю. Судя по кишкам произведен у нас, добротный тяжеленный корпус, выходные транзисторы - КТ808/809, опознавательных знаков, указывающих производителя практически никаких нет.

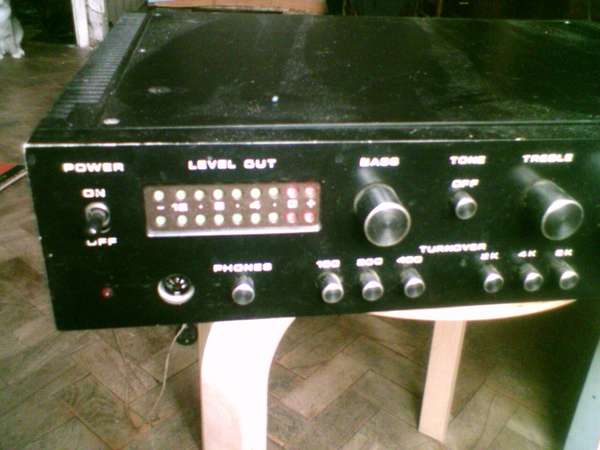

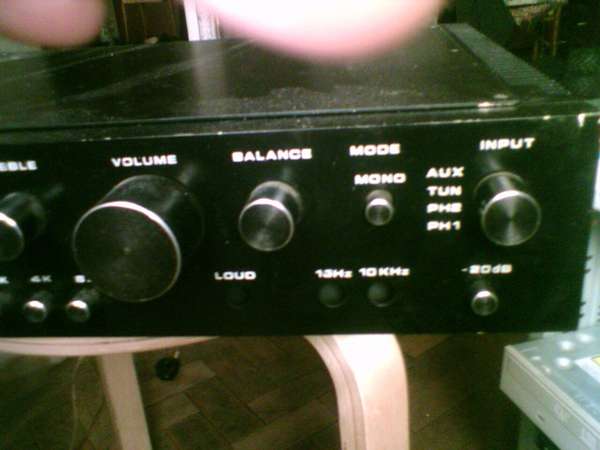

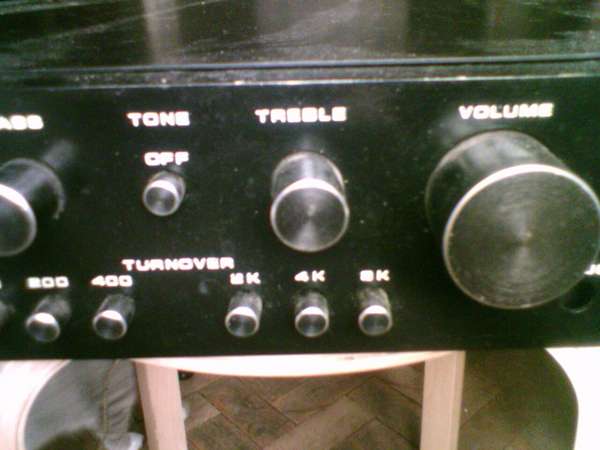

собственно, вот фото:

[СвязьНик]

Самодельный. Силовик супер.

[Samodelkin]

Неплохой самопал.
Явно у человека был доступ к гравировке, фрезерному и проч... станкам.
Транс-стандартный, ТПП.

Схему ищите сами, скорее всего, в ж Радио....
Или ищите человека, которому для ремонта схема не нужна...почти.

[Виктор ФФФ]

Силовик супер

Только если использовать те, которые на 127/220 и включать в сеть не часть первичной обмотки, а полностью.
Ток холостого хода значительно уменьшается.
Я даже иногда к первичке часть вторичек подключаю.

[Ы]

Внутри УМ Зуева или Шушурина.
Транс обычный ТПП(321?)
Консттруктив от ТУ100 транзисторного
Шрифт на панели - переводной(супиз).

[Виктор ФФФ]

И не Зуева и не Шушурина.
Делал я их.

Печатки другие. Маловероятно чтобы кто то разрабатывал свою при имеющейся готовой.

[Ы]

А раз делал, скажи что это конкретно, чего темнить...

[Sandy]

А раз делал, скажи что это конкретно, чего темнить...

Будь внимательнее, Виктор 3Ф писАл, что делал Зуева и Шушурина, а не этот сабж.

[1-vip]

хороший самодел

[Ы]

Я только напомню что PCB может быть нарисована самим изготовителем и
т.о. внешне отличается от исходника, однако по наличию некоторой комплектации можно пробовать идентифицировать сх решение.
А зуевския и шушуринский - наиболее массос применявшиеся.. вот и все.

[volkoff]

Точно не с многопетлевой ООС, нет светодиодов. А по схеме может быть любой, кстати что за транзисторы КТ809? Я таких не знаю.

[TYU]

кстати что за транзисторы КТ809? Я таких не знаю.

БП на ЕС/СМ

[volkoff]

Я что то припоминаю, так они же вроде по току малоамперные?На рботе таких лежит упаковка.

[junkman]

Неплохой самопал.
Явно у человека был доступ к гравировке, фрезерному и проч... станкам.
Транс-стандартный, ТПП.

Да, чувствуется, что делали с душой, приятно посмотреть. Гравировки там нет, но доступ к хорошему производству чувствуется. Явно кто-то на производстве в НИИ или на профильном предприятии делал.

И не Зуева и не Шушурина. ROFL
Делал я их. ROFL

Печатки другие. Маловероятно чтобы кто то разрабатывал свою при имеющейся готовой.

Вполне может быть, что переделывали схему под имеющийся конструктив корпуса и элементную базу. Впрочем, при нынешнем состоянии куда проще собрать в этом корпусе что-то своё, перекопан аппарат сильно и криво, похоже, что любителями драгметаллов.

[volkoff]

Транс кстати скорее всего ТА-181, типа такого вольтаж нормальный , но по току маловат. А где он перекопан, я что то не заметил?

[Виктор ФФФ]

А раз делал, скажи что это конкретно, чего темнить...

Если б знал, то сказал бы сразу.
Печатка не знакома. Может и видел когда, но вряд ли.
Наверное после 90 года сделано.

[junkman]

А где он перекопан, я что то не заметил?

Отсутствует проводка, соединяющая отдельные платы, на плате, что стоит за передней панелью - остались только электролиты, выпаяно судя по всему около десятка микросхем(по разводке похоже, что логика какая-то была), местами отсутствуют конденсаторы.

В общем буду думать, что из этого агрегата делать, все равно как основной усь меня мой NAD 310 устраивает.

[volkoff]

Интересно. зачем логику то выпаивать? Там драгов нет. Вот одну плату я точно делал такую же, стабилизатор на плюс минус 15 вольт. Справа в углу.

[Виктор ФФФ]

КТ809 применялись в импульсных блоках питания вычислительной техники.
В выходных каскадах УМЗЧ использовались редко.

[And_K]

КТ809 применялись в импульсных блоках питания вычислительной техники

По уму в УЗЧ их практически не применяли. Не того поля ягода. Совсем.
Может автор топика не совсем внимательно посмотрел?

[junkman]

По уму в УЗЧ их практически не применяли. Не того поля ягода. Совсем.
Может автор топика не совсем внимательно посмотрел?

Хм, если быть совсем точным, то 2Т808А и 2Т809А, со штампиками приемки, впрочем, как и большинство деталей внутри.

[TYU]

2Т808А и 2Т809А,

у них параметры и назначение немного отличаются

[And_K]

у них параметры и назначение немного отличаются

Вы правы, но- у них параметры и назначенме СИЛЬНО отличаются

[junkman]

у них параметры и назначение немного отличаются ROFL

Я куда больше привык копаться с техникой, работающей на частотах от пары до полутора десятков гигагерц
Ну и до кучи с ездящим колесами по дороге железом этак 30-60 лет от роду

[TYU]

у них параметры и назначение немного отличаются

Вы правы, но- у них параметры и назначенме СИЛЬНО отличаются

я знаю где они применялись, потому и поставил смайлик
