Форумы сайта "Отечественная радиотехника ХХ века"

BillyDOS писал(а): ↑

19 фев 2021, 21:27

Итак, замерил что там на выходе с мафона с шумами. Звуковая карта E-MU 0404 PCIe.
1) Соединено как по схеме
Шум в тишине, дека включена, ни один режим не работает

Шум без ленты

Шум с лентой в тишине

То же самое шкала логарифмическая


2) Как с завода
Шум в тишине, дека включена, ни один режим не работает

Шум без ленты

Шум с лентой в тишине

То же самое шкала логарифмическая


На наводку 18к прошу внимание не обращать, это соседи шалят, или какое то оборудование фонит, обычно в утреннее или дневное время тихо

Извините, но с каких это пор аудиокарта стала измерительным прибором? Вас вообще не смущают цифровые фильтры? Аудиокарта - для музыки. Не для оценок

Vladimir3445, Я несколько раз это пытался объяснять здешнему сообществу, но в результате меня только чуть ли не х-ми обложили. Приводил участок схемы аудиокарты, по которому видно, что до линейности там как до Пекина раком, но нет, по.. фиг. ИЧСХ, больше всего возмущались те, у кого кроме айфончика или ноутбука и китайского тестера, ничего нету. Я, имеющий хотя бы милливольтметр переменного тока и генератор, ушёл оплёваннвй и в полном недоумении. Строил АЧХ по старинке, рисовал таблицу зависимости напряжения от частоты.
Сейчас опять налетят, заплюют...

Adriano писал(а): ↑

20 фев 2021, 09:06

Vladimir3445, Я несколько раз это пытался объяснять здешнему сообществу, но в результате меня только чуть ли не х-ми обложили. Приводил участок схемы аудиокарты, по которому видно, что до линейности там как до Пекина раком, но нет, по.. фиг. ИЧСХ, больше всего возмущались те, у кого кроме айфончика или ноутбука и китайского тестера, ничего нету. Я, имеющий хотя бы милливольтметр переменного тока и генератор, ушёл оплёваннвй и в полном недоумении. Строил АЧХ по старинке, рисовал таблицу зависимости напряжения от частоты.
Сейчас опять налетят, заплюют...

Вот, знаете, я снимал оцифровку с винила через свою бюджетную встройку... В целом нормально ,но если писать не на 24/96 или 24/192 а на 16/44, то получается грусть. Завал по ВЧ - это нечто
А так согласен. Даже смотрел, как 0дб "синус" загнали в цифру. Сплошная грусть и уныние

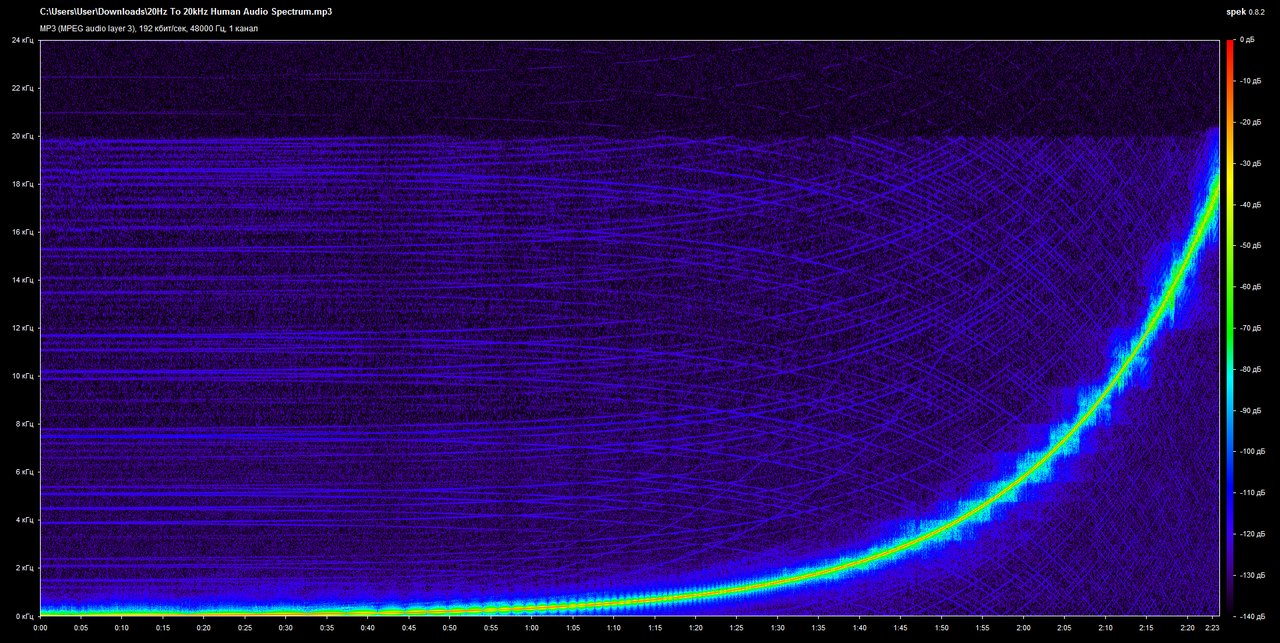

ВСЕМ мерятелям через аудюшки! Лицезрейте работу цифровых фильтров

Vladimir3445, И кстати, встроенные в материнки звуковые подсистемы даже в качестве прослушивания музыки использовать нельзя - IMHO, слишком низкое качество. У меня относительно приличная Audigy2, слушать музыку ещё можно, но даже на ней заниматься какими-то измерениями, претендующими на научность - решительно нельзя. Ну, а если пофиг, "мы не на экзамене" (с), для очень грубой оценки - тогда пожалуйста, хоть на телефончике пусть меряют.

Adriano писал(а): ↑

20 фев 2021, 09:24

Vladimir3445, И кстати, встроенные в материнки звуковые подсистемы даже в качестве прослушивания музыки использовать нельзя - IMHO, слишком низкое качество. У меня относительно приличная Audigy2, слушать музыку ещё можно, но даже на ней заниматься какими-то измерениями, претендующими на научность - решительно нельзя. Ну, а если пофиг, "мы не на экзамене" (с), для очень грубой оценки - тогда пожалуйста, хоть на телефончике пусть меряют.

Я потом звук пускаю сразу на усилок. Он раскачивает. А если наушники подключать напрямую к звуковухе, то да, грусть. И не только по басам... 32 Ома - уже с трудом. По ВЧ - то слишком "мягко" и "завалисто", то свистит так ,что уши в трубочку заворачиваются.
Другое дело - с усилком. На старых записях всё приводит в норму ,а на современных достаточно не несколько делений повернуть "басс" в минус и всё ок. Отключил тонкомпенсацию на звуковухе красота

Adriano писал(а): ↑

20 фев 2021, 09:24

Vladimir3445, И кстати, встроенные в материнки звуковые подсистемы даже в качестве прослушивания музыки использовать нельзя - IMHO, слишком низкое качество. У меня относительно приличная Audigy2, слушать музыку ещё можно, но даже на ней заниматься какими-то измерениями, претендующими на научность - решительно нельзя. Ну, а если пофиг, "мы не на экзамене" (с), для очень грубой оценки - тогда пожалуйста, хоть на телефончике пусть меряют.

Я потом звук пускаю сразу на усилок. Он раскачивает. А если наушники подключать напрямую к звуковухе, то да, грусть. И не только по басам... 32 Ома - уже с трудом. По ВЧ - то слишком "мягко" и "завалисто", то свистит так ,что уши в трубочку заворачиваются.
Другое дело - с усилком. Отключил тонкомпенсацию на звуковухе - красота

Adriano, и правильно заплюют, потому что не разбираетесь. Вам в предыдущем споре и графики АЧХ с дискретизацией Вашей карты 192 или 96кГц приводили, но вы их благополучно проигнорировали потому что «Ну в схеме же фильтр и на остальное пофиг»

Какие цифровые фильтры? Частота дискретизации 48к, полоса до 24 (последние 2к скрыл за ненадобностью, нам 22к хватит). Хотите красоты, я включу дискретизацию 192кГц и у меня будет полоса АЧХ до 96кГц. Специально для любителей похаять звуковые карты внешним генератором ее АЧХ сниму.

Не знаете что такое частота дискретизации - гугол в помощь. Фильтры на дешёвых картах - затычках абсолютная норма.

Специально указал какую карту использую. Если Вам это ни о чем не говорит - вообще не поднимайте такие вопросы.

Ух, накипело. Уж простите за грубость

BillyDOS писал(а): ↑

20 фев 2021, 09:38

Adriano, и правильно заплюют, потому что не разбираетесь. Вам в предыдущем споре и графики АЧХ с дискретизацией Вашей карты 192 или 96кГц приводили, но вы их благополучно проигнорировали потому что «Ну в схеме же фильтр и на остальное пофиг»

Какие цифровые фильтры? Частота дискретизации 48к, полоса до 24 (последние 2к скрыл за ненадобностью, нам 22к хватит). Хотите красоты, я включу дискретизацию 192кГц и у меня будет полоса АЧХ до 96кГц. Специально для любителей похаять звуковые карты внешним генератором ее АЧХ сниму.

Не знаете что такое частота дискретизации - гугол в помощь. Фильтры на дешёвых картах - затычках абсолютная норма.

Специально указал какую карту использую. Если Вам это ни о чем не говорит - вообще не поднимайте такие вопросы.

Ух, накипело. Уж простите за грубость

Ничего страшного, но:
1)Вы не видели моего фото?
2)Знаю
3)Глядел хар-ки. Вы постоянно синус 10 КГц слушаете? Там как раз 0,00* % интермодуляции. Карта хороша, но фильтры фильтрами и останутся
Извините, но вы или измеряйте спецоборудованием ,или не измеряйте вообще

BillyDOS, Билли, вот вроде слова вы правильные написали, но отчего-то всё равно по морде дать хочется. Может, просто потому что вы хам? Да, конечно, я не знаю, что такое частота дискретизации, я же не имею профильного образования, я вчера родился и вообще дурак.
Нет, не прощу за грубость, потому что вы - образец воинствующего невежества. Кругом все дураки, и только ваше мнение единственно верное, да? Я же написал, что для приблизительной оценки звуковая карта в компьютере сгодится, а для грамотных измерений - нет. Поэтому люди и покупают измерительные приборы втридорога. И тут вылазит некий Биллидос и заявляет, что всех нае..л, приборами не пользуется. Дома у себя вы можете хоть унитазным ёршиком мерять, но когда вы серьёзно занимаетесь ремонтами - такой фокус не пройдёт. Вы слыхали понятие "метрология"?

Накипело - попейте холодной водички, примите корвалолу.

Adriano писал(а): ↑

20 фев 2021, 09:06

Вы не видели моего фото

Специально АЧХ карты сниму. Раз на то пошёл спор

Vladimir3445 писал(а): ↑

20 фев 2021, 09:42

Глядел хар-ки. Вы постоянно синус 10 КГц слушаете? Там как раз 0,00* % интермодуляции. Карта хороша, но фильтры фильтрами и останутся

В карте нет фильтров. У неё настраиваемый DSP, который я настроил совершенно без фильтров, зачем оно мне? Единственный фильтр который там есть это на границе АЧХ из за частоты дискретизации. Он там будет безусловно

Vladimir3445 писал(а): ↑

20 фев 2021, 09:42

Извините, но вы или измеряйте спецоборудованием ,или не измеряйте вообще

Море. МОРЕ людей делают измерения на оборудовании и хуже. И этим измерением доверяют и неоднократно в разумных пределах доказывают реальное измерительное оборудование. То что 0404 карта для музыкантов говорит что в ней нет никаких фильтров и прочей мути что могло бы сказаться на звук вообще, музыканты не глухие, они фильтра услышат, им нужна линейность

Adriano писал(а): ↑

20 фев 2021, 09:53

Может, просто потому что вы хам?

Да. Я хам. На хамство меня провоцирует такое невежество. И раз вы мне доказываете что в звуковой карте при наличии дискретизации больше 48к есть фильтры которую ломают полку АЧХ - это глупости

Эй, спорщики! Про меня забыли или нет ответа?
Поискать самому в сети?

Vladimir3445 писал(а): ↑

20 фев 2021, 08:52

Извините, но с каких это пор аудиокарта стала измерительным прибором? Вас вообще не смущают цифровые фильтры? Аудиокарта - для музыки. Не для оценок

С тех самых пор, как появились АЦП, и двоичный код, полученный в результате этого преобразования представили в графическом виде. А что, есть претензии к такому способу оценки аналоговой части магнитофона? Если можно, сразу ответ с цифрами, так сказать, "чтоб липа была дубовой"

Adriano писал(а): ↑

20 фев 2021, 09:24

Vladimir3445, И кстати, встроенные в материнки звуковые подсистемы даже в качестве прослушивания музыки использовать нельзя - IMHO, слишком низкое качество. У меня относительно приличная Audigy2, слушать музыку ещё можно, но даже на ней заниматься какими-то измерениями, претендующими на научность - решительно нельзя. Ну, а если пофиг, "мы не на экзамене" (с), для очень грубой оценки - тогда пожалуйста, хоть на телефончике пусть меряют.

Вы таки хочите сказать, шо надо взять шчипчики и выкусить реалтек из материнки, бо ухи с этого девайса принимают форму нуля и единицы? =) Аналоговый милливольтметр, генератор, осциллограф - это все очень правильно. Строить АЧХ "по-старинке", рисуя точечки на клеточках в тетрадке, и соединяя их прямыми инквизицией не запрещено, но отрицать возможность построения АЧХ с помощью звуковой карты и ПО в наше время выглядит ретроградством. Давайте платы тоже проектировать на миллиметровке, и травить в хлорном железе. Так "аналоговее"? =) Кроме того, у EMU 0404 "качество" не хуже Audigy2, хотя что понимается под словом "качество" в данном случае? И как владелец Аудиджи 2, добавлю - отличная карта, в т.ч. для измерений, чем регулярно и пользуюсь. Насчет научной точности совсем не понял. Есть определение научной точности? "Хорошая аудиокарта" это уже научный термин? Господа, если результат измерения расстояния лазерным дальномером возмущает ваше спокойствие, продолжайте пользоваться рулеткой. Самое интересное, что при измерении равного расстояния, мы с вами встретимся в одной точке.

Ладно, поспорили, теперь по делу.
Вега МП120. Очень плохо стирает. Соответственно и пишет не важно. На "нормале" еще более менее пишет, на хроме слушать не возможно.По замерам ГСП вроде все норм. Питание -13.9 есть.
На ГСП на "нормале" ~15B, на ферум-хром ~25B. Регулировка "Ферум-хром" выставлен на максимум с завода и увеличить не возможно.
Ничего пока не крутил. Электролиты все заменены. Походу менять стиралку придется. Просто была уже такая свистопляска с Радиотехникой, ничего не помогало пока стиралку не заменил.
Сталкивался кто либо? Вольтметр Б3-38.

Вега МП120. Очень плохо стирает. Соответственно и пишет не важно. На "нормале" еще более менее пишет, на хроме слушать не возможно.По замерам ГСП вроде все норм. Питание -13.9 есть.
На ГСП на "нормале" ~15B, на ферум-хром ~25B. Регулировка "Ферум-хром" выставлен на максимум с завода и увеличить не возможно.

Попробую предположить. Догадки. Но нужно смотреть по факту с приборами
1) Проблемы в стиралке
Померите сопротивление и индуктивность
2) Низкая частота ГСП
По схеме она должна быть 95кГц
3) Низкий ток стирания
Тут шире... может какие то подстроечники отгнили, может катушка ГСП межвитковое КЗ... нужно проверять. Замеры транса ГСП у меня есть. Скину вечером

Vladimir_47 писал(а): ↑

19 фев 2021, 18:53

Слушаю-гоняю целыми днями, благо - пенсионер, и кассет собрал - море.
Вдруг выяснилось - не работает автостоп! Причем счетчик работает!
Что ещё за глюк? И где копать?
Возможно, здесь ответ есть, но читать почти 160 страниц.... Да я скорее
до конца ослепну, а мне ещё чинить... Подскажите неграмотному, пожалуйста.
Думается, что-то в районе VT25 - DD6.4 должно не то быть? Неправ?

Если счётчик работает, нужно проверять цепи после DD8.2 что идут с вывода 4, если я правильно понимаю, там цепь автостопа построена на элементах VD22, C69, R149/151, старожилы поправят если не прав. Где то пару страниц назад с автостопом кто то сталкивался, в инструкции по ремонту работа Автостопа описана

BillyDOS писал(а): ↑

20 фев 2021, 11:58

Вега МП120. Очень плохо стирает. Соответственно и пишет не важно. На "нормале" еще более менее пишет, на хроме слушать не возможно.По замерам ГСП вроде все норм. Питание -13.9 есть.
На ГСП на "нормале" ~15B, на ферум-хром ~25B. Регулировка "Ферум-хром" выставлен на максимум с завода и увеличить не возможно.

Попробую предположить. Догадки. Но нужно смотреть по факту с приборами
1) Проблемы в стиралке
Померите сопротивление и индуктивность
2) Низкая частота ГСП
По схеме она должна быть 95кГц
3) Низкий ток стирания
Тут шире... может какие то подстроечники отгнили, может катушка ГСП межвитковое КЗ... нужно проверять. Замеры транса ГСП у меня есть. Скину вечером

Ок. буду ждать замеры.

erimei3
А я бы предложил начать с визуального осмотра "глубины ввода головок в рабочем режиме". Осмотрите, цела ли краска на ЭМ. Если ЭМ двигали, открываем стр 75 инструкции по ремонту.
Далее, с прозрачной кассетой посмотрите, как движется лента в момент записи. В идеале, с зеркальной кассетой. Попробуйте произвести запись без кассетоприемника, установив кассету в ЛПМ. Если ленту "уводит", надо подставить (или убрать) шайбы, и таким образом выставить высоту ГС. Как выяснилось, лента должна слегка касаться нижней направляющей ГС.
Если все изложенное в норме (ЭМ (глубина захода), высота ГС, лента идет ровно и касается ГС плотно), то подкиньте другую стиралку.

Хорошее замечание. Высота входа каретки в кассету, с этого было бы не плохо начать, это как говорится, с основ

Кассеты записанные на других аппаратах воспроизводит отлично, громко и чисто. Поэтому с положением головок все в порядке.
Че то не могу найти данных по стирающей головке 040. Сопротивление и индуктивность.

erimei3 писал(а): ↑

20 фев 2021, 16:07

Че то не могу найти данных по стирающей головке 040. Сопротивление и индуктивность.

У меня в запасах есть живые 040 стиралки. Померяйте их, я скажу совпадает ли с моими

Vladimir_47 писал(а): ↑

19 фев 2021, 18:53

Слушаю-гоняю целыми днями, благо - пенсионер, и кассет собрал - море.
Вдруг выяснилось - не работает автостоп! Причем счетчик работает!
Что ещё за глюк? И где копать?
Возможно, здесь ответ есть, но читать почти 160 страниц.... Да я скорее
до конца ослепну, а мне ещё чинить... Подскажите неграмотному, пожалуйста.
Думается, что-то в районе VT25 - DD6.4 должно не то быть? Неправ?

4 нога dd6 что творится? когда крутит и стоит подкатушник

erimei3 писал(а): ↑

20 фев 2021, 11:19

Ладно, поспорили, теперь по делу.
Вега МП120. Очень плохо стирает. Соответственно и пишет не важно. На "нормале" еще более менее пишет, на хроме слушать не возможно.По замерам ГСП вроде все норм. Питание -13.9 есть.
На ГСП на "нормале" ~15B, на ферум-хром ~25B. Регулировка "Ферум-хром" выставлен на максимум с завода и увеличить не возможно.
Ничего пока не крутил. Электролиты все заменены. Походу менять стиралку придется. Просто была уже такая свистопляска с Радиотехникой, ничего не помогало пока стиралку не заменил.
Сталкивался кто либо? Вольтметр Б3-38.

99% стиралка

BillyDOS писал(а): ↑

20 фев 2021, 10:05

Vladimir3445 писал(а): ↑

20 фев 2021, 09:42

Глядел хар-ки. Вы постоянно синус 10 КГц слушаете? Там как раз 0,00* % интермодуляции. Карта хороша, но фильтры фильтрами и останутся

В карте нет фильтров. У неё настраиваемый DSP, который я настроил совершенно без фильтров, зачем оно мне? Единственный фильтр который там есть это на границе АЧХ из за частоты дискретизации. Он там будет безусловно

Vladimir3445 писал(а): ↑

20 фев 2021, 09:42

Извините, но вы или измеряйте спецоборудованием ,или не измеряйте вообще

Море. МОРЕ людей делают измерения на оборудовании и хуже. И этим измерением доверяют и неоднократно в разумных пределах доказывают реальное измерительное оборудование. То что 0404 карта для музыкантов говорит что в ней нет никаких фильтров и прочей мути что могло бы сказаться на звук вообще, музыканты не глухие, они фильтра услышат, им нужна линейность

1. Убедительно прошу Вас глянуть на фото, которое я выкладывал ранее. Цифра шумна всегда. Всегда. Но, конечно, карточка у вас офигенная. Даже завидно слегка, ну да ладно
2. PCM идеален только при наличии бесконечно высокой частоты дискретизации. Для более-менее точного нужно ,чтобы на полупериод было 7 семплов. А это, секундочку, 280 КГц.
3. Во всех аудиокартах есть фильтры. Это цифра. Не аналог. Увы

LAMER писал(а): ↑

20 фев 2021, 17:36

99% стиралка

+. Если зазор ещё подаёт признаки жизни, попробуйте шлифануть. Мне на Японце помогло

erimei3, зазор (ы) у стиралки живы?

040 стиралка не стоит того что бы ее шлифовали, их с 050 выпустили... Вагоны

Vladimir3445 писал(а): ↑

20 фев 2021, 17:56

Убедительно прошу Вас глянуть на фото, которое я выкладывал ранее

Дискретизация 96кГц, 24бит, ASIO, вход и выход замкнуты. Кабель конечно какашка, от того и разбаланс, не на первой звуковой карте такое наблюдаю с ним

Vladimir3445 писал(а): ↑

20 фев 2021, 17:56

Цифра шумна всегда. Всегда

Мне полки по шуму в 100дБ за глаза как любителю. Больше не прошу и не нужно

Vladimir3445 писал(а): ↑

20 фев 2021, 17:56

Во всех аудиокартах есть фильтры. Это цифра. Не аналог. Увы

Фильтры если и есть, то чистят они то что находится выше частоты их дискретизации. Там цифрового мусора море, его действительно желательно вычистить, безусловно согласен. Если у карты потолок дискретизация 44/48к, все что выше тоже есть смысл подчистить

Подробнее с отчетом RMAA по 0404 можно ознакомиться тут https://yadi.sk/d/9wlhnZjsoAKgrg
Замыкать карту конечно саму на себя не есть правильно, но за неимением эталона или другой такой же карты имеем что имеем

BillyDOS писал(а): ↑

20 фев 2021, 18:16

Vladimir3445 писал(а): ↑

20 фев 2021, 17:56

Убедительно прошу Вас глянуть на фото, которое я выкладывал ранее

Дискретизация 96кГц, 24бит, ASIO, вход и выход замкнуты. Кабель конечно какашка, от того и разбаланс, не на первой звуковой карте такое наблюдаю с ним

Vladimir3445 писал(а): ↑

20 фев 2021, 17:56

Цифра шумна всегда. Всегда

Мне полки по шуму в 100дБ за глаза как любителю. Больше не прошу и не нужно

Vladimir3445 писал(а): ↑

20 фев 2021, 17:56

Во всех аудиокартах есть фильтры. Это цифра. Не аналог. Увы

Фильтры если и есть, то чистят они то что находится выше частоты их дискретизации. Там цифрового мусора море, его действительно желательно вычистить, безусловно согласен. Если у карты потолок дискретизация 44/48к, все что выше тоже есть смысл подчистить

Подробнее с отчетом RMAA по 0404 можно ознакомиться тут https://yadi.sk/d/9wlhnZjsoAKgrg
Замыкать карту конечно саму на себя не есть правильно, но за неимением эталона или другой такой же карты имеем что имеем

Исчерпывающий ответ. Согласен во всём

BillyDOS писал(а): ↑

20 фев 2021, 18:12

040 стиралка не стоит того что бы ее шлифовали, их с 050 выпустили... Вагоны

И потом заниматься перенастройкой магнитофона?

Adriano,
Не могли бы вы рассказать, что у вас подключено по питанию больших конденсаторов, размещённых на стенке магнитофона? А то я припаять-припаял, да как-то неправильно

Vladimir3445 писал(а): ↑

20 фев 2021, 18:48

И потом заниматься перенастройкой магнитофона?

Не, это не универсальные головы, перестройка там не нужна будет. Стиралки у нас благо научились делать в пределах одной модели почти ± одинаковыми. Я менял пиленные стиралки одной модели на новые или БУ без следов износа. Полет нормальный

что там перестраивать? частоту гсп подрихтовать.и вчп и то там в допуск вкатит.и да будет вам изестно частота гсп с лентой и без разная.после шлифовки тоже поплывет

BillyDOS писал(а): ↑

20 фев 2021, 18:53

Vladimir3445 писал(а): ↑

20 фев 2021, 18:48

И потом заниматься перенастройкой магнитофона?

Не, это не универсальные головы, перестройка там не нужна будет. Стиралки у нас благо научились делать в пределах одной модели почти ± одинаковыми. Я менял пиленные стиралки одной модели на новые или БУ без следов износа. Полет нормальный

Повезло, а то уж думал ,что всё, конец света. Я не очень люблю перестаривать технику

LAMER писал(а): ↑

20 фев 2021, 19:01

что там перестраивать? частоту гсп подрихтовать.и вчп и то там в допуск вкатит.и да будет вам изестно частота гсп с лентой и без разная.после шлифовки тоже поплывет

А разве плывёт?

индуктивность меняется.голову поменять и забыть)

Коллеги! подскажите, пожалуйста! вот когда-то и где-то попалась мне такая схема доработки 122-й (изображение прилагается)...есть-ли у кого-то эта схема в удобопросматриваемом варианте? Буду очень благодарен!

мое)) http://rt20.mybb2.ru/viewtopic.php?f=3&t=95724 щас поищу или перерисую заново))

час ночи не ищется.

LAMER писал(а): ↑

20 фев 2021, 19:39

индуктивность меняется.голову поменять и забыть)

А я шлифовал и хуже как-то не стало...

Vladimir3445 писал(а): ↑

20 фев 2021, 18:50

Adriano,
Не могли бы вы рассказать, что у вас подключено по питанию больших конденсаторов, размещённых на стенке магнитофона? А то я припаять-припаял, да как-то неправильно

Никаких отклонений от принципиальной схемы там у меня нет, всё как обычно.

[quote="KiDD 712" post_id=2191679 time=1613840656 user_id=21338]
Коллеги! подскажите, пожалуйста! вот когда-то и где-то попалась мне такая схема доработки 122-й (изображение прилагается)...есть-ли у кого-то эта схема в удобопросматриваемом варианте? Буду очень благодарен!

Adriano писал(а): ↑

20 фев 2021, 23:44

Vladimir3445 писал(а): ↑

20 фев 2021, 18:50

Adriano,
Не могли бы вы рассказать, что у вас подключено по питанию больших конденсаторов, размещённых на стенке магнитофона? А то я припаять-припаял, да как-то неправильно

Никаких отклонений от принципиальной схемы там у меня нет, всё как обычно.

Ок

LAMER Спасибо огромное! смог наконец всё рассмотреть!!!

Добрый вечер. Закончилась моя эпопея с Вегой МП120. Аппарат в работе все работает отлично.
Что было когда аппарат попал ко мне: Самопроизвольное включение "Воспроизведения" постоянное. Не возможно было включить ни один режим соответственно, через 2 минуты работы скорость увеличивалась в 3 раза ( в итоге двигатель остановился совсем) , перемотки включались одновременно, не стирал, плохо записывал, блок головок притягивался на 3-4 раз.
Что сделано: Заменены все электролиты, частично помыты платы, на плате ведущего двигателя заменены почти все конденсаторы (включая флажки), устранены обрывы двух катушек. Заменена К561ПУ4 и 2 кт361, обрыв одного провода на верхний электромагнит, обрыв одного провода от стирающей головки.
Пишет и стирает отлично, Регулировки никакие не трогал.
Аппарат обрел новую жизнь!

erimei3 писал(а): ↑

21 фев 2021, 19:04

на плате ведущего двигателя заменены почти все конденсаторы (включая флажки)

Что наверняка можно было и не делать...

BillyDOS писал(а): ↑

21 фев 2021, 19:12

erimei3 писал(а): ↑

21 фев 2021, 19:04

на плате ведущего двигателя заменены почти все конденсаторы (включая флажки)

Что наверняка можно было и не делать...

Первые 2 выпаянные наугад показали вдвое меньшую емкость.. и я склоняюсь к тому, что скорость срывалась именно из-за них.
Я вообще не сторонник менять все подряд. Я лучше потрачу неделю на анализ и вычислю неисправность.. как это произошло с к561пу4. Хотя все симптомы указывали на ИК1913

erimei3, Не слушайте студента без опыта и образования, он вам насоветует... Ещё напишет, что всё измеряет звуковой картой ноутбука - и нормально

Вопрос. У Веги 120 самые первые сегменты индикатора уровня записи это пики сигнала?
Вообще поражаюсь как такой уродский индикатор в вообщем то не плохой магнитофон встроили..

erimei3 писал(а): ↑

21 фев 2021, 20:44

Вопрос. У Веги 120 самые первые сегменты индикатора уровня записи это пики сигнала?
Вообще поражаюсь как такой уродский индикатор в вообщем то не плохой магнитофон встроили..

Рацуха. Хотя честно признаться, задумка о таком индикаторе уровня неплоха. Честнее было бы использовать ВЛИ от Маяка или Олимпа.

Adriano писал(а): ↑

21 фев 2021, 19:57

Не слушайте студента без опыта и образования, он вам насоветует... Ещё напишет, что всё измеряет звуковой картой ноутбука - и нормально

Да-Да-Да, вы и дальше с тетрадкой, карандашом, линейкой и миливольтметром с осциллографом АЧХ и шумы снимайте, тратьте на первобытные методы измерений время и ресурсы. А мы тут в 21 веке сделаем то же самое за 10 минут. Когда переключать частоту дискретизации с 44к на хотя бы 48к научитесь, можно продолжить диалог на эту тему. Да и результаты измерений я уже выкладывал (http://www.rt20.getbb.ru/viewtopic.php? ... 9#p2191649), но вам тот самый мистический фильтр на выходе карты покоя не дает
