Та1 003, вопрос по головам.

[ahmed_swarovski]

Итак, у экземпляра, который восстанавливаю на данный момент отсутствует стирающая голова, вместе с креплением. Та, что у меня есть (которая с донора) имеет другое крепление и не встаёт ну никак. Вопрос. Как выглядит то крепление, которое стояло тут изначально и есть ли у кого?

[HyC]

На ТА003 было вроде всю жизнь одинаковое крепление. Видно на фотках плохо но тем не менее понять можно.

http://www.rw6ase.narod.ru/000/mg1/elek ... _003_4.jpg
http://rw6ase.narod.ru/000/mg1/elektron ... _003_8.jpg
http://forumimage.ru/uploads/20110309/1 ... 600908.jpg

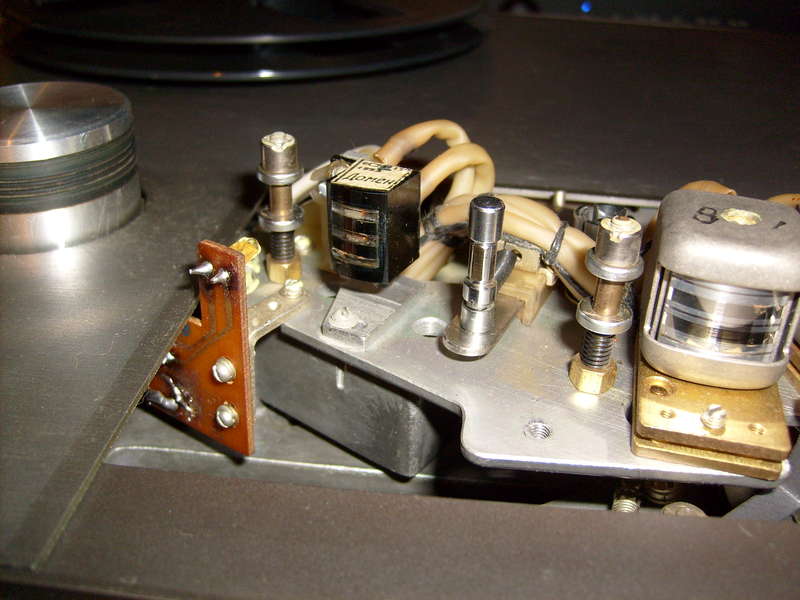

А у вас судя по всему олимповско-005й крепеж, вот такой.
http://forumimage.ru/uploads/20111208/1 ... 005760.jpg
http://forumimage.ru/uploads/20110808/1 ... 004670.jpg

[Ander]

Там подпружиненный стержень фиксируется стопорной шайбой, а спереди в пазу в виде полумесяца фиксирует винт (для возможности поворота)

[Aleksey_72]

Вот фото моего крепления: .

[ahmed_swarovski]

http://www.rw6ase.narod.ru/000/mg1/elek ... _003_4.jpg
http://rw6ase.narod.ru/000/mg1/elektron ... _003_8.jpg
http://forumimage.ru/uploads/20110309/1 ... 600908.jpg

А у вас судя по всему олимповско-005й крепеж, вот такой.
http://forumimage.ru/uploads/20111208/1 ... 005760.jpg
http://forumimage.ru/uploads/20110808/1 ... 004670.jpg

Самой сути несколько не видно

Там подпружиненный стержень фиксируется стопорной шайбой, а спереди в пазу в виде полумесяца фиксирует винт (для возможности поворота)

А как оно по частям выглядит?

Вот фото моего крепления: Изображение.

Похоже оно!

[Aleksey_72]

Да там такое должно стоять, судя по отверстиям на фото.

[ahmed_swarovski]

Aleksey_72

Да, потому что второй вариант крепится, по моему, двумя болтами с обратной стороны блока.

[Aleksey_72]

В верхнем отверстии стоит шпилька, а в нижнем болт, с помощью его можно делать регулировку поворота (влево, вправо). Снизу никаких болтов нет.

[ahmed_swarovski]

Aleksey_72

Это понятно.


Есть у кого лишний? Можно со стиралкой

[Phlanger]

погодите, свою достану, сфотографирую

[ahmed_swarovski]

Такую надо

[Aleksey_72]

Сегодня - завтра доеду до старого знакомого радиолюбителя, у него где-то валялся блок головок, только не знаю от какого Олимпа, скорее от 005. Если заберу, то помогу с креплением. У меня есть блок головок от 005С, но там всё в сборе, лежит на всякий случай. Хочу поставить новые головы, настроить, и будет как запасной вариант.

[ahmed_swarovski]

Aleksey_72

Если найдётся, буду презнателен

[Aleksey_72]

У него был целый в отличном состоянии 005С, он взял его раскидал весь на молекулы. Вот что я пока нашёл у него в сарае:



Говорит, хотел сделать из него усилитель. Спрашиваю: где всё остальное, отвечает что валяется где-то в сарайке. Как по теплеет, пойду к нему на ревизию.

[ahmed_swarovski]

Aleksey_72



Кстати, та ТАшка, которую делаю в данный момент досталась мне приблизительно в таком же состоянии.

[Aleksey_72]

Ужас! Я когда такое вижу, у меня сердце кровью обливается. Это ж надо так...

[ahmed_swarovski]

Ужас! Я когда такое вижу, у меня сердце кровью обливается. Это ж надо так...

Всё поправимо. По окончанию всех работ, опубликую фото\видеоотчёт

[HyC]

Самой сути несколько не видно

Там сама суть в том что в принципе крепеж одинаковый, но в первом случае кронштейн сделан так, чтобы крепить голову за два отверстия с левого боку, а во втором случае на головке сделан фланец с отверстиями, и в одном случае крепежные отверстия под голову на этогм кронштейне просверлены "вдоль" а во втором "поперек".

То есть голова у вас похоже с фланцем, а крепеж для головы без фланца (либо наоборот), поэтому у вас пасьянс и не сходится. Посмотрите фотки еще раз =)

[ahmed_swarovski]

HyC

НУ тайна уже как бы разгадана. Теперь дело за малым, найти недостающую деталь

[HyC]

Если не найдете, то туда почти как родная встает стерка от кометы 212 в кометовском-же хомуте. Правда крепить ее придется на один винт, в то отверстие что под штырь со стопорной шайбой, и дыру в хомуте засверливать, но по габаритам и посадке - нормально. Ну и ГСП с фильтрами-пробками подстроить потом. У меня так один О005 бегает. Родное то я к нему через годик нашел, но лезть уже лениво.

[ahmed_swarovski]

туда почти как родная встает стерка от кометы 212 в кометовском-же хомуте

Это сложновато

[antonfff666]

олимповско 005-кий!!!

[antonfff666]

но на олимпе там бошка с фланцем. в итоге- бошку с фланцем и олимповский кронштейн. отверстия похоже подходят

[ahmed_swarovski]

Ищется такое кренпление

[ice_80]

А выпилить его из куска алюминиевого уголка ну никак нельзя? Работы на полчаса максимум.

[ahmed_swarovski]

А выпилить его из куска алюминиевого уголка ну никак нельзя? Работы на полчаса максимум.

а) нечем
б) не из чего
в) недостаток времени и возможностей. Переезды, ремонт в квартире и тд.

[Alexaund]

Из "Шанса" получил два варианта крепления стирающей для 0-004. Не понадобились, ушёл с самодельным. Могу выслать оба.

[Jenyok]

Aleksey_72



Кстати, та ТАшка, которую делаю в данный момент досталась мне приблизительно в таком же состоянии.

.
Расстрелять 2-а раза бывших владельцев магнитофона.
.
