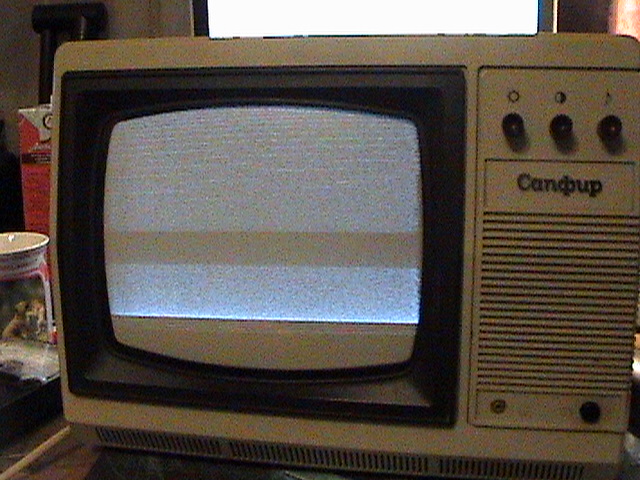

1. Изображение не дотягивает до нижнего края. В чём может быть неисправность?
2. Фаза антенны замыкается с землёй. Так должно быть?
|
|
Вопросы по Сапфиру 23ТБ-307
***выпилено, растягивает страницу***
(в левом нижнем углу, но что-то не пойму где он.
(в левом нижнем углу, но что-то не пойму где он.
Последний раз редактировалось Tokarev 14 авг 2011, 12:16, всего редактировалось 1 раз.
Ищу телевизоры УЛПЦТ! РУБИН-714, РАДУГА
-
Ripatehnik
- Сообщения: 278
- Зарегистрирован: 04 окт 2009, 00:58
- Откуда: г. Калининград
- Поблагодарили: 2 раза
надеюсь,что не очень высокое
Апнем древнюю тему!
Изображение развернул, кондер как всегда.

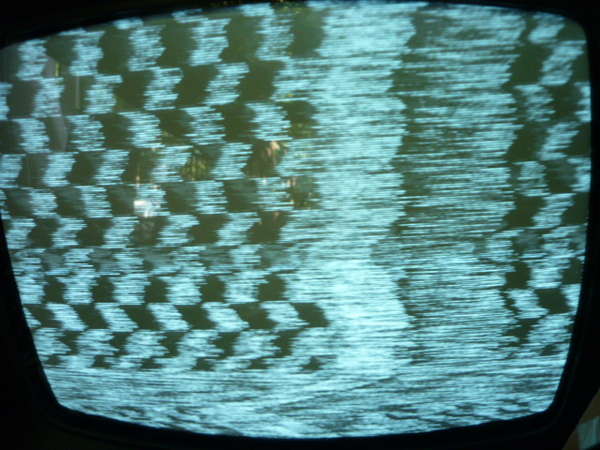

Растр есть, звук есть(но только с генератора, как будто чувствительность очень плохая), изображения нет..
На коллекторе транзистора видеоусилителя нет 35-60в, как написано в схеме, на базе и эмиттере ок.
Транзистор менял, обвязку проверил.
Где копат?
Изображение развернул, кондер как всегда.
Растр есть, звук есть(но только с генератора, как будто чувствительность очень плохая), изображения нет..
На коллекторе транзистора видеоусилителя нет 35-60в, как написано в схеме, на базе и эмиттере ок.
Транзистор менял, обвязку проверил.
Где копат?
Ищу телевизоры УЛПЦТ! РУБИН-714, РАДУГА
-
ssmmiill
- Сообщения: 3018
- Зарегистрирован: 19 июн 2010, 11:44
- Откуда: Минская обл.
- Благодарил (а): 148 раз
- Поблагодарили: 199 раз
сними панельку с кинескопа -напряжение изменилось?
попробовать закоротить базу с эмиттером vt5 -напряжение на коллекторе появляется?
попробовать закоротить базу с эмиттером vt5 -напряжение на коллекторе появляется?
Последний раз редактировалось ssmmiill 14 авг 2011, 00:37, всего редактировалось 1 раз.
Андрей
-
ssmmiill
- Сообщения: 3018
- Зарегистрирован: 19 июн 2010, 11:44
- Откуда: Минская обл.
- Благодарил (а): 148 раз
- Поблагодарили: 199 раз
ну,чудес на свете не бывает, наша задача - постораться "призакрыть" vt5
чтобы на его коллекторе получить +35в, для этого надо понимать,что нам нужно уменьшать разность напряжений между базой и эмиттером.
на базу идёт напряжение +3в от 12ноги микросхемы к174ур5 - эту часть схемы мы примем за данное и не будем трогать.
значит мы будем пробовать изменять режим транзистора vt5 в цепи эмиттера:нужно проверить на утечку тока C22,C30
R36 исправен? он подключен к +12в и через R35(исправен?)подаёт положительное напряжение на эмиттер;он(R36) должен эффективно изменять напряжение на эмиттере прим. от 2-4в.
то есть надо на эмиттер подать более положительное напряжение чем сейчас (относительно базы)и заставить его "призакрыться"- тогда напряжение на коллекторе возрастёт
чтобы на его коллекторе получить +35в, для этого надо понимать,что нам нужно уменьшать разность напряжений между базой и эмиттером.
на базу идёт напряжение +3в от 12ноги микросхемы к174ур5 - эту часть схемы мы примем за данное и не будем трогать.
значит мы будем пробовать изменять режим транзистора vt5 в цепи эмиттера:нужно проверить на утечку тока C22,C30
R36 исправен? он подключен к +12в и через R35(исправен?)подаёт положительное напряжение на эмиттер;он(R36) должен эффективно изменять напряжение на эмиттере прим. от 2-4в.
то есть надо на эмиттер подать более положительное напряжение чем сейчас (относительно базы)и заставить его "призакрыться"- тогда напряжение на коллекторе возрастёт
Андрей
-
ssmmiill
- Сообщения: 3018
- Зарегистрирован: 19 июн 2010, 11:44
- Откуда: Минская обл.
- Благодарил (а): 148 раз
- Поблагодарили: 199 раз
с видеоусилителем разобрался?
причин малой чувствительности может быть ооочень много-
1. селектор каналов там -контакты нужно чистить
2. проверить напряжениу АРУ -без сигнала должно быть 8в.
3.проверить режимы vt1,vt2, в селекторе
4.проверить режимы vt1,vt2 в наплате А2 (УПЧ)
вобщем нужно идти по сигнальной цепочке, тутже может быть виноват и фильтр Z1 и к174ур5
причин малой чувствительности может быть ооочень много-
1. селектор каналов там -контакты нужно чистить
2. проверить напряжениу АРУ -без сигнала должно быть 8в.
3.проверить режимы vt1,vt2, в селекторе
4.проверить режимы vt1,vt2 в наплате А2 (УПЧ)
вобщем нужно идти по сигнальной цепочке, тутже может быть виноват и фильтр Z1 и к174ур5
Андрей
-
HyC
- Сообщения: 11895
- Зарегистрирован: 21 сен 2009, 09:59
- Откуда: Новосибирск
- Благодарил (а): 27 раз
- Поблагодарили: 432 раза
У меня такое очучение что Tokarev один из немногих форумчан который реально чота делает руками вместо купи-продай и тарахтения на форуме. а набирает реальный экспириенс и добивается осязаемых результатов.
Респект чуваку.
Вторая заповедь - проверь исправность источника питания.
Снимает кучу проблем. Даже если кажется что заповеди лишние..
Респект чуваку.
Первая заповедь - проверь качество и правильность монтажа, ибо бывали случаи после недоремонторов, например собраный с ошибками в монтаже аппарат (случае с мониторами которые форумчанин Lenin на этой неделе после какого-то рукосуя Сергею Васильеву в ремонт сдал, пока схему усилка не скололи не раздуплились что аппарату надо), так и вообще присутствие левака (микроба не с той цоколевкой, транзистор другой проводимости, резюк не того номинала).Tokarev писал(а):Ъ!!!!11 Перемычка в цепи коллектора vt 2 отвалилась!
Вторая заповедь - проверь исправность источника питания.
Снимает кучу проблем. Даже если кажется что заповеди лишние..
