И что вы хотите проверить по этой фото?
Нинаю, у меня хрустальный шар мутный...
Не пропадает. Звук и теплота германия не в гармониках. Это другая тема.
Прежде чем купить - надо глянуть инструкцию по установке.
Да наверное так и придется. Просто хотел купить готовый приемник, хоть и покоцанный, такие проскакивают время от времени, но пока подходящего не подвернулось. Гораздо проще, чем плату самому делать.
Спасибо, но у меня в Океане 209-м есть плата на кремниевых. Я хотел для него УНЧ на германиевых собрать. Тут так получилось, сначала купил Селену-215, поменял все что надо, настроил, а потом попалась Селена-210, в очень приличном состоянии, но с УНЧ на кремнии. Надо конденсаторы менять и т.д. и тут думаю: зачем восстанавливать еще один приемник с УНЧ на кремнии, лучше сделаю на германии, заодно и сравню, какой лучше звучать будет. А насчет в Канаду, это теперь беда, если бы я 2 года назад этим занялся...
Судя по схеме - за режим работы VT8 по постоянному току, настраивать правильнее всего по току коллектора Iko=1.3мА. Параллельно R37 подключается миллиамперметр и резистором R31 устанавливают ток 1.3мА, вход УПЧ (контакт 1) лучше заземлить, чтобы не было сигнала.
на 90% там плата на SI4825 и генератор на варикапы с управлением от КПЕ.GoMeS писал(а): ↑01 ноя 2023, 14:20Прежде чем купить - надо глянуть инструкцию по установке.
Во-первых, надо понимать - нужна ли доработка самого приемника или планка устанавливается без доработок (что-то я в этом сомневаюсь).
Во-вторых тут скорее всего цифровая настройка и скоре всего станции будут настраиваться небольшим скачком (теряется "аналоговость").
В-третьих не помешало бы поставить на вход минимальнный полосовой фильтр, а не просто разделительный конденсатор.
Но это лично мое мнение и прислушиваться к нему не обязательно.
Мммм...Варикапы у dsp микросхемы? Оригинально).
Ну, так если аппендицит автогеном через жопу вырезать, то тоже возни много. Нужен соответствующий инструмент, а не вот эти все эксперименты.
ну оговорился.Диоды там стоят в генераторе.И на 3 ножку микросхемы приемника напряжение с его выхода.
А вы попробуйте отладить прототип, развести плату, спаять, настроить - потом раскажете сколько времени потратили, сколько плат выкинули в мусорку и сколько все это стоит.
Это же планка для Спидолы/ВЭФ ранних версий там ФМ с завода не было.
Ага, как минимум ВЧ генератор с функцией SWEEP, осциллограф, измеритель КНИ. Только стоить это будет как 100 приемников в Авито.
Сейчас не знаю, а в конце 80-ых - 90-ых. ГКЧ самопал, осцилограф найти не особая проблема. Это потом всё на драгметаллы попилили.
Это не от большого ума. Я тоже видел канал, как мужик обвешивает плату УКВ и УПЧ блока от Океана 214 подстроечниками и ищет "идеал". Такому можно всю жизнь посвятить. А можно немного изучить теории и сделать как надо.
Разве форумчане перестали делать планки для Океана и ВЭФ на продажу?
посмотрел софт.Интерфейс-тихий ужас.В школе на информатике наверное лучше клепают
Да, ну? Втулить, например, в детектор кд521 чего нужно настроить, чтоб оно заработало как с Д9(20)? Есть тупые (ленивые) схемы, не продуманные. И крути там хоть доусыру - курам насмех и монетизации в плюс благодаря таким же "настройщикам". Юзер тупо зарабатывает на глупости других юзеров, и может быть даже на своей.

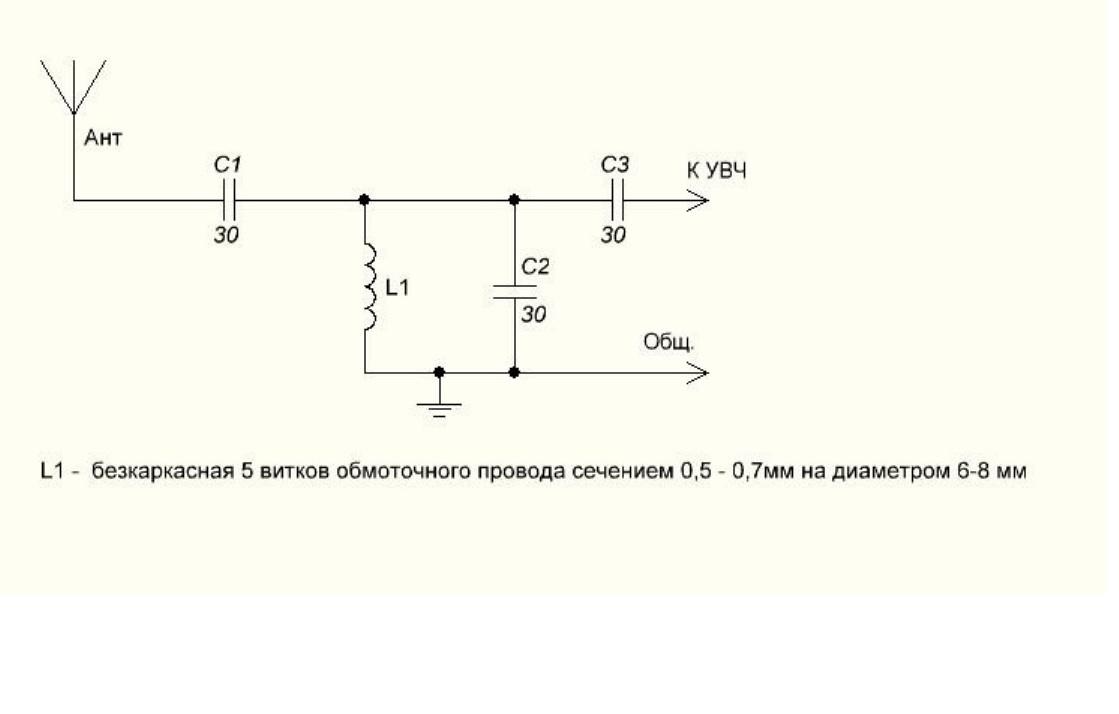

Выкиньте это даже из головы. Это "ленивый" ФВЧ, режет только снизу, весь мусор сверху ваш. Стандартный океановский фильтр на порядок лучше.
Тут, лучше бы пил и курил. Хоть какойто негативный толк от этого. А, так, просто убивание времени. Онанизм, ничего с этого не родится. Как "танкисты" (WOT).
Не, я не столь кровожаден... Да пусть "занимается"! Некоторые же от этого тащатся...
А он что: уже избавился от завываний, заклинаний и призывов дурацких? Давно уже не "смотрел" этого жору, опять отстал от жизни...
Нету там ничего. Трёп шизофреника.
Схемкой пользоваться то можно, но лутче не надо. Косяков довольно много, ну и обозначения на схеме, тоже как бы не совсем...vatsur писал(а): ↑02 ноя 2023, 22:33Купил не давно Океан 209 1984 года производства. У него УКВ блок без R2, R3,R6 и С12. Может у кого есть схема на такой блок, сбросьте сюда пожалуйста.
http://www.radioscanner.ru/uploader/201 ... 2_orig.jpg
Ну это кому как, в любом случае нужно быть внимательным.
И это тоже, для кого как.С L3 в этой схеме тож непонятки.
Хороша схема, один и тот же транзистор ГТ313 и p-n-p и n-p-n одновременно. Как им так удалось?
а что-софтине больше 25 лет??
в огороде бузина,а в Киеве дядька.Причем тут Жора минский-непонятно.
за софт?Что-то не припомню.
Так надо уметь, с А и Б уже разница.
). Это я помню.Я вот одного не могу понять-как вы соединили жору и софт)
нет не хамство.Я высказал свое мнение по поводу интерфейса.Здесь же не институт благородных девиц-только хвалебные отзывы не размещают-каждый волен высказаться о предмете как ему заблагорассудится.
