vatsur писал(а): ↑
30 апр 2022, 20:28
Например С9, на входе с катушки связи.

Через конденсатор С9 также идёт сигнал с КВ катушки L1(при переключение) и КВ работает нормально.

грей паяльником детали в гетеродине и оно себя выдаст или наоборот охлаждай ацетоном.

Большая просьба, ребята у кого есть "намоточные данные катушек блока УКВ экспортного на 87,5-108МГц SOKOL-308 AM-FM", дайте пожалуйста ссылку или выложите сюда ПОЖАЛУЙСТА. Может есть фото. Схема с таблицей "замена радиодеталей для ФМ" у меня есть, нужны намоточные данные катушек экспортного блока ФМ. Или может кто-то перестраивал Сокол-308 на полный FM? Поделитесь пожалуйста информацией.

Yuliy, как-то вот здесь неуместно спросить, но не проще ли на новой плате другой блок изготовить?
Самая распространённая la1185 и кучу аналогов имеет.

Kostakis07 писал(а): ↑
03 май 2022, 22:15
но не проще ли на новой плате другой блок изготовить?

Нет не проще. Ребята у кого есть "намоточные данные катушек блока УКВ экспортного на 87,5-108МГц SOKOL-308 AM-FM", дайте пожалуйста ссылку или выложите сюда фото.

Yuliy, по-моему там катушки стандартные, только ёмкости другие. Хотя тут опыт по замене только конденсаторов. Тут и табличек не надо, по 2 витка с L2 и L3 смотать, т.е. вместо 5,5 должно быть 3,5. Остальное рулится сердечниками и С5, С10.

Люди добрые, а никто не подскажет, как перестроить Электроника 25 на FM?

Схема: http://www.rw6ase.narod.ru/00/komb/elektronika25in.djvu

Блочек УКВ интегрирован на плате вместе с усилком, выполнен на К237ХА5:

Общий вид девайса в раскрытом виде:

Сейчас прохождение мощное. Слушаю 106.8, появляется шум, думаю станция ушла. Нет, не ушла. Кручу телескоп на 90 грд. ,Турки. долго. Это 209-ый. Расчехлил меридиан 248, не слышит.

Радиоприемник Сокол 308. У него не работает СВ диапазон. При включение СВ работает минут 3-4, а потом сигнал пропадает, при этом звук (гул) от УНЧ есть. КВ и УКВ (ФМ) работают нормально. Замерил напряжение (включен СВ) на Т2 (смеситель), эмиттер-2,19в (должно быть 0,7-1,0), коллектор-7,6в-норма(должно быть 7,8-8,1), база-2,54 (должно быть 0,8-1,1). Смотрите таблицу и схему. Проверил конденсаторы; 16,17,18,20,21,9,42,43,24,33 все нормальные (из приборов только тестеры). Подскажите пожалуйста куда дальше "копать". КВ через этот смеситель Т2 работает.

Yuliy, я бы смотрел в сторону наличия утечки между проводниками/контактами на плате. Вполне может быть, что сам СВ у вас рабочий. Но из-за неисправного компонета, который не могли определить до вас, просто "подогнали под ответ", аппарат не паханный?

Нужно померить ток через транзистор, так как высокое напряжение на его базе провоцирует увеличенный ток через него, из-за чего в течении 3-ёх минут нагревается кристал и перестаёт работать.

И ещё, замерьте напряжение на 7ГЕ..

Замерить напряжение на D3 7ГЕ - это надо было сделать в первую очередь. Откуда на базе вдруг взялось 2.54В, если стабилизатор всего на 1.5В.
А на Т3 меряли? При неисправном стабилизаторе там тоже должно быть завышенное.

Техно писал(а): ↑
07 июн 2022, 10:55
Замерить напряжение на D3 7ГЕ

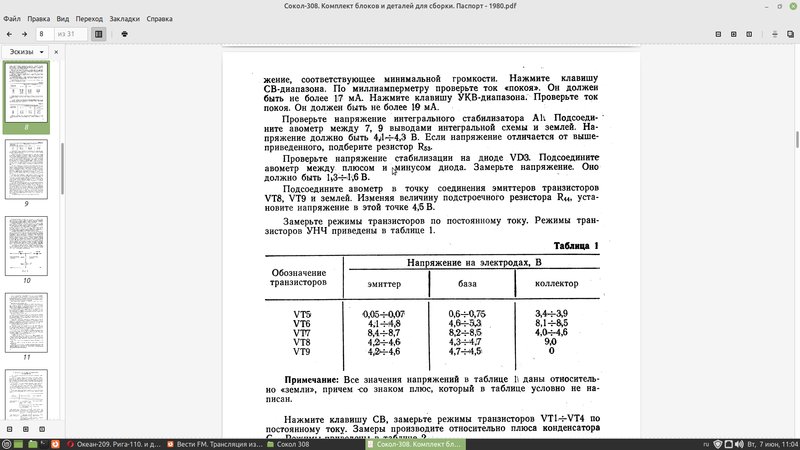

Замерил все как указано в инструкции ниже (все параметры в норме). На диоде стабилизации Д3 напряжение 1,36в (норма).

Техно писал(а): ↑
07 июн 2022, 10:55
А на Т3 меряли? При неисправном стабилизаторе там тоже должно быть завышенное.

Мерил на всех транзисторах, проблема только с Т2 (когда приёмник включаю на СВ или КВ). Включаю приемник на СВ и сразу замеряю напряжение на Т2, на эмиттере и коллекторе оно уже завышено (1,5-1,7) и растёт (СВ пока работает). Как только доходит до 2,3 (примерно) то "полезный" сигнал на СВ пропадает (слышно только звук с УНЧ). Переключаю на КВ, напряжение на Т2 остаётся тоже (завышенное), но КВ работает (можно слышать станции). При переключение приемника на УКВ все напряжения на транзисторе Т2 в норме (по таблице). Напряжение на стабилизаторе Д3 всегда в норме. Резистор R12 2к в норме.

vatsur писал(а): ↑
07 июн 2022, 10:17
Нужно померить ток через транзистор

Подскажите пожалуйста как?

Yuliy, отпаяйте Т2 и снова промерьте напряжение на базе.
Если оно сравняется с напряжением стабилизатора 1,36В, то Т2 надо заменить. Если будет опять завышено и увеличиваться, то значит утечка на корпус. Вероятнее всего С9 или сам переключатель.
UPD. Хотя, в укв же в норме, значит вряд ли транзистор. Отпаяйте С9 и сделайте замер напряжения на базе. Если придет в норму, значит виновник - он.

Техно писал(а): ↑
07 июн 2022, 12:31
то значит утечка на корпус. Вероятнее всего С9 или сам переключатель.

Переключатель УКВ?

да скорее всего течёт какойто конденсатор и именно он работает на СВ диапазоне. если есть красные флажки то скорее всего в них проблема.

rx56 писал(а): ↑
07 июн 2022, 19:27
да скорее всего течёт какойто конденсатор и именно он работает на СВ диапазоне. если есть красные флажки то скорее всего в них проблема.

Выше я написал какие конденсаторы я проверял. Пока не проверял конденсаторы в обвязке с катушкой L5 (но она для КВ диапазона). Что бы мне не "пахать" все "красные флажки" подскажите пожалуйста направление поиска.

Мной уже написано, что вам нужно сделать.

Техно писал(а): ↑
07 июн 2022, 12:31
Отпаяйте С9 и сделайте замер напряжения на базе. Если придет в норму, значит виновник - он.

Если вы не считаете нужным это сделать, то других советов и не дождетесь и направление поиска будете искать сами.

Техно писал(а): ↑
07 июн 2022, 22:01
Мной уже написано, что вам нужно сделать.

Большое вам СПАСИБО за советы. Я попробую ваш вариант. Потом напишу о результате.

Техно писал(а): ↑
07 июн 2022, 12:31
Yuliy, отпаяйте Т2 и снова промерьте напряжение на базе.
Если оно сравняется с напряжением стабилизатора 1,36В, то Т2 надо заменить.

Вы мне сначала советовали это.

Yuliy та схема которую вы поместили здесь очень плохо читается по крайней мере у меня поэтому я подсказал что менять нужно конденсаторы те которые работают еменно на СВ диапазоне в контуре гетеродина или в увч. и если там будут флажки то лучше их поменять. хотя вот у меня в приёмнике альпинист потекли два кондёра .один типа БМТ а другой маленький пленочный бочонок. а проверять лучше под рабочим напряжением а не прибором в режиме сопртивлений. просто сделайте последовательную цепь из проверяемого кондёра батарейки на 9в и прибора в режиме малых токов напрмер с пределом 200мка. если ток начнёт расти то кондер течёт и его надо менять. омметр так вам непокажет если токи утечки появляются только при рабочем питании.

rx56 писал(а): ↑
08 июн 2022, 18:27
просто сделайте последовательную цепь из проверяемого кондёра батарейки на 9в и прибора в режиме малых токов напрмер с пределом 200мка.

Если вам не сложно, сбросьте пожалуйста сюда эту схему (можно от руки).

Погодите вы пахать пенсионера.

Yuliy писал(а): ↑
07 июн 2022, 11:33
Как только доходит до 2,3 (примерно) то "полезный" сигнал на СВ пропадает (слышно только звук с УНЧ). Переключаю на КВ, напряжение на Т2 остаётся тоже (завышенное), но КВ работает (можно слышать станции).

Во-первых, как ведут себя напряжения на следующих каскадах, хотя бы следующем Т3, есть уверенность что это не АРУ дёргает ваши напряжения? А в цепи АРУ электролиты, достаточно им высохнуть и непонятно куда вся схема "поплывёт". С33, С34, например.

И ещё. Вы уверены, что проблема в Т2, на КВ ведь работает с теми же напряжениями. Может гетеродин запинается?

Yuliy дорогой да просто всё последовательно в одно кольцо и всё. и никаких паралельных соединений.
а если у вас есть ртл-сдр свисток к компу то это просто великолепно. ведь вы по нему весь ваш приёмник перещюпать можете и работу гетеродина увидите.

Всем привет! Коллеги, подскажите схему укв-2-2-е образца 1983года (океан 209), без R6 и С20, такава плана блочёк

Видать на излёте уже делали, поздних выпусков.

Варикап по ходу уже типа КВ109 стоит и с базой Т2 подключен, так?
Ну тогда вот:

а про R6 забудте, изначально не установлен, как и С20.

Да, именно так, варикап с базой Т2 и уже как бы не Д902-й.

BPF писал(а): ↑
14 июн 2022, 20:29
Всем привет! Коллеги, подскажите схему укв-2-2-е образца 1983года (океан 209), без R6 и С20, такава плана блочёк

Видать на излёте уже делали, поздних выпусков.

Спасибо! Очень качественно.

А как выходной сигнал попадает на контур L6C18VD3? С рядом стоящей катушки?
Чего то непонятно?
Какова роль VD3?

VASILI писал(а): ↑
16 июн 2022, 05:24
А как выходной сигнал попадает на контур L6C18VD3? С рядом стоящей катушки?
Чего то непонятно?
Какова роль VD3?

По воздуху. Трансформаторная связь. Получается хороший полосовой фильтр. VD3 как и VD1 играют роль ограничителя сигнала.

vatsur писал(а): ↑
16 июн 2022, 09:24
VD3 как и VD1 играют роль ограничителя сигнала.

Так их лучше убрать(не ставить).

BPF не надо убирать ведь они начинают ограничивать только на очень мощных сигналах и неработают на слабых и средних.

rx56, vatsur, спасибо за участие ребята! Мне этот блок отдали раскрученным и "развороченным"в дрызг, но контура, кпе и транзисторы как бы в норме. Хочу восстановить и потом перестроить на 88-108 фм.

Техно писал(а): ↑
07 июн 2022, 12:31
Yuliy, отпаяйте Т2 и снова промерьте напряжение на базе.
Если оно сравняется с напряжением стабилизатора 1,36В, то Т2 надо заменить. Если будет опять завышено и увеличиваться, то значит утечка на корпус.

Приемник Сокол 308. Отпаял транзистор Т2, сделал замеры в точках, вот результат; база 2,77 вольт, эмиттер 0 вольт, коллектор 7,47 вольт (включен СВ диапазон).
Переключился на УКВ диапазон, вот показания напряжения в точках Т2 (он выпаян); база 7,34, эмиттер 0, коллектор 7,35 вольт.
Подскажите пожалуйста, где дальше искать поломку?
С9 отпаивал (Т2 был на месте),напряжение на базе и эмиттере было завышенным и повышалось. Напряжение на Д3 7ГЕ 2А-К в норме (при отпаянном и не отпаянном Т2).

Согласно этой схемы в режиме АМ смещение Т2 задаётся R9 - 68кОм. При включении УКВ, параллельно R69 включается R4 - 6,8кОм. Более того, на катоде 7ГЕ у вас должно быть ~1,8 вольт. И вообще, кажется мне, что в схеме опечатка, смотрите указанные напряжения на аноде 7ГЕ, а затем сравните с напряжением указанном на эмиттере Т2.

Yuliy, значит ясно - у вас утечка на корпус. Можно мыть все подряд, но можно локализовать проблемное место.
Транзистор оставляете незапаянным.
Для начала замерьте напряжение на С29. Оно должно быть примерно 1,5В.
Если на С29 всё нормально, то отпаиваете R4,5,9. На базе должен быть 0. Если нет - моете всё вокруг этой дорожки.
Дальше последовательно запаиваете R9,5,4. Напряжение на базе должно быть ~1.5В. Если в какой-то момент оно поднялось - моете связанные с данной деталью дорожки и переключатель укв.
По итогу у вас на базе должно быть ~1.5В в любом диапазоне. Тогда можно запаивать транзистор и проверять.

Техно писал(а): ↑
24 июн 2022, 16:38
Для начала замерьте напряжение на С29. Оно должно быть примерно 1,5В.

Замерил напряжение на С29, показывает 6,46 вольт. Проверил конденсатор С29, всё в норме. Подскажите пожалуйста, куда дальше копать? На стабилизаторе D3 1,36 вольт (норма).

Yuliy писал(а): ↑
27 июн 2022, 11:06
Замерил напряжение на С29, показывает 6,46 вольт.

Напряжение меряете так же, как и на транзисторах - относительно плюса? (на + конденсаторов С37,С58)

Техно писал(а): ↑
27 июн 2022, 13:27
Напряжение меряете так же, как и на транзисторах - относительно плюса? (на + конденсаторов С37,С58)

Нет. Замерял относительно общего ( - ). Замерял в точке соединения С29 с R13 и R14 и общий.

Все замеры должны быть относительно плюса.

Техно!Техно! Большое вам СПАСИБО. Всё сделал как вы писали выше, проблема оказалась в транзисторе Т2. Заменил (снял с донора Океан 209), всё теперь работает нормально, напряжения все в норме. Поломанный транзистор проверял на "китайском тестере", он показывал, что транзистор PNP, но если я его переворачивал то тестер показывает NPN. Транзистор с донора показывает на тестере в обоих положениях PNP. Спасибо за помощь. Сейчас займусь перестройкой Сокол 308 на ФМ. Данные (и фото) по катушкам (ФМ) выложу позже. Данные будут с этих экспортных приемников ( шли на экспорт в Югославию).

да это правильно. и другим очень может всё пригодится. а ещё бы и схему с фм блока чтобы было на что ориентироваться. а то по нашим справочникам только укв данные.
я вот сколько уже интересуюсь данными катушек на сонату 308 котрая шла на экспорт с кв диапазонами 16 и 19 метров но вот пока ненашол.

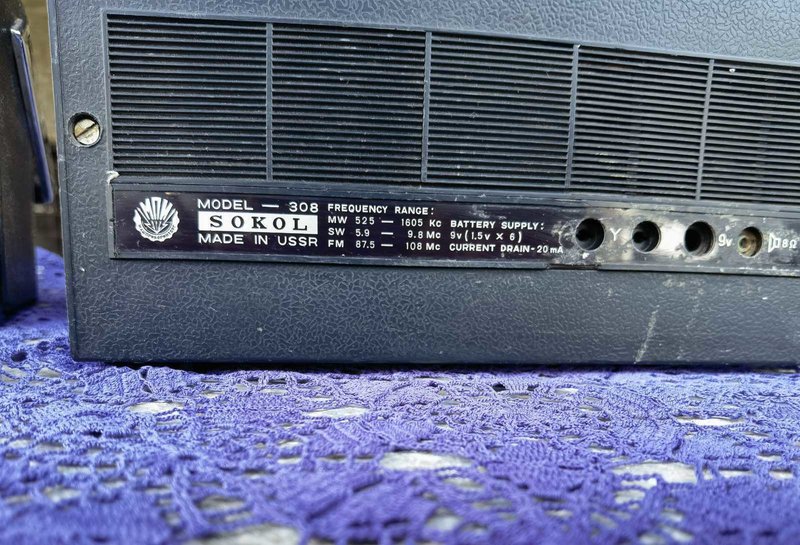

Для обладателей Сокол 308. Перестройка на ФМ. Фото с экспортных приемников (шли в Югославию). Катушка L1- 3,5 витка (разницу не заметил (может можно и не отматывать), ферритовый сердечник не ставил, может у кого есть приборы разницу заметят). Катушка L2-4,5 витка. Катушка L3-3,5 витка. Перестраивается всё на полный ФМ без проблем (смотрите таблицу, обратите внимание на перемычки). Также обратите внимание на инструкцию по настройке блока. Только надо быть аккуратным с сердечниками (хрупкие, я ими затарился в интернет магазине).

Океан РП-222. Ребята, подскажите пожалуйста, куда мне подпаятся чтобы снять ПЧ-ЧМ сигнал с блока УКВ блока (до усилителя ПЧ_ЧМ). К базе VT4 (удалив его) и общему? Планирую использовать усилитель ПЧ-ЧМ с другого приемника.

Вот сюда, например:

vatsur писал(а): ↑
15 июл 2022, 15:40
Вот сюда, например:

Подскажите пожалуйста, нужно-ли конденсаторы (которые под вопросом)? Точки снятия сигнала ПЧ-ЧМ я правильно указал, или надо с контрольной точки (база VT4) и на общий (масса)?

Yuliy писал(а): ↑
16 июл 2022, 14:38
Точки снятия сигнала ПЧ-ЧМ я правильно указал, или надо с контрольной точки (база VT4) и на общий (масса)?

Да, но ещё зависит что там у вас на входе УПЧ, может нужно согласовать контур со входом.

vatsur писал(а): ↑
16 июл 2022, 17:08
Да, но ещё зависит что там у вас на входе УПЧ, может нужно согласовать контур со входом.

Вот, планирую подключить к этому блоку ПЧ-ЧМ (от Интеграла). Я думаю, что напряжение ПЧ 10,7 МГц от УКВ блока приемника Океан РП-222 должно подойти (какая разница с какого блока УКВ брать напряжение ПЧ 10,7 МГц).

vatsur писал(а): ↑
16 июл 2022, 17:08
может нужно согласовать контур со входом.

Это вы про контур L5.1 УКВ блока Океан РП-222?

Yuliy писал(а): ↑
16 июл 2022, 19:45
Вот, планирую подключить к этому блоку ПЧ-ЧМ (от Интеграла).

Для этой балалайки лучше подключитесь к R29, верхний вывод и корпус. Желательно (но необязательно) отпаять 13-й вывод микросхемы, R29 должен обязательно остаться.
Дополнительный фильтр ПЧ этому Интегралу будет только на пользу.

Yuliy писал(а): ↑
16 июл 2022, 19:45
Вот, планирую подключить к этому блоку ПЧ-ЧМ (от Интеграла). Я думаю, что напряжение ПЧ 10,7 МГц от УКВ блока приемника Океан РП-222 должно подойти (какая разница с какого блока УКВ брать напряжение ПЧ 10,7 МГц).

R21 выпаять и с контура снимать ПЧ. В принципе, с какого блока снимать ПЧ, разницы никакой. На самом деле полосовой фильтр (выходной контур блока УКВ) сильно влияет на последующую селективность и форму сигнала. По-хорошему это надо контролировать. По-простому - можно забить.
