У кого какие дома катушечники стоят ?

Сообщение

Ремор · #1051

Буквально в праздники приобрёл Союз 110 за 0,5 балтики.С виду на 4++,чуть паяна плата автоматики,ролик и стойки в отличном состоянии,головки вроде не совсем пиленые,можно чуть шлифануть потом.Минусы-сломан от падения фиксатор катушки и нет больших ручек.При первом включении щёлкают соленоиды и крутит .Будет время займусь восстановлением и настройкой

Для этого дела из сусеков откопал,прихватизированную с работы практически новую измерительную плёнку

FAI4 · #1052

xananov писал(а):индикация. не бегают верхнии огоньки. была замена микросхем,диодов и кондёров. не помогло. где то пропал сигнал до платы индикации. с 204 схема отличается.

Вот схема:

Регулировка (если не путаю), заключалась в следующем:

R3, R4 - регулировка среднего уровня (выставляется на 0дБ при номинальном напряжении на линейном выходе)
(по каналам)

R10, R11 - регулировка уровня пиковых значений индикатора (выставляется на +5дБ от номинала - чтобы зажегся последний пиковый квадратик)
(по каналам)

R25 - регулировка уровня загорания первого сегмента индикатора (выставляется по уровню -20дБ от номинала)

R26 - регулировка уровня загорания первого квадратика пикового индикатора (выставляется по загоранию при достижении уровня +1дБ от номинального)
Этим регулятором достигается плавное сопряжение среднего и пиковых сегментов

На 157УД2 (DA2) - собран генератор прямоугольных импульсов для коммутатора каналов.
Проверить его работу!
Частота около 300 Гц (некритично).

Т.е. в твоем случае выкрутить R10, R11 на максимум.
Подрегулировать R26 - пиковые индикаторы должны загореться.
Естественно должен работать генератор импульсов на DA2
и должен работать коммутатор на DA3 (переключение каналов)

Пиковый уровень подается на вывод 7 индикатора (может он не пропаян или отломался?) через усилитель DA4.2
(на вывод 6 индикатора подается средний уровень)

ЗЫ. Кстати у нас регулировщиков Снежеть-204 была такая фишка.
Делюсь!
Для настройки платы - вынуть ее из общего блока и воткнуть с обратной стороны на выступающие штырьки (они с обратной стороны немного коротковаты, но в целом хватает для подключения).
Очень удобно для отладки конкретной платы!

FAI4 · #1053

Ремор писал(а): Для этого дела из сусеков откопал,прихватизированную с работы практически новую измерительную плёнку

Поделись, если не жалко

#1054

Скорее всего, это кто-то попытался копию переписать с тест-ленты.

FAI4 · #1055

RV3DOI писал(а):Скорее всего, это кто-то попытался копию переписать с тест-ленты.

Тогда ЧВН - головку не выставить.
Частотка - тоже "относительно"
Уровень - +/- более менее.

Ремор · #1056

RV3DOI писал(а):Скорее всего, это кто-то попытался копию переписать с тест-ленты.

Это оригинал.Копий тогда никто не делал,да и такими плёнками очень-очень редко пользывались.Какой смысл настраивать с пиленной головкой,которые не меняли из-за дифцита?Да и какой смысл вылизывать аппарат,с которым клиенты обращаются как с фашистом?Принесут заблёванный,со сломанными кнопками,без ручек,с треснутыми корпусами, после очумелых ручек и запчасти в спичечных коробках или пакетах....Тут не до 6ЛИТЧВН.Лиш бы оживить,чтобы бурчало на наждаках.В основном просили настроить как для себя фанаты-меломаны за дополнительную сумму.Вот это реальные правильные потребители радиапаратуры.В ремонт приносили в коробках и завёрнутыми в простыни или наволочки.Кассеты и катушки брали исключительно в тряпичных перчатках.Соответственно и ремонт-настройка был на должном уровне,пусть и занимал намного больше времени.Польза от таких клиентов давала ощутимую прибавку к зп.И не дай бог потом вдруг обнаружатся царапинки или стёртый шлиц на болту.Особо дотошные и сомнительные помечали свои головки и двигатели,боясь что подменят,просили показать место пайки,отдать неисправную деталь и прогнать по ленте.Качество клиента сразу видно на приёмке.Ленту подарила разведённая кладовщица...незаметно положив в карман моего халата.Дело было в соседнем пгтБородино,когда нашу бригаду отправили в помощь разребать просрочку.

xananov · #1057

FAI4 писал(а):
xananov писал(а):индикация. не бегают верхнии огоньки. была замена микросхем,диодов и кондёров. не помогло. где то пропал сигнал до платы индикации. с 204 схема отличается.

Вот схема:

Регулировка (если не путаю), заключалась в следующем:

R3, R4 - регулировка среднего уровня (выставляется на 0дБ при номинальном напряжении на линейном выходе)
(по каналам)

R10, R11 - регулировка уровня пиковых значений индикатора (выставляется на +5дБ от номинала - чтобы зажегся последний пиковый квадратик)
(по каналам)

R25 - регулировка уровня загорания первого сегмента индикатора (выставляется по уровню -20дБ от номинала)

R26 - регулировка уровня загорания первого квадратика пикового индикатора (выставляется по загоранию при достижении уровня +1дБ от номинального)
Этим регулятором достигается плавное сопряжение среднего и пиковых сегментов

На 157УД2 (DA2) - собран генератор прямоугольных импульсов для коммутатора каналов.
Проверить его работу!
Частота около 300 Гц (некритично).

Т.е. в твоем случае выкрутить R10, R11 на максимум.
Подрегулировать R26 - пиковые индикаторы должны загореться.
Естественно должен работать генератор импульсов на DA2
и должен работать коммутатор на DA3 (переключение каналов)

Пиковый уровень подается на вывод 7 индикатора (может он не пропаян или отломался?) через усилитель DA4.2
(на вывод 6 индикатора подается средний уровень)

БОЛЬШОЕ СПАСИБО за схему! при монтаже были не правильно вставлены штекера(Х5 и ХР2С вроде как то так обзывается)после этого перестал работать,заменил деталюшки,осталось всё по прежнему.

пришелец · #1058

Ремор писал(а):головки вроде не совсем пиленые

Головки пожалуй пока не нужно трогать, вполне ещё гожие.

Ну вот, закончил с ремонтом, теперь балдею...

[youtube][/youtube]

пришелец · #1059

[youtube][/youtube]

cretut · #1060

пришелец,

Тоже на своих подстроил индикаторы на бОльшую чувствительность, ну и индикаторы перегрузки.

пришелец · #1061

cretut
Опа! Я что то не так настроил? Вроде по приборам и тест - ленте крутил.

Atomic · #1062

[youtube][/youtube]

[youtube][/youtube]

RX797S90B · #1063

Atomic
..звук с линейного выхода

..записи на ленту с винила - слышен "гул" от транспорта вертушки

Андрюша · #1064

пришелец
На Илети, 22-е катушки, Славич?

пришелец · #1065

Андрюша
Они, подарил мой земляк и наш софорумчанин Gruzovoz76. Знал бы я, когда ещё был учащимся, наверное шестого класса школы и лазившим на Славичкорпорэйшн через забор, что эти катушки будут когда то редкими, набрал бы целый пароход . А ведь мы их таскали из тракторного прицепа, стоявшего у "термопласта", много тогда их выкидывали, некондиционных.

PVE · #1066

пришелец
Значит, катушки № 22 не только в Ленинграде делали?

пришелец · #1067

PVE
Нет, но вот такие, на сколько я знаю, только в Переславле. Ещё, одна мадама с термопласта, рассказывала, приезжал какой то маськвич и заказывал им партию, по своему дизайну, но где их сейчас найдёшь. Делалось втихую, без ведома руководства.

Андрюша · #1068

пришелец
т.е. с лентой таких не было?

cretut · #1069

пришелец писал(а):cretut
Опа! Я что то не так настроил? Вроде по приборам и тест - ленте крутил.

Я этого не говорил!

пришелец · #1070

Андрюша
Может и были, но у нас в продаже не видел таких.

cretut

Atomic · #1071

RX797S90B писал(а):Atomic
..звук с линейного выхода
..записи на ленту с винила - слышен "гул" от транспорта вертушки

Звук да с выхода, а запись, та что Yello (на Ростове 105с-1), это записано с компа (винил рип), этим же Ростовом и записано, а второе, то что Yumi Arai (Ростов 112с), это хз с чего записано, это ещё в Японии в 1976 году записано.

xananov · #1072

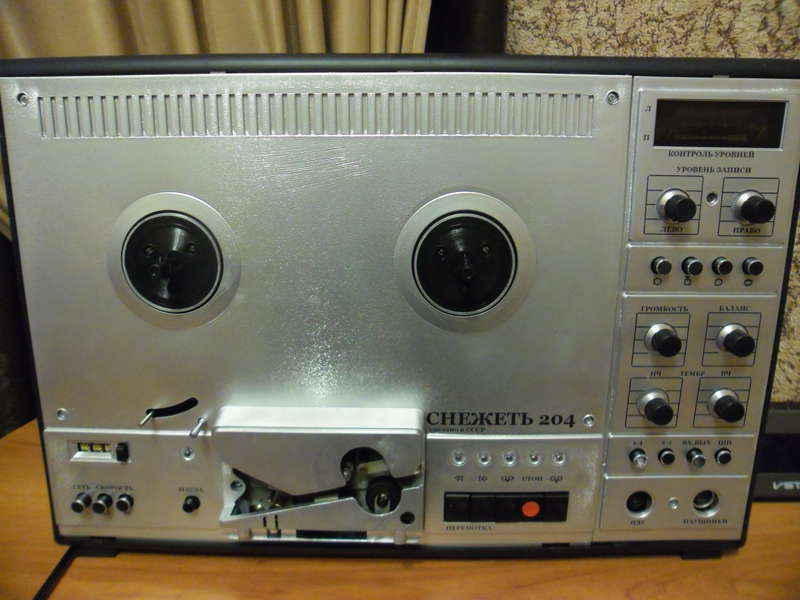

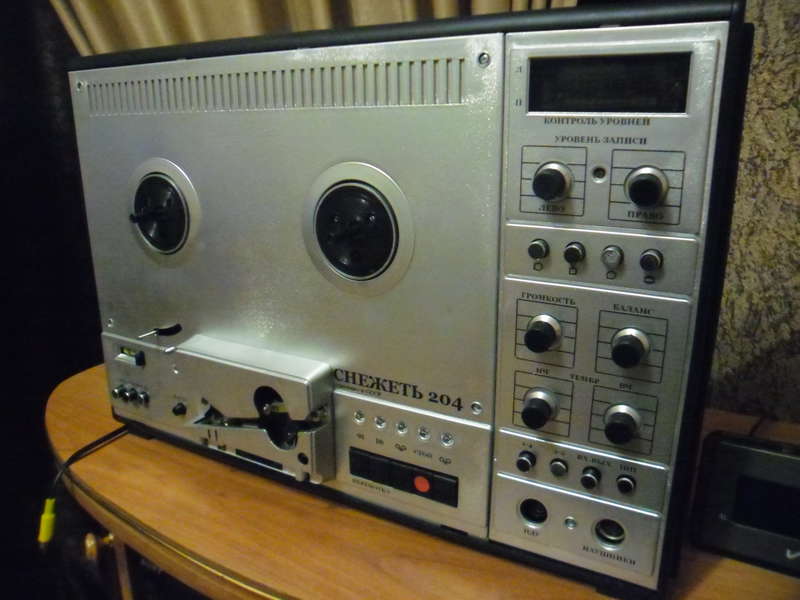

набил шрифт,получилось так:

xananov · #1073

фотки немного не получились. что то не чёткие.

пришелец · #1074

xananov писал(а):набил шрифт

Каким образом? Хорошо получилось! Смотрицца аппаратец!

Слепой Пью · #1075

пришелец писал(а):Каким образом? Хорошо получилось!

присоединяюсь к вопросу! оч интересно, т.к. есть подобная необходимость. вижу помимо букв еще и графику (сетки) и мнемознаки.
ps тут была еще где то орбита с подобным. только не помню, как там делали.

Ремор · #1076

пришелец писал(а):
xananov писал(а):набил шрифт
Каким образом? Хорошо получилось! Смотрицца аппаратец!

Было бы ещё лучше,если перед покраской из балончика с серебрянкой,затереть следы от крупного наждака вверху между подкатушечниками. Я надписи в подобном новоделе делал на принтере на прозрачной самоклеющей плёнке.

Слепой Пью · #1077

Ремор писал(а):Я надписи в подобном новоделе делал на принтере на прозрачной самоклеющей плёнке.

т.е. пленка печатается, клеится на морду и там остается? хотелось бы надписи на пенели отдельно, а носитель - отдельно!

Ремор · #1078

Аккуратно вырезаются пластинки с надписями немного большего размера и наклеиваются на окрашенное.Нужное поле залепляется-защищается и потом ещё раз наносится один слой краски.Незащищённые края плёнки получаются под краской и незаметны.Конечно сначала нужно пробывать и потренироваться.Чтобы сделать как Вы хотите отдельно,нужен переводной шрифт. Мож пригодится http://board.cqham.ru/index.php?details=110739

xananov · #1079

ОРБИТА тоже моя , также делалось. плёнка самоклейка, если чёрные надписи то для лазерной печати, если цветные то для струйной. и не экономить,плёнка как минимум ЛАМОНД. печатаем, вырезаем как можно ближе к буквам, ни каких (немного большего размера) не оставляем, иначе получается убого. и всё. красить потом не надо,всё будет отлично. если надписи напечатанные на лазерном, то надписи не стереть. а про царапины между подкатушечниками : аппарат после пожара, после сильного задымления и работы пожарных, плюс после всего этого стоял на чердаке частного дома лет так 20.я его начал восстанавливать с внешки,не думал что он заработает. так что особо не заморачивался. делал на скорую руку, теперь можно и подшаманить.

Ремор · #1080

Да отлично всё у Вас получилось.Я края плёнки закрашиваю,чтобы в дальнейшем они не отклеились от поверхности

Jimi · #1081

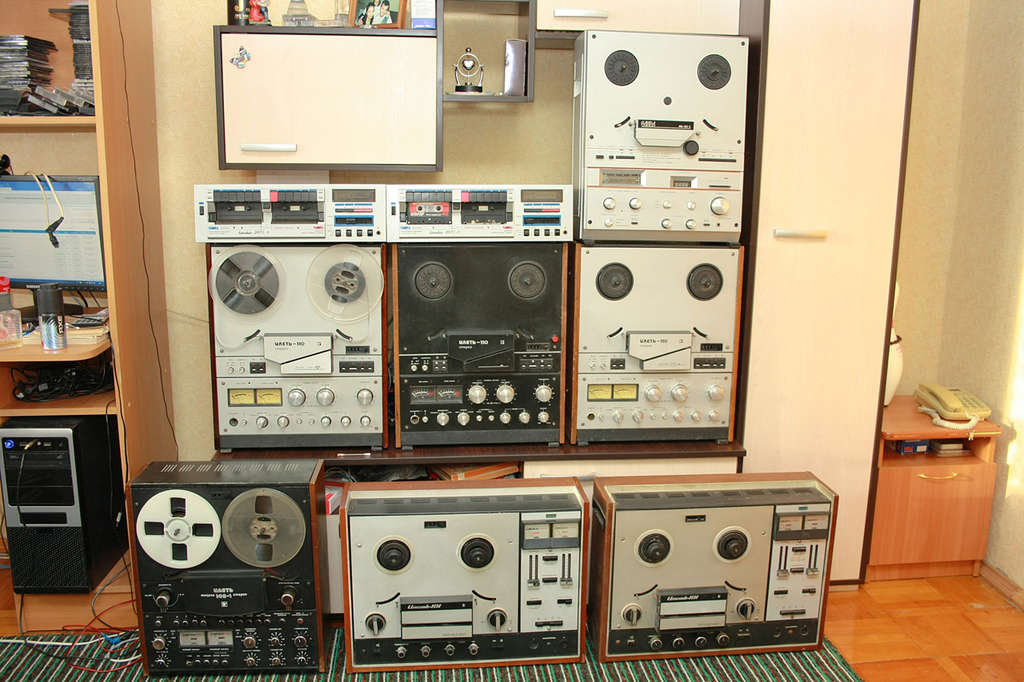

У меня пополнение в коллекции

Два магнитофона: 110-я, которая с надетыми катушками и крайняя правая 101-я )

PVE · #1082

Jimi
"Санду", наверное, на родном ВЭМЗ брали?

Jimi · #1083

PVE писал(а):Jimi
"Санду", наверное, на родном ВЭМЗ брали?

Именно так

, в 2010-м урвал еще за 3500 р. Завод находится в 20 минутах ходьбы от дома

PVE · #1084

Jimi
Сейчас она 4500 деревянных стоит без доставки. А если брать, что нужно делать, кроме традиционной замены конденсаторов?

cretut · #1085

Jimi,

Андрей .И · #1086

PVE , лучше не брать , и спокойно спать . Грустный опыт моего товарища . А по параметрам , звуку и всему остальному Ростов 105 не уступает .

Jimi · #1087

cretut писал(а):Jimi,

спасибо

Андрей .И писал(а):PVE , лучше не брать , и спокойно спать . Грустный опыт моего товарища . А по параметрам , звуку и всему остальному Ростов 105 не уступает .

Ну это уже как кому попадется и как кому доедет до дома целый аппарат, это уже обсуждалось не раз на форуме.
Мне нормальный попался, 60% электролитов внутри импортные, не считая больших, 1993 год. Есть конечно недочеты. Например качество сборки страдает, у меня отклеились аллюминиевые колпачки от регуляторов тембров и баланса, ну это вполне устранимо, а так восновном электролиты менять везде нужно.

Юрыч · #1088

Jimi
Снимите Санду со "второго этажа"! От греха подальше...

Jimi · #1089

Юрыч писал(а):Jimi
Снимите Санду со "второго этажа"! От греха подальше...

Ну это я для общего кадра выстроил их. А так они надежнее хранятся

Ikarus280 · #1090

Акай ГХ4000Д работает, в основном только для записи.
Акай ГХ4000Д в ремонте, упал мордой в пол у прошлого хозяина, вернее сбросил кот. Электроника полностью работает.
Сатурн 202 1991г. работает (зверь!).
Миния-4 1968г. работает.
Комета 212-1 в ремонте.
Днепр 14 1977г работает, в консервах.

omike · #1091

Ikarus280 писал(а): Акай ГХ4000Д в ремонте, упал мордой в пол у прошлого хозяина, вернее сбросил кот.

Кот признает только.... цифровые источники....

PVE · #1092

[youtube][/youtube]
Надо было ему отдельную катушку записать, чтобы привыкал.

Igord · #1093

PVE
Пытливый умище покоя не дает)

xananov · #1094

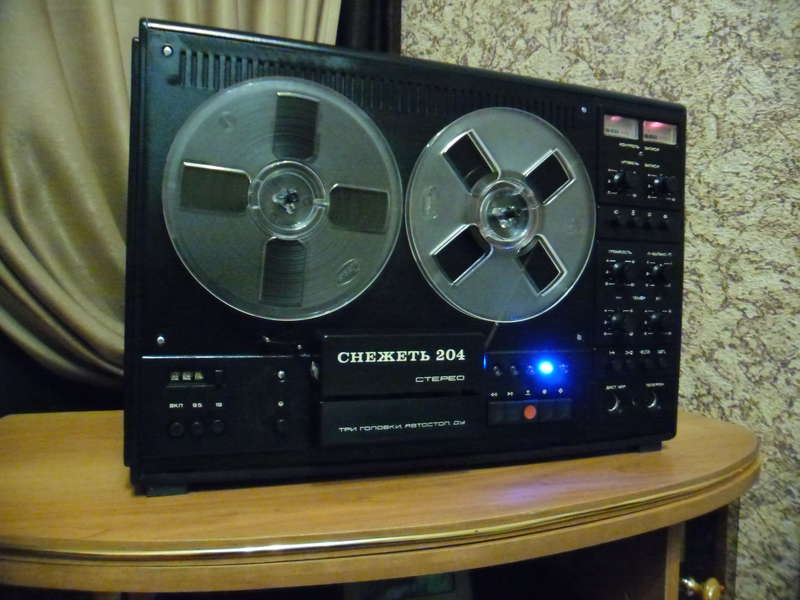

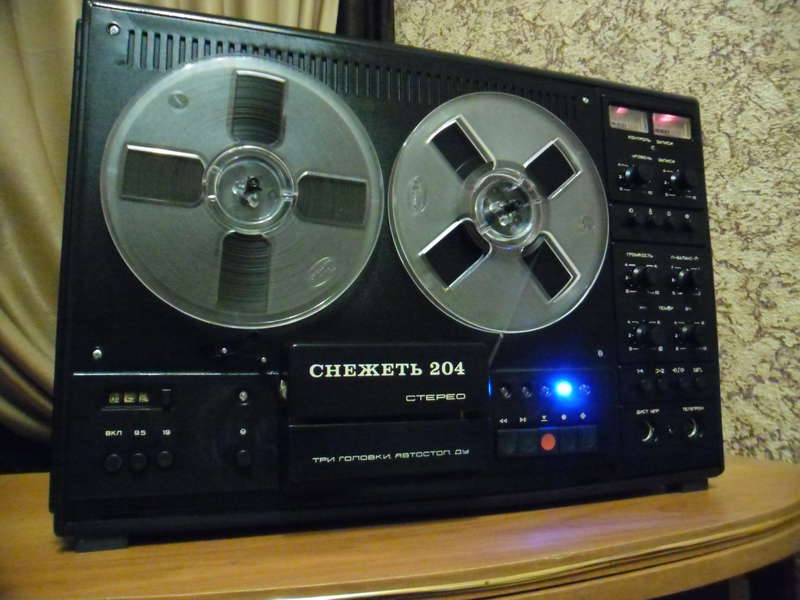

приобрёл ещё один аппарат:

IGORYAN · #1095

Симпатичный аппаратец

И не знал, что второклашки со сквозняком бывают

FAI4 · #1096

xananov писал(а):приобрёл ещё один аппарат:

- дата выпуска 1982-83 год?

Юрыч · #1097

FAI4
К Вам вопрос - поздние версии Снежети-204 (которая уже с люм. индикатором) комплектовались лицевой крышкой? Первый раз 204-ю с крышкой вижу!

Юрыч · #1098

PVE
Классный у вас Чубайс!

Ну и Ростов не хуже!

xananov · #1099

- дата выпуска 1982-83 год? выпущен в 83,это снежинка 204, а 204-05 в 84 годах.

PVE · #1100

Юрыч
Это не мой. :lolishe:

Просто ролик для примера вставил.
