Приемник «SELENA B-216»

[sanek67]

Неужели никто не видел заводского УКВ блока на FM?
Какие именно катушки там установлены, кондеры, разводка., ну что б народ не мучался велосипед изобретая.

[Талгат7174]

[Федот]

Переделал катушку гетеродина как на видео 1,5 витка сверху и 2,5 витка снизу ( у меня была наоборот 1,5 снизу и 2,5 сверху).

Могу сказать, что смотреть много видео бывает вредным.

Не катит такая катушка в моей Селене В216.

Сижу вот ругаю себя за дурную голову, ну почти ж уже отладил гетеродин (по 100 кГц по краям только выступал) , а с этой катушкой из видео лажа полная вышла.

[vatsur]

Смысл вообще перестраивать с 339-ым в гетеродине и смесителе. Ловля блох.

Кстати у автора блок на 3126, а схема на заставке на 368.

[Федот]

Смысл вообще перестраивать с 339-ым в гетеродине и смесителе. Ловля блох.

А, чем 339 плох в гетеродине?
Под рукой есть 368,399 , если их впендюрить что-то улучшится?

У меня наверное скоро уже и дорожки на плате начнут отслаиваться от дурных модернизаций ))).

[vatsur]

339 хорош для УПЧ ламповых телевизоров, для чего он и разрабатывался, а 368 лучше работает в гетеродине и в смесителе блока УКВ. На коллектор в гетеродине бусинку ферритовую натяните, и перестраивайте по правильным схемам, а не те, что "пальцем в небо".

[sanek67]

а с этой катушкой из видео лажа полная вышла

Я по этому видео перестроил три блока. Два получилось хорошо, а в одном катушку гетеродина пришлось сделать меньше ещё на четверть витка. Остальные катушки как на видео.

[Федот]

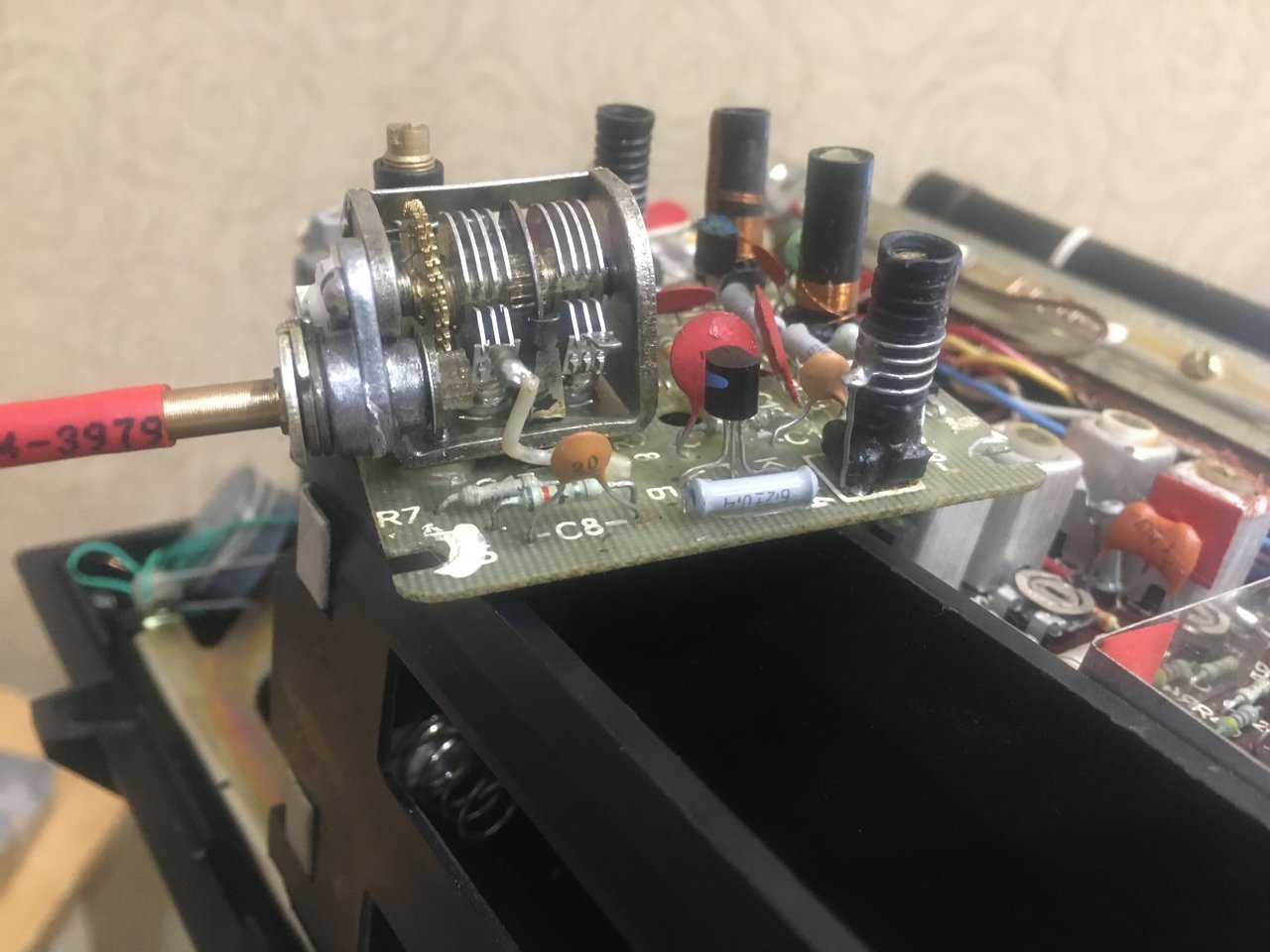

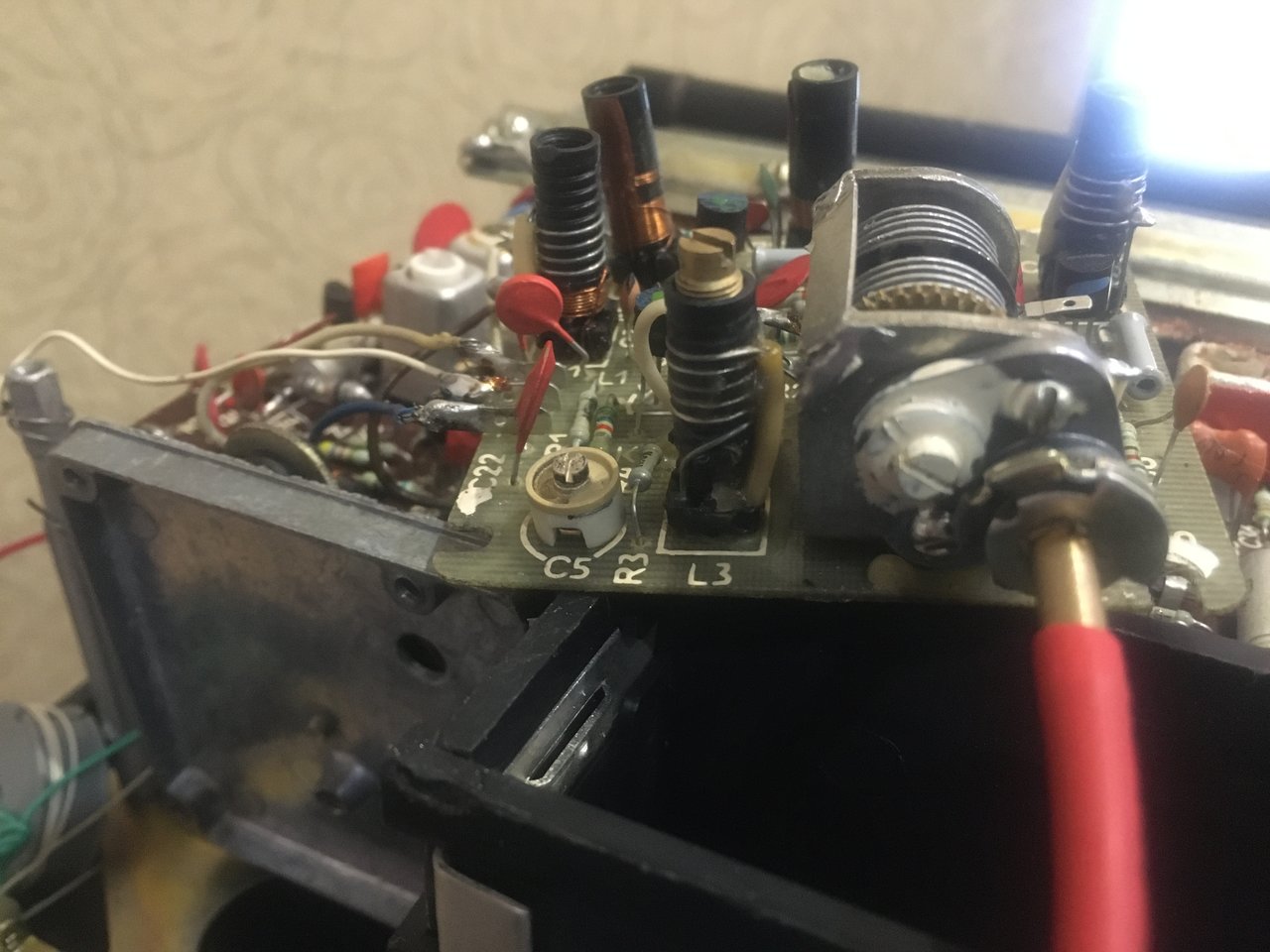

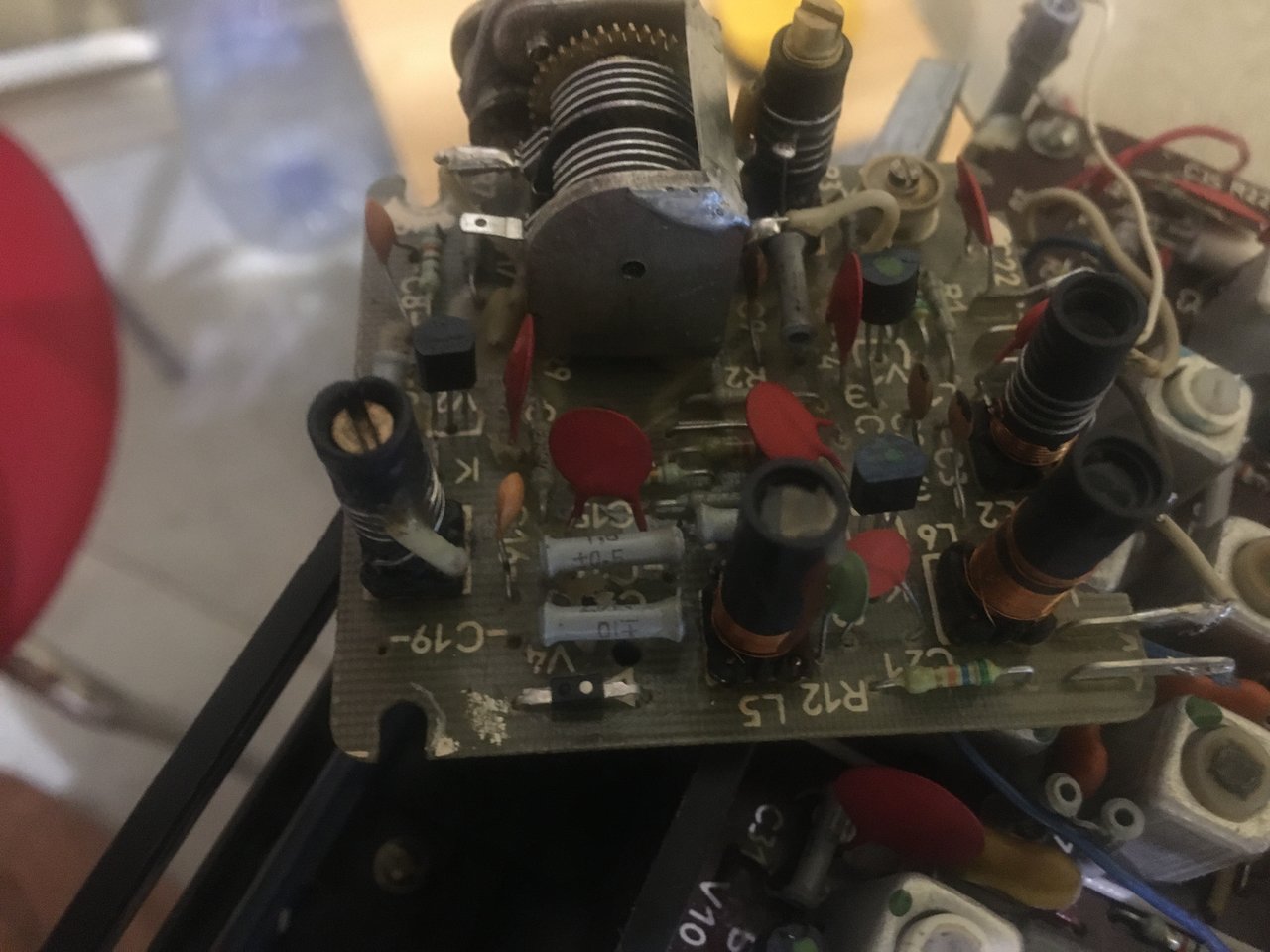

После долгих мучений остановился на нижеуказанном варианте переделки УКВ блока Селена В216.

Мож кому пригодится и сэкономит время и нервы.

Думая моя переделка далека от идеала, сравнить не с чем, но все радиостанции кои имеются в городе ловит нормально.

А чего еще нужно от этого приемника ? Думаю для явления чудес радиоприема он изначально не рожден.
Надраить корпус да поставить на полочку, мож иногда и послушать.
