Телевизор Sony декодер PAL

[xsite]

НА фото изображение которое выдает ТВ.

Видно сильные нарушения геометрии растра. Изображение сужено по вертикали и горизонтали.
Внутри все по блокам, на отдельных платах как в нашем 3УСЦТ
Тюнер, БП, цвет, развертка.
С чего начинать копать? Подскажите.

Телек на 120 вольт - с сетевым напряжением все нормально. на входе ровно 119 вольт.

ОБНОВЛЕНИЕ:
Сейчас телевизор работает нормально но в NTSC.
Хотелось бы что бы он понимал сигнал PAL
Мануал стоит 25 баксов ((( но если найдутся люди которые мне помогут реально - мануал куплю.
Хочу собрать для него декодер NTSC-PAL
В идеале еще приделать низкочастотный вход к телевизору.

[DONATAS]

С чего начинать копать?

С проверки напряжений на выходе БП.

[xsite]

DONATAS

ЭЭЭЭ ... а какие они должны быть то?

[xsite]

кстати - забыл написать.. Имеется странная особенность... сразу после включения практически ничего нельзя поймать..... потом со временем начинает пробиваться сигнал сначала с помехами.. а потом, через полчаса становится уже четким.

[DONATAS]

а какие они должны быть то?

Схему нужно курить.

сразу после включения практически ничего нельзя поймать..... потом со временем начинает пробиваться сигнал сначала с помехами.. а потом, через полчаса становится уже четким

Вот это уже хуже. Опять же может быть и БП, но скорее тюнер.

[DONATAS]

Да кстати, а что за модель? Может удасться схему найти.

[xsite]

DONATAS

Эх, была бы схема, как говорится... ТОлько вот где ж ее взять то (((
Может кстати у кого завалялась ?
KV-1711 (если что 75 год).

[DONATAS]

(если что 75 год)

Ууу - ё-ма-ё.

[xsite]

БП не импульсный

[xsite]

Ууу - ё-ма-ё.

Ну по его внешнему виду можно догадаться ))
особенно по ПТК на передней панели )

[DONATAS]

ПТК на передней панели

Даже так?!... В таком случае на счет тюнера это я облажался.

[DONATAS]

Да, со схемой проблемы.

[xsite]

DONATAS
У меня чисто технический вопрос - может я чего не так нажал, а фотка грузится которую я прикрепил?

[DONATAS]

а фотка грузится которую я прикрепил?

А чего ей грузиться, она и так во весь экран.

[xsite]

Да, со схемой проблемы.

Ну она есть, за 25 долларов в инете.. только мне как то не хочется за это платить.
Я честно говоря надеялся на типовую неисправность.
Сони то в принципе одинаково все устроены

[xsite]

А чего ей грузиться, она и так во весь экран.

Нерасчитал ))

[DONATAS]

Скорее всего в нем ковырялись конечно и что-то намухлевали с размером.

[DONATAS]

Нерасчитал ))

Как раз нормуль. Двигать ничего не приходится.

[xsite]

Скорее всего в нем ковырялись конечно и что-то намухлевали с размером.

Не его точно не открывали с 75 года )
Там пыль и паутина внутри, с пауками )))

[DKV]

Ну для начала - емкость электролитов на строчку после выпрямителя проверь. Если кадровая от строчки - ничего удивительного, как раз все пропорционально будет с размером. Дальше - по результатам.

[DONATAS]

Не его точно не открывали с 75 года )

Это хорошо. В таком случае размер может уменьшиться из-за дефекта умножителя. Думаю он там есть.

[DKV]

Если совсем уныло - можешь на ремонт привезти. Но доставка туда и обратно - твоя. И время, когда у меня дудет (в течение недели)

[xsite]

DKV
Ок - начну с них

[xsite]

Если совсем уныло - можешь на ремонт привезти.

ну я еще ничего с ним не делал.. попробую сам начать с БП... а там уж дальше действительно по результату.
а в случае чего куда территориально везти?

[xsite]

В таком случае размер может уменьшиться из-за дефекта умножителя

он там есть... но боюсь что он вместе со строчником в одном корпусе там... не хочется думать совсем о плохом.

[DONATAS]

Если кадровая от строчки

Вряд ли. Это 75 год. Скорее всего кадровая питается от БП.

[DONATAS]

но боюсь что он вместе со строчником в одном корпусе там...

Опять же вряд ли. Это 75 год . Умножитель должен быть отдельно, строчник - отдельно.

[xsite]

DONATAS
и все это упирается в 75 год ))
но зато какой красивый, деревянный.

Завтра буду копать
Может кто до завтра хоть немного напряжений подкинет.

[DONATAS]

Примерные напряжения:
На строчную - 120...130
На кадровую - 24...28 и 12
На обработку - 12
На звук может быть отдельно около 15

[DKV]

Территориально - м Пионерская. Но вообще, давай, учись чинить, только глупостей не делай. Насчет кадров от строки - так реализовано даже в унылом Ц-230 образца 79-го. Так что может и быть, а может и не быть. Опять же, плохой контакт, пайка, даже плохой контакт сетевого шнура/излом может быть. Очень похоже, что не хватает напруги/мощи. На умножитель СОВСЕМ не похоже из-за явно уплывшей геометрии - а умножитель влияет только на высокое (размер) и - при микроразрядах - на строчную синхронизацию и помехи.

[DONATAS]

Еще у умножителя бывает выход для стабилизации размера.

[xsite]

Вообщем никак я не могу проверить напржения.... вижу где на плате обозначение +B - но не подписано сколько оно должно быть ((
На блоке развертки нашел следующие неприятности:

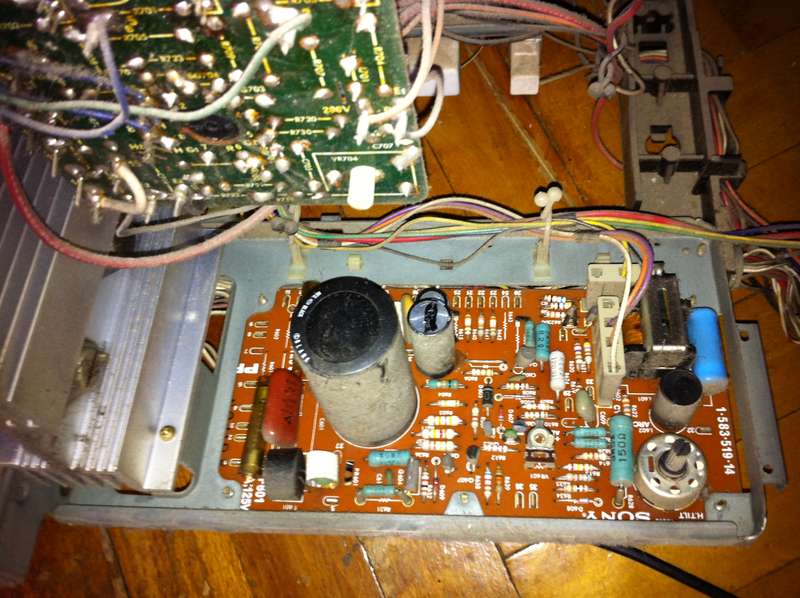

Блок питания выглядит так вот:



А ЕЩЕ МЕНЯ СИЛЬНО ПУГАЕТ ЭТА НАДПИСЬ (( РАДИАЦИЯ (((

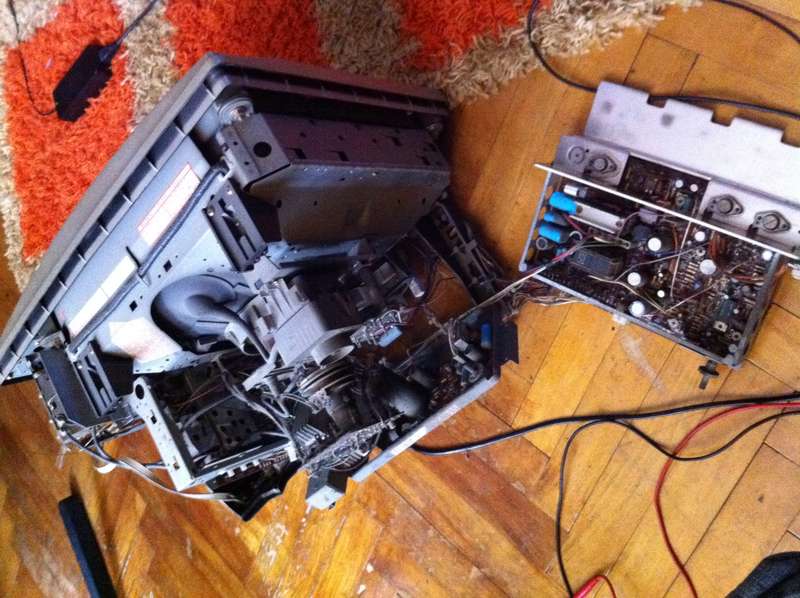

ОБЩИЙ ВИД:

[DONATAS]

Ё-ма-ёёё... Развертка на тиристорах?

На блоке развертки нашел следующие неприятности

Непонял. Какие неприятности имеются ввиду?

[xsite]

DONATAS

слезла краска с двух резисторов. раскрошилась.
Конденсаторы рядом с этими резисторами имеют подтеки.

[DONATAS]

слезла краска с двух резисторов. раскрошилась

Ни о чем не говорит. Вполне возможно, что они работают с большим нагревом. В общем проверять нужно, иначе ничего не выявить.

Конденсаторы рядом с этими резисторами имеют подтеки

Это не поддтеки. Клей какой-то или еще что... Давольно часто такое встречаю.

[xsite]

Вообщем заменил конденсаторы.... изображение исправилось по размеру... покрутил регулятор "+В" изчезла подушка и с картинкой все стало ок )


Теперь следующий этак - как привести звук к нашему стандарту )))

[Сергей Васильев]

Интересно, а это что за узел?

Вообще телик по конструктиву напоминает наши упимцт, не удивлюсь, если развертка тоже тиристорная.

[xsite]

Интересно, а это что за узел?

Это умножитель и сведение.... оно как то странно в одном блоке выполнено ))

[xsite]

ААААААААА... как сделать звук (((((( гудит и все ((((

[xsite]

как так же перестроить звук на наш стандарт или хотя бы на 5.5 а то в нем НТСЦ 4.5

[Phlanger]

...вообще гойворя - никак
6.5 там уже УПЧИ не пропускает, если я правильно помню
хотя если впендюрить целиком радиоканал от 3УСЦТ, благо он одна консервная банка фактически... попробовать по крайней мере никто не запрещает

[DONATAS]

xsite
По звуку. Как правило в радиоканале есть пьезокерамические фильтры (трехногий керамический элемент), режекторный и полосовой. Режекторный - для подавления ПЧ звука в канале изображения, полосовой - для выделения ПЧ звука и дальнейшей его обработки. В некоторых случаях имеются сразу четыре пьезокерамических фильтра для обработки двух стандартов звукового вещания (к примеру 5,5 и 6,5). В Вашем случае нужно заменить полосовой и режекторный фильтры 4,5 мгц на 6,5 мгц соответственно.
Если тракт ПЧ звука организован на контурных катушках, то это уже сложнее.

[homero]

Я бы поставил параллельный канал звука, переделав его 5,5 до 4,5. Или попробовал бы воткнуть УПЧЗ-1 или 2.

[VASILI]

По звуку поставить стандартный блок,стоит он недорого,что ,разве нельзя?мне кажется,так намного проще будет,чем контура крутить.

[Phlanger]

"Стандартный блок" _чего_? "поставить на" кого? "Как правило в радиоканале" у УПЧИ есть АЧХ, формируемая ФСС на вдохе, а не просто два паршивых пьезика на выдохе. Бодался я с американским дебилоскопом. В 1993 году. Всё это уже проходили. Когда у вас УПЧИ не пропускает то, что отстоит от несущей изображения на 6.5 MHz, вы этот УПЧЗ-1 куда собираетесь воткнуть?

[VASILI]

Блин,ну переделывали таким способом не один телик,привезенный с Европы наверное и вы.Имею ввиду платку,которая включается паралельно

[ТВС-а]

DONATAS
xsite
По звуку. Как правило в радиоканале есть пьезокерамические фильтры (трехногий керамический элемент), режекторный и полосовой. Режекторный - для подавления ПЧ звука в канале изображения, полосовой - для выделения ПЧ звука и дальнейшей его обработки. В некоторых случаях имеются сразу четыре пьезокерамических фильтра для обработки двух стандартов звукового вещания (к примеру 5,5 и 6,5). В Вашем случае нужно заменить полосовой и режекторный фильтры 4,5 мгц на 6,5 мгц соответственно.


перед тем как чтой-то менять-стоит подумать ,или хоть почитать книжки по телевидению!!!! Ищите платку квазипаралельного канала звука.

[Phlanger]

Блин, ну переделывали таким способом не один телик,привезенный с Европы

а теперь берём и читаем тему ещё раз

[VASILI]

Блин, ну переделывали таким способом не один телик,привезенный с Европы

а теперь берём и читаем тему ещё раз

Чесно-не вьехал,почему нельзя?

[электроника]

xsite
Я недавно переделывал звук.Попробуйте поискать звуковой конвертор 5.5-6.5 .Если не найдете пишите мне в личку у меня есть один.
Вот тема о том как я переделывал звук - http://www.rt20.mybb2.ru/viewtopic.php? ... highlight=
