ВЛ-100 нет сигнала

[Dyman]

Телевизор Иллича марки ПТ-16-IV-1 киноскоп светится, реагирует на изменения яркости, звука нет, хотя работает. Проблема нет сигнала, может ктото сталкивался с этим, состояние телевизора не очень, реанимирую. Помогите.

[VASILI]

Антену не забыли подключить?Ваще при исправном радиоканале на экране должен присутствовать эфирный шум,в динамике,кстати,тоже.Навскидку-неисправен радиоканал,или проблемы с питанием.

[Dyman]

Шумов никаких нету, Динамик молчит. В чем проблема питания, как проверить радиоканал?

[DONATAS]

звука нет, хотя работает

Шедевр...

нет сигнала

Что, на экране инфа "НЕТ СИГНАЛА"?

Теперь по делу. Напряжение питания на радиоканал поступает?

[Muller]

Сейчас в меня полетят тапки но... усопших воскрешали?

[Starlight]

реагирует на изменения яркости, звука нет, хотя работает.

[Tubesoul]

Стало быть, кинескоп у вас живой! Эх, а у меня всё работает, а кинескоп совсем дохлый!

[Avgust]

Для начала Вам необходимо - найти схему на телевизор. Затем, измерить все питающие радиоканал напряжения. В случае отклонения каких-либо из-них на более чем 20% - проверять более детально.

[Dyman]

Завтра попробую

[пришелец]

киноскоп светится

На экране нет случайно тоненьких, беленьких, слегка наклоненых горизонтальных полосочек? Да ещё если кинескоп светится вяло, то не стоит и связываться.

[kvv12]

Стало быть, кинескоп у вас живой! Эх, а у меня всё работает, а кинескоп совсем дохлый!

даа,что проблема найти этот кинескоп ? Любой Шилялис получается в дар или на крайняк покупается и от туда выколупывается искомый кинескоп.А лучше сразу поставить ЛК8,он лучше-ярче и контрастнее,переделок там немного надо будет .

[kvv12]

Завтра попробую

надеюсь перед ремонтом заменены все без исключения электролиты? Как то ковырял этот телевизор,половина конденсаторов были сухие,как только заменил,то сразу всё само и заработало...

[Dyman]

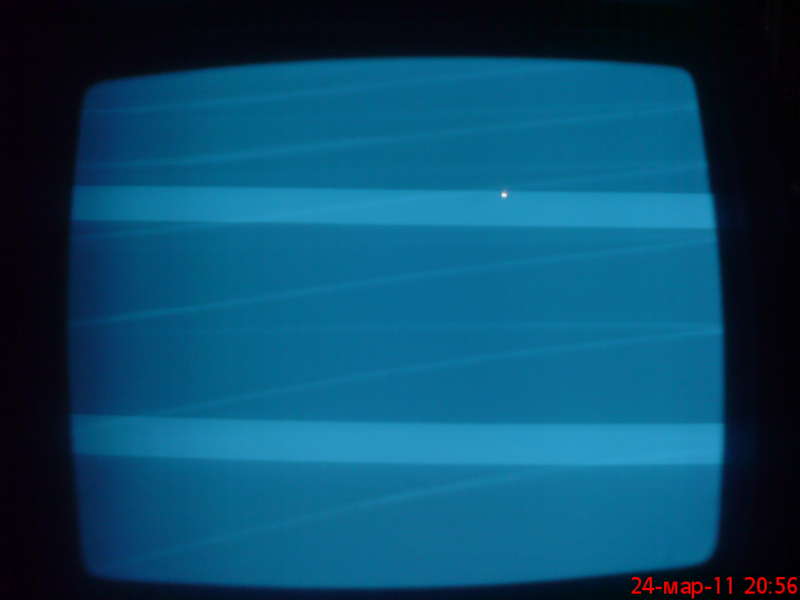

Вот такая у нас картинка

[DONATAS]

kvv12 совершенно прав. Начните с тотальной замены электролитов!

[пришелец]

Dyman

Плохая картинка, похоже на межэлектродное замыкание в кинескопе через окалину.

[DONATAS]

похоже на межэлектродное замыкание в кинескопе через окалину.

Тогда бы на регулировку яркости не реагировал. Однако растр какой-то дохловатый, как мне кажется.

[пришелец]

DONATAS

Это как замкнёт, и смотря что с чем, катод с подогреветелем или модулятором. Если хочется поднять аппаратик, конечно ёмкости нужно менять, по крайней мере для начала в развёртках, блоке питания, видеоусилителе и схеме гашения обратного хода луча.

[kvv12]

да ладно,почему сразу замыкание то? Обратный ход может быть вызван просто неправильным режимом работы кинескопа,открыт просто катод на полную и не гасится.

[пришелец]

kvv12

Согласен, вполне возможно, но вызывает подозрение слабое свечение. В этих тв. кинескопы быстро подыхали...

[Алексей Костененко]

Да, у меня тоже был такой с такими же проблемами.. только еще и не было растра . Заменил кинескоп, начал светиться. Вообще надо смотреть плату приема сигнала, особенно монтаж деталей! В моем ВСЕ детали были припаяны без флюса кое-как (кто его собирал??)

[Алексей Костененко]

Схема здесь: http://sovteh.in.ua/shemy/tv-4701.gif

[kvv12]

kvv12

Согласен, вполне возможно, но вызывает подозрение слабое свечение. В этих тв. кинескопы быстро подыхали...

ну судить по фото сложно конечно,фотик может врать яркость и контрастность.

[Dyman]

Да пайка там не ахти, Так что сначала с кондеров начать?

[Алексей Костененко]

Кто нибудь знает, где их собирали (и кто)?

[kvv12]

Да пайка там не ахти, Так что сначала с кондеров начать?

Да,причем сначала БП,потом кадровую и строчную,потом видеоусилитель.Надо получить для начала простой чистый растр ,пусть с мурашками,но без обратного хода. Конденсаторы вообще в подобных телевизорах уже давно повысыхали,а электролитов в этих подобных телевизорах масса к сожалению,и главное от их качества сильно зависит работа схемы.

[kvv12]

Да пайка там не ахти, Так что сначала с кондеров начать?

Кстати есть неплохая книжка "Гедзберг Ю.М. - Ремонт черно-белых переносных телевизоров" ,там хорошо описаны типовые неисправности схем подобных телевизоров.Там правда Шилялис на этой трубе описан,ВЛ-100 нет,но понять какая неисправность и где копать,что на что влияет можно понять .

[Dyman]

У нево питание 12В, БП відает 21,8В, не дофига? может быть проблемой?

[kvv12]

У нево питание 12В, БП відает 21,8В, не дофига? может быть проблемой?

естественно дофига ,причем глобально. Вот и говорю - начинать ремонт сначала с БП,если не помогло,то кадровая,потом строчная,потом видеоусилитель ,потом уже наконец радиоканал.

ЗЫ: вообще там должно быть 10.5 вольт на схему...

[Алексей Костененко]

А я БП сам собирал.. если будет чуть ниже - норм.

[DONATAS]

У нево питание 12В, БП відает 21,8В

Все верно. С выхода БП идет около 20В, стабилизатор на 12 (10,5) находится уже в самом телевизоре.

[kvv12]

Все верно. С выхода БП идет около 20В, стабилизатор на 12 (10,5) находится уже в самом телевизоре.

Это смотря где если в схем столько вольт,то работать ничего не будет.Помню в более современных(шилялисах) очень часто пробивало дебильный КТ837Ф ,где это дерьмо брали не знаю,всегда сразу по умолчанию ставил КТ818(пластик).

[DONATAS]

Там выносной/навесной БП. Он нестабилизированный. С диодного моста после конденсатора снимается около 20В и через разъем подается на ТВ в котором и собран стабилизатор на 12в.
http://radikal.ru/F/s15.radikal.ru/i189 ... e.jpg.html
