При включении усилителя загорается индикатор, сам усилитель молчит. При резком выкручивании ручки баланса до упора в ту или иную сторону, шкала соответствующего канала загорается полностью, и в этот момент в колонке происходит звук, похожий на "Тух", и всё замолкает. Если несколько раз это проделать с правым каналом, то включается защита. Вот элюстрирующее видео:
http://depositfiles.com/files/4j5dctjqa
Извините за большой объём (11,73 мб). Конденсаторы вчера заменил все, кроме БП, не понял как к ним добраться, чтоб удобно перепаять. Кожух металический снял, а дальше как добираться не понял.
|
|
Radiotexnika У-101
-
Николай777
- Сообщения: 282
- Зарегистрирован: 31 янв 2010, 12:44
Пока видео не смог загрузить.((( Там у него беда такая есть: сохнут электролиты корректора звукоснимателя (железный блок на плате входов) и идёт сильный возбуд на высших, лучше не гонять, колонки жалко. Сам через такую фигню проходил. Выдерните его на время и включите, если всё норм. значит в нём дело.
-
Славентий
- Сообщения: 2457
- Зарегистрирован: 16 май 2010, 23:17
- Откуда: Запорожье
- Благодарил (а): 2 раза
- Поблагодарили: 7 раз
Radiotexnika У-101
Видео конечно интересное-на мабилу сымали?Избитый совет-заведите
(купите,напрокат,на худой конец-своруйте)недорогой осцилограф-хоть
ОМЛку-сразу решится масса вопросов с теми же конденсаторами например и при настройке(проверке).
По существу
1.Проверить без АС Uпит с вых БП и Uпит платы темброблока
2.Проверить наличие питающих напряжений на плате УМ и наличие
Uвых по постоянке=0(без сигнала на входе(РГ-минимум)все напряжения
смотреть на плате УМ)
3.При выполнении пункта1 осцилографом смотреть пульсацию Uпит дабы
не играть в угадайку с конденсаторами.
4.Если с п1.2.3. все Ок-проверить режимы платы защиты.
5.Коммутатор желательно смотреть сцилом.
6.Удачи.
(купите,напрокат,на худой конец-своруйте)недорогой осцилограф-хоть
ОМЛку-сразу решится масса вопросов с теми же конденсаторами например и при настройке(проверке).
По существу
1.Проверить без АС Uпит с вых БП и Uпит платы темброблока
2.Проверить наличие питающих напряжений на плате УМ и наличие
Uвых по постоянке=0(без сигнала на входе(РГ-минимум)все напряжения
смотреть на плате УМ)
3.При выполнении пункта1 осцилографом смотреть пульсацию Uпит дабы
не играть в угадайку с конденсаторами.
4.Если с п1.2.3. все Ок-проверить режимы платы защиты.
5.Коммутатор желательно смотреть сцилом.
6.Удачи.
-
Серый_116-52
- Сообщения: 355
- Зарегистрирован: 27 авг 2010, 19:41
- Откуда: Казань

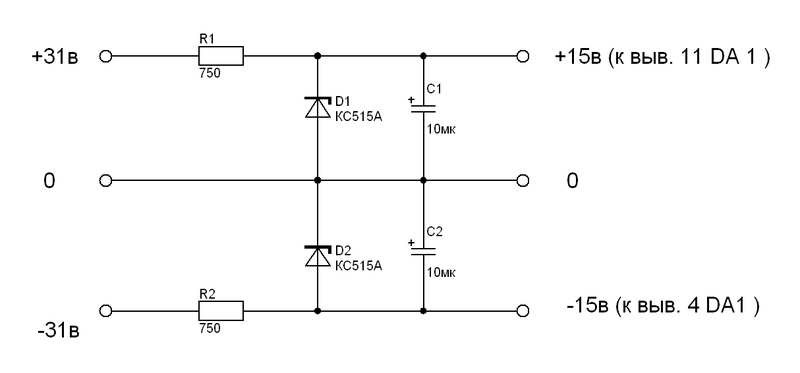

Сразу говорю, посмотрите, как питается предварилка. там обязательно должны стоять стабилитроны. В некоторых образцах я встречал следующую картину: темброблок питался тупо через резисторы (просто 28 вольт падало на них до 15). И на низких (когда конденсаторы питания подсохли) он начинал возбуждаться.
-
Серый_116-52
- Сообщения: 355
- Зарегистрирован: 27 авг 2010, 19:41
- Откуда: Казань
-
Серый_116-52
- Сообщения: 355
- Зарегистрирован: 27 авг 2010, 19:41
- Откуда: Казань
-
AlexRK2
- Сообщения: 5938
- Зарегистрирован: 10 сен 2009, 15:16
- Откуда: г.Подольск Московская обл.
- Поблагодарили: 3 раза
мож у него схема другая (которая на одной микрухе) - там вроде стабилитроны стоят уже (хотя мне каких только темброблоков не попадалось......... и со стабилитронами, и без них, и с впаянными вместо них электролитами по 10мкф (прям в отверстия для стабилитронов) и ещё там чего-то в одном намудрено было...
-
Серый_116-52
- Сообщения: 355
- Зарегистрирован: 27 авг 2010, 19:41
- Откуда: Казань
Замените Электролиты в блоке питания, в платах усилителей мощности. Отсоедините от них предварирку и проверьте усилители мощности (пальцем на вход). Подсоедините обратно, Отпаяйте от входа предварительного усилителя входы и проверьте. Если глючит - сдохла К157УД2. Но стабилитроны поставьте обязательно! И еще. выпускалось 2 варианта темброблоков. В одном - всего один операционный усилитель, в другом - три. У вас какой?
-
Серый_116-52
- Сообщения: 355
- Зарегистрирован: 27 авг 2010, 19:41
- Откуда: Казань
-
Серый_116-52
- Сообщения: 355
- Зарегистрирован: 27 авг 2010, 19:41
- Откуда: Казань
В моем экземпляре вместо стабилитронов были нагло впаяны конденсаторыAlexRK2 писал(а):мож у него схема другая (которая на одной микрухе) - там вроде стабилитроны стоят уже (хотя мне каких только темброблоков не попадалось......... и со стабилитронами, и без них, и с впаянными вместо них электролитами по 10мкф (прям в отверстия для стабилитронов) и ещё там чего-то в одном намудрено было...
-
Серый_116-52
- Сообщения: 355
- Зарегистрирован: 27 авг 2010, 19:41
- Откуда: Казань
Если микросхема одна - можно в питании использовать резисторы 1 кОм.
И еще вход темброблока лучше зашунтировать на землю резисторами 470 или 510 кОм, так как на входе конденсаторы, а у выхода селектора охрененно высокое сопр-е. Если на ходу подключать ко входу (на передней панели) что-нибудь, или от статического разряда, там появится небольшое постоянное напряжение, то при переключении входов будет стук.
И еще вход темброблока лучше зашунтировать на землю резисторами 470 или 510 кОм, так как на входе конденсаторы, а у выхода селектора охрененно высокое сопр-е. Если на ходу подключать ко входу (на передней панели) что-нибудь, или от статического разряда, там появится небольшое постоянное напряжение, то при переключении входов будет стук.
-
Серый_116-52
- Сообщения: 355
- Зарегистрирован: 27 авг 2010, 19:41
- Откуда: Казань
-
Серый_116-52
- Сообщения: 355
- Зарегистрирован: 27 авг 2010, 19:41
- Откуда: Казань
Re: Radiotexnika У-101
Там вроде как металлические усики где-то в плату впиваются. Их отогни. Провода распутай (жгуты развяжи)Димас писал(а):Конденсаторы вчера заменил все, кроме БП, не понял как к ним добраться, чтоб удобно перепаять. Кожух металический снял, а дальше как добираться не понял.
_________________.
Все понятно. Осциллограф имеется С8-17, но я совсем не умею именно им пользоваться, всмысле этой моделью и не знаю как проверить работоспособность. Видео в не очень хорошем качестве потому, чтоб вам было не долго его качать. Изначально в хорошем качестве видеоролик весил 80 мб.
Владею: ВАЗ 21011 жёлтый, 1980 г. в.
-
Atomic
- Сообщения: 1313
- Зарегистрирован: 10 сен 2009, 17:03
- Откуда: Алматы (Казахстан)
- Поблагодарили: 2 раза
- Контактная информация:
не стал сосдовать новую тему, хороший ли в У-101 пред стоит???
хочу собрать усилок (плату УМ взять из Ростов 112), а вот от чего туды пред воткнуть не знаю... просто есть 3 штуки У-101, думал и разобрать один... просто Ростовский пред гамно... а так, сам усилитель хороший и даже очень...
стоит ли ставить из У-101 пред, аль самому собрать пред (до этого ничего не собирал подобного)???
хочу собрать усилок (плату УМ взять из Ростов 112), а вот от чего туды пред воткнуть не знаю... просто есть 3 штуки У-101, думал и разобрать один... просто Ростовский пред гамно... а так, сам усилитель хороший и даже очень...
стоит ли ставить из У-101 пред, аль самому собрать пред (до этого ничего не собирал подобного)???
-
AlexRK2
- Сообщения: 5938
- Зарегистрирован: 10 сен 2009, 15:16
- Откуда: г.Подольск Московская обл.
- Поблагодарили: 3 раза
Для начала определиться какой пред стоит в У-101 - их было 2 варианта + во втором варианте много разновидностей глупостей, типа электролитов вместо стабилитронов.
Первый вариант на 3-х микрухах - на мой взгляд самый муторный и дурацкий (кучка неполярных электролитов дополняет всё это безобразие). Я правда вместо них впендюривал К73-17 - звучок в-общем-то становился неплохим.
Второй вариант вполне неплох (на одной микросхеме) - никаких электролитов, всё на плёнке. Но питание у него так себе - тут уже писали, что надо бы всё-таки распаять на плате стабилитроны (это на заводе было сделано в 10% всех усилков - часто вместо них просто тупо вставляли электролиты), ну и ещё что-то там сделать...
Первый вариант на 3-х микрухах - на мой взгляд самый муторный и дурацкий (кучка неполярных электролитов дополняет всё это безобразие). Я правда вместо них впендюривал К73-17 - звучок в-общем-то становился неплохим.
Второй вариант вполне неплох (на одной микросхеме) - никаких электролитов, всё на плёнке. Но питание у него так себе - тут уже писали, что надо бы всё-таки распаять на плате стабилитроны (это на заводе было сделано в 10% всех усилков - часто вместо них просто тупо вставляли электролиты), ну и ещё что-то там сделать...
Ищу:
РЧВ и ручки к Спутнику-404
Дисковод 5.25" на 720Кб (СССР или Болгария)
РЧВ и ручки к Спутнику-404
Дисковод 5.25" на 720Кб (СССР или Болгария)
-
Ретроман
- Сообщения: 4228
- Зарегистрирован: 11 сен 2009, 06:50
- Откуда: Россия-СССР, Челябинск
- Поблагодарили: 2 раза
- Контактная информация:
Зато по звуку он ну вообще никакой... Вариант на 1 микросхеме я называю "кастрированный", обычно такой стоит в аппаратах с маркировкой 7101AlexRK2 писал(а):Второй вариант вполне неплох (на одной микросхеме)
...Никогда не спорьте с идиотами. Вы опуститесь до их уровня, где они вас задавят своим опытом.
-
Atomic
- Сообщения: 1313
- Зарегистрирован: 10 сен 2009, 17:03
- Откуда: Алматы (Казахстан)
- Поблагодарили: 2 раза
- Контактная информация:
ну так вообще навыков собирания нет... паят то уменю и литы менял, а такого не делал вообще...Mukaltin писал(а):Atomic
сейчас полно микрух, на них преды собрать - дело пяти минут.
Вон к примеру у Tandbergа спроси, он подскажет.
два просто 101х и один 7101 у меня...Ретроман писал(а):Зато по звуку он ну вообще никакой... Вариант на 1 микросхеме я называю "кастрированный", обычно такой стоит в аппаратах с маркировкой 7101AlexRK2 писал(а):Второй вариант вполне неплох (на одной микросхеме)
-
Mukaltin
- Сообщения: 2475
- Зарегистрирован: 09 сен 2009, 21:41
- Откуда: Воронеж/Лебедянь
- Поблагодарили: 1 раз
да там и опыта не надо. В радиомагазинах уже даже продают платы. Тебе остается только набить её деталями и спаять. Не помню, я на какой-то тошибе собирал - с первого раза заработала. Из требуемых настроек - выставить уровни как тебе требуется.Atomic писал(а):ну так вообще навыков собирания нет... паят то уменю и литы менял, а такого не делал вообще...
А как с оставшимися деталями планируете поступить? Если что-то будет лишние то стукните в личку.Atomic писал(а):не стал сосдовать новую тему, хороший ли в У-101 пред стоит???
хочу собрать усилок (плату УМ взять из Ростов 112), а вот от чего туды пред воткнуть не знаю... просто есть 3 штуки У-101, думал и разобрать один... просто Ростовский пред гамно... а так, сам усилитель хороший и даже очень...
-
