Офигеть! Приёмник на 2-х транзисторах !!!

[полупроводник]

Попался сегодня такой экземпляр.
В отличном рабочем состоянии.
Но когда я обнаружил, что он сделан всего на ДВУХ !!! транзисторах - я выпал в осадок.
У нас многотранзисторные приёмники так хорошо не работают, как этот.
Фантастика!
А транзисторы там фирмы "Хитачи".
Наверное аппарат 60-х годов.
=======

[Sniper]

Примерно тот же. Распространены были в начале 60-х.
http://www.geocities.com/btse1/vintrad/futura.html

[JAS]

Так на 2х транзисторах можно сделать не только 1-V-1, но и более хитрую схему, где сигнал ВЧ и НЧ усиливается одними и теми же транзисторами одновременно (развязки) - два каскада усиления ВЧ и два каскада усиления НЧ.

[TYU]

скорее всего 2-V-1

[Samodelkin]

Будучи юным радиолюбителем, собирал такие приёмнички, так как транзисторов было мало-дефицит, ну и простой он схемотехнически.

Однако в таких схемах транзисторы должны быть с хорошими параметрами..

[полупроводник]

Т.е как я понял, это приёмник НЕ супергетеродин, а приёмник прямого усиления?

[Sniper]

где сигнал ВЧ и НЧ усиливается одними и теми же транзисторами одновременно

Называется рефлексная.

[Sniper]

приёмник прямого усиления?

Именно.

[Blackbird]

Ну и что еще с 1962 года в журнале радио была опубликована схема рефлексного применика на двух транзисторах которые работали за 4 В разных реинкарнациях схема жила еще лет так 30-40 Меня волнует другое выходная мощность однотактного каскада в классе А невелика а прожорливость высокая . Еще вопрос как там у него с чувствительностью ?

[Sniper]

однотактного каскада в классе А невелика

Выход на наушник.

[para bellum]

Выход на наушник.
_________________

У обсуждаемого приемника-на динамик

[Blackbird]

Выход на наушник.

В этом приемнике выход на динамик вообще то - а в схеме из радио тоже можно было динамик прикрутить через транс . Тока если посмотреть внимательно то в этом приемнике громкость не регулируется - ибо чего там с 10-20 мвт регулировать то И написано BOY'S radio то бишь это приемник игрушка . Кстати уже году в 1968 в Радио в разделе за рубежом была опублиоквана тоже двухтранзистораня рефлексная схема подобного приемника

[Sniper]

У обсуждаемого приемника

Это исключение из правил. Обычно такие выпускали с выходом на наушник.

[Sniper]

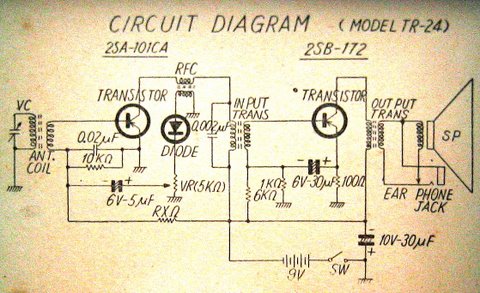

Типовая схема для обсуждаемого приёмника.

[Sniper]

И написано BOY'S radio то бишь это приемник игрушка

http://www.jamesbutters.com/boyscrystalradios.htm

[alexbe]

да, действительно, даже советский конструктор Юность - и тот был на 4 транзисторах!

я где-то читал, что особенность американского рынка 60-х была в том, что 2-х транзисторные радио считались игрушками и пошлины при импорте из Японии были другими.

[Masick]

Название приёмника и цвет корпуса вызывают игривые ассоциации:). Интересно, girl"s radio было в розовом корпусе?

[LAMER]

ой нашли чему удивлятя 1-V-1 или как там) не помню

[Blackbird]

ой нашли чему удивлятя 1-V-1

Неее там 1-V-2 схема то рефлексная - сначала первый транзистор усиливает ВЧ потом это ВЧ детектируется и подаеться уже как ЗЧ на базу того же транзитстора . И все дальше уже во второй каскад

[Sniper]

ой нашли чему удивлятя

Часто с такими приёмниками сталкиваетесь?

[Serg1234]

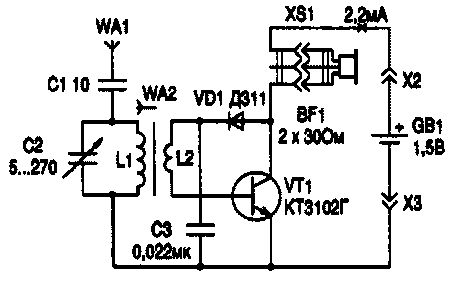

наверно это небольшой оффтоп, но напишу что в свое время в "Юном технике" была опубликована схема карманного приемника на 1 транзисторе, правда он работал не на динамик, а на низкоомный наушник, транзистор ставился с большим коэфф.передачи КТ3102Д (Е). На ДВ насколько помню вполне сносно работал.

[Blackbird]

видел такую схему В общем то при таком коэффициенте усиления почему бы и нет

[LAMER]

ой нашли чему удивлятя

Часто с такими приёмниками сталкиваетесь?

[Sniper]

была опубликована схема карманного приемника на 1 транзисторе

[susloid]

и это будет нормально работать??

[Sniper]

это будет

Делал. Ляля!

[LAMER]

vd1 явно на резистор заменить а то получается коллектор замкнут с базой почти

[LAMER]

могу удивить вас есть приемники без ламп и транзисторов)))и вы не поверите даже без питания)) http://ru.wikipedia.org/wiki/Кристаллический_детектор

[LAMER]

http://radiobooka.ru/radio_nach/samodel_detektor.phtml

[Sniper]

могу удивить вас

Удивлены

[TYU]

и кто его функцию выполнять будет?

[susloid]

ну про детекторные я и так знаю)собирал

[Serg1234]

и это будет нормально работать??

работало нормально, особенно после того как я усложнил детектор на двухдиодный с разделительным конденсатором от коллектора транзистора насколько помню.

[Sniper]

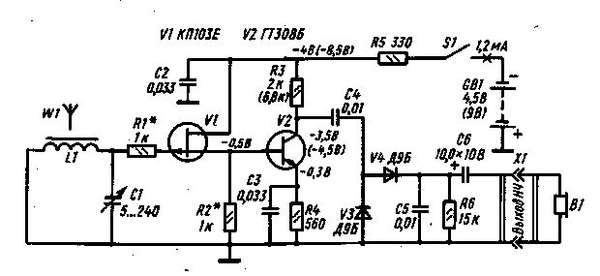

Эта схема прекрасно работает. Чуйка на уровне.

Это не пробовал, но интересно.

[Ирина]

П401 заменить бы лампой 6и1п.

[susloid]

:-! как же я не люблю контура и катушки

[Serg1234]

у схемы из "Юного техника" один из плюсов - питание от 1,5В

[пришелец]

как же я не люблю контура и катушки

А куда без них? Чем больше катушек, тем лучше приёмник. Вон они старички как приятно звучат, что трансиверы, что приёмники.

[susloid]

да звучат лучше...но может это изза ламп?

[пришелец]

Ламповые вообще отдельная история, безусловно.

[Ziatz]

Эффективность этого приёмника ещё в том, что там везде трансформаторы. В детстве я делал громкоговорящий приёмник на одном транзисторе П401, правда от магнитной антенны он не тянул — нужно было хотя бы несколько метров комнатную антенну. Это была регенеративная схема, а на выходе был абонентский громкоговоритель с его трансформатором.
