Д1-012.Нужна схема платы управления двигателем.

[para bellum]

Начал разбираться .Оказалось,что плата управления стоит вообще другая,чем описано в справочниках.Децимальный номер 33.7.86.01.744.Главное отличие в том,что задающий генератор собран по другой схеме-без трансформатора.Может,у кого есть такая схема?

[JAZZМЕН]

сфоткать или отсканировать?

[para bellum]

Все равно как-лишь бы читалось.....И чтоб Вам меньше морочиться..

[JAZZМЕН]

да какая заморока,ща сделаю

[JAZZМЕН]

отправил

[para bellum]

Спасибо,но такая схема есть.Повторю,что старые варианты схемы содержат трансформатор,его у меня нет. В крайнем случае придется рисовать по плате.

[STM Studiotehnik]

Сообщение удалено пользователем.

[para bellum]

Это прямоприводный тихоходный мотор в виде диска с магнитами и обмотками.Встроен прямо в стол.У него есть плата управления,у которой скорее всего не работает задающий генератор.И вариант платы,которая у меня-сильно отличается от того,есть в справочниках

[Phlanger]

без трансформатора не видел
отсебятина какая-то

[para bellum]

отсебятина какая-то

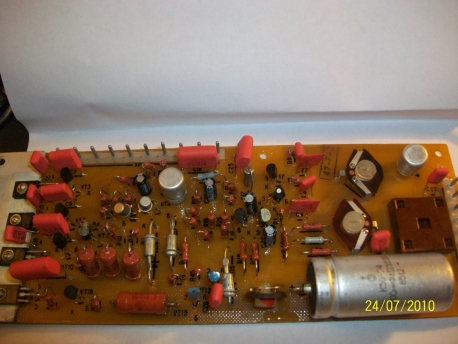

Сейчас будет фото платы.

[para bellum]

Справа от горизонтально расположенного разъема-пустое место с отверстием,где первоначально размещалась катушка трансформатора

[Phlanger]

свою запасную плату мотора не могу найти для сравнения
но из того что видно + смутные воспоминания такое ощщущщение, что трансформатор просто снесли

[para bellum]

Его там никогда не было-печати в этом месте нет,дырок под выводы катушек нет, и в генераторе два транзистора))))

[Phlanger]

не, не видел такое
