БП от "Вега РМ-250-с-5"

Сообщение

Mukaltin · #1

отключи БП от магнитофона. Греется? Если да, смотри БП, если нет - магнитофон.

Mukaltin · #2

Kantata 205 Stereo
в чем проблема?

12 деталей, не считая трансформатора и предохранителя. Проверь мостик и кондеры С1-С2 на пробой

Mukaltin · #3

Kantata 205 Stereo
гугл рулит

Mukaltin · #4

Kantata 205 Stereo
да.

Сергей Васильев · #5

Трансы дохнут бывает. Отключить вторичку от выпрямителя, если все равно греется - транс в помойку. Один к одному подходит от веги 238/338, 250, 235/335. Также можно приколхозить от МП-122, ПКД-122, по размеру он идентичен, но обмотки другие, надо посмотреть, что можно подключить.

Далее, 35 В многовато конечно, обычно 20-26 вольт. Отмотать можно, если межвиткового-таки нет.

И все-таки немного он греться должен, у меня эти БП чуть ли не сутками порой шарашат - тепленькие.

Еще, там трансформатор по конструкции с двумя стержнями. Вторички первого и второго стержня запараллелены, на схеме этого нет. Возможно нарушена симметрия и транс греется. Распараллелить вторички и замерить напряжения. Как вариант использовать одну, мощности должно хватить для не сильно большой громкости.

TYU · #6

оставить до зимы, а зимой греться об него.

в схеме ни 1 транзистора, и как обычно, что сломалось и куда копать.

копать и грызть терию р/техники

Сергей Васильев · #7

Да не за что.

Сначала разберитесь с блоком питания. Потом проверьте напряжения на стабилизаторах 9В и 6В. Далее проверить выходники в УНЧ-е, они берут полное напряжение БП при работе от сети (см. схему).
И электролиты конечно не мешало бы проверить, аппарату 20 лет.

Сергей Васильев · #8

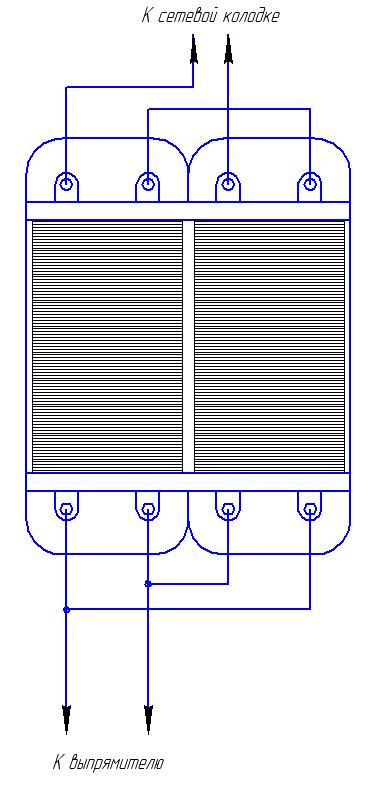

Кстати вот набросал картинку, как правильно соединить обмотки. Проверьте. Надеюсь уж первичку и вторичку вы отличить сможете.

Кстати, если неправильно подсоединить первичку, транс греться будет нехило и жужжать, правда напряжение он тогда выдавать нормальное вряд ли будет. А вот вторички вполне могли по незнанию соединить последовательно, а не параллельно.

Сергей Васильев · #9

Kantata 205 Stereo писал(а):Спасибо за схему соединения.У меня все соединено правильно.

Пожалуйста.
Попробуйте распараллелить обмотки и посмотреть, что на каждой из них по переменке.

VictorSib · #10

аналогично, на выходе ТС около 18В.переменки на выходе БП-23в.постоянки без нагрузки.
осталось проверить на первичке, должно быть по 110в на каждой.

Сергей Васильев · #11

Kantata 205 Stereo писал(а): Распараллелил обмотки.На каждой - 17 вольт.

Все в норме.
И откуда тогда 35В выпрямленных берется.

VictorSib · #12

Kantata 205 Stereo
они точно запаралелены?

Сергей Васильев · #13

Kantata 205 Stereo писал(а):Может быть,мне на выход стабилитрон Д814Д поставить?

Зачем? Схема простая как 3 рубля и 3 копейки.
Сделайте фото внутренностей блока. Не откуда там 35 вольтам взяться, либо обмотки не запараллелены, а последовательно, либо вы неверно замеряете.
