Антенна автомобильная АВ-2403У

Сообщение

Taurus · #1

Достался мне такой аксессуар.
В детстве не раз встречал его в "Москвичах" и "Жигулях", а также в рекламе в газетах.
Вопрос: ну, "что это такое и с чем его едят". я понимаю. А сработается ли эта антенна с современными автомагнитолами?

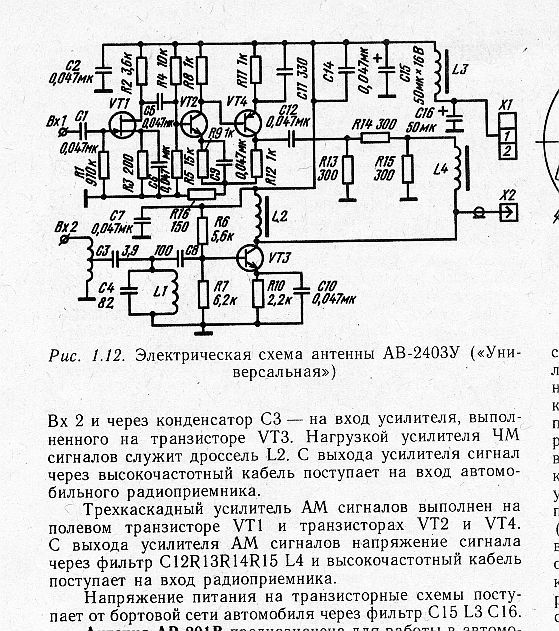

Если можно - желательно добавить схему.

VictorSib · #2

схему смотрите в справочнике - Крупинин - АВТОмобильная радиоприемная и звуковоспр-ая аппаратура

Taurus · #3

VictorSib писал(а):схему смотрите в справочнике - Крупинин - АВТОмобильная радиоприемная и звуковоспр-ая аппаратура

Спасибо за подсказку, только ни того справочника, ни где его найти...

VictorSib · #4

http://publ.lib.ru/ARCHIVES/K/KRUPININ_ ... I._T..html
через поисковик куча ссылок, что сложного не пойму.

Taurus · #5

Спасибо!
Почему-то поисковики показывали что угодно, только не то, что искал.

JAZZМЕН · #6

у вас такая

VictorSib · #7

Taurus · #8

JAZZМЕН писал(а):у вас такая

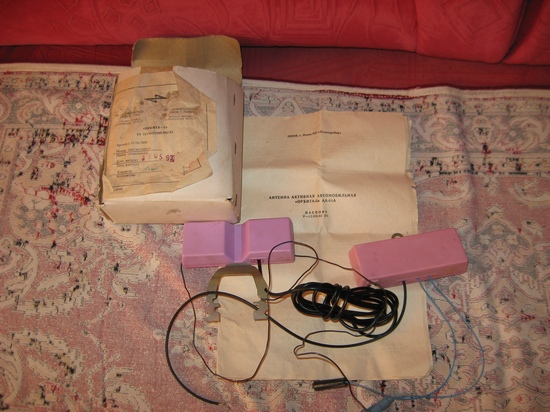

Нет, такая:

Я её прямо в сканер положил.

Taurus · #9

В 1980 году на антенне рисовали символику "Москва олимпийская"

JAZZМЕН · #10

просто у меня новая со схемой,я бы выложил

Masick · #11

Это у нас в ЦНИРТИ разрабатывали. Я там работал немного, но позже, в середине 90-х. Тогда ещё там на проходной рекламный плакат этой антеннки висел. Для современных приёмников использовать ее можно, но только в ДВ-СВ диапазонах. Для УКВ она не годится.
Разрабатывали ее аод 412-й Москвич, вроде бы геометрия оконного проёма влияет на результат, и в других машинах она ловит хуже. Не знаю, в руках яя ее не держал.
А в начале 80-х, помнится, чуть ли не у половины машин у заднего стекла такие стояли, обячно с олимпийской символикой.
