чб малогабаритный советский автотелевизор. пр-во Ленинград.

Сообщение

СССР-1 · #1

сегодня на барахолке приобретен без шнура. шнур по форме нестандартный, ищется.
как он, кстати, правильно называется, подозреваю "Электроника" что-то там с номером?

сухи · #2

Там не шнур, а блок питания со шнуром. Ищется обычно крайне долго. Вопрос решается двумя накидушками из ШР-ов соответствующего диаметра. А вообще то это ТВ конструктор.

сухи · #3

Бывают телеки и помалогабаритней.

#4

СССР-1
Попадался мне такой телевизор в виде набора для самостоятельной сборки в середине 80-х в люберецком магазине "юный техник"

Сергей Васильев · #5

Надо посмотреть, где-то были у меня такие штекеры, поищу, но вероятность есть, что выкинул. На калькуляторах такие были.

Леонид · #6

Это Электроника 11.Мне сегодня такой привозили только красный.Отправил обратно.

Юрас71 · #7

Это ж надо так было намудрить со штекером! Типа советский USB. Нафига такой?
В этом обычный циллиндрический с отверстием. Минус Плюс.
http://www.rw6ase.narod.ru/m/m/mara2.html
Да и в остальных бОльших Калибрах такой же был.

СССР-1 · #8

да, я сам как увидел удивился.. натуральный USB! видимо способ "дуракозащиты" )

ЗЫ конструктором для самостоятельной сборки данный конкретный экземпляр едва-ли может быть( хотя не исключаю что были точно такие-же), потому что он опломбирован "ОТК", а в ответ на "Электроника-11" Яндекс молчит...

сухи · #9

СССР-1 писал(а):ЗЫ конструктором для самостоятельной сборки данный конкретный экземпляр едва-ли может быть

Может, потому что выпускался в 2-х вариантах: собственно набор для сборки(100р.) и в собранном виде (102р.50коп.)

Alexandr · #10

У меня в собранном виде телеконструктор без названия.

СССР-1 · #11

сухи писал(а):
СССР-1 писал(а):ЗЫ конструктором для самостоятельной сборки данный конкретный экземпляр едва-ли может быть
Может, потому что выпускался в 2-х вариантах: собственно набор для сборки(100р.) и в собранном виде (102р.50коп.)

мой собранный. значит - не конструктор. и цена вроде 102.50 и номер 109ХХХХ ))

Alexandr · #12

Да, конечно. Описка

. Есть у меня и конструктор, правда собран еще в 80-м.

.

СССР-1 · #13

контраст поди паршивый у трубки?

Alexandr · #14

Не-а. Прекрасно кажет! Правда трубки у меня незаезженные.

СССР-1 · #15

ну тогда имеет смысл кабель сетевой поискать )

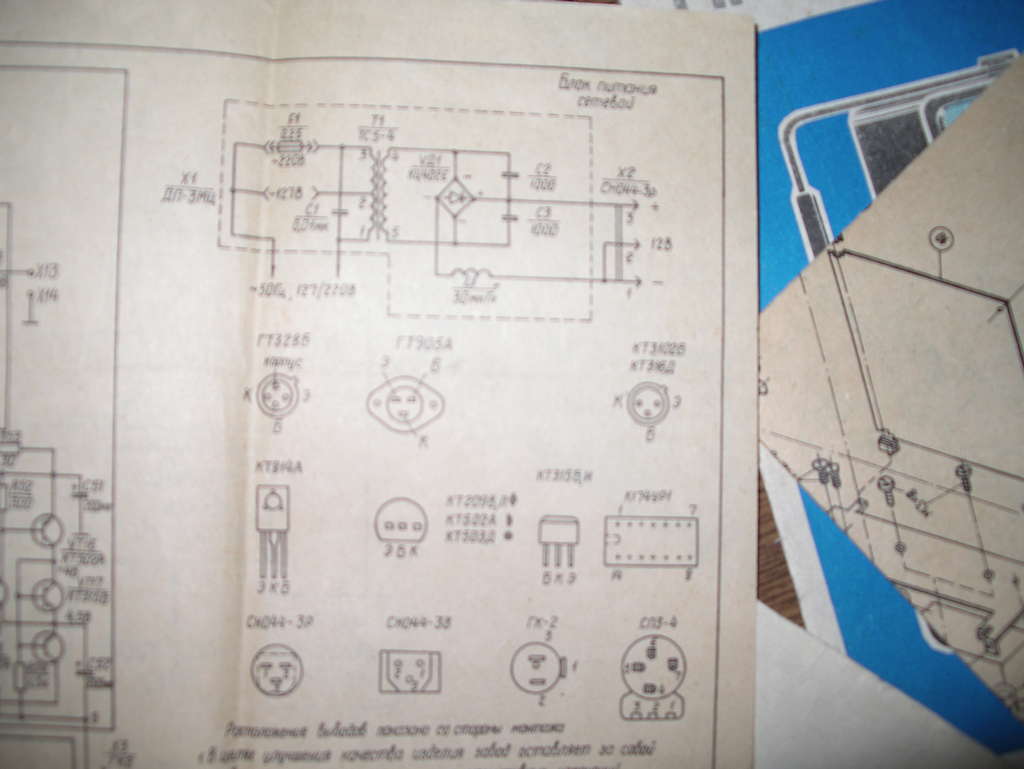

Кстати - у Вас, вижу, со схемой аппарат, подскажите - где так какой вывод в сетевом разъеме (если смотреть на него сзади)?

сухи · #16

Извините, что встреваю

СССР-1 · #17

спасибо. мутновато, но, как я понял, это второй разъем в нижнем ряду.
+12 в- вывод номер 3, и общий - 1 и 2 выводы.

сухи · #18

СССР-1 писал(а):+12 в- вывод номер 3, и общий - 1 и 2 выводы.

Все верно.

СССР-1 · #19

так-же предполлагаю, что номер 3 это тот, который отдельностоящий - т.е. вершина треугольника

VictorSib · #20

СССР-1 писал(а):так-же предполлагаю

......
на схеме хоть и мутно, но разобраться можно, нарисован разьем и вилка, ножки промаркированы. на СмС44-3В ножки 2,3,1.

СССР-1 · #21

я вижу 2-1 внизу 3, вроде как, ну или 3-1 внизу 2.
в любом разе прозвоню, для верности.

сухи · #22

3-"+", он один, 1,2-"-", их два в ряду.

СССР-1 · #23

ну я так и предположил, спасибо.
