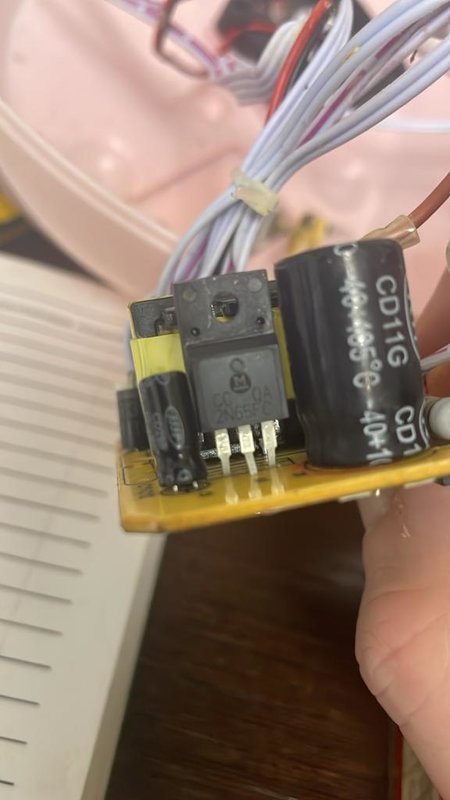

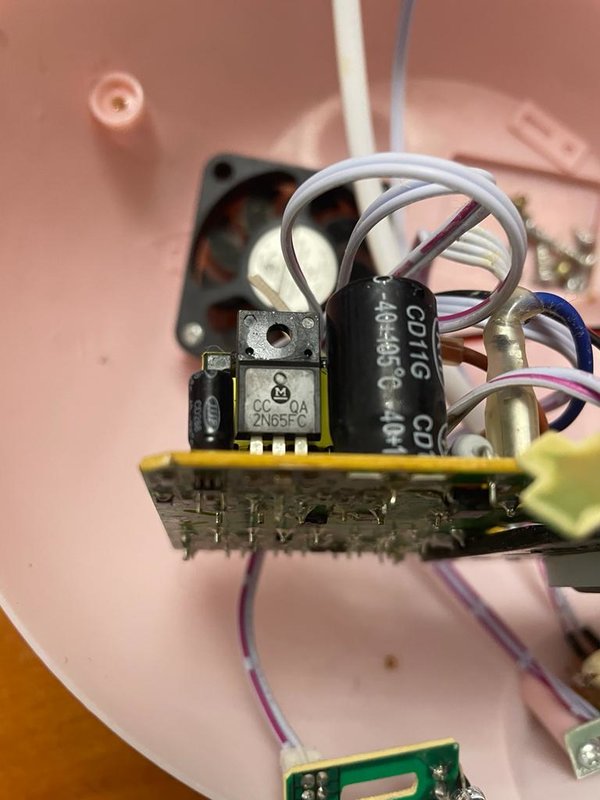

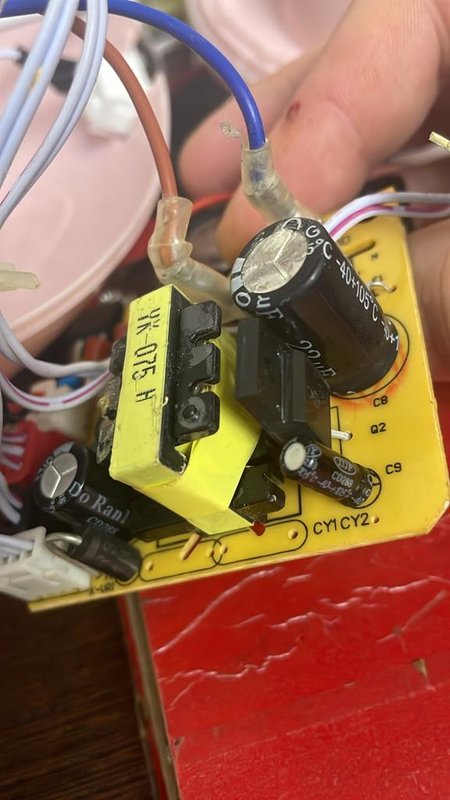

Все привет. Возникла проблема по поводу замены на аналоги транзистора MOSFET 2N65FC в данной схеме. Если есть возможность можно ссылку на покупку данного транзистора или его аналогов. Заранее спасибо)

Да любой из этих 3N60, 4N60, 5N60, 6N60. В данном случае как у вас первая цифра обозначает ток стока в амперах, вторая цифра это напряжение между истоком и стоком в вольтах умноженные на десять. Вторая цифра может быть и 70 и 80, например 3N80, 4N80, 5N80, 6N80.

Спасибо понял)

Такой подойдет?

Niko1999 писал(а): ↑

15 янв 2024, 12:11

Такой подойдет?

Так это и есть 2N65 только в другом корпусе.

Понял еще раз спасибо)

Электролиты проверьте на всякий случай.
Транзисторы обычно в одиночку не помирают.

Oleg456 писал(а): ↑

15 янв 2024, 12:02

Да любой из этих 3N60, 4N60, 5N60, 6N60. В данном случае как у вас первая цифра обозначает ток стока в амперах, вторая цифра это напряжение между истоком и стоком в вольтах умноженные на десять. Вторая цифра может быть и 70 и 80, например 3N80, 4N80, 5N80, 6N80.

Увлекаться транзисторами на большее напряжение я бы не советовал. Стоят дороже а надежнее не станет. Во первых высоковольтные транзисторы как правило имеют по сравнению со своими низковольтными братовьями по серии несколько большее сопротивление открытого канала (а следовательно и нагрев), а во вторых большую емкость затвора, что может быть чревато сквозным током на косорылых хитайских БП. То есть пытаясь сделать такой заменой лучше можно дунуть себе жидким в рейтузы вот с этой не очень очевидной стороны, ловя постоянно выход из строя "более крутого" транзистора на ровном месте =)

Учитывая что у китайцев все сделано впритык и на грани фола лучше ставить по параметрам что-то близкое, меньше проблем будет потом. Ну либо очень хорошо понимать что делаешь.

HyC писал(а): ↑

15 янв 2024, 14:42

Во первых высоковольтные транзисторы как правило имеют по сравнению со своими низковольтными братовьями по серии несколько большее сопротивление открытого канала (а следовательно и нагрев), а во вторых большую емкость затвора, что может быть чревато сквозным током на косорылых хитайских БП.

Именно.
А в третьих - могут иметь бОльшие значения напряжения полного открытия на затворе.
Т.е., можно нарваться на нагрев и от более высокого сопротивления канала, и от увеличенной ёмкости затвора, и от неполного окрытия...

HyC писал(а): ↑

15 янв 2024, 14:42

Увлекаться транзисторами на большее напряжение я бы не советовал. Стоят дороже а надежнее не станет. Во первых высоковольтные транзисторы как правило имеют по сравнению со своими низковольтными братовьями по серии несколько большее сопротивление открытого канала (а следовательно и нагрев), а во вторых большую емкость затвора, что может быть чревато сквозным током на косорылых хитайских БП. То есть пытаясь сделать такой заменой лучше можно дунуть себе жидким в рейтузы вот с этой не очень очевидной стороны, ловя постоянно выход из строя "более крутого" транзистора на ровном месте =)

Да не пугайте вы зря автора, во первых во всех импортных теликах, такая замена проходит без проблем, а во вторых у всех предложенных транзисторов динамическое сопротивление в открытом состоянии, меньше, чем у родного, то есть нагрев будет меньше, смотрите последнюю строчку, у родного 5 Ом, а у высоковольтного 6N80 всего 2 Ома

, ну и в третьих это просто варианты выбора тразистора, когда нет возможности применить родной транзистор, многократно проверенные при ремонтах импортной техники, не только теликов. Да и автор нашел родной транзистор, только в корпусе для поверхностного монтажа.

Придумают же "проблему" на пустом месте.

VASILI писал(а): ↑

15 янв 2024, 19:19

Придумают же "проблему" на пустом месте.

"Дядя" Вася, ну а Вы? В шахматном топике. Да ещё плюсов понаставили "на пра-на-ле". Вы так совсем нивелируете заслуженные благодарности! Спрячьте уж Ваш новогодний мешочек с "подарками" до следующего!

VASILI писал(а): ↑

15 янв 2024, 19:19

Придумают же "проблему" на пустом месте.

Ну, не все же такие "орлы", что всю жизнь ковыряют всё от стиралок до ТВ и меняют транзисторы сотнями штук в день не заглядывая в справочные данные... Вот и возникают вопросы, это нормально, как мне кажется.

2vlad писал(а): ↑

15 янв 2024, 19:25

меняют транзисторы сотнями штук в день не заглядывая в справочные данные

Вот в справочник и заглядываю. Всегда перед заменой. Просто проблемы, озвученные выше лишены основания.

novosibiretc писал(а): ↑

15 янв 2024, 19:23

"Дядя" Вася, ну а Вы? В шахматном топике. Да ещё плюсов понаставили "

Пытаюсь освоит игру хотя бы на начальном уровне. Подсказывают...почему бы не сказать спасибо?

Да ради бога. Я подумал, что ник Василия "взломали" и пургу про шахматы гонят. Как это Вы смогли, начинающий, у компа выиграть? Чёт я таких программ не встречал, даже в Спектрумах!

novosibiretc, вот когда освоит, то и будут new-VASILки настоящие, а тов. Бендер - отдохнёт!

novosibiretc писал(а): ↑

15 янв 2024, 20:23

. Как это Вы смогли, начинающий, у компа выиграть?

Не у компа, по сети с таким же юзером...

VASILI писал(а): ↑

15 янв 2024, 20:18

Вот в справочник и заглядываю. Всегда перед заменой.

И это - правильно!

Oleg456 писал(а): ↑

15 янв 2024, 18:50

у родного 5 Ом, а у высоковольтного 6N80 всего 2 Ома

В конкретные параметры этих я не смотрел, каюсь.
Мне приходится миллиомные использовать, на них и ориентируюсь.
И там разница существенная - 0,15 ом или 0,25.

Вообще, 5 ом - это безобразие.
При двух амперах это будет 20 ватт.
Сомневаюсь, что радиатор этого устройства рассчитан на рассеивание такой мощности.

old_hippie писал(а): ↑

15 янв 2024, 20:59

Вообще, 5 ом - это безобразие.
При двух амперах это будет 20 ватт.

Ну что Вы... А у КП303-го - сотни ом, вот уж безобразие, так безобразие! Каждому - своё место. Может нагрузка на него (на источник) - ватт 5, а "обратноходовой" так построен, что в насыщении транзистор может находиться процентов 10 от отсечки. Вот и смотрите сами.

novosibiretc писал(а): ↑

15 янв 2024, 21:19

Может нагрузка на него (на источник) - ватт 5, а "обратноходовой" так построен, что в насыщении транзистор находится процентов 10 от отсечки. Вот и смотрите сами.

Вот надысь как раз обратноходовый и строил.
С 5 омами в сток-истоке там вообще ничего бы не получилось.

А КП303 не честно. В силовом ключевом режиме его использовать - это додуматься надо =)

old_hippie писал(а): ↑

15 янв 2024, 21:25

А КП303 не честно.

Ё, это образно. Каждому - своё место!

novosibiretc писал(а): ↑

15 янв 2024, 21:26

old_hippie писал(а): ↑

15 янв 2024, 21:25

А КП303 не честно.

Ё, это образно. Каждому - своё место!

Да понятно... Хейли все читали, думается. Про особенности массового производства. Там, конечно, лучше ставить транзисторы за 10 рублей, а не за 150. Если ан масс они гарантию отрабатывают.
