Привет всем!
Данный аппарат верой и правдой служил с 2003 года, в него никогда не лазили, претензий не было. Ну, кроме размера по вертикали - изображение немного растянуто. А тут вдруг перестал включаться - как с пульта, так и с лицевой панели. При попытке включения индикаторный красный светодиод мигает ("пол-накала - полный накал"), после чего идёт возврат в ДР. В инструкции схема отсутствует, на сайте ничего не нашёл.
Помогите со схемой и на что внимание обратить?

Заменить мелкие электролиты в БП.

Taurus писал(а): ↑

20 сен 2023, 23:07

... Ну, кроме размера по вертикали - изображение немного растянуто. ... В инструкции схема отсутствует, на сайте ничего не нашёл.
Помогите со схемой и на что внимание обратить?

Размер по вертикали - следствие, причина - изменение основного питания (что-нибудь типа 110...130в). ОБЯЗАТЕЛЬНО проверить емкость большого конденсатора по этому питанию (возможно сдох строчный транзистор из-за высохшего конденсатора). Схему искать не по названию ТВ, а по маркировке на шасси (плате).

Taurus писал(а): ↑

20 сен 2023, 23:07

кроме размера по вертикали - изображение немного растянуто. А тут вдруг перестал включаться - как с пульта, так и с лицевой панели. При попытке включения индикаторный красный светодиод мигает ("пол-накала - полный накал"), после чего идёт возврат в ДР. В инструкции схема отсутствует, на сайте ничего не нашёл.

у меня есть такой телевизор с немного большей диагональю польская сборка предуприждающие надписи на чистокровном-славянском языке латиницей , так вот 1)у него в меню есть переключение изоброжения по вертикали - заходим в пользовательское меню и переключаем настройку ,,,,,,,,,,,,,,,,,,,,,2) схема на эти телевизоры есть в свободном доступе на большую диагональ ,,,,,,,,,,,,,3) этот телевизор прекрасно работает и от сети 110v питал таким напряжением несколько лет прикрасно работал хотя схади рекомендуванное питание 220-240v,,,,,,,,,,,,срабатывает защита, если светодиод моргает значит выдаёт сообщение об ошибке с процессора ( смотрим коды ошибок на неисправности к этому TV ) c вероятностью 35% могут совпасть с реальной неисправностью , но всегда нужно начинать с блока питания .

Taurus писал(а): ↑

20 сен 2023, 23:07

При попытке включения индикаторный красный светодиод мигает ("пол-накала - полный накал"), после чего идёт возврат в ДР. В инструкции схема отсутствует, на сайте ничего не нашёл.
Помогите со схемой и на что внимание обратить?

А поможет схема то? Отсюда можете скачать бесплатно https://monitor.espec.ws/section1/topic151184.html, можете сразу проверить строчный транзистор BU1508DX наверняка пробит. В рабочем режиме сажает 95 вольт питание строчки и БП уходит в защиту. Может вам и повезет и окажется пробитым высоковольный кондёр под номером 2407, у филипсов это частый дефект, его прям глазами видно кондёр обычно подгоревший, стоит около строчного транзистора.

Oleg456, точно , такое часто бывает

Oleg456 писал(а): ↑

21 сен 2023, 18:20

можете сразу проверить строчный транзистор BU1508DX наверняка пробит. В рабочем режиме сажает 95 вольт питание строчки и БП уходит в защиту. Может вам и повезет и окажется пробитым высоковольный кондёр под номером 2407, у филипсов это частый дефект, его прям глазами видно кондёр обычно подгоревший, стоит около строчного транзистора.

Транзистора BU1508DX в схеме нет. Где находится кондёр 2407 - непонятно.

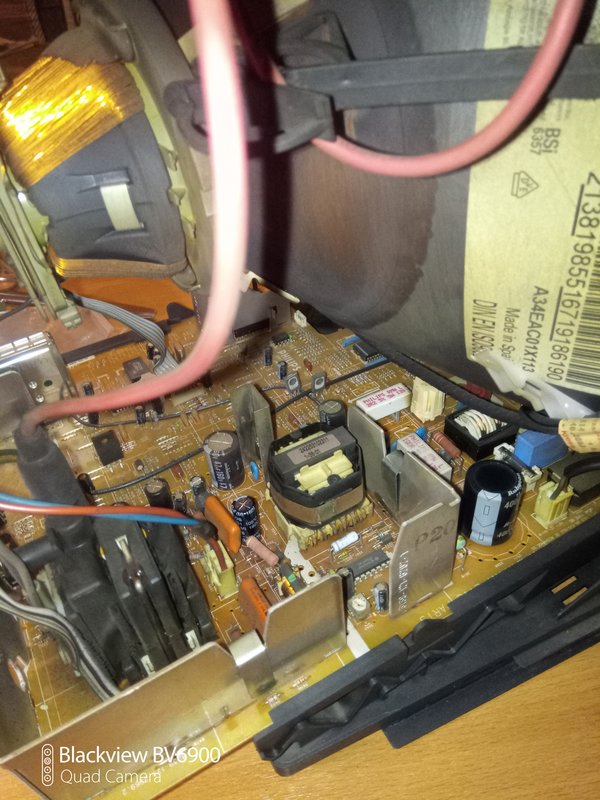

Вот фото платы с обеих сторон.
Толстый конденсатор 47мкФ, 160В, расположенный слева (по снимку) от трансформатора и справа от продолговатого оранжевого кондёра, был вздут, я его заменил.
На плате написано Philips CMKE-184X. На наклейке - CH PAL BGDK MO NTXT HJ 3139 127 24583

Сзади на наклейке какое шасси указано? TE1.1 или L9.2E?
Напряжение на этом конденсаторе какое в дежурном режиме, и в момент запуска?

Подобное обычно "лечилось":
1) Заменой мелких электролитов в БП, там один в системе контроля- м.б. спец. низкого срока службы: оное часто я отмечал в имп. блоках питания в своей теме. Он, как правило, выделяется как другого цвета или другого производителя.
2) Тщательной чисткой той В.В. части, что на фото: через высохшую пластмассу-кабель высокое шьётся и срабат. защита. Пару раз даже винты крепежа умножителя пришлось ставить короче- шилось в них.

Taurus писал(а): ↑

03 дек 2023, 18:00

Транзистора BU1508DX в схеме нет. Где находится кондёр 2407 - непонятно

Понятно, ремонт по картинкам. В схеме то он есть и кондёр 2407 стоит у него в коллекторе вот выделил красным, а стоит этот транзистор на фото вашей платы здесь, тоже выделил красным
Только у это транзистора много аналогов, у вас может стоять например вместо него BUT11APX или что то другое, а кондёр 2407 стоит рядом с этим транзистором, если этот кондер пробит, то если будете менять на наш, то ставить можно только типа К78-2. В блоке питания обязательно смените не меряя два электролита обвел их разными цветами один на 100Мкф на 25 вольт, другой 1Мкф на 63 вольта

Поменяйте малюсенький Крен если память не изменяет он 8 вольтовый.Короче от него идёт питания на видео процессор.

Tofiq62 писал(а): ↑

04 дек 2023, 20:27

Поменяйте малюсенький Крен если память не изменяет он 8 вольтовый.Короче от него идёт питания на видео процессор.

Малюсенькая Кренка в этом телике только одна 5-ти вольтовая и та для питания тюнера, видеопроцессор здесь питается от блока питания.

Oleg456 писал(а): ↑

04 дек 2023, 20:02

Понятно, ремонт по картинкам. В схеме то он есть и кондёр 2407 стоит у него в коллекторе вот выделил красным, а стоит этот транзистор на фото вашей платы здесь, тоже выделил красным, у вас может стоять например вместо него BUT11APX или что то другое, а кондёр 2407 стоит рядом с этим транзистором, если этот кондер пробит, то если будете менять на наш, то ставить можно только типа К78-2.

Вот за это спасибо - как раз BUT11APX у меня и стоит. Ради профилактики заменил - не помогло.

Oleg456 писал(а): ↑

04 дек 2023, 20:02

В блоке питания обязательно смените не меряя два электролита, один на 100Мкф на 25 вольт, другой 1Мкф на 63 вольта

Спасибо, тоже проверю.
Вот ремонт по фотографии как раз очень наглядно показывает, где что. Результаты, правда, будут ясны не раньше чем 9-10 числа - работа, работа... А ещё часов 8 в сутках даже Господь Бог не добавит.
Сам я дальше семейства 4УСЦТ не заглядывал, потому моноплаты при отсутствии схем - для меня загадка.
А вообще - тот случай, когда техника "сделала виток спирали": телевизоры 1950-х годов тоже имели горизонтальное шасси с лампами наверху и монтажом в "подвале" - как и на приёмниках той поры. Позже, начиная с УНТ-35 и УНТ-47/59 перешли на вертикальные шасси, ну, и на последних кинескопных аппаратах опять к горизонтали вернулись.

Я в ламповых теликах не шарю, но обычно:
1) мелкие литы стоящие вплотную к радиаторам в БП, особенно лит по питанию шимки;
2) лит что-то типа 160мкфx100в по линии B+;
3) кольцевые трещины на всем том что а) тяжелое; б) греется; Например на строчнике, кренках, строчном транзисторе, микросхеме кадровой;
Реже:
1) выпрямительные диоды по линиям питания, КЗ по одной из линий питания;
2) резисторы-шунты или разрывные - уплывают с ом до мегаом и дальше;
3) отклонялка КЗ витков из-за попадания влаги между горловиной и собственна отклонялкой;

У мну лет 15 назад на даче 14-й Филипс в грозу дуба дал.
Полез я внутрь, а там в БП схема на основе коррекции пауэр-фактора. Посмотрел я на это дело, прикинул профит от ремонта, да и отнёс его на помойку. Не стоит он ремонта, разве что, из спортивного интереса... А в чём спорт? Сдуть всё неисправное и запаять исправное?...

Транзистор выходной строки цел? Проверяется элементарно прозвонкой на короткое коллектор - эмиттер, подавая на коллектор плюсовое напряжение. Для большей уверенности транзистор извлекаем из схемы, прозваниваем. Не забываем про диод внутри и резистор между базой и эмиттером.
Отключить выходной каскад...обычно там последовательно с коллекторной цепью или резистор или дроссель. На крайняк выпаиваем транзистор. Цепляем лампу 220v мощностью 40-60 Вт и смотрим реакцию блока питания на включение. Проверяем все напряжения на выходе БП. Ищем вторичные стабилизаторы на плате. Могут быть простые КРЕНки. Проверяем их.
Вооружаемся лупой и ищем непропаи. Все подозрительные места пропаиваем.
Конденсаторы по питанию строчки меняем все!(те, что на 160v). Кадровая схема может коротить, проверяем ее.

VASILI писал(а): ↑

06 дек 2023, 10:10

Транзистор выходной строки цел?

У этих простых телевизоров питание строчной развертки не отключается. Строчный транзистор всегда подключен к питанию через трансформатор. Если он пробит, то блок питания просто не запустится. У этого ТВ дежурка есть, по всей видимости строчная развертка не запускается.

Taurus писал(а): ↑

06 дек 2023, 00:10

как раз BUT11APX у меня и стоит. Ради профилактики заменил - не помогло.

Ну раз смена строчного транзистора не помогла, тогда разорвите цепь питания строчной развертки, в месте где отмечено зеленым, достаточно выпаять дроссель 5551 и повесить на кондёр который вы меняли 47Мкф на 160 вольт, лампочку на 220v от 25 до 60 ватт, отмечена красным и если после включения с пульта или с морды, лампочка загорится, то ТДКСу кирдык отмечен красным
хотя можете конечно пайки этого ТДКСа проверить, часто они отваливаются и телики не включаются. Пайки проверяйте до подключения лампочки.
