Как зовется первый радиоприемник с применением микросхем?
Разумеется, отечественный

Меридиан-201, 1971 г. 3 микросхемы.

dimfly, "Орион-301" тоже 1971 года. Отсюда и вопрос.

Если верить журналу Радио, то первым был Урал-301.

Можно ли считать 237-ю серию микросхемой? Вообще то это микросборка из безкорпусных элементов... К тому же в более раннем Меридиане 1967-го года были сборки схем из миниплат, которые ну никак нельзя назвать микросхемой.

rust31 писал(а): ↑

14 май 2023, 23:17

Можно ли считать 237-ю серию микросхемой?

Можно. Гибридные микросборки изначально считались микросхемами.
Цитата (из справочника по технологии изготовления микросхем): Гибридно-плёночные микросхемы включают в себя плёночные пассивные элементы (резисторы и конденсаторы), коммутационные проводники, нанесённые непосредственно на подложку из изоляционного материала, и бескорпусные полупроводниковые кристаллы (транзисторы, диоды, диодные матрицы, несложные микросхемы), монтируемые на той же подложке. Пассивные элементы и проводники могут быть выполнены по тонкоплёночной или толстоплёночной технологии.

rust31 писал(а): ↑

14 май 2023, 23:17

Можно ли считать 237-ю серию микросхемой?

В документации везде называют микросхемой , в документации по новей даже уточняют что интегральная микросхема. Понятно что все привыкли к исполнению на одном кристалле , но такие ГОСТ были ...
http://www.155la3.ru/datafiles/k2zha371_pasp.pdf
Вспоминается даже старая заводская шутка "в СССР выпустили самую большую микросхему в мире - с 14 ножками и 2 ручками , для переноски"

Vygandas писал(а): ↑

14 май 2023, 23:43

но такие ГОСТ были

Все наши ГОСТы это в большей степени перепечатки стандартов СЭВ...чаще всего буква в букву.
Кстате первая микросхема, которая у нас была выпущена была как раз гибридная толстоплёночная.

Serjio писал(а): ↑

15 май 2023, 00:06

...Все наши ГОСТы это в большей степени перепечатки стандартов СЭВ...чаще всего буква в букву....

Ну это вы с ног на голову все...В рамках СЭВ все национальные стандарты принимались совместно и потом оформлялись как стандарт СЭВ. А вот первоисточником часто являлись международные рекомендации (в части связи например -МККТТ)

Shuare писал(а): ↑

15 май 2023, 10:07

В рамках СЭВ все национальные стандарты принимались совместно и потом оформлялись как стандарт СЭВ.

Стандарты СЭВ появлялись обычно лет на пять раньше наших ГОСТов.
Стандарт СЭВ 299-76 был принят в 1976 году, наш аналогичный ГОСТ 18725-83 в 1983 году.
Да и кстати первый ГОСТ на микросхемы появился в 1973 году. Тоесть до этого микросхемы делались только по ТУ.

Serjio писал(а): ↑

15 май 2023, 12:45

...
Стандарт СЭВ 299-76 был принят в 1976 году, наш аналогичный ГОСТ 18725-83 в 1983 году.

ГОСТ 18725-83 - принят взамен 18725-73. Т.е. на 3 года раньше СЭВ

Vygandas писал(а): ↑

14 май 2023, 23:43

Понятно что все привыкли к исполнению на одном кристалле

Ничего, постепенно отвыкаем =)

Многокристальный процессор - самая настоящая гибридка.

old_hippie писал(а): ↑

15 май 2023, 14:11

Многокристальный процессор - самая настоящая гибридка.

Современные процессоры стараются делать на одном кристалле, хоть там и много чего напихано, просто выход годных больше. Но все равно они гибридки по большому , там налеплено конденсаторов и даже резисторов.

Vygandas писал(а): ↑

15 май 2023, 14:23

Современные процессоры стараются делать на одном кристалле,

Последний процессор с более чем одним кристаллом Пентиум-Д , первый двуъядерник от Интела , просто взяли два кристалла от Пентиум-4 и запихнули в один корпус.

До этого гибридные процессоры были только в 90е годы , второй чип представлял собой кэш второго уровня , на одном кристалле с ЦП его тогда делать не умели:

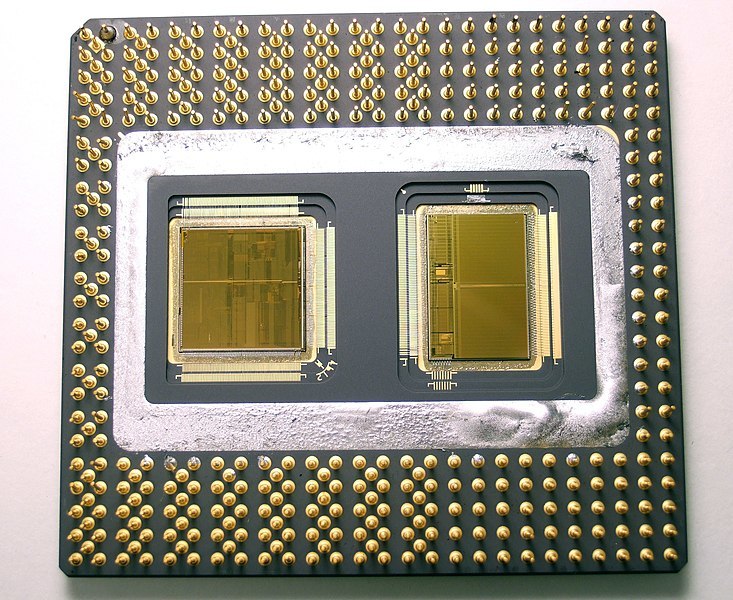

Редкий Пентиум Про:

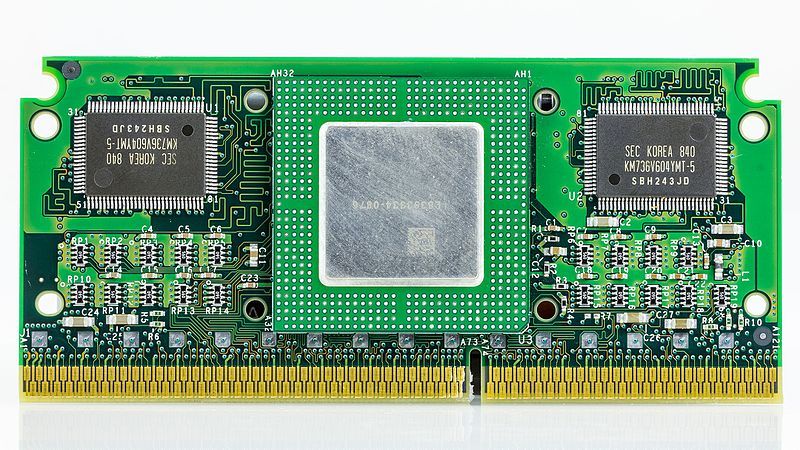

Массовые процессоры Пентиум 2,3 под Слот 1:

ДедФеном писал(а): ↑

15 май 2023, 14:32

Последний процессор с более чем одним кристаллом Пентиум-Д , первый двуъядерник от Интела , просто взяли два кристалла от Пентиум-4 и запихнули в один корпус.

Много исключений есть. Знаю и про Пень-Про и прочие которые имели по два кристалла.
Последний который щупал это i3-1125G4 , чистил ультрабук , там два кристалла , если интересно сами найдёте, не получается что то сюда прицепить картинку

Shuare писал(а): ↑

15 май 2023, 13:54

ГОСТ 18725-83 - принят взамен 18725-73.

ГОСТ 73 года не является стандартом СЭВ, он писался согласно ОСТ11-П0.073.007-72. Тоесть для внутреннего пользования. Он сильно отличается от ГОСТ 18725-83 и в итоге не может быть использован вообще.

Serjio писал(а): ↑

15 май 2023, 16:21

... ГОСТ 73 года не является стандартом СЭВ, ...

Я просто показал, что внутренний ГОСТ был принят ДО стандарта СЭВ, потом появился стандарт СЭВ 299-76, потом пошли коррекции 83г и далее (86, 87, 91...)

Парни, вы хотя бы про ранее упомянутые приёмники рассказали. Как в эксплуатации, слабые и сильные стороны, об общих чертах троицы. Итд и тп. Лично мне интересно узнать про Орион-301.

Ирина писал(а): ↑

15 май 2023, 19:35

Парни, вы хотя бы про ранее упомянутые приёмники рассказали...

Извините, увлеклись

Shuare, ничего страшного.)

А как назывался безындукционный приёмник на комплекте 548ХА1/ХА2?... Понятно, что тупиковая ветвь эволюции, имеющая в себе теоретическую ошибку... Но ведь было.
Его Виктория Ирмес продвигала, из ВНИИРПА.

Ирина писал(а): ↑

15 май 2023, 19:35

Лично мне интересно узнать про Орион-301.

А что про него говорить то? Он далеко не первый приёмник на микросхемах.
А вообще про него целая книжка образца 1977 года написана:

Ирина писал(а): ↑

15 май 2023, 19:35

об общих чертах троицы

Троица выглядит иначе: Урал-301, Украина-201, Меридиан-201.

Сейчас КУЧА процов АМД ажно на 8 кристаллах встречаются.

Serjio писал(а): ↑

15 май 2023, 22:13

Где то есть у меня такая книжка из тех лет... В начале 70-х многое из радиоаппаратуры делали на германиевых элементах.
Честно говоря я вообще никогда не видел микросхем из германиевых элементов, и была ли в истории такая микросхема?

rust31 писал(а): ↑

16 май 2023, 19:21

микросхем из германиевых элементов, и была ли в истории такая микросхема?

Были. И долго были. 102 и 116 серии.
Картинка из Интернета

Борисович писал(а): ↑

16 май 2023, 21:11

102 и 116 серии.

Даташит на одну из них образца 1965 года: https://www.computer-museum.ru/books/isr12-2.pdf
Забавно так некоторые моменты написаны.
Как по мне то 237 серия вообщем то не шедевр. Гораздно интереснее 235 серия во всех планах. Вроде даже я видел радиоприёмник в конце 80-х на комплекте из этих микросхем. Но что то поиском не нашёл. Может кто помнит что за приёмник?
Вот и комплект у меня сохранился:
