Здравствуйте, ищу схему унч в хорошем качестве, чтобы было видно номиналы всех радиодеталей, в музее БАМЗ есть но не четкая фото . http://www.rw6ase.narod.ru/index1/mag_m ... us205.html , поделитесь кто имеет.

По той ссылке "плохо видно" фото чего- ???

ООО простите меня я ошибся ссылкой, http://www.rw6ase.narod.ru/index1/mag_m ... us205.html это мне уже рекомендовали, да там четкое изображение но унч не тот что ищу, это не русь 205-1. На вашем форуме есть тема viewtopic.php?f=3&t=103345 от bluezmoon но к сожалению там фото не четкое, нужем именно этот унч там перед ун7 стоят 2 транзистора. он то мне и рекомендовал в бмз посмотреть.

Витал, да и там все номиналы видны.
Какие нечитаемы?

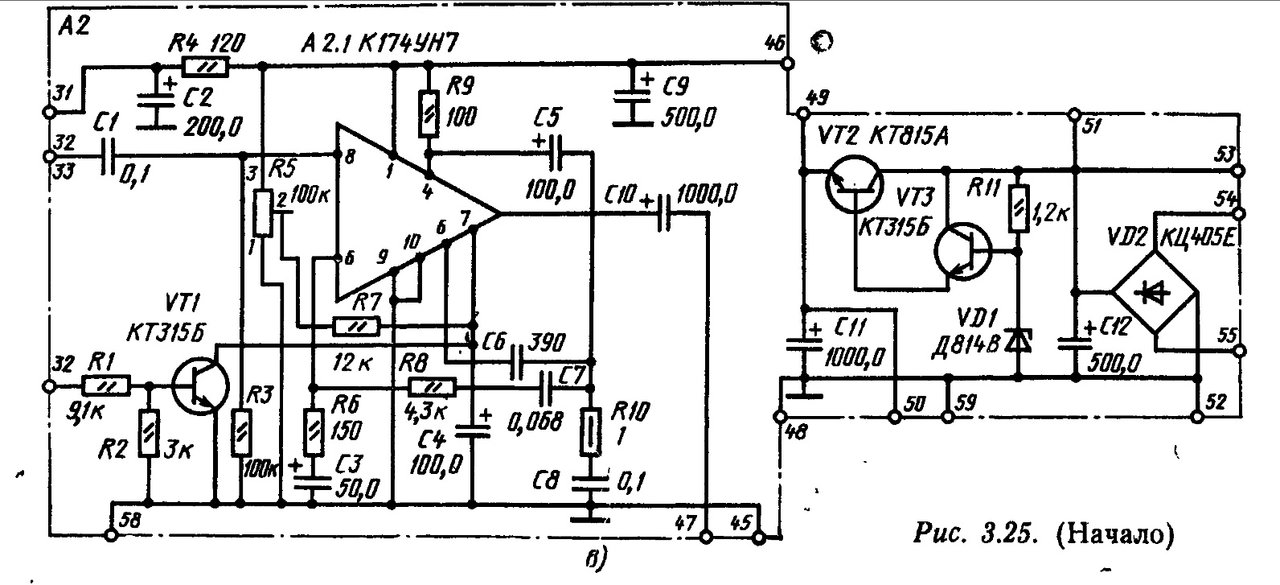

А так?Обратитесь к автору выкладываемой схему.

YSW, да это то что надо, можете сделать фото четче, я его распечатал но на исгибе темновато. Это ищет мой сосед, пенсионер радиолюбитель так сказать, любит мастерить и тд, так ему нужна схема усилителя на ун7 от этого магнитофона, у него была она как то перерисованная в тетрадку но, потерялась, щас бредит хочет этот усилок собрать и тд., видит через двое очков.

Витал, а недосуг САМОМУ помочь соседу и ЛИЧНО перерисовать-то картинку?!
Вместо печатанья просьб- время ушло бы не больше.
Полное иждевенчество ...

Витал, к сожалению более ни чем не помогу.Это скришот с нета.

Понял. Какой номинал R5?

R5-100kOm,да вы скачайте фото и в редакторе увеличивайте-видно.
