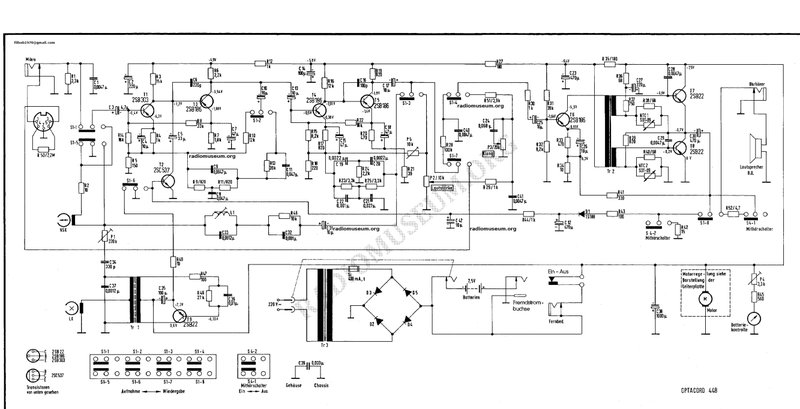

Добрый день уважаемые господа. Есть такой простой кассетник LOEWE Optacord 448. Как то неожиданно перестал записывать. То есть запись есть но очень тихая и не стирает. Как я понял, не работает генератор подмагничивания и стирания на транзисторе Т9. Схему прилагаю. Замерил напряжения на транзисторе в режиме записи, получились совсем другие , чем указаны на схеме. На эмиттере 0 В, вместо -7,3 В, на базе и коллекторе по 8 Вольт. Может это быть проблема в транзисторе? Потому что проверил все элементы вокруг они рабочие. обрывов нет, замыканий тоже. Если это транзистор на какой современный аналог его можно заменить? Просто магнитофон стоял полгода, и перестал записывать. Никто его не трогал.

Схему совершенно не разобрать , зашакалена

filbob1970 писал(а): ↑

01 мар 2023, 23:28

На эмиттере 0 В, вместо -7,3 В, на базе и коллекторе по 8 Вольт. Может это быть проблема в транзисторе?

Конечно в транзисторе. Напряжение эмиттера и базы сильно друг от друга не отличаются.А тут целых 8 вольт.

Vygandas писал(а): ↑

01 мар 2023, 23:45

Схему совершенно не разобрать , зашакалена

странно на компьютере схема нормально видна, а при загрузке ставлю максимальное разрешение 1280 и загрузить полностью, ничего действительно не видно. Что то не так делаю? сейчас увеличил только часть схемы генератора

vatsur писал(а): ↑

02 мар 2023, 01:08

filbob1970 писал(а): ↑

01 мар 2023, 23:28

На эмиттере 0 В, вместо -7,3 В, на базе и коллекторе по 8 Вольт. Может это быть проблема в транзисторе?

Конечно в транзисторе. Напряжение эмиттера и базы сильно друг от друга не отличаются.А тут целых 8 вольт.

Да, действительно транзистор был не исправен. Он так там плотно упакован, что его достаточно трудно выпаять. Решил заменить на ГТ402Б, пожертвовав радиоприемником Сокол 308.(временно чтобы проверить). И хотя напряжения были на база ти коллекторе в 2 раза больше, чем указаны на схеме, запись прекрасно заработала. измерил осциллографом на головке сигнал, синусоида 62,5 кГц, 4,5 В амплитуда.
Но ГТ402 больше в 2 раза, поэтому придется его отдельно где то ставить . Не знаю как повлияет это на запись в плане помех. Или может посоветуете другой транзистор меньшего размера?

Посмотрите параметры и сравните. Чего гадать?
https://transistordata.com/bjt/2sb22

filbob1970 писал(а): ↑

02 мар 2023, 15:36

А можно ли его заменить на отечественный ГТ402

У 402-го частота маленькая, попробовать можно, но может не хватать напряжения ВЧ. Наверное из советских П605 туда самый раз, ну, или П308

vatsur писал(а): ↑

02 мар 2023, 15:51

filbob1970 писал(а): ↑

02 мар 2023, 15:36

А можно ли его заменить на отечественный ГТ402

У 402-го частота маленькая, попробовать можно, но может не хватать напряжения ВЧ. Наверное из советских П605 туда самый раз, ну, или П308

ГТ402 с запасом перекрывает все требуемые параметры, в том числе по частоте. Посмотрите даташит на 2SB22 по моей ссылке.

Секция переключателя S1-6 нормально "звонится"?

Всем спасибо. ГТ 402Б подошел все работает. Всем мирного неба над головой.
