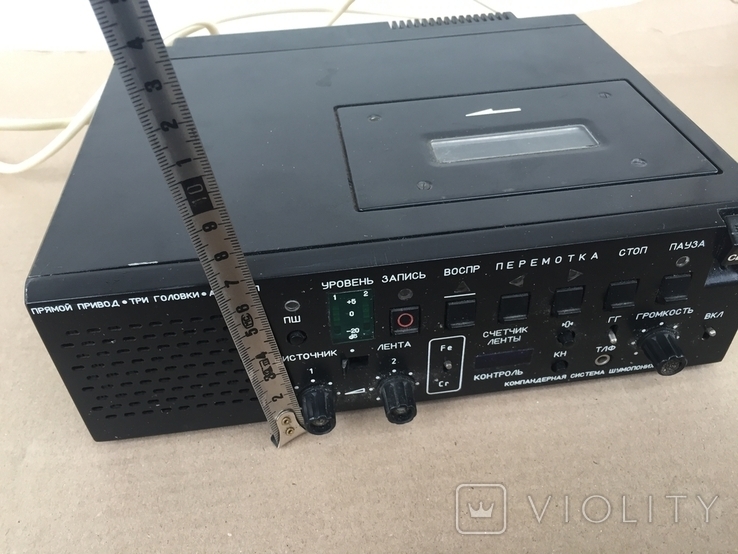

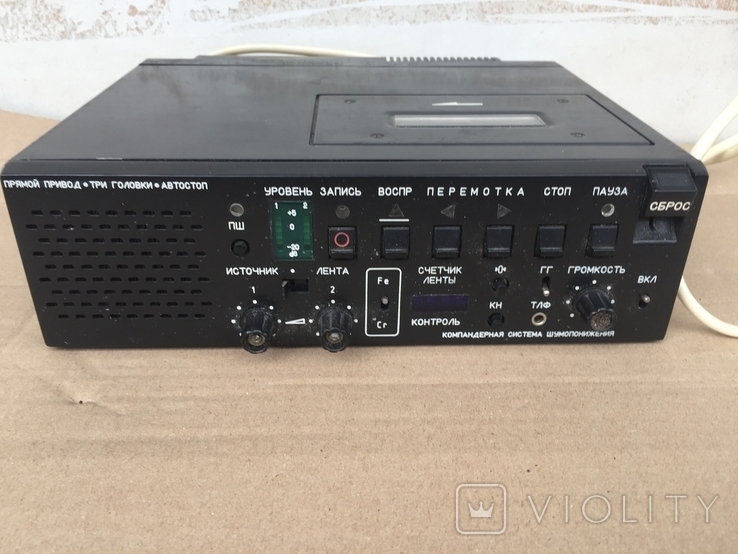

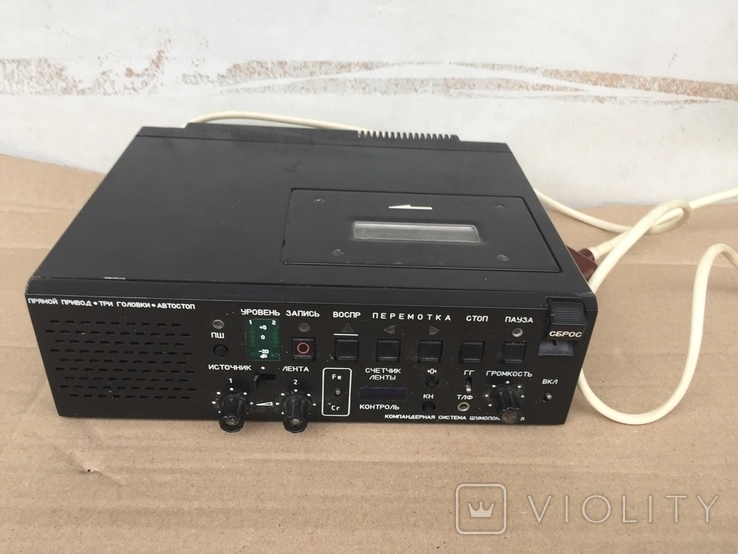

Весьма интересный аппарат продался сегодня. Устройство явно заводское, сделано в СССР, 3 головки, прямой привод, компандерная СШП. Похоже на какое-то военное. Собственно смотрите фото. На корпусе устройства нет никаких названий, есть серийный номер
Кто что знает про такие аппараты?

Зачем военным индикатор уровня записи, переключатель типа кассеты, регулировка уровня записи, дистанционное управление?

Может и не военный но точно не бытовой , может где нибудь на гражданском корабле или самолёте стоял.

Форм- фактор напоминает Весну 101.

deadhead писал(а): ↑

28 фев 2023, 19:58

на какое-то военное.

Имхо, на какое-то самодельное.

Alexmax писал(а): ↑

01 мар 2023, 03:51

deadhead писал(а): ↑

28 фев 2023, 19:58

на какое-то военное.

Имхо, на какое-то самодельное.

самодельное вряд ли. Кстати, изделие довольно компактное. Как минимум, разъемы выдают "фабричное" изготовление .
Что то не бытовое - точно!
Может даже и космическое - почему бы и нет? (в каком то космического профиля музее видел в ряду прочей бортовой утвари магнитофон для орбитальной станции - то была вполне себе "земная" Весна 207, пристегнутая ремнями.)))
Вот из той же оперы. Может и этот среди них есть - искать лениво.
https://s00.yaplakal.com/pics/pics_orig ... 508300.jpg

владлен писал(а): ↑

01 мар 2023, 07:23

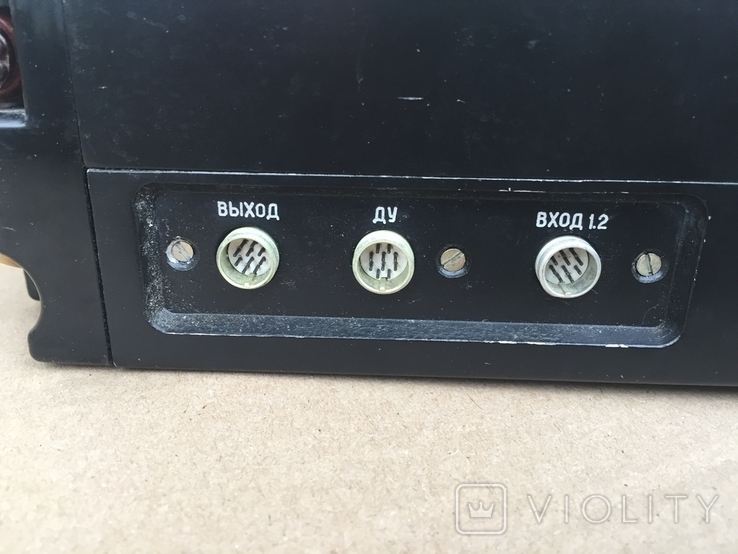

Как минимум, Разъемы выдают фабричное изготовление

В самодельный магнитофон тяжело поставить фабричные разъемы? Не знал. )))
Кулибин делал его на родном заводе. По ручкам судя - завод приборный. )))

владлен писал(а): ↑

01 мар 2023, 07:23

какая нить оповещалка или для радиоузла пионерскую зорьку крутить.

И зачем ей "компандерная система шумопонижения" ? Крутить "зорьку" с хромовых кассет? )))

В самодельный магнитофон тяжело поставить фабричные разъемы?

такие - зачем?

Кулибин делал его на родном заводе. )))

ага. нА Спор - поспорил с коллегами на бухло, что втиснет все это трехмоторное "малошумящее" чудо с ДУ
в габариты не более 70х210х180мм.

владлен писал(а): ↑

01 мар 2023, 07:35

такие - зачем?

Не "зачем" а "почему"..других на родном заводе не водилось. )))

других на родном заводе не водилось.

Хорошо, что хоть не 100500 полюсные ШР=ы у них там водились
Да, и других ЛМП , кроме трехмоторных - на этом заводе не водилось интересно, от чего корпус на родном заводе взялся, довольно непростой конструкции сложной формы. Видимо, на этом заводе и производили этот специальный магнитофон. Круг замкнулся.

Фото головок и всего что внутри можно посмотреть?

RikiTikiTavi писал(а): ↑

01 мар 2023, 07:50

Фото головок и всего что внутри можно посмотреть?

да он здесь на картинке тока)))
так же как и этот)) то же загадочный - 2х 3 голофф 2х3 мотрофф, да еще с какой то странной кнопкой "свет"
https://s00.yaplakal.com/pics/pics_orig ... 508317.jpg

всего что внутри можно посмотреть?

вот этот загадочный-квадро ))) вообще живьем видел - в Музее связи им. А.С. Попова стоит. Кто бывает в Санкт-Петербурге - можете сходить посмотреть, что за квадро-головы)) там поместились на стандартном УПМ-34))) может бабушки позволят под крышечку БГ заглянуть.
http://rw6ase.narod.ru/index1/mag_ml/mg ... er_kw2.jpg
обратите внимание - почти полное отсутствие кнопок на нем и где и чем, интересно, включается режим ЗАПИСЬ? )))
Лицевая панель любой функционал сдюжит, аки бумага все стерпит

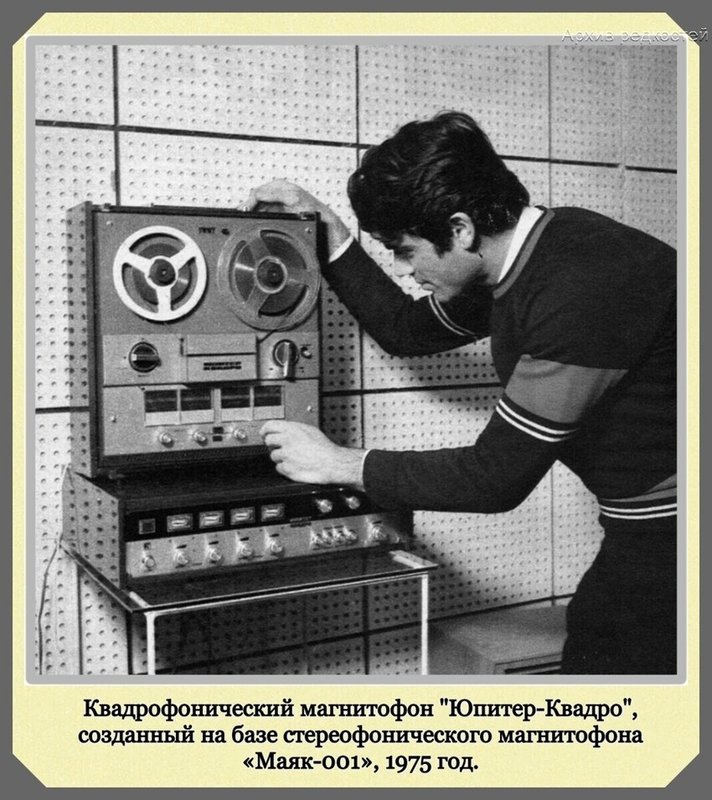

Вот он, красавец - в действии: готовится к записи чудо-квадро-фонограммы - мужчина настраивает уровень записи на 4 м канале))
коммент под фото ваще зашкварный - на базе маяк 001 - никак не меньше - интересно узнать, что Маяк 001 на УПМ 34 городили? )))) и что там вообще от Маяка001 базой стало этому чуду))
(Лично я "квадро"-магнитофон видел только в виде какого -нибудь речевого 4-х канального регистратора).

Alexmax писал(а): ↑

01 мар 2023, 03:51

deadhead писал(а): ↑

28 фев 2023, 19:58

на какое-то военное.

Имхо, на какое-то самодельное.

Глупость. Очевидно, что это заводское устройство. Чуть позже докину еще несколько фото. Фото внутренностей и голов нет, но есть фото ОТК пломбы. Зачем самодельщику пломба? Продавец писал что возможно из комплекта какой-то станции радиоразведки, но он и сам этого не знает, просто предполагает

RikiTikiTavi писал(а): ↑

01 мар 2023, 07:50

Фото головок и всего что внутри можно посмотреть?

Нельзя, нет фотографий.

Ссылка на аукцион
https://violity.com/112624054-kassetnyj-magnitofon

deadhead писал(а): ↑

01 мар 2023, 14:20

Продавец писал что возможно из комплекта какой-то станции радиоразведки

Глупость - верить в то, что говорит продавец. ))))
Конечно, если оно пару тыщ руб стоит, то как интересный экспонат пойдет. Но не более того.

Вообще по функционалу и габаритам смахивает на репортерский. "Три мотора" вряд-ли относится к протяжке, больно дохрена шестерен там видно, скорее всего по классической схеме один движок ведущий, один на перемотку, один на подвод каретки вместо соленоида (управление электронно-логическое как никак).

БП судя по всему сьемный и на это место должен цепляться батарейный отсек.

Будь это что-то военное или промышленное, не было бы надписей "Прямой привод - Три головки - Автостоп".

Репортерский портативный аппарат?

Alexmax писал(а): ↑

01 мар 2023, 14:25

deadhead писал(а): ↑

01 мар 2023, 14:20

Продавец писал что возможно из комплекта какой-то станции радиоразведки

Глупость - верить в то, что говорит продавец. ))))
Конечно, если оно пару тыщ руб стоит, то как интересный экспонат пойдет. Но не более того.

Ему никто не верит, а вот рассказывать, что это самоделка - глупость. Закончился аукцион на сумме примерно в $115

Возможно для спецслужб.
Подобный

HyC писал(а): ↑

01 мар 2023, 14:33

"Три мотора" вряд-ли относится к протяжке

Там нигде не указано три мотора, там указан директдрайв и три головки

deadhead писал(а): ↑

01 мар 2023, 15:17

Там нигде не указано три мотора, там указан директдрайв и три головки

Это меня глазоньки подвели. Написано три головки а прочел как три мотора.

Asmodey писал(а): ↑

01 мар 2023, 14:50

Будь это что-то военное или промышленное, не было бы надписей "Прямой привод - Три головки - Автостоп".

Тоже думаю об этом. Подобные надписи, как я понимаю, по большей части маркетинг и предназаначен, соответственно, для покупателей. Сомневаюсь, что сей аппарат продавался в магазинах. Для всяческих спецприменений эта информация не имеет значения - что дали, с тем и работают. Поправьте, если ошибаюсь.

Учитывая место продажи (Украина) - это может быть что-то кооперативно-постсоветское.
Надписи на корпусе тоже типичные для самоделок, пантографом такие делаются и краской затираются.
У меня есть несколько самодельных приборов с надписями, сделаными подобным образом.

Asmodey писал(а): ↑

01 мар 2023, 14:50

Репортерский портативный аппарат?

Ему тем более не нужно ни стерео, ни 3 головки.

deadhead писал(а): ↑

01 мар 2023, 15:05

глупость

..это отдавать за это

deadhead писал(а): ↑

01 мар 2023, 15:05

$115

.

Интересно, а что за кнопка "КН"? По всем признакам имеет отношение к счетчику. И, кстати, по ссылке от Shurup4ik, аппараты имеют некоторые "общие черты" (и "КН" там тоже есть).

В некоторых организациях могли проводиться НИРовские разработки, результатом которых мог оказаться единственный образец, не пошедший в ОКР и в серию по уважительным причинам. Данный образец по некотрым вторичным признакам предполагает такую возможность.

1478vlad, но ТЗ на ОКР кто-то же составлял, в процессе - согласовывал выполнение этапов... Уж насколько должно было уйти вразнос, чтоб возникли некие уважительные причины для не выпуска неширпотребного изделия.

Это мог быть опытный аппарат, может даже прототип той-же "Леммы". Еще всякие экзотические аппараты были для синхронной записи звука при киносъемке. На второй канал вполне могут писаться комментарии режиссера/оператора.

Deni писал(а): ↑

01 мар 2023, 17:38

Интересно, а что за кнопка "КН"?

Может аналог режима память - обратная перемотка до "000" на счетчике.

КН- может быть и контроль напряжения батарей.

Wladimir_TS писал(а): ↑

01 мар 2023, 18:08

Это мог быть опытный аппарат

Вполне допускаю. Но тогда (как это часто бывает) его бы в том же КБ пустили на молекулы.

Wladimir_TS писал(а): ↑

01 мар 2023, 18:08

может даже прототип той-же "Леммы"

Скорее ее последователь. Наличие миниджека как бы намекает...

Wladimir_TS писал(а): ↑

01 мар 2023, 18:08

обратная перемотка до "000" на счетчике

Или запоминание текущих цифирек на "табло". Хм.. КН - контрольный "номер"

Xell писал(а): ↑

01 мар 2023, 17:03

Тоже думаю об этом. Подобные надписи, как я понимаю, по большей части маркетинг и предназаначен, соответственно, для покупателей.

Зачем наносить такие надписи "для покупателей" и никаких названий устройства и модели, которые как раз и предназначены для покупателей?

Для выставки (они бывали "не для всех")

Или репортерский, либо стоял в комплекте аппаратуры.

В конструкции сделан акцент на следующих параметрах:
- компактность
- высокое качество звука
- полный (всеядный) набор органов управления.

Также интересная особенность конструкции, что при высоких технических параметрах
- вопрос дизайна аппарат вторичен (он не предназначен, чтобы его созерцал потребитель)

Может в какой президентский лимузин/самолет ставился?

FAI4 писал(а): ↑

01 мар 2023, 19:05

Или репортерский, либо стоял в комплекте аппаратуры.

В конструкции сделан акцент на следующих параметрах:
- компактность
- высокое качество звука
при высоких технических параметрах

видимо я чой то пропустил, пардон - а где его ТЕХНИЧЕСКИЕ параметры написаны ?

deadhead писал(а): ↑

01 мар 2023, 18:27

Зачем наносить такие надписи "для покупателей" и никаких названий устройства и модели, которые как раз и предназначены для покупателей?

— Рабинович, над чем задумался?
— Да вот думаю, зачем в слове «Хаим» буква «р».
— Но в слове «Хаим» нет буквы «р»!
— Ну да, а если вставить.
— Но зачем?!
— Вот и я думаю, зачем…

Одна из вариаций бородатого анекдота.


imho, это заводской самопал, сделаный для себя любимого, на базе выпускавшегося там аппарата туманной специализации.

Откуда вообще уверенность в том, что все написанное на "морде" реально там есть?

ГГ это что?ГромкоГоворитель?Для кого это таким образом написано?Выключатель сети просто отпадный.

bluezmoon писал(а): ↑

02 мар 2023, 13:41

ГГ это что?ГромкоГоворитель?Для кого это таким образом написано?Выключатель сети просто отпадный.

Я так понял, переключатель типа ленты, телефоны-динамик и питание - это все тумблеры типа МТ?
И интересно вот что. Какая-то Лемма. Как я понял, единственный источник - это cqham. То есть нет нигде (или я плохо ищу) ни обсуждений этой техники, ни других фото, ни документации. Откуда взялось это название, может, во сне кому привиделось. Опять же на платах весьма вероятно должен быть номер с индексом завода, но никто этим не интересовался. Мутная какая-то история...

владлен писал(а): ↑

02 мар 2023, 06:55

FAI4 писал(а): ↑

01 мар 2023, 19:05

Или репортерский, либо стоял в комплекте аппаратуры.

В конструкции сделан акцент на следующих параметрах:
- компактность
- высокое качество звука
при высоких технических параметрах

видимо я чой то пропустил, пардон - а где его ТЕХНИЧЕСКИЕ параметры написаны ?

1. компандерная система ШП не будет работать при отсутствии точной настройки тракта.

2. Упрощенному магнитофону не нужен переключатель типа ленты

3. Примитивному магнитофону не нужно электронное управление режимами работы ЛПМ с индикацией и возможностью управления по ДУ

4. Примитивному магнитофону не нужен прямой привод (который обеспечивает минимальный К детонации)
Никто не будет заморачиваться дорогостоящими наворотами для обеспечения минимального Кдетонации и при этом не обеспечит высокие звуковые параметры (со звуком гораздо проще технически порешать все вопросы чем достигнуть достойный Кдетонации)

5. В отечественной истории крайне мало кассетников со сквозным каналом.
(это все аппараты топ-уровня для своего времени: Вильма-100/102, Маяк-010/011)

Все перечисленное свидетельствует о том, что у этого магнитофона крайне высокие параметры

Да уж, действительно загадочная поделка.

В какую сферу применения не ткни, везде какая-то несуразица получается.

- если бытовой, так разъемы не те и нет модели, марки
- военный, спецслужба - так слишком навороченный, неуместные "рекламные" надписи нахваливающие привод, головки и т.п.
- репортерский- вроде великоват, излишние навороты.
- для гражданских кораблей,самолетов, поездов- наоборот как-то мелковат, не брутален, излишне уделено внимание функции записи.
-для домов культуры, радиоточек и т.п - тож как-то не оно.

В общем как-то совсем не понятна его ниша, кому , для чего предназначался.

Все ж таки напрашивается мысль, что это кустарно-полузаводская поделка умельцев, в единичных экземплярах, периода развала предприятий, так и не нашедшая спроса (сбыта).

deadhead писал(а): ↑

28 фев 2023, 19:58

периода развала предприятий, так и не нашедшая спроса (сбыта).

Не знаю, как остальным участникам, но мне известно только одно предприятие (Е8), занимавшееся спец. устройствами для магнитной записи. Находилось оно как раз в Киеве

Федот писал(а): ↑

02 мар 2023, 21:16

- военный, спецслужба - так слишком навороченный, неуместные "рекламные" надписи нахваливающие привод, головки и т.п.

Кстати, не факт

https://www.yaplakal.com/forum3/topic2546562.html

springback писал(а): ↑

02 мар 2023, 21:57

Не знаю, как остальным участникам, но мне известно только одно предприятие (Е8), занимавшееся спец. устройствами для магнитной записи. Находилось оно как раз в Киеве

Ну а как Вильнюсское конструкторское бюро магнитной записи ? Тоже всякое выпускали в спец. изполнений

Из последнего VILMA R-01

http://rt21.getbb.ru/viewtopic.php?t=105483

Vygandas писал(а): ↑

02 мар 2023, 22:06

Тоже всякое выпускали в спец. изполнений

А что именно, если не секрет? Репортерский ведь это не совсем то. Тумблеров МТ нет. Да и запросто публикуется в интернете.
Кассетники Киевского НИИ выпуска 70 годов еще в двухтысячных были под грифами

springback писал(а): ↑

02 мар 2023, 23:14

А что именно, если не секрет?

Не секрет потому что я там не работал. Есть только всякие разговоры. Что попалось из документации по серьезней это П-425. А так только остатки на свалки всякие видел после деребана на драги
Фота посредственная есть магнитофона системы Погода

Федот писал(а): ↑

02 мар 2023, 21:16

- военный, спецслужба - так слишком навороченный, неуместные "рекламные" надписи нахваливающие привод, головки и т.п

Выставили военную тайну на обозрение.

для гражданских кораблей,самолетов, поездов- наоборот как-то мелковат, не брутален,

все таки после всех версий остается космос - там каждые 100грамм массы на счету, да и мелкие габариты немаловажны! И технические данные не на последнем месте
viewtopic.php?p=2332385#p2332385

владлен писал(а): ↑

03 мар 2023, 07:09

все таки после всех версий остается космос

Я ставлю на спецслужбы.
Язь тоже в металлическом макинтоше.

Некоторые дополнительные фото

Почему "сброс", а не "выброс"?

oldmao писал(а): ↑

04 мар 2023, 12:36

Почему "сброс", а не "выброс"?

Кто ж его знает Может какой-то казенный сленг, типа "Останов", "Сброс (кассеты)" и т.п.
