Вот такой интересный приемник раздобыл. Но много вопросов по идентификации. Итак, фото:

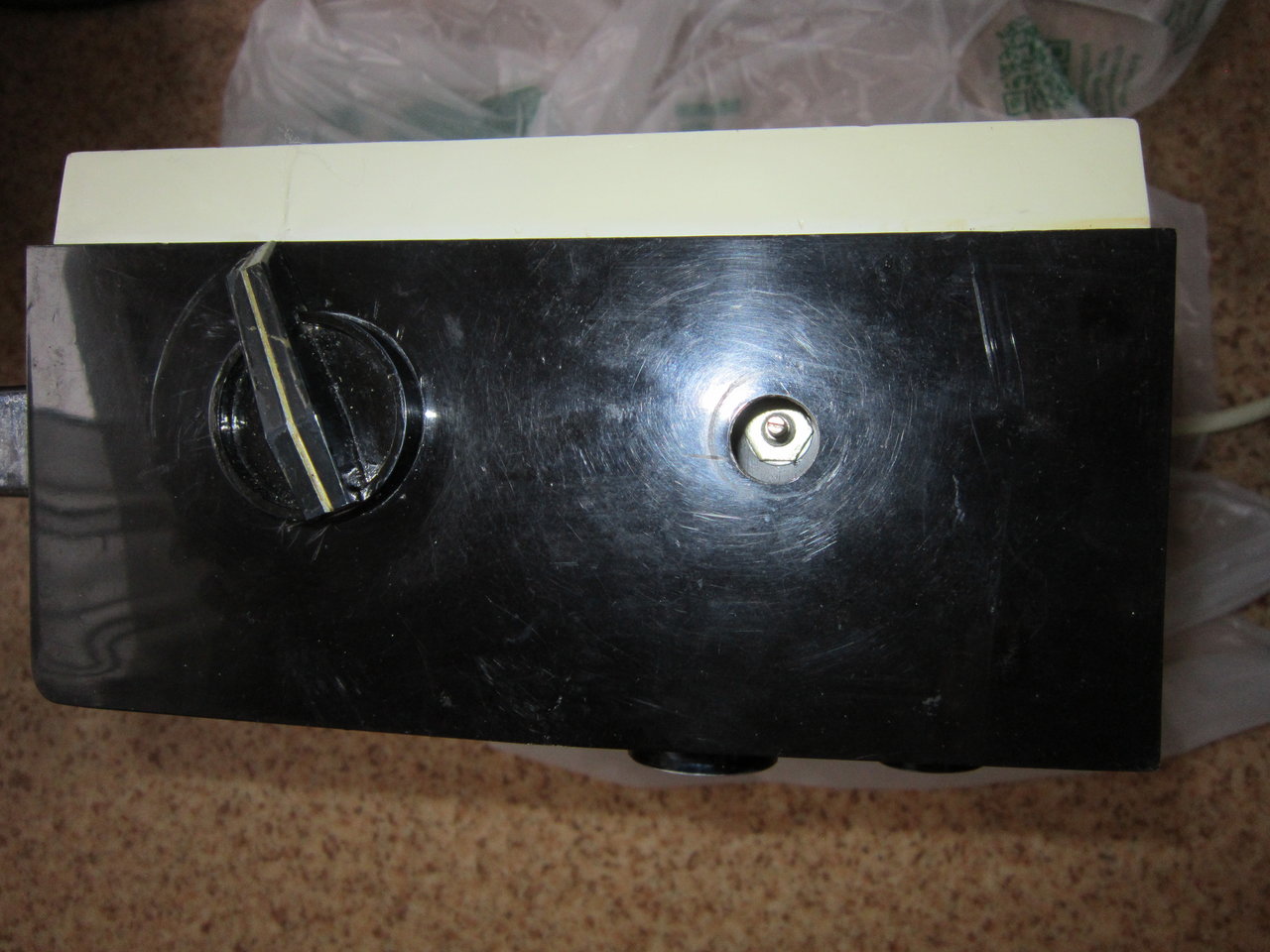

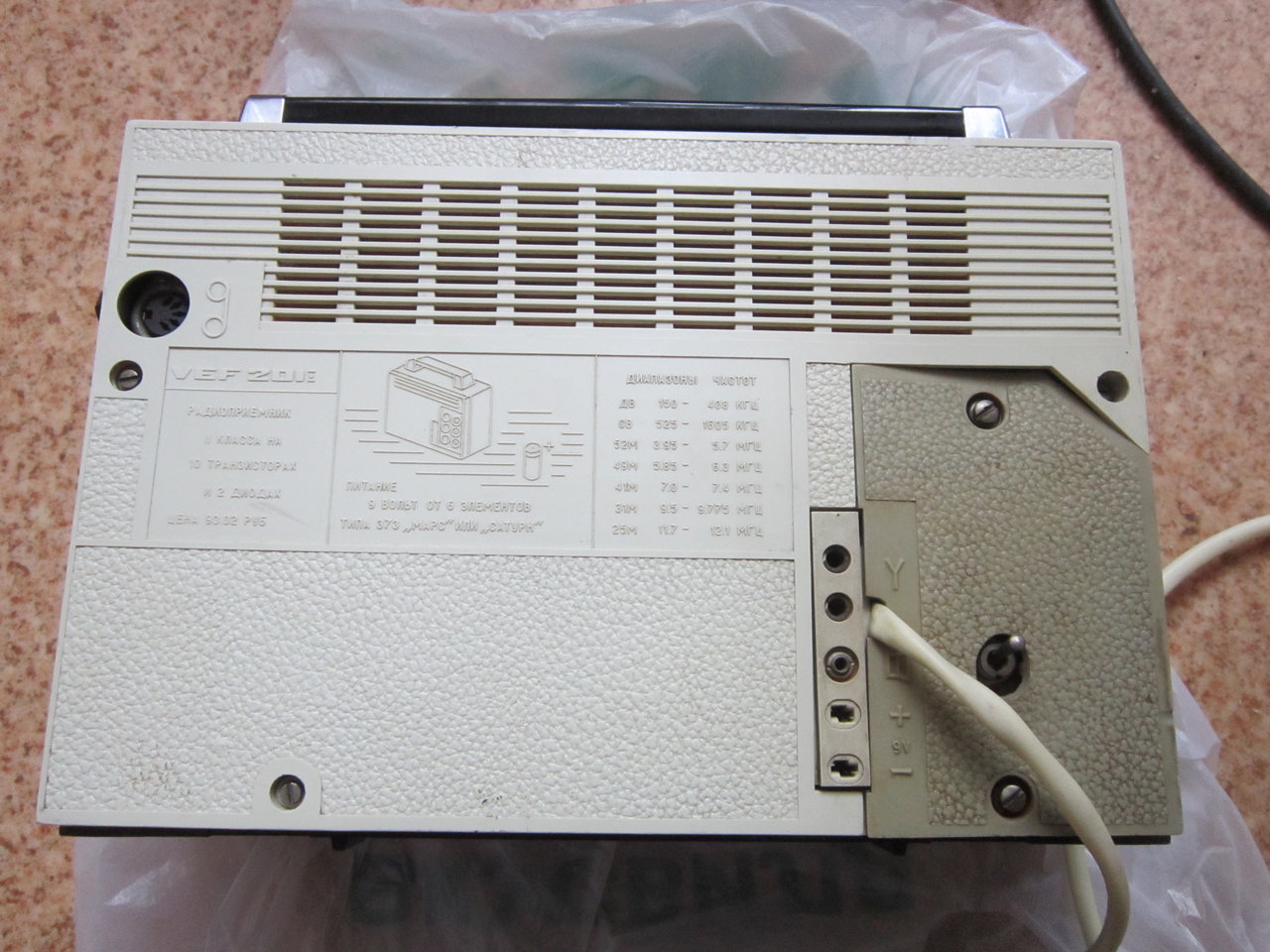

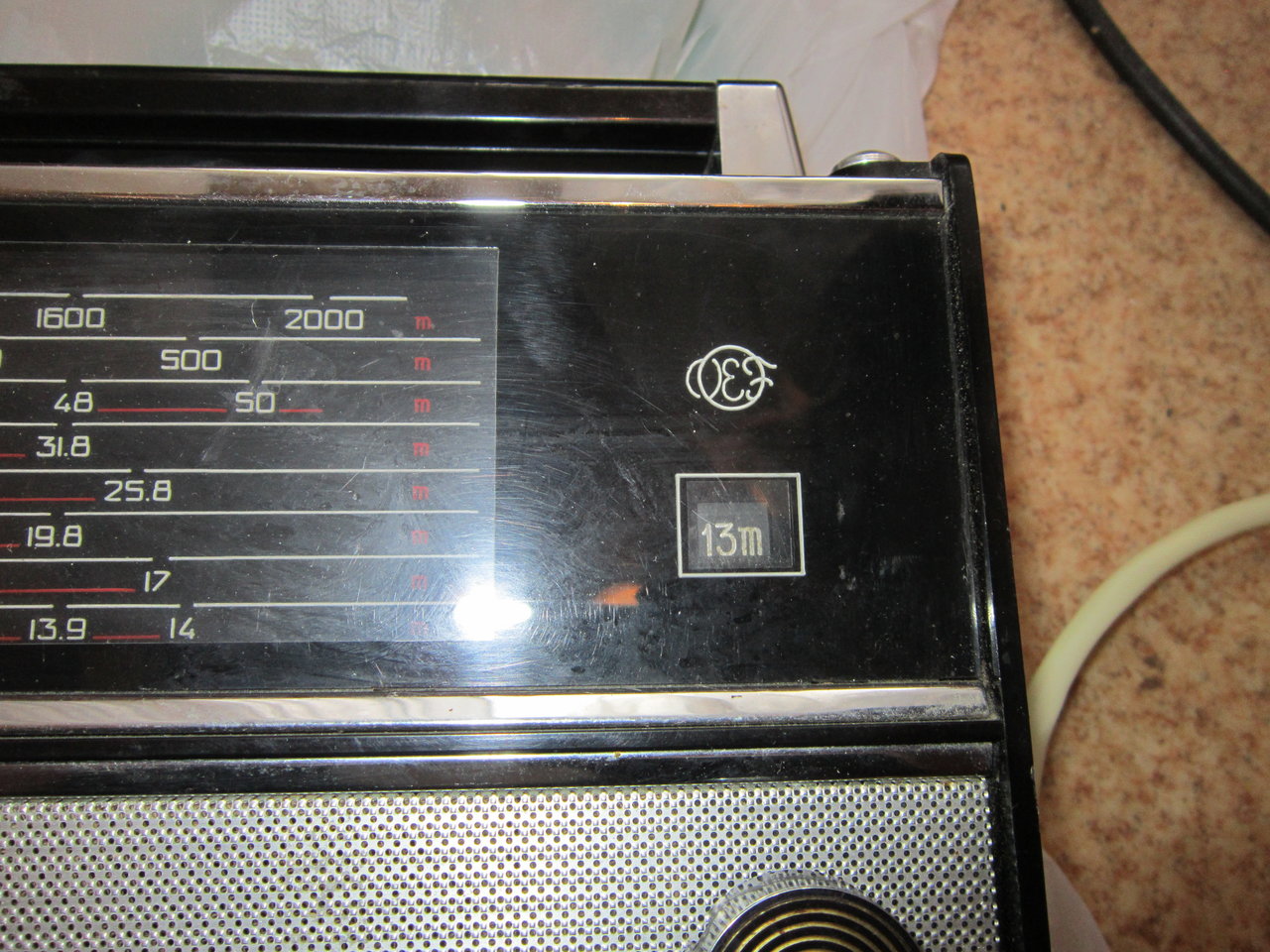

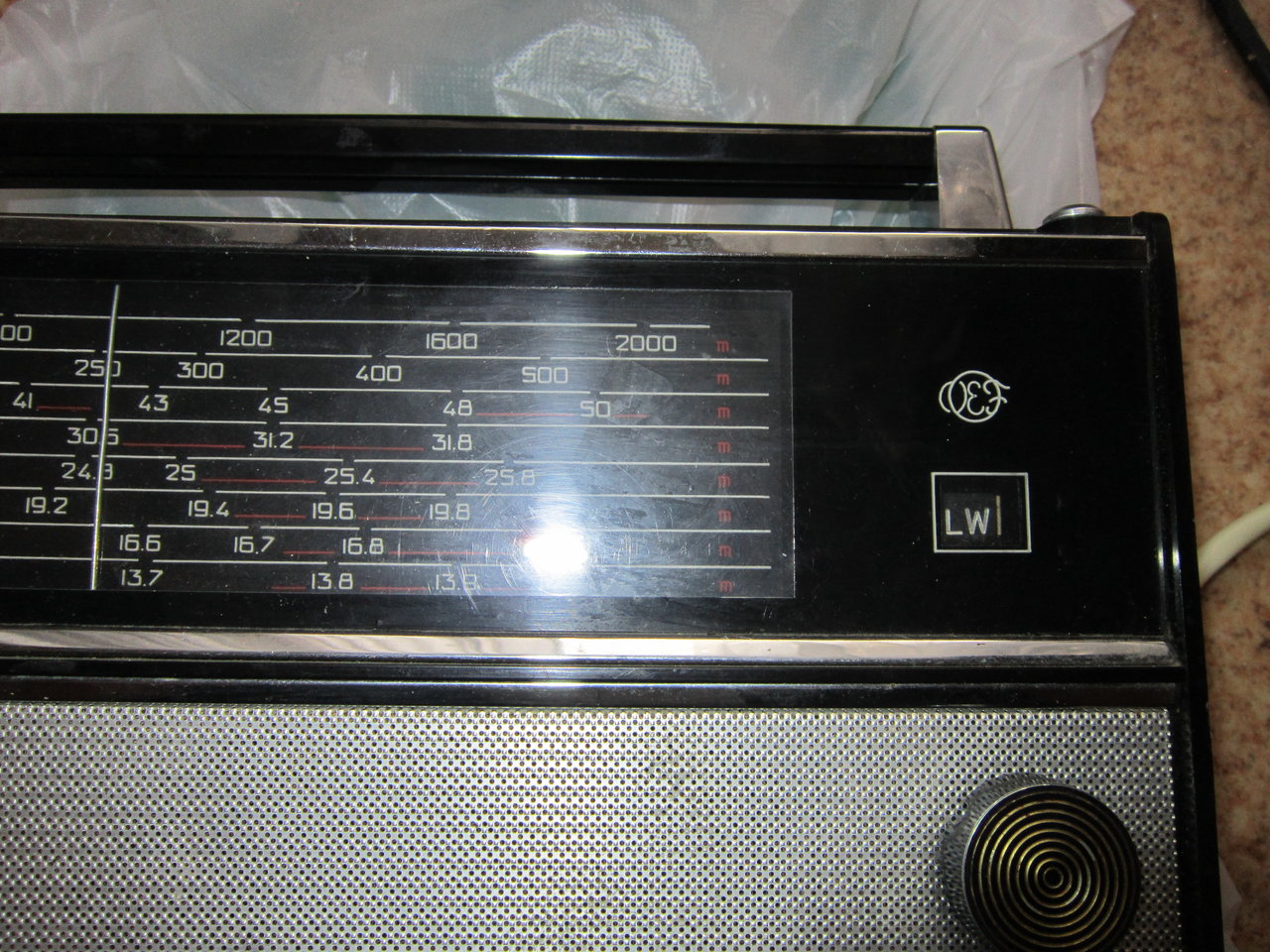

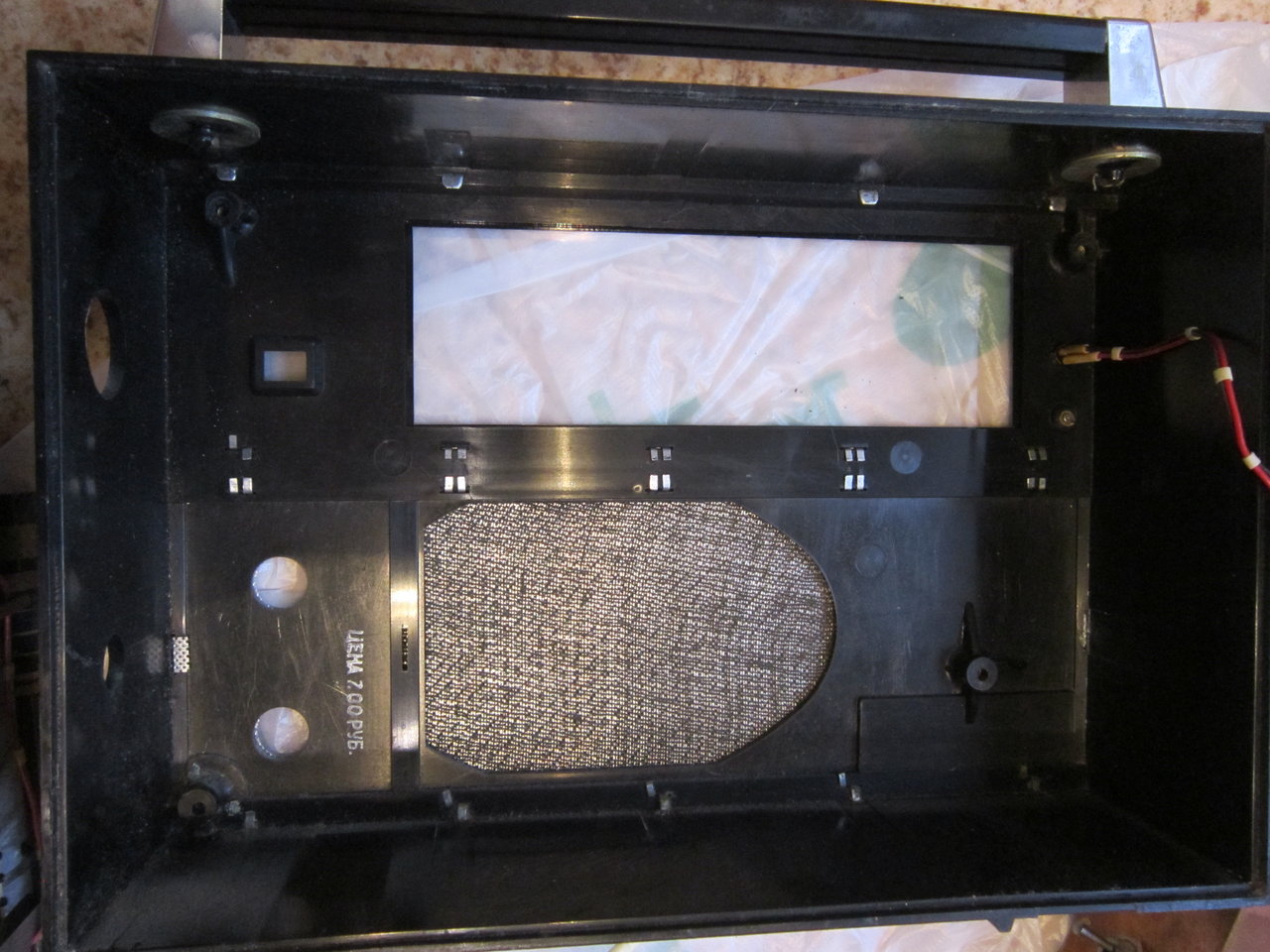

Вот, собственно, аппарат. На всех деталях корпуса - цены. Т.е. корпус, скорее всего, переставляли. Но! Стекло нестандартное, без полосочек и другие мелкие различия. Кому-то попадались такие? Далее - ручки с концентрическими проточками без обозначений - кто-то такие видел? По идее, как раз на 12-м обозначения не нужны.

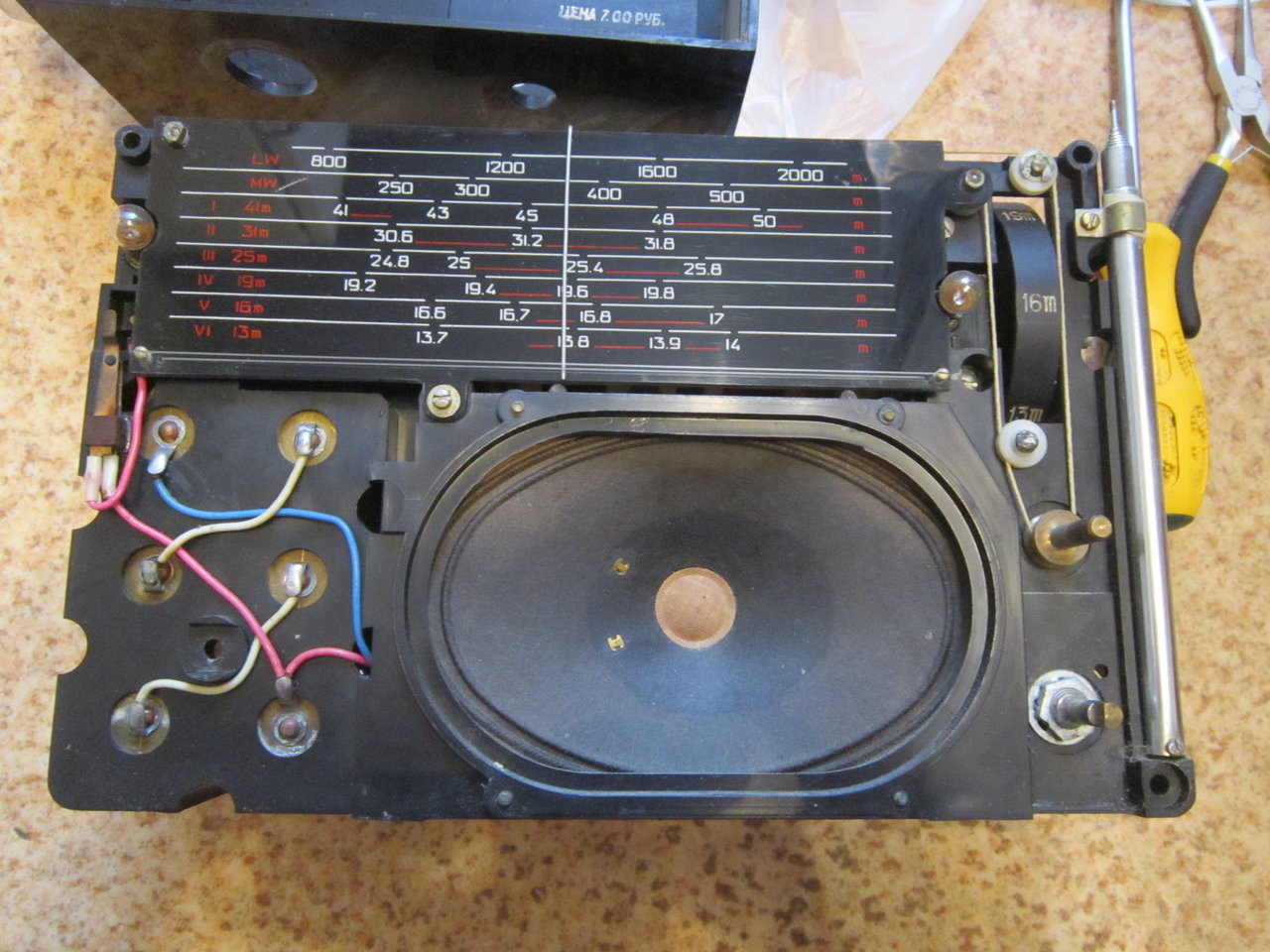

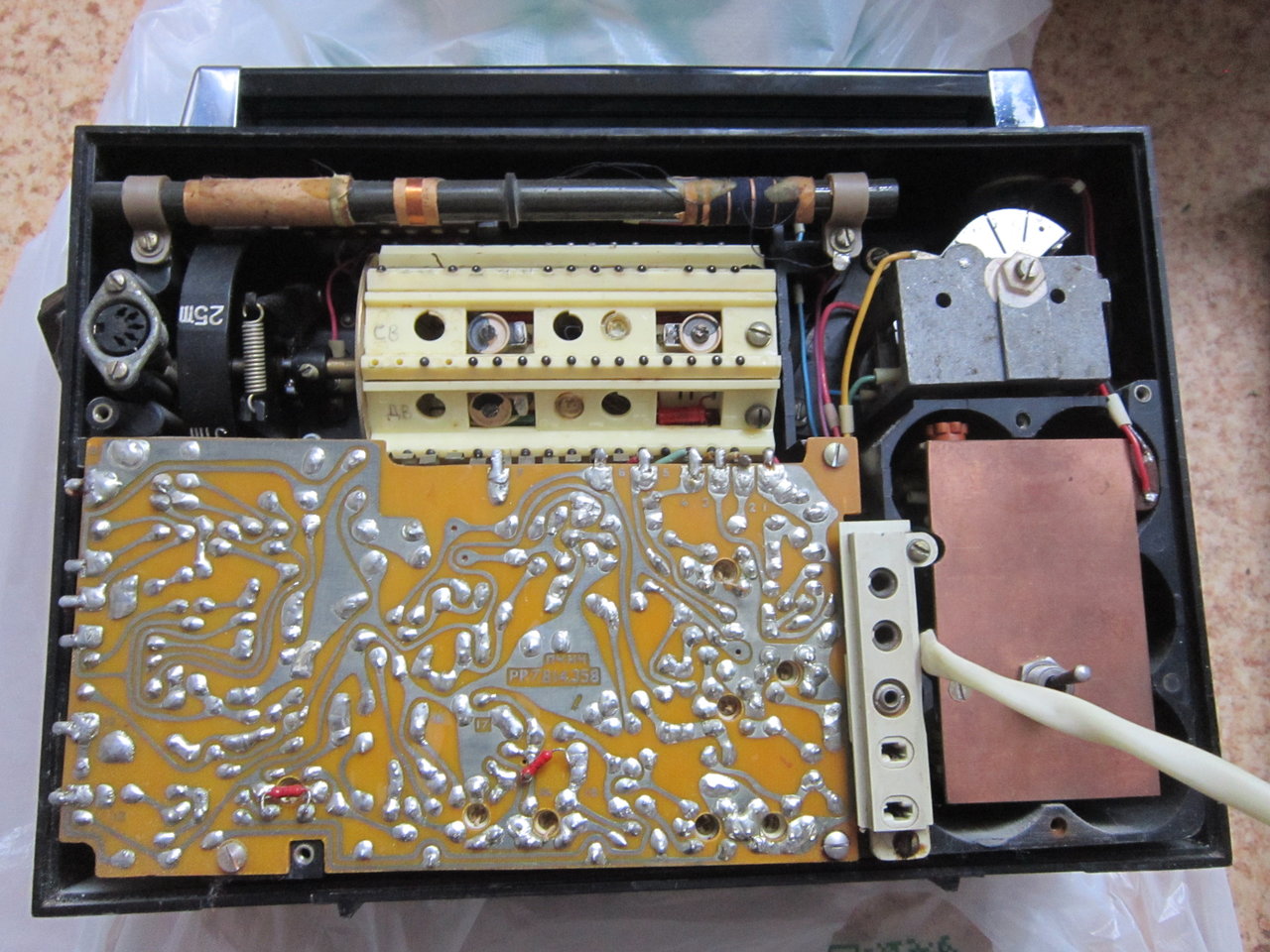

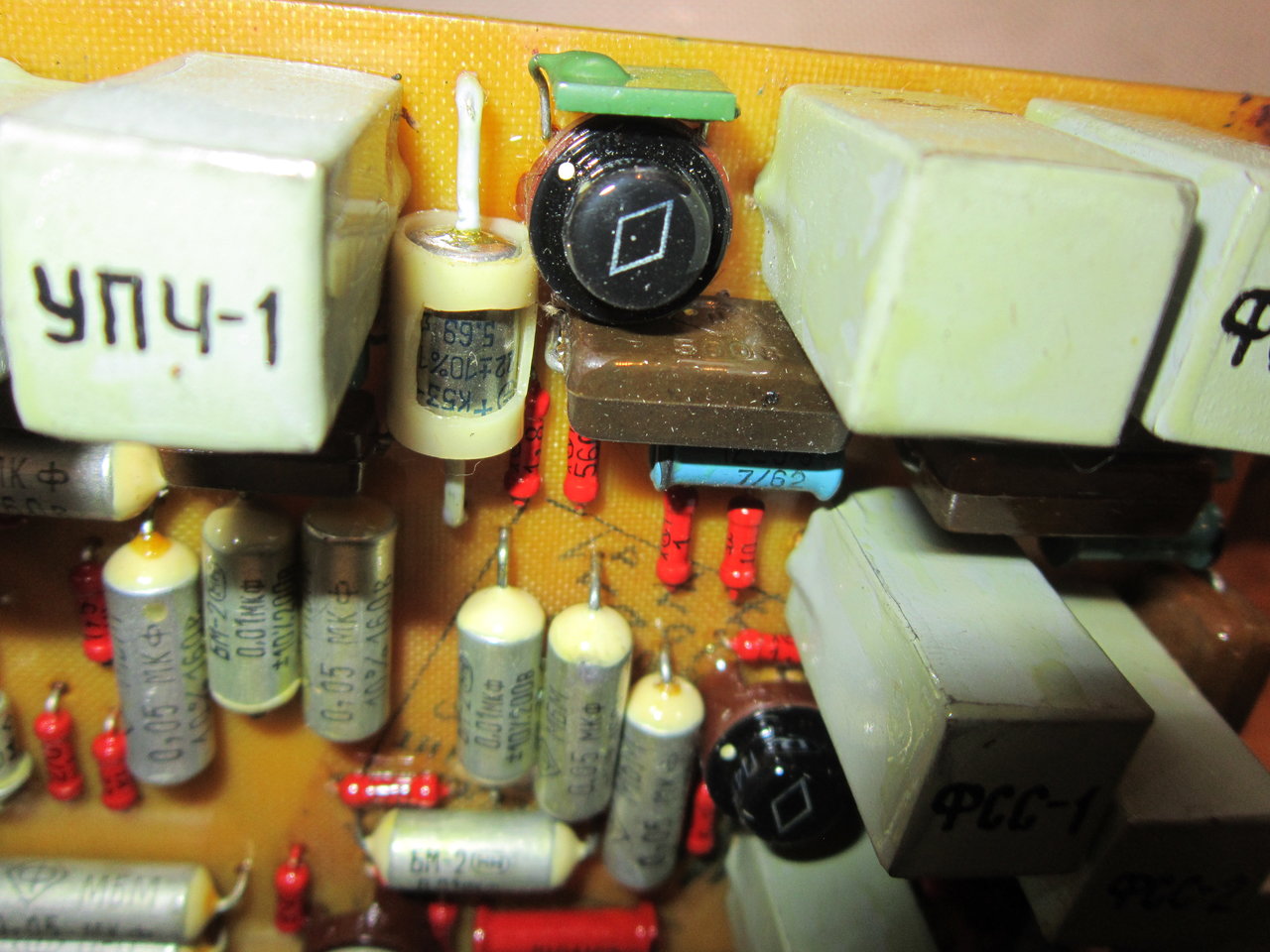

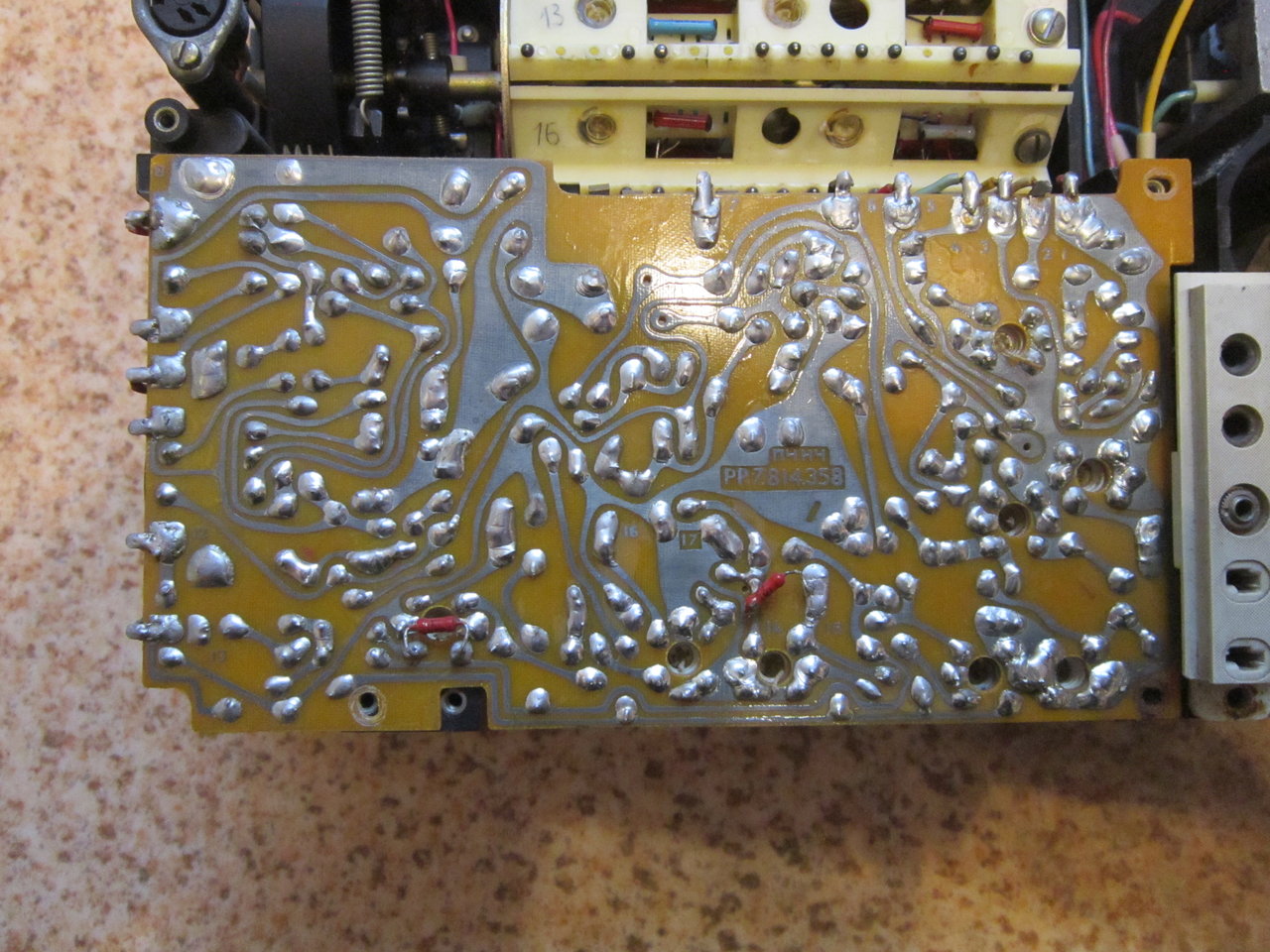

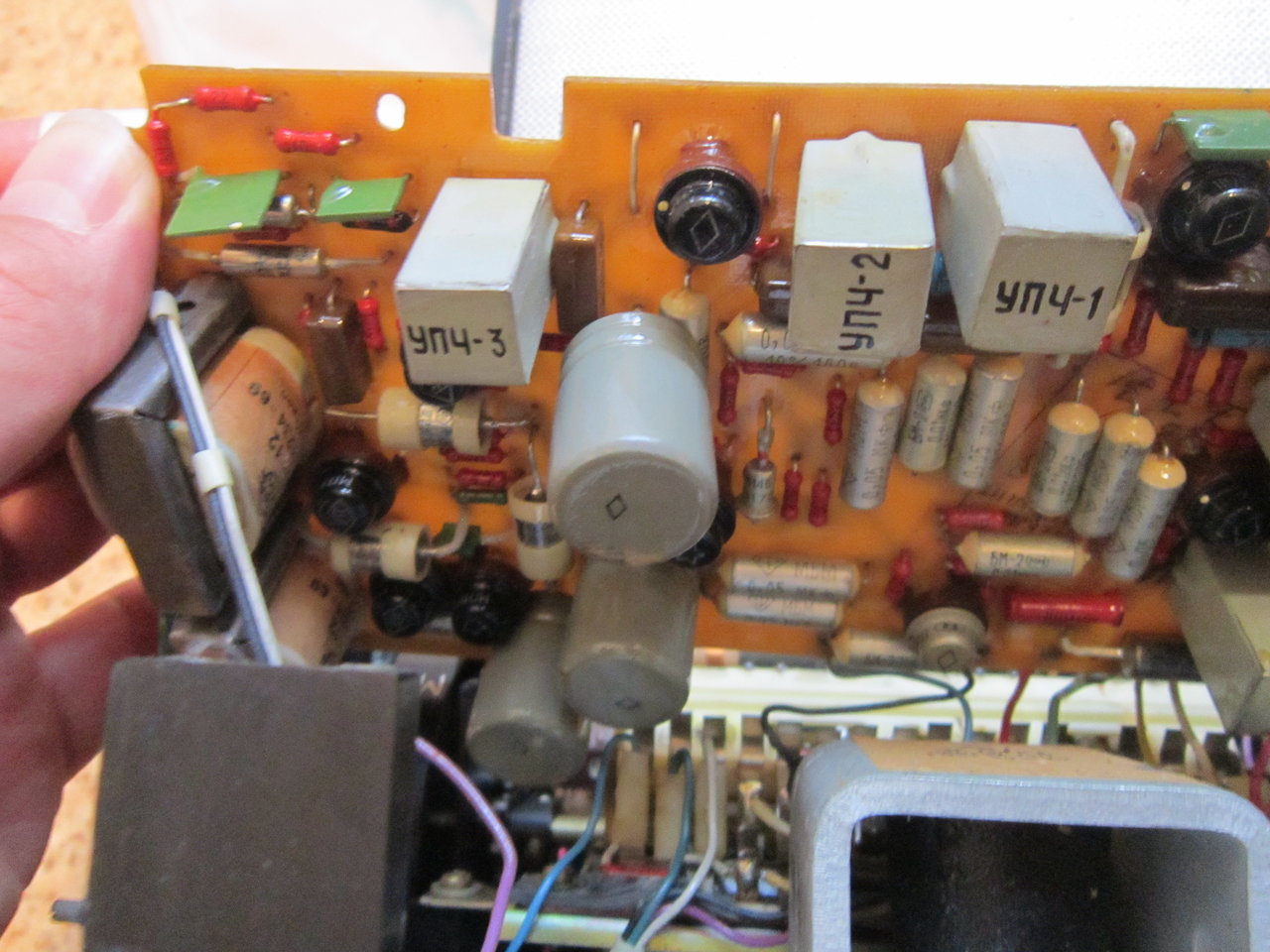

Самое интересное - это шасси. Дизайн шкалы как у 201-го, у 12-го - другая (у известных мне экспортных). Плата стеклотекстолит (!), залита лаком, КМ и К53-1 - заводские, экраны контуров глухие, по деталям - начало 1970-го года.

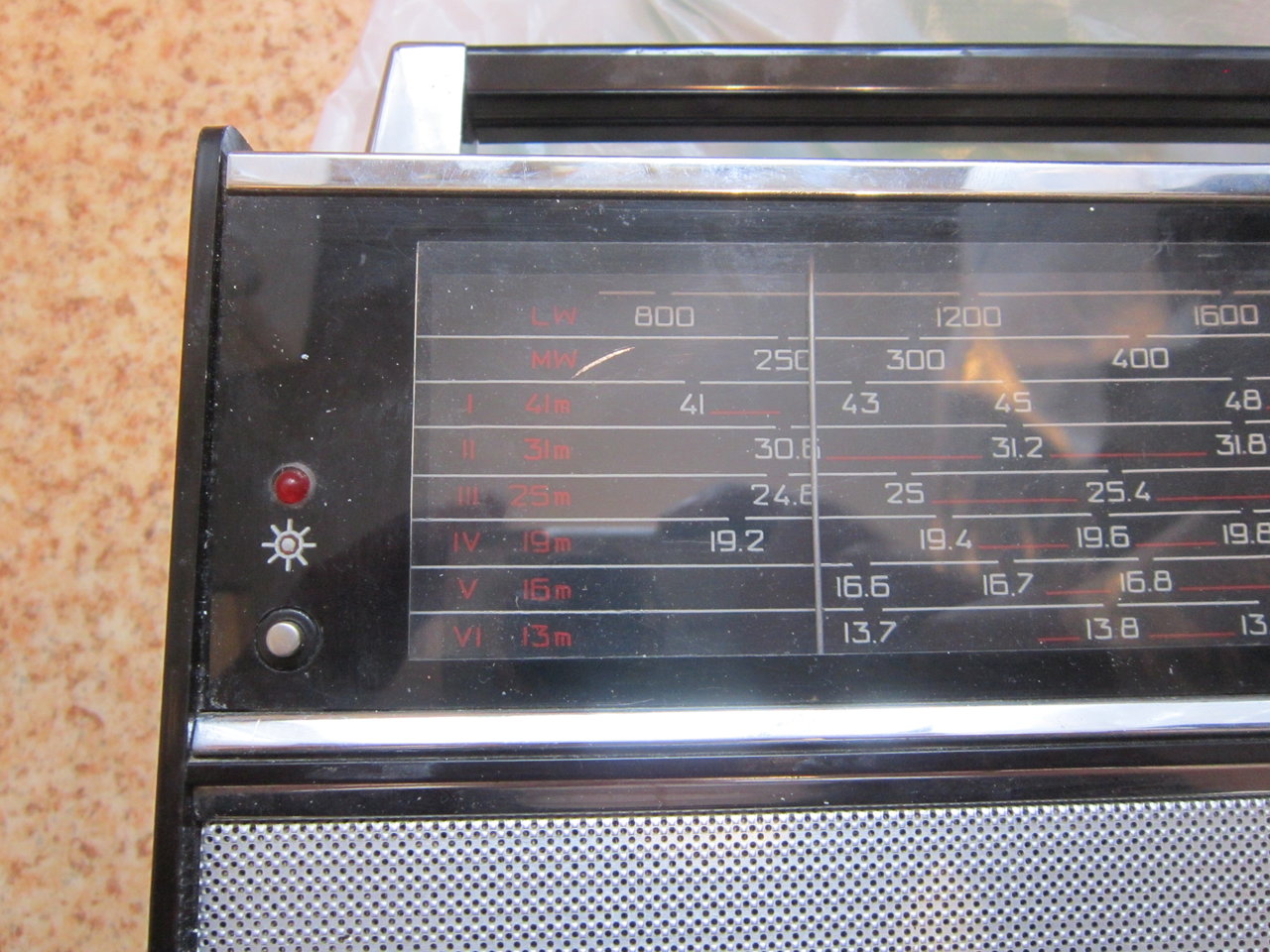

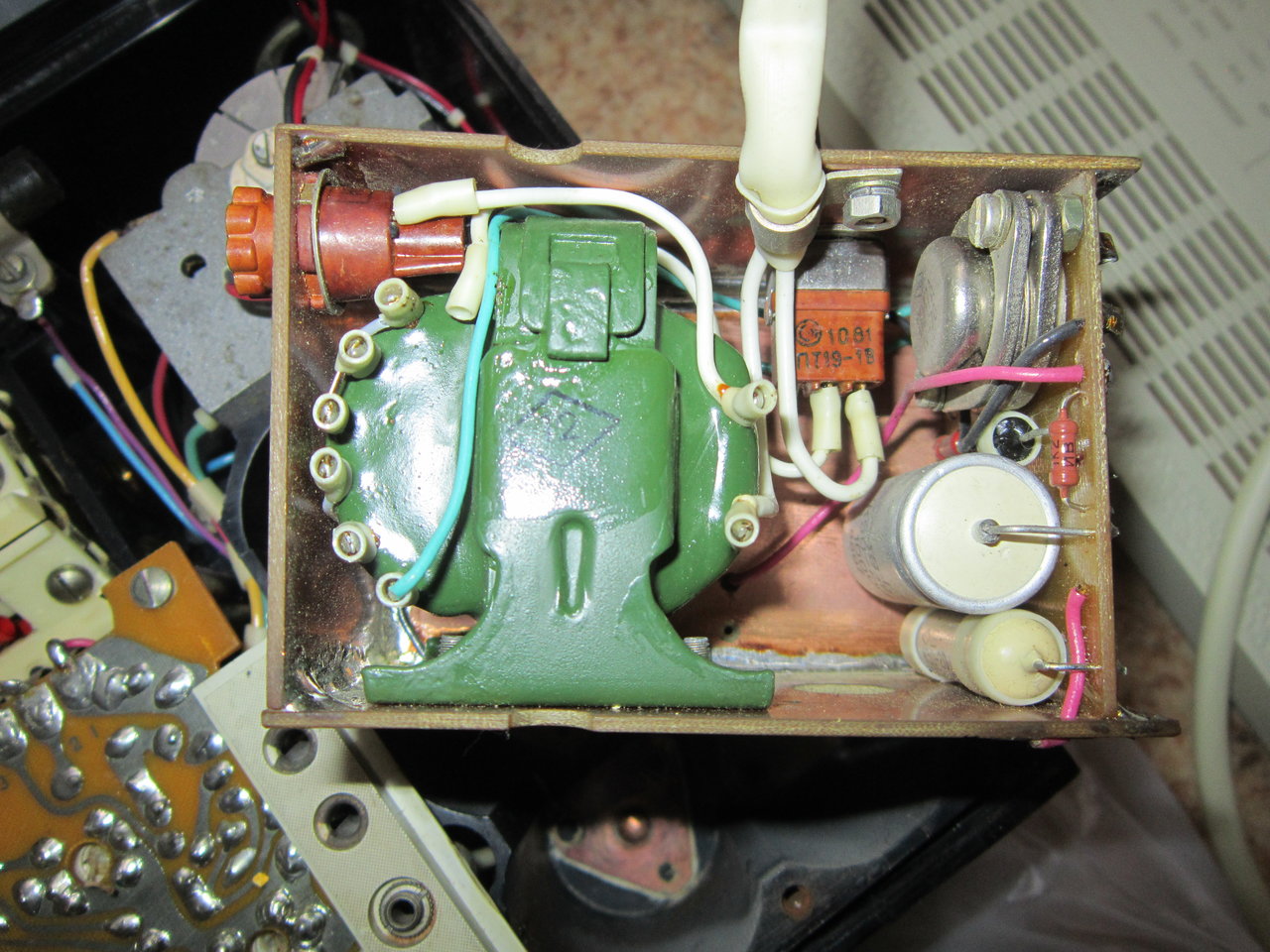

БП вместе со светодиодом - самоделка конца 80-х, тут без вопросов.
Какие есть мысли?
ПС Я думаю про экспорт для Кубы (тропическое исполнение) или что-то изначально для военных в каком-нибудь железячном ящике, но это в порядке бреда.

DKV, это больше похоже на отлично сделанную самоделку из купленных деталей для ВЭФов, практически всё ведь свободно продавалось... С платами были трудности, но за 10 руб можно было найти, не такую красивую, но можно! Показанная Вами плата собрана вручную, это видно по пайкам. "Залачить" её можно было и дома после настройки приемника. Ну и т.д. и т.п.

Обратите внимание на головки винтиков и шлицы на них: ВЭФу такие и не снились даже!

По мне - самопал, но хорош! А детали, так же как и детали корпуса - продавались свободно в магазинах, типа Юный техник, а так же выносились через проходную

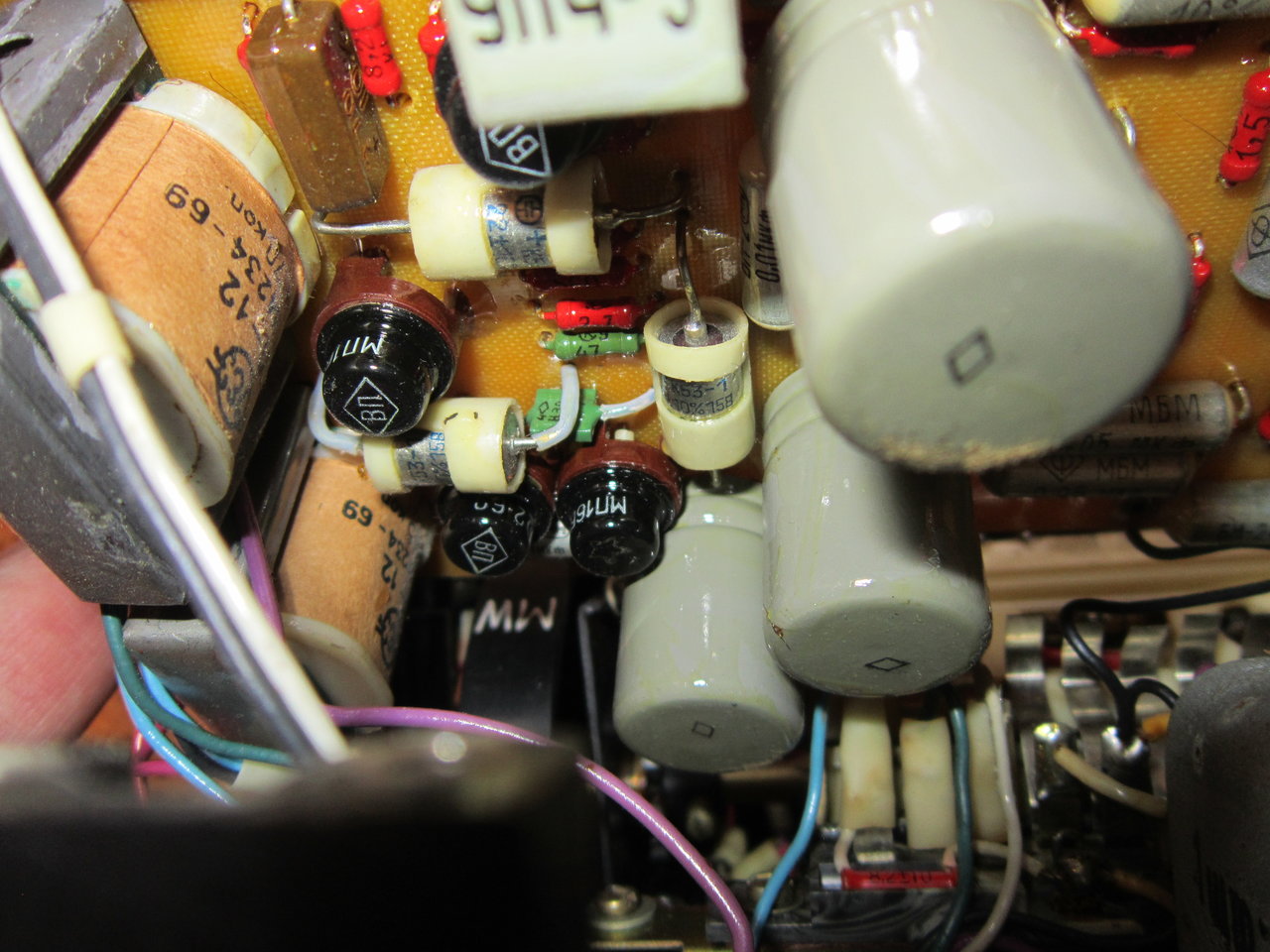

Транзисторы стоят в разнобой, половина со штампом военной приёмки(например МП16 с таким названием в ширпотреб заводы не ставили, только спецзаказ), в ширпотреб ни когда бы не поставили, ни резисторы МЛТ, ни кондёры К53-1, цена одного такого кондера в СССРе 3рубля 30копеек, очень дорого для ширпотреба. Пайки на плате сделаны в ручную, а на конвейере пайка идёт на волне и сама плата сделана явно за могарыч из стеклотекстолита, как на спецзаказ. Однозначно самопал, человека работавшего на радиозаводе.

Shuare писал(а): ↑

29 янв 2023, 17:15

А детали, так же как и детали корпуса - продавались свободно в магазинах, типа Юный техник,

Особенно КМ-ки и К53... А винтики именно ВЭФ-овские. Пайки как пайки... Повезло вам такое найти!!! Грамотно всё забабахано
Моя версия - чел работал на ящике с большими возможностями, а друзья у него работали на ВЭФе, ну и притаскивали то, что надо. Остальное, что получше, он и сам коммуниздил

JAS писал(а): ↑

29 янв 2023, 18:42

Моя версия - чел работал на ящике с большими возможностями,

Присоединяюсь

А вот хрен его знает, что это. Что несерийное, и так понятно. Г-н Сухи тоже считает самопалом. Сомнения по поводу самопала - зачем нужно было копировать плату вместе с номером. Все детали - +/- одной датировки - конец 69/начало 70. Вот в самопальном БП - от 1970 до 1985, как и положено. Очень похоже на тропическое исполнение, глухие экраны - на Кубе насекомые жрали катушки, известная история. Со шкалой тоже непонятно - на 12-м она немного другая. Специально рисовать нечто новое, чтоб покрасивее было? Вот все точно скопировали, а здесь заморочились мало того что самим шкалу делать, так еще и оформленную в дизайне 201-го! Барабан с латиницей и черный!!! В экспортных 12-х был красный. ВП транзисторы ставились в экспортные 12-е.

И еще раз - кто-нибудь корпус 201-го без полосочек видел?
ПС В любом случае, считаю вполне коллекционным экспонатом. Хотя что именно он представляет, понять не могу. Скажем так - эпоху!

А вот увидел "трубки" 1962-го. В общем так, надо смотреть ВСЕ даты на деталях. Может что-то прояснит. И транзисторы действительно несколько вразнобой.

DKV писал(а): ↑

29 янв 2023, 19:25

зачем нужно было копировать плату вместе с номером

Так ведь ее делали за могарыч не вручную а в цехе гальваники, а там для этих плат маска общая, просто вместо гетинакса, положили стеклотекстолит, вы что ни разу не видели как на заводах платы травят на ширпотреб, линия полный автомат. У нас ребята для себя, тоже заказывали для Маяка-232 плату коммутации и шумодава из стеклотекстолита и вместо армянских электролитов ставили тантал, детали набивали сами, а на пайку, клали на волну, так эти платы были не только с номерами, но и под эпоксидной маской. Тоже наверное кто то голову ломает, где это делали.

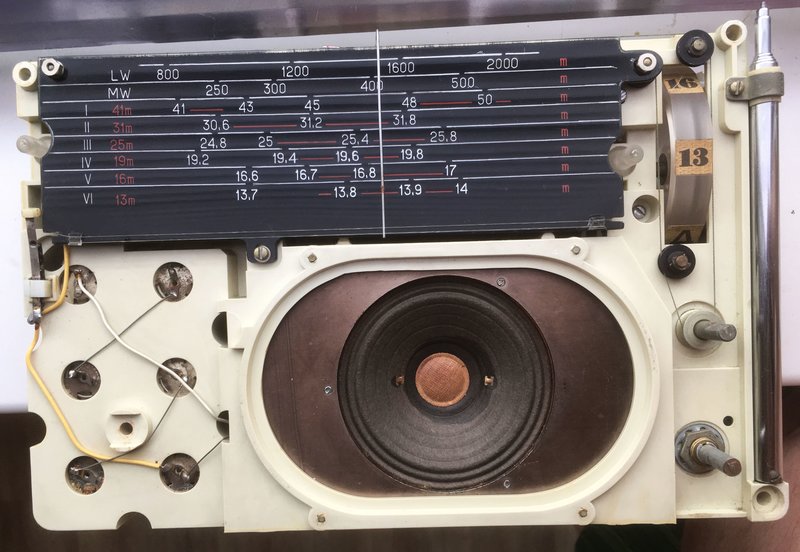

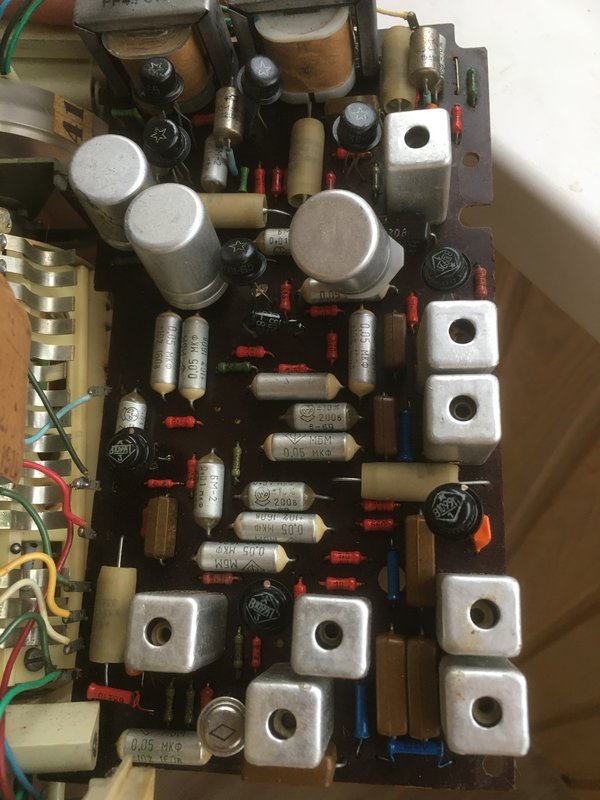

У меня есть подобный франкенштейн.Типа VEF-12.

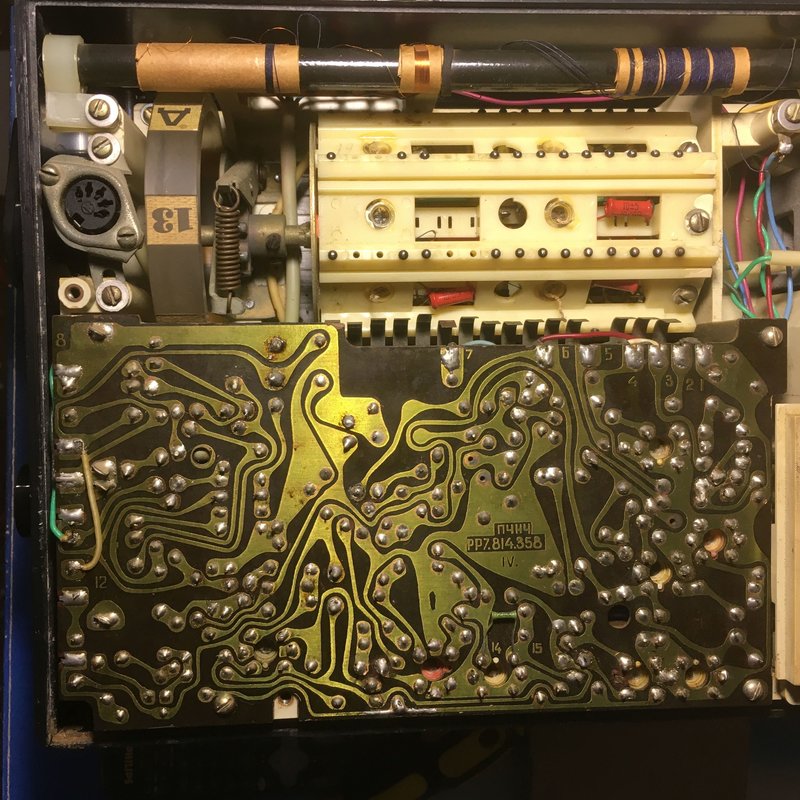

Плата вовсе без серийника и транзисторы все с военки,диск полупрозрачный,резисторы МЛТ

Обратите внимание, что большинство деталей - транзисторы, электролиты с военной приёмкой.

Уже bluezmoon опередил

Петр Васильевич, это я уже своего подобного показываю.

bluezmoon писал(а): ↑

29 янв 2023, 20:17

Петр Васильевич, это я уже своего подобного показываю.

Я так и понял.

JAS писал(а): ↑

29 янв 2023, 18:42

А винтики именно ВЭФ-овские. Пайки как пайки...

Винтики - однозначно не ВЭФовские, также, как и пайки!
"... а друзья у него работали на ВЭФе, ну и притаскивали..." - а что же они контура-то не "притащили"?

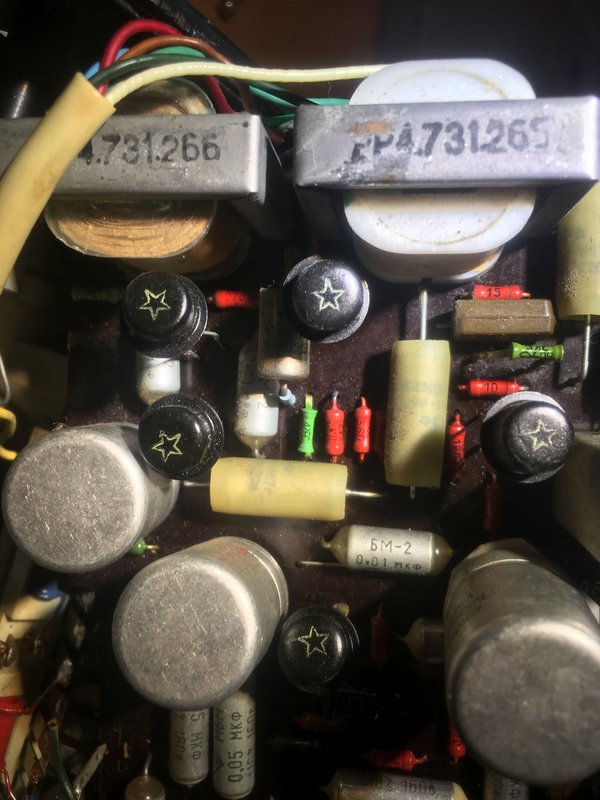

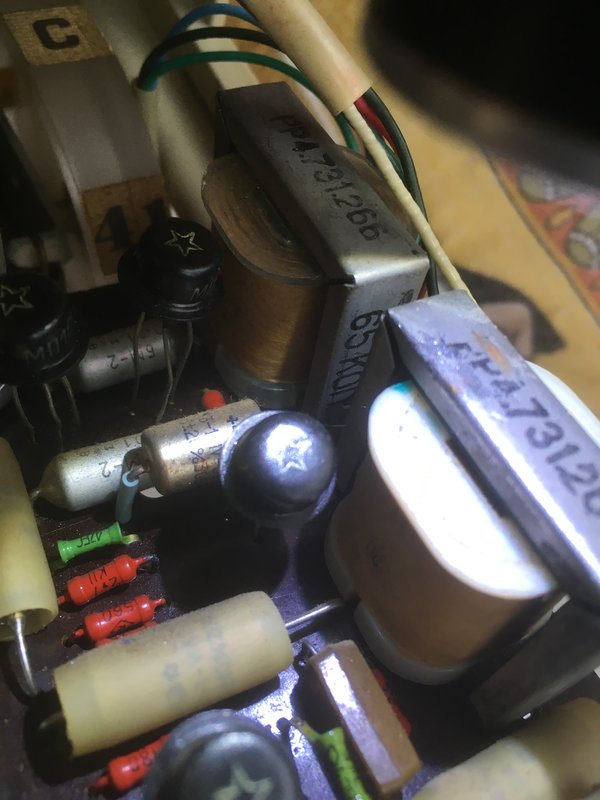

Еще момент.И на аппарате коллеги DKV,и на моем оба трансформатора на плате со щечками.А в обычных ВЭФ-12,201 трансформаторы были без них.

bluezmoon писал(а): ↑

29 янв 2023, 23:07

... оба трансформатора на плате со щечками. А в обычных ВЭФ-12,201 трансформаторы были без них.

А ещё - на них цена указана...

DKV писал(а): ↑

29 янв 2023, 19:25

... зачем нужно было копировать плату вместе с номером?

Так не было же у них фотошаблона... Сделали фотошаблон прямо с платы, на номера - наплевать да и забыть, они же на работоспособность приемника никак не влияют.

2vlad писал(а): ↑

29 янв 2023, 23:18

А ещё - на них цена указана...

Каталоговый номер,пожалуй



А!Сбоку и цена есть,да



Транзисторы все 1964-65

bluezmoon писал(а): ↑

29 янв 2023, 23:43

Каталоговый номер,пожалуй

Скорее - децимальный номер, под которым была выпущена документация для производства. можно даже поискать РР4.731.. и найти на Авито - "трансформаторы от Спидолы"

bluezmoon писал(а): ↑

29 янв 2023, 23:07

Еще момент.И на аппарате коллеги DKV,и на моем оба трансформатора на плате со щечками.А в обычных ВЭФ-12,201 трансформаторы были без них.

Со щечками были на Спидоле и ВЭФ-Спидоле. Может и на ранних 12-тых тоже
