Здравствуйте уважаемые форумчане! В телевизоре ВЭЛС 51ТЦ-492, необходимо отключить режим SECAM, чтобы остался только PAL. Модули цветности в нём - МЦ-3 и СМЦ-2П. Дело в том, что при подключении приставки Nintendo (Dendy),все цвета отображаются в обычном режиме PAL, а при подключении SEGA - цвета изменяются, как при антенном подключении, так и при композите. Один телемастер подсказал,что необходимо отключить режим SECAM (поставить PAL принудительно), ибо при подключении SEGA, режимы цветности переключаются автоматом с PAL на SECAM и обратно, и изображение меняется на красно-синее с разводами.Но иногда включается и PAL, но ненадолго. Если вышеуказанный субмодуль не способен выводить оригинальный PAL, то как решить вопрос? Может необходим другой субмодуль? Если да, то какой?

Можно попробовать подкрутить кварц около К174ХА28 (это декодер PAL), чтобы устойчивее опознавалось. Или поставить перемычку на XN9 (на массу, вроде) - это принудительное включение PAL. Чтобы отключить SECAM можно выпаять R22.

Вот схема, на всякий случай:

Подкручивал кварц, не помогло. Буду пробовать еще.

Стандартный дефект этого субмодуля СМЦ2П, в режиме ПАЛ периодически включается СЕКАМ(микруха А3520) и через диод VD3 блокирует канал ПАЛ(микруха А3510) по 16-ой ножке, дефект устраняется выпаиванием этого диода из платы,отметил на схеме красным.

Да, кстати, я на автомате принял СМЦ-2П за более знакомый и распространённый СМЦ-2Б. Так что позиционные номера деталей могут и не совпадать... Но суть одна, TDA3510+TDA3520 в типовом включении.

Да в принципе без разницы стоит в этом ВЭЛС 51ТЦ-492 болгарский модуль СМЦ-2Б или уже наш, главное убрать диод с 16-ой ножки TDA3510 или К174ХА28, через который её блокирует микруха СЕКАМа TDA3520 или К174ХА16 , в субмодуле СМЦ-2П,это VD4, обвел красным на картинке

Oleg456,

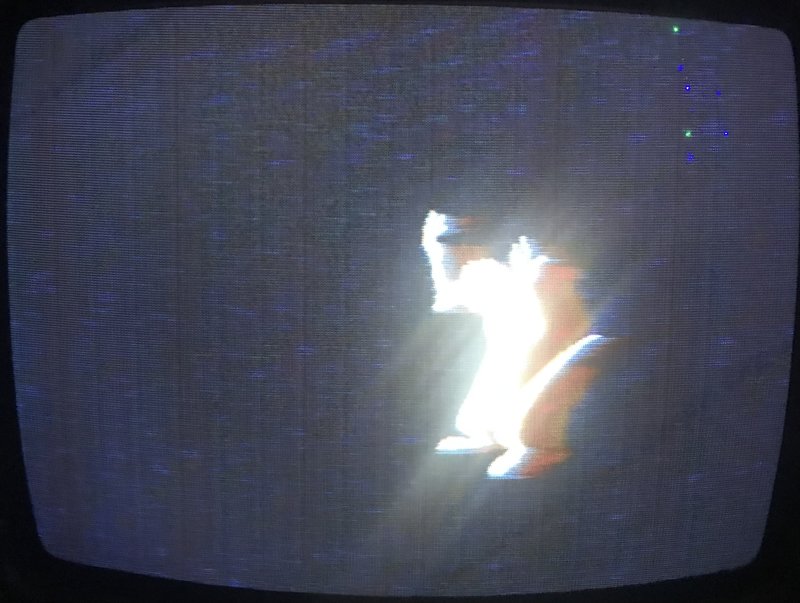

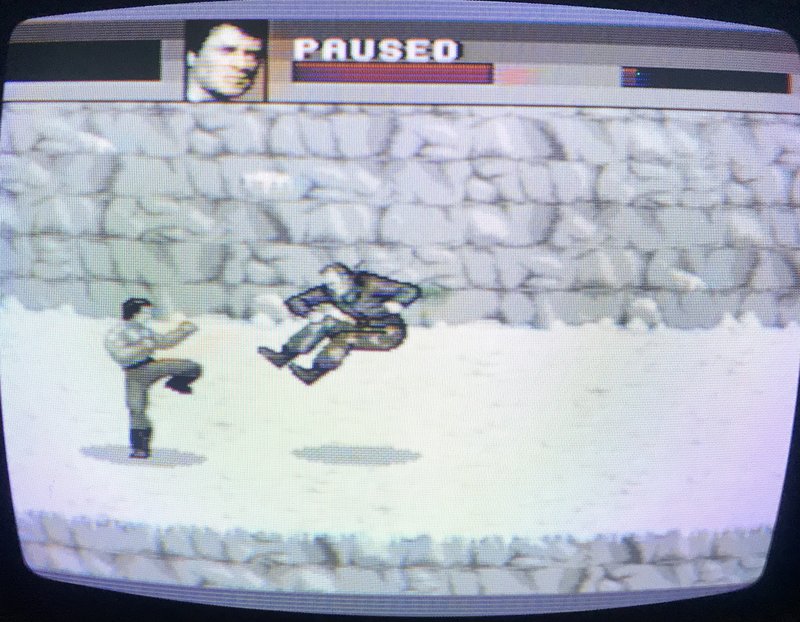

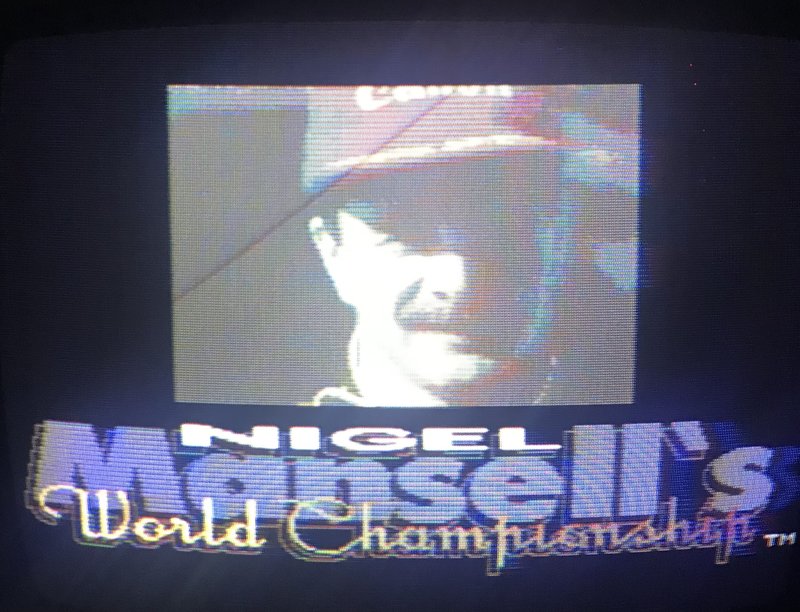

Добрый день! Выпаял я диод. PAL появился, но цвет срыватся и изменяется. Вместо красного - фиолетовый, вместо зелёного - бирюзовый, вместо оранжевого - розовый. И тени на экране от изображений. Иногда включается все как и должно быть, т.е. как в оригинале, но ненадолго.

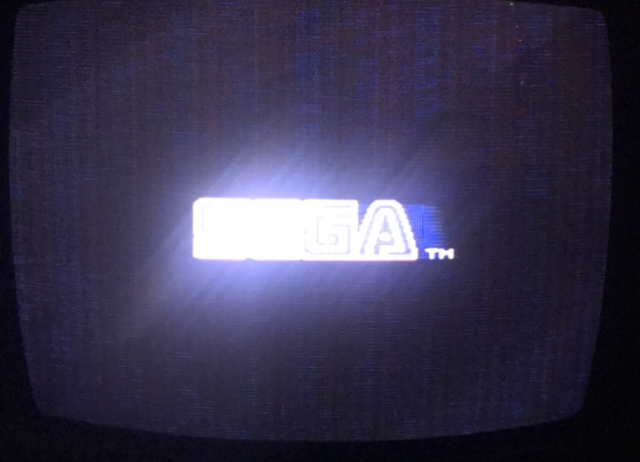

Для начала уменьшите контрастность, чтобы от самых ярких белых предметов не было тянучки, обвел краснымпохоже у вас труба севшая. Затем подав сигнал ПАЛ, если есть возможность то цветные полосы, но можно и по изображению, только насыщенность лучше поставить на всю, на модуле СМЦ2П на разьёмы которые обведены желтым ставите перемычки и подстроечным кондёром обвел зеленым делаете цветные жалюзи максимально широкими, после перемычки снимаете.

Oleg456 писал(а): ↑

30 дек 2022, 11:39

Для начала уменьшите контрастность, чтобы от самых ярких белых предметов не было тянучки, обвел краснымпохоже у вас труба севшая. Затем подав сигнал ПАЛ, если есть возможность то цветные полосы, но можно и по изображению, только насыщенность лучше поставить на всю, на модуле СМЦ2П на разьёмы которые обведены желтым ставите перемычки и подстроечным кондёром обвел зеленым делаете цветные жалюзи максимально широкими, после перемычки снимаете.

Спасибо. Попробую.
Но ведь на Денди никаких «тянучек» нет и все работает как положено, как нет их, когда включается PAL в том виде, в каком он и должен быть на SEGA. Просто после включения SEGA, экран или сразу или чуть позже рябить и включаются эти «тянучки» и искажение цвета. Короче ощущение такое, будто сигнал PAL что-то перебивает.

zoligal писал(а): ↑

30 дек 2022, 12:13

Короче ощущение такое, будто сигнал PAL что-то перебивает.

Я бы глянул в тактирование приставки...

Если включаете SEGУ через антенну то у сеги что то с модулятором, если через НЧ шнур, то сигнал от сеги имеет гораздо больший уровень(возможно проблема в самой приставке, обычно выходные уровни приставок одинаковые), чем от денди, поэтому сбавьте его регулятором контрастность, а так как вы крутили на модуле СМЦ2П до этого подстроечный кондёр, то проведите подстройку декодера ПАЛ, как я вам написал.

Oleg456 писал(а): ↑

30 дек 2022, 12:44

Если включаете SEGУ через антенну то у сеги что то с модулятором, если через НЧ шнур, то сигнал от сеги имеет гораздо больший уровень, чем от денди, поэтому сбавьте его регулятором контрастность, а так как вы крутили на модуле СМЦ2П до этого подстроечный кондёр, то проведите стандартную настройку декодера ПАЛ, как я вам написал.

Кондер кстати на сколько градусов должен прокручиваться? Он вертится на 720 градусов в каждую сторону (больше не стал прокручивать, но он похоже может и ещё), может он сломан?

Этот кондёр не имеет ограничения и крутится на все 360 градусов как колесо.

Oleg456 писал(а): ↑

30 дек 2022, 12:52

Этот кондёр не имеет ограничения и крутится на все 360 градусов как колесо.

Ничего не помогает. Крутил и так и сяк. Всё как и было. Иногда включается как положено, но через несколько минут (секунд) начинает рябить и изменять цвет и появляются «тянучки». На денди все отлично, никаких тянучек и искажений цвета. Но понятно, что дело в субмодуле. Я и R22 уже выпаял, но всё бестолку. Может какой другой субмодуль подойдёт, который будет работать нормально?

zoligal писал(а): ↑

31 дек 2022, 00:13

Но понятно, что дело в субмодуле.

Ой ли? А на другом телевизоре - нормально работает?...

old_hippie писал(а): ↑

31 дек 2022, 00:18

А на другом телевизоре - нормально работает?...

ВОТ ИМЕННО!!! Проверьте обе приставки на импортном кинескопном телевизоре.

zoligal писал(а): ↑

31 дек 2022, 00:13

На денди все отлично, никаких тянучек и искажений цвета.

Тогда SEGУ в утиль, при неисправном модуле, тоже самое было бы и на Денди

zoligal писал(а): ↑

31 дек 2022, 00:13

Может какой другой субмодуль подойдёт, который будет работать нормально?

Подойдет только другая исправная SEGA.

old_hippie писал(а): ↑

31 дек 2022, 00:18

zoligal писал(а): ↑

31 дек 2022, 00:13

Но понятно, что дело в субмодуле.

Ой ли? А на другом телевизоре - нормально работает?...

Да. На самсунге и Сони все ок
