Заглючил оный в ВЭФ 202 и решил заменить.
Есть похожие на али
https://aliexpress.ru/item/100500339781 ... 5601166463
Только у них вал короче((
Где можно купить с более длинным или как можно удлинить?
Спасибо всем ,кто ответит

Там насколько я понимаю геморрой даже не столько с валом, сколько в том что у них характеристика линейная а нужно логарифмическую.

Проще на авите или мешке найти непаяный. Будет и дешевле и доставка быстрее.

torneb писал(а): ↑

17 ноя 2022, 13:31

Где можно купить с более длинным или как можно удлинить?

Во времена тотального дефицита я перебирал, делал из нескольких штук один. Они разбираются. Рычажок для выключателя во всех резисторах есть, даже, если он без выключателя. Надёргать в старых ламповых телеках можно.

Старорежимные резисторы вполне разбираются -дотла!
Вал можно снять, спилив наклёп на гетинаксовой панели,
где ползунок ездит.
Из двух\трёх дохлых один точно можно собрать.
Харктеристика - вот с ней засада, нужна точно такая же.

Samodelkin писал(а): ↑

17 ноя 2022, 14:04

Харктеристика - вот с ней засада, нужна точно такая же.

Никаких засад. Ст авится доп. резистор - и линейная превращается в логарифмическую с весьма приличным соответствиемhttps://radio-samodel.ru/log%20rezistor.html Только надо учитывать изменение входного сопротивления

Samodelkin писал(а): ↑

17 ноя 2022, 14:04

Вал можно снять, спилив наклёп на гетинаксовой панели

Ось извлекается после удаления разрезной шайбы.

Как выше сказали , они легко разбираются , нужно почистить и смазать , обычно этого достаточно для длительной безперебойной работы , часто ломается выключатель , его тоже можно легко заменить.


Что-бы приобрести можно на доску обьявлений сходить , коллеги отысплют сколько угодно этих потенциометров. Я к сожалению вне зоны досягаемости а то бы выслал.

ценник будет не гуманный думаю.

Не будет.

Я уже приводил в советах
Деталям выключателя нужна хорошая чистка, промывка через отверстия не всегда помогает.
Разборка несложная и в последующем становится всегда доступной для ремонта.

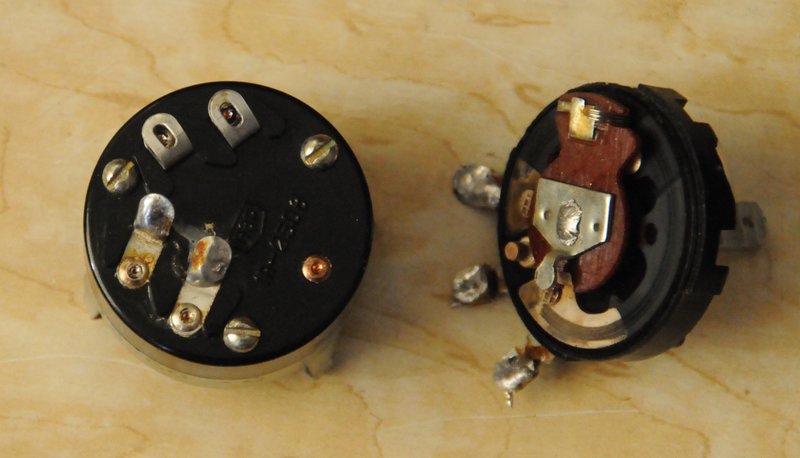

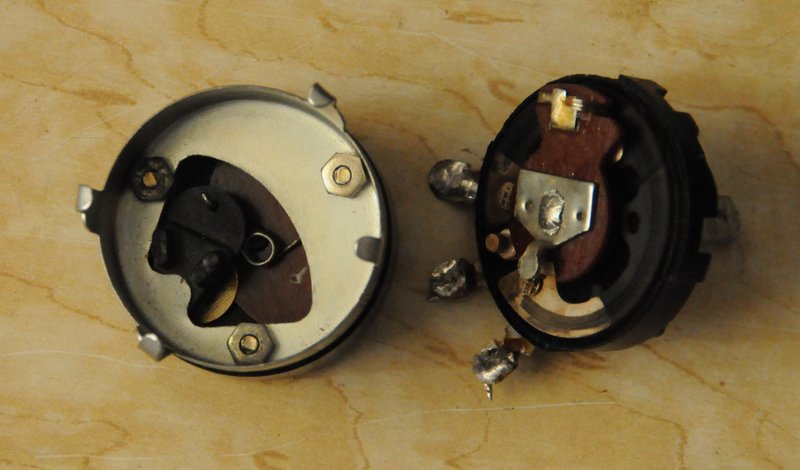

Снимаем корпус и высверливаем заклепки. Чистим детали, иногда требуется шкурка. Подбираем подходящие винтики, гаечки.

Собираем выключатель.

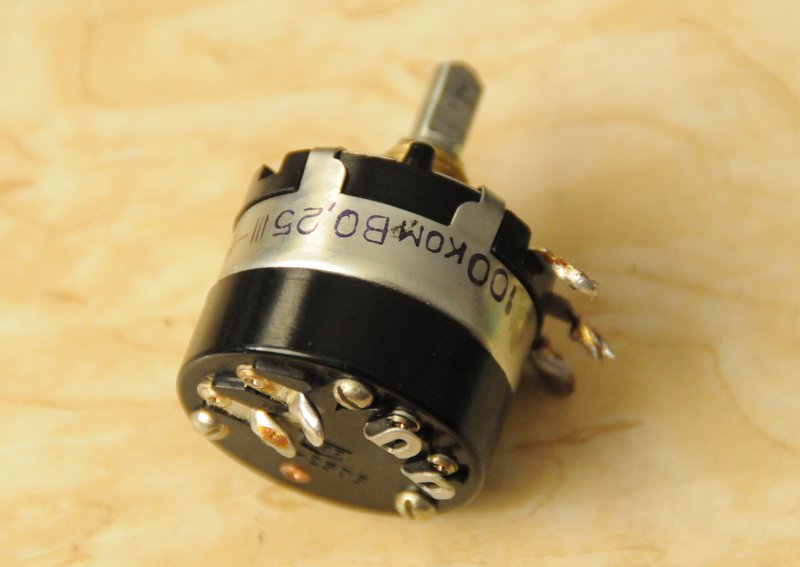

Устанавливаем корпус на место и все

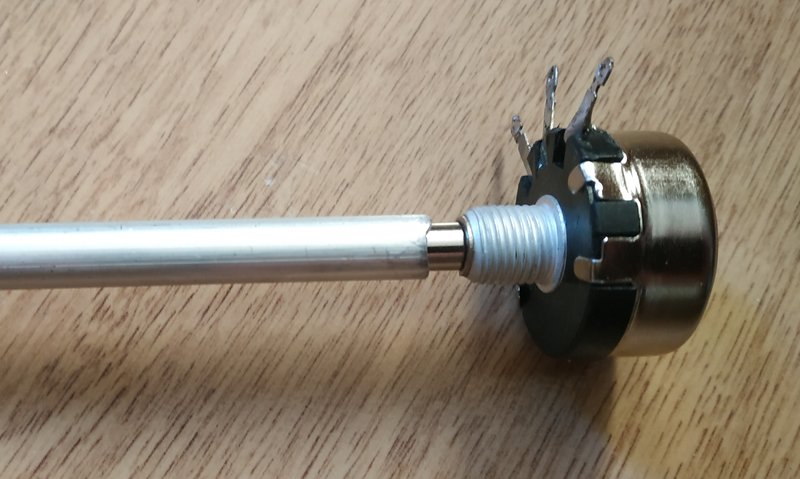

Если необходимо удлинить ось, то берем подходящую трубку, например 8 мм алюминиевую.
В противоположенный конец трубки вставляем подходящий отрезок оси потенциометра.

svk писал(а): ↑

18 ноя 2022, 17:33

Я уже приводил в советах

А хвостик бегунка за гайки не задевает? Я винты впотай ставил и гайками наружу

Shuare, выше проходит.

Asmodey писал(а): ↑

17 ноя 2022, 14:30

Samodelkin писал(а): ↑

17 ноя 2022, 14:04

Вал можно снять, спилив наклёп на гетинаксовой панели

Ось извлекается после удаления разрезной шайбы.

Этот факт мне известен примерно лет 50....
Я говорил про спиливание расклёпанной части оси, чтобы заменить вал-
такое тоже иногда приходится делать.

Samodelkin писал(а): ↑

13 дек 2022, 11:08

Я говорил про спиливание расклёпанной части оси, чтобы заменить вал

Не сразу понял, что речь про перестановку на ось той самой гетинаксовой детальки, бегунка. Да, такая операция тоже имеет место. Я ее много раз выполнял делая из одинарных резисторов сдвоенные.

Поскольку это "ближайшая" тема по ВЭФ, задам вопрос тут- но по корпусу.
Тут обслуживаю пару аппаратов, и увидел непонятные для меня различия в корпусе:
Левое фото 4 отв. справа
От какого варианта чего это ?

Самый ! писал(а): ↑

13 дек 2022, 13:38

Поскольку это "ближайшая" тема по ВЭФ, задам вопрос тут- но по корпусу.
Тут обслуживаю пару аппаратов, и увидел непонятные для меня различия в корпусе:

Впервые такое вижу. Туда могли бы напроситься раздельные регуляторы тембра, вместо того что на боковушке, но там батарейный отсек и поставить чего-нито в эти отверстия возможным не видится от слова никак. Так что потенциальная функциональная их применимость с моей точки зрения околонулевая. Быстрее всего что-то технологическое, но фантазии не хватает ради чего, кроме как пластик сэкономили.

Самый ! писал(а): ↑

13 дек 2022, 13:38

непонятные для меня различия в корпусе...

А они случайно не соответствуют расположению шкивов тросика настройки?

Нижние отверстия на "усилении" корпуса- отливка видна, а пара верхних справа на разных уровнях. Ну эти можно притянуть за уши к "чужому" верньеру. Но их "море" и слева:
...

Круглые проемы в корпусе для экономии материала при штамповке. Выступающая площадка в правом нижнем углу (в левом нижнем с лица) вероятно рудимент, оставшийся в пресс-форме от шильдиков ВЭФ-12, ВЭФ-201. Можно предположить, что проемы появились в поздних вариантах корпусов. Когда стало ясно, что ВЭФ при падении из окна пробивает чугунную крышку канализационного люка не получая при том повреждений, что по любому излишество.

Если доп отверстия появились в поздних корпусах, то скорее всего обусловлено акустикой, для снижения внутреннего резонанса. Наверное, площади отверстий в задней стенке недостаточно.
Посмотрел, в корпусе ВЭФ-206 такие же дополнительные отверстия 2+4.
