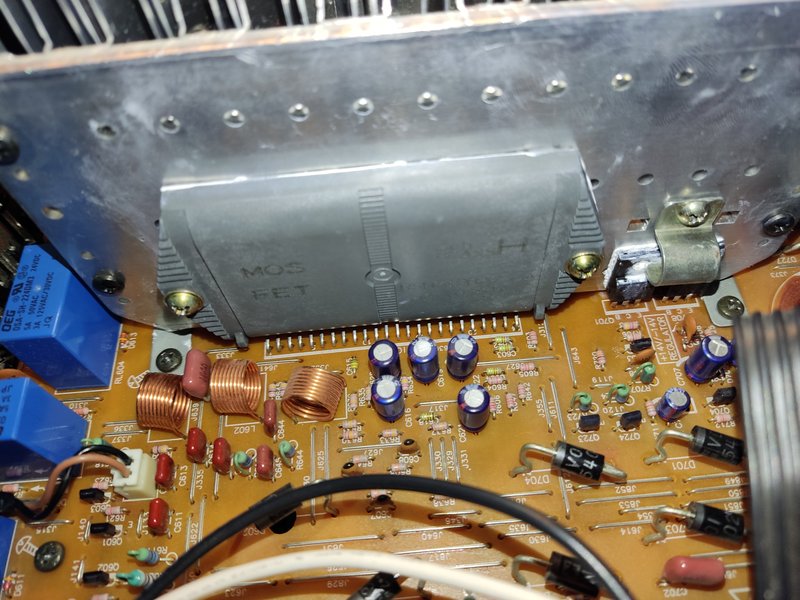

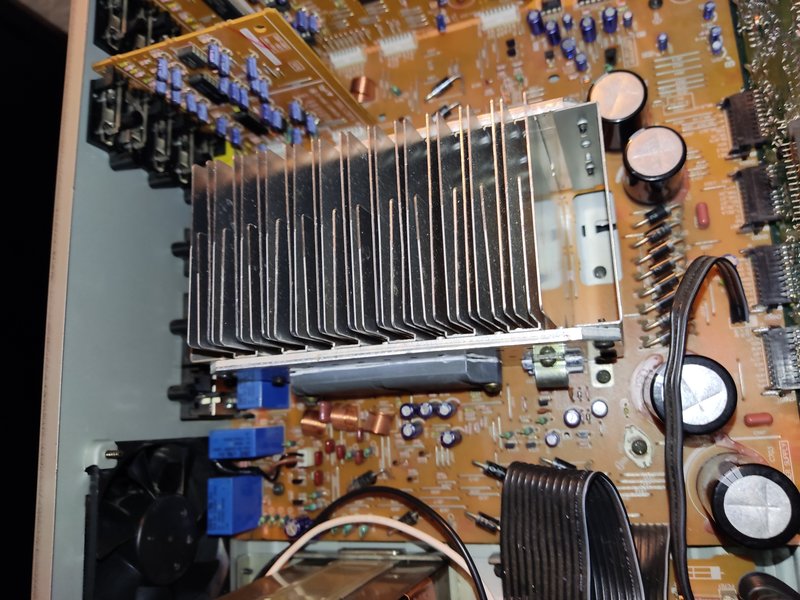

Всем привет. Сильно греется радиатор с микросхемами УНЧ, руку не возможно держать. Проверил питание плюс минус в норме, нагревается плавно в течение наверно минут 10,аппарат полностью рабочий. Разобрал пропаял микросхемы, поменял термопасту, микросхема одна на 3 канала другая на 2. Сервис мануал можно скачать тут https://www.eserviceinfo.com/downloadsm ... AX540.html

Я как то похожее г... т.е. домашнее кино от Порнослоников ковырял. Оказывается с таким радиатором это нормально, и главное чтоб вентилятор и его управление было исправно иначе будет срабатывать зашита от перегрева

Вот на счёт вентилятора не уверен что работает, но и не заметил никакого термодатчика на радиаторе или к чему он привязан

В Вашем СМ конь ногу сломает. Я скачал с хи-фи энджине и увидел что управление вентилятором идет от самих гибридок УМ. Там хоть блок схема нормальная

Все транзисторы и диоды управления вентилятором проверил рабочие за исключением двух транзисторов q774 q775 т.к. они с резисторами. Вентилятор должен работать когда колонки подключены или и без них?

А всё работает оказывается, сейчас включил проверить и всё работает, от громкости зависит как я и предполагал в таких аппаратах)

Эти выходные схемы имеют управляемое напряжение питания.

При малой мощности - на выходной каскад подается малое напряжение,
при резком увеличении сигнала - на короткое время идет повышения питания выходного каскада (питается за счет заряда, накопленного в емкости).

Все управление внутри схемы.
Проверить обвязку нужно, электролиты.

Возможно повышенное напряжение в сетевой розетке...
Я так понимаю, что там обычный транс стоит.

Заработал вентилятор, да транс обычный
