Добрый вечер.
Притащил УНЧ Радиотхника у7112 с хранения на антресоли.
Аппарат даже работает,но через десять минут комната наполнилась едким дымом конденсаторов кипящих в питании оконечников.
Заменил и полет снова нормальный.
Все хорошо,одно не понятно...Исходя из тех.описания усилитель в состоянии работать на четырех Омную нагрузку..https://www.radiopagajiba.lv/RRR/blocks/rtu7111.htm
Хотя рекомендации по работе с 8 Ом все же присутствуют даже на задней стенке корпуса.
Итак соответственно при попытке подключения 4Ом АС в положении рег.громкости усилитель сваливается в защиту...
Как "обучить" его к работе с 4Ом?
В интернете прочитал про следующий метод..
"По поводу работы на нагрузку 4 Ома, необходимо увеличить на плате УМ в обоих каналах резисторы R48 до 10-15 кОм или выпаять из блока защиты VT1, VT2, но во втором варианте НЕ БУДЕТ РАБОТАТЬ ЗАЩИТА ОТ КЗ ПО ВЫХОДУ, остальная защита (от перегрева и от постоянки на выходе) будет работать в штатном режиме, будьте внимательны."
Удалять транзисторы не стал,а как написано увеличил R48 до 15 кОм.
Но работать с 4 Ом так и не хочет нормально.

Rrr751 писал(а): ↑

25 апр 2022, 22:18

Итак соответственно при попытке подключения 4Ом АС в положении рег.громкости усилитель сваливается в защиту...

???
Мой 7112 нормально работает с 4-омной нагрузкой, никуда "не сваливается".

Так, тогда попробую заменить конденсаторы не только в БП,а хотя бы на плате узас

Rrr751, Нужно проверить напряжения питания и ток покоя посмотреть, большие банки конденсаторов по питанию могут быть вполне целыми, остальные конечно поменять.

А изначально разве такие там стояли? Эта радиотехника прям как вега 50У (внешне) все же лучше чем У101 не было у них больше усилителей (внешне)

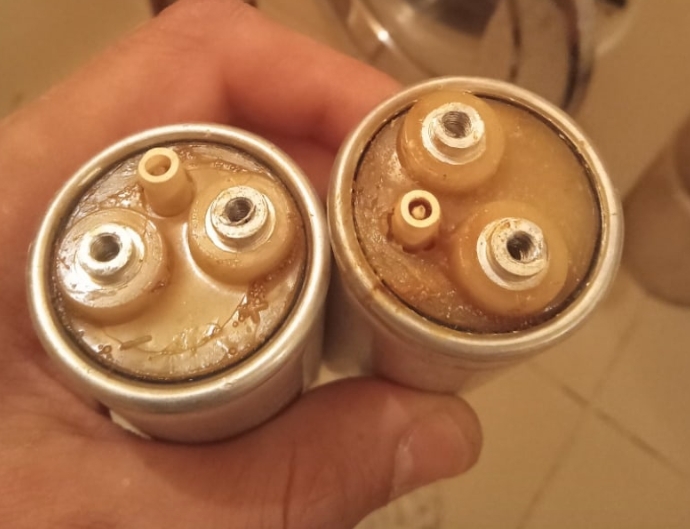

Именно эти.(в БП есть вариация установки ещё и конденсаторов обычных ,без винтовых клем).
Конденсаторы испустившие дух крепились к "субмодулю БП на котором по мимо них ещё и мостик на 213 диодах расположен)
Там по ходу очень не привычный мне аппарат..цепи обратной связи в УНЧ идут через темброблок...
