Электроника УК003 Стерео

[Alexmax]

Дали в ремонт вот такой усилитель.

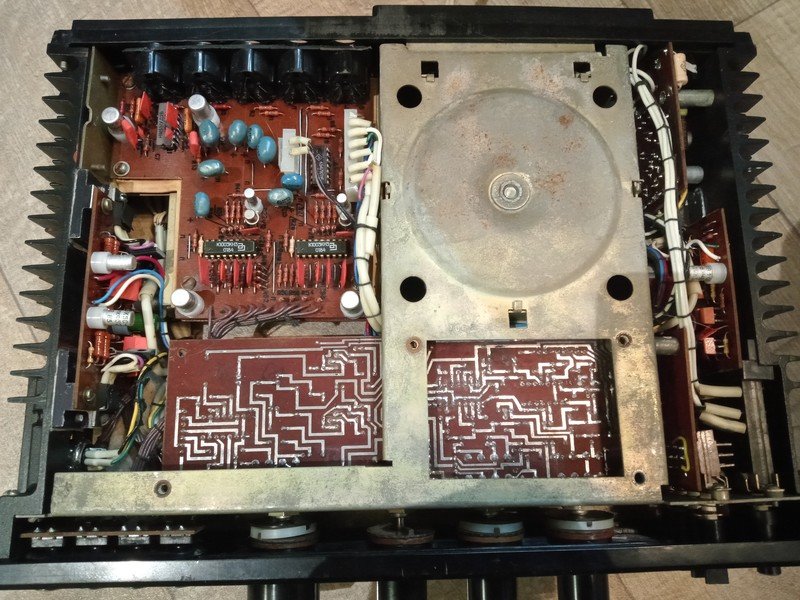

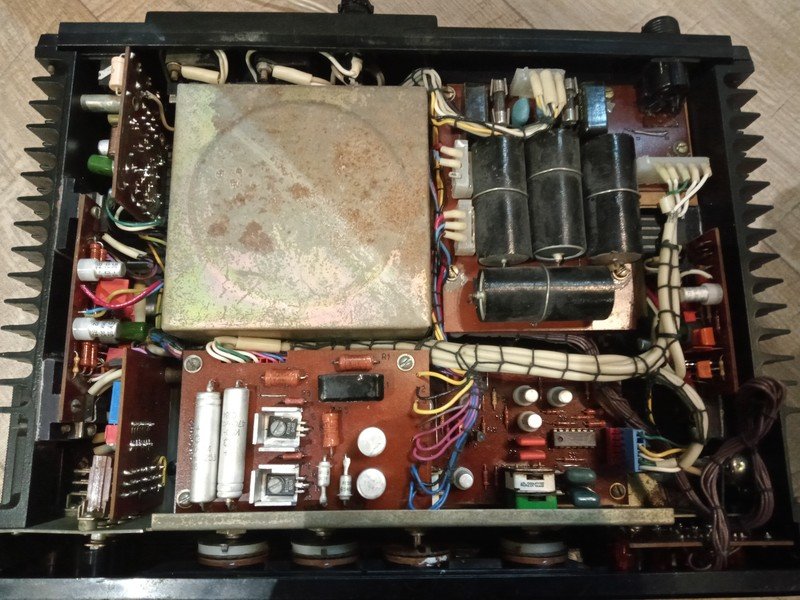

Выкладываю фотки внутренностей.

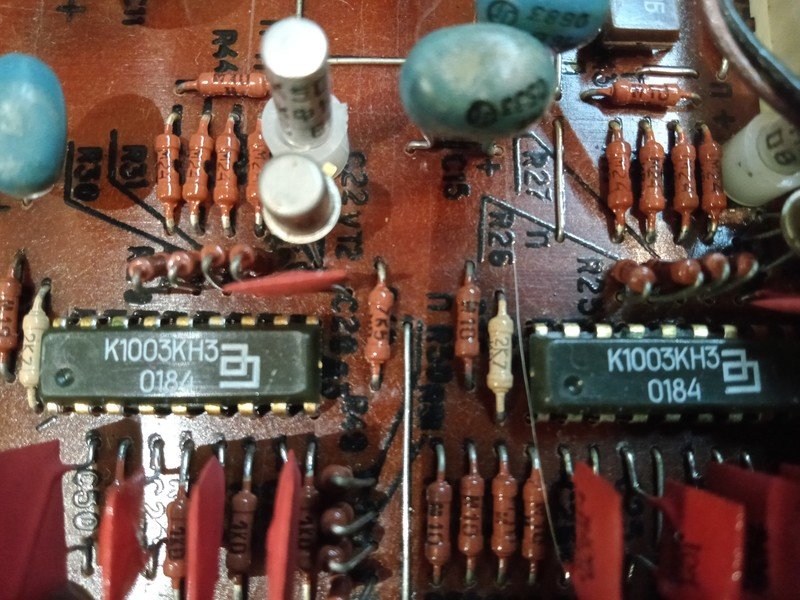

Увы, в нем вышли из строя К1003КН3 в селекторе входов, найти которые практически невозможно, за вменяемые деньги.

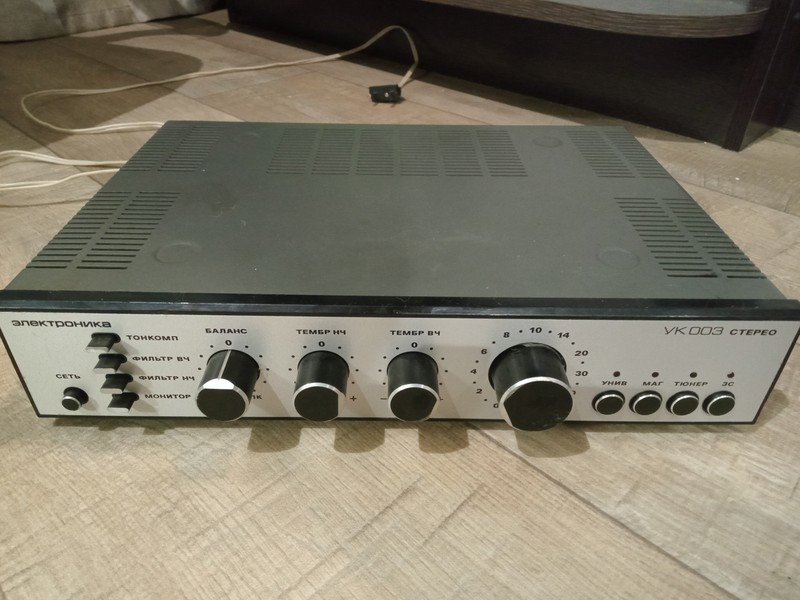

Сам усилок приятно выглядит, малогабаритный.

[DIM34]

Младший брат 043 ...
В глубину значительно меньше... и даже морды в ширину разные,хоть визуально похожи.

[Петрович090]

https://aliexpress.ru/item/100500361751 ... 5be69w3LMf

SAS580, дерзайте.

[Alexmax]

Петрович090, вы не единственный, кто умеет пользоваться гуглом.)))
Но 1круб за левые микросхемы это не есть "вменяемые деньги". )

[Петрович090]

Увы, гуглом не пользуюсь.

Ну и вы точнее пишите, там 140 руб/шт, а не как не тыщща. Ну а что придет это понятно, проверка покажет. И потом "рисковать" за 140 руб микросхема, не такой уже и риск.
Ну с доставкой да, 900 руб 5 шт, по 180 шт.

[Alexmax]

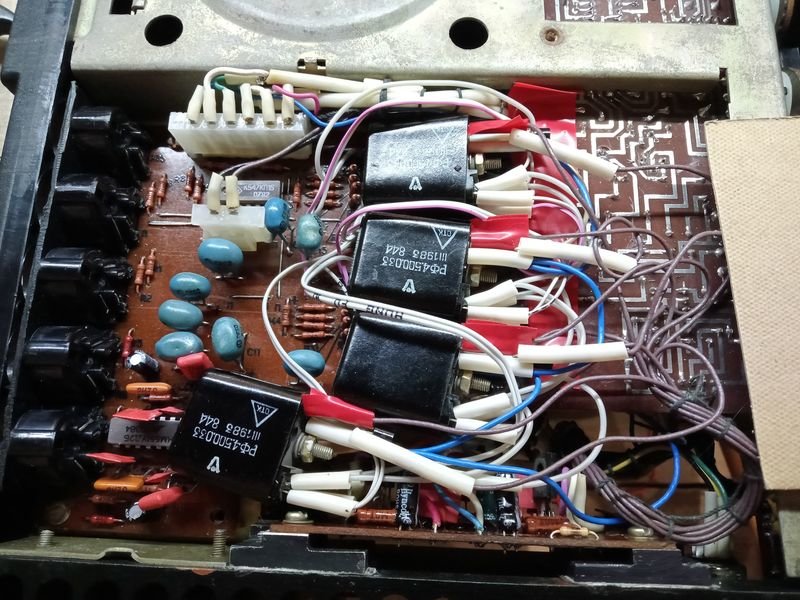

В общем, микросхем за разумную цену не нашел, и вообще идеей разработчиков использовать телевизорный переключатель каналов не вдохновился, и заменил на обычный релейный коммутатор. Выглядит колхозно, но работает отлично.
Ну и кучу сухостоя выбросил. Усилитель дали как "рабочий, только коммутатор починить", но оказалось что он развивал только 4 ватта при куче гармоник. ))



АЧХ:


Гармоники на 25 ваттах:


Неплохой усилитель, приятный, звучит отлично, прозрачно.

[Tofiq62]

Что же не плохой выход из положения.Но контакты этого реле особенно окисляются,что может влиять на входной сигнал.

[Самый !]

Alexmax, как бы злобные реле. Для защиты хоть с авто подходят.
Но на вход ...
Щас герконовые вроде не проблема- по 40 рэ. Герметичны, плотный контакт. Использую их в ЭПУ с головы например, вместо транзисторов.

в нем вышли из строя К1003КН3

- это точно? А не заблокировали их текущие электролиты? Не раз меняли 547-е коммутаторы в У101, ибо их блокировали МБМ.

[Alexmax]

Аlexmax, как бы злобные реле. Для защиты хоть с авто подходят.
Но на вход ...
Щас герконовые вроде не проблема- по 40 рэ.

40 рэ за одно плавно перетекают в 320 рэ за 8 штук (4 стерео входа, герконовые с 2 группами контактами редкость) и необходимость эти 8 штук разместить (усил тесный). А эти уже были в наличии, имеют 2 группы серебряных контактов на замыкание, сопротивление замкнутого состояния 0.02 ома. Не вижу проблемы установки такого на вход, СГ5 на входе гораздо хуже. Бонус - корпуса реле открываются и контакты можно почистить. Ну и потребляемый ток небольшой, то что надо было чтоб не перегружать 15в источник.

- это точно? А не заблокировали их текущие электролиты?

Эта мсх - телевизорный коммутатор каналов, его штатный режим коммутировать постоянное напряжение. )))
То что его использовали так - интересно, но мне не нравится.
Вывел их из строя скорее всего фонокорректор - у него высохли емкости в обвязке и он загенерил на 90 кГц.
Косвенно на это указывает симптомы - у микросхем при включении был активен 1 канал, и 4 одновременно, на котором ЗС.
И пропускать они стали только одну полуволну сигнала.
С этим был связан еще один забавный симптом - у усилка изначально грелся один выходной транзистор.
У фонокорректора вторая емкость умерла окончательно, а первая еще нет и этот канал генерил на 90 кГц.
Этот сигнал проходил через битый коммутатор и оставалась только одна полуволна, которая и грела один выходник.)))

[Самый !]

40 рэ за одно плавно перетекают в 320 рэ за 8 штук (4 стерео входа

применяю реле типа : РГК15 пасп.302 ; 40х4=160, ибо сдвоенные. Правда 40 рэ от десятка. Меньше- по 50.

Бонус - корпуса реле открываются и контакты можно почистить.

- я занимался авто-спортом. И были поклонники УАЗ, которые утверждали, что огромное преимущество их машины- отремонтировать можно в любом сарае. Я взял Сузуки: ибо в соревнованиях их ремонтировать просто не надо.

Косвенно на это указывает симптомы - у микросхем при включении был активен 1 канал, и 4 одновременно, на котором ЗС.
И пропускать они стали только одну полуволну сигнала.

- интересно, а не сам ли корректор что-либо лишнее выдавал: есть схемы, на выходе которых всегда висит потенциал. Вот коммутатор и работал как детектор. Есть элементы коммутации, которые полностью закрываются только при снятии с них сигнала, достаточно на сам момент коммутации. Эти ИМС я не знаю.
