Радиоприемник Океан,1970г.в.

[bluezmoon]

Приветствую! Обзавелся некоторое время назад таким аппаратом.
Для проведения мероприятий по чистке и отмывке разобрал,соответственно снял заднюю стенку.
Через какое-то время такой несобранный решил включить.Фишка родная есть.
Ну и включил...Помидоры приветствуются...В двестидвадцать! Через несколько минут(!) понял,что наделал.
Короче,был щелчок в динамике,затем тишина.Лампочки нажимал-не светят.
По обнаружении косяка,после часа непотребных слов в свой адрес и изобретателей оного аппарата,подключил его через ПУ-1.
В динамике едва уловимый щелчок-живой!Но больше никаких поползновений к оживанию.Такое очучение,что сдохли выходники П213(один или оба).Лампочки горят вполнакала.
Замеры без выпаивания ни обрыва,ни пробоя не показали.Отложил на несколько днец.Нашёл П213.Но сначала решил включить.Не,не в 220 ,через ПУ-1.
Блин,всё работает!Приём есть!Лампочки горят полным накалом!
Что это за хрень была?

[vatsur]

Что это за хрень была?

Не была, а скорее всего - бывает. П2К кислый, или непропай какой-нить. Тот же предохранитель в колодке может болтается. да и в сетевых шнурах обрывы бывают.

[bluezmoon]

Не,там нет П2К и прдхр тоже нет.Приёмник-первый Океан,там нет подключения к сети,только к 9V.Выключатель в регуле громкости.Я его раз десять щелкнул и это все при 220V.

[bluezmoon]

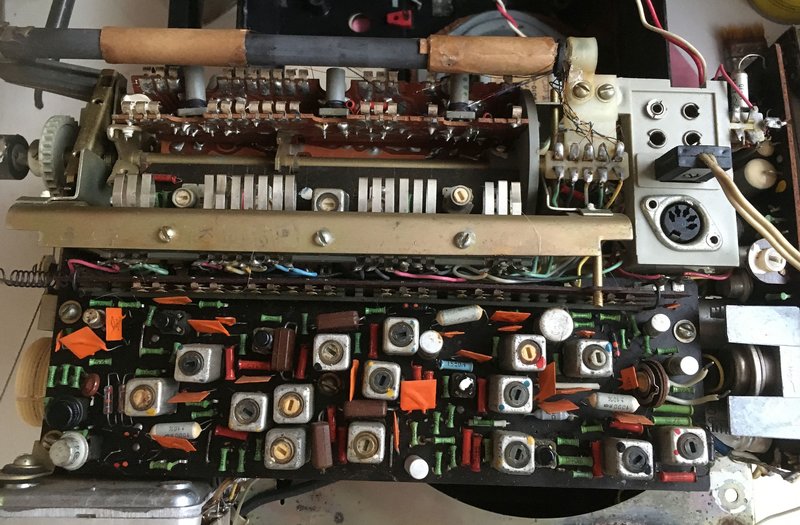

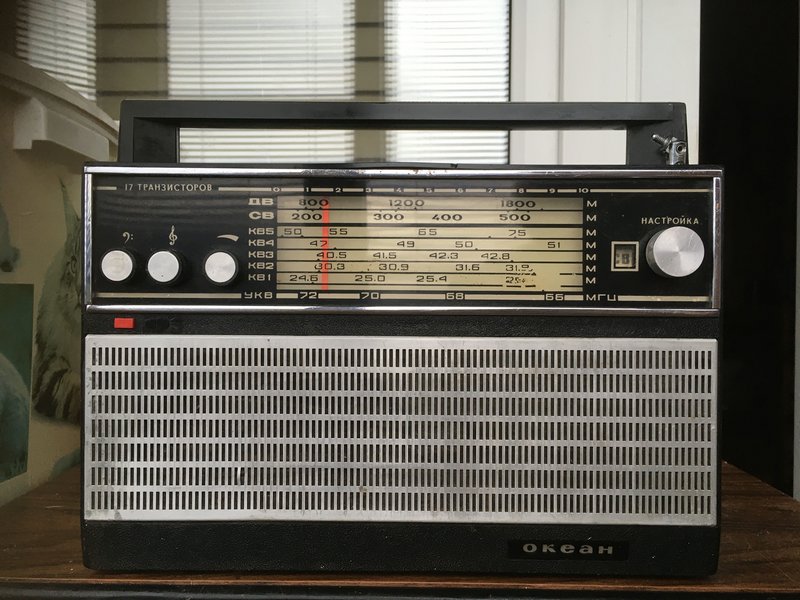

Картинки для облегчения понимания.

В приемнике нет встроенного БП.

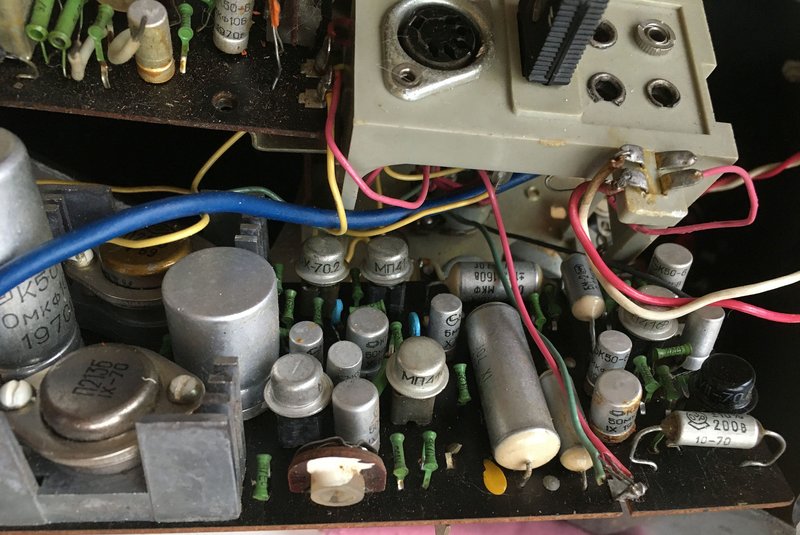

УНЧ аудиофильско-германиевый

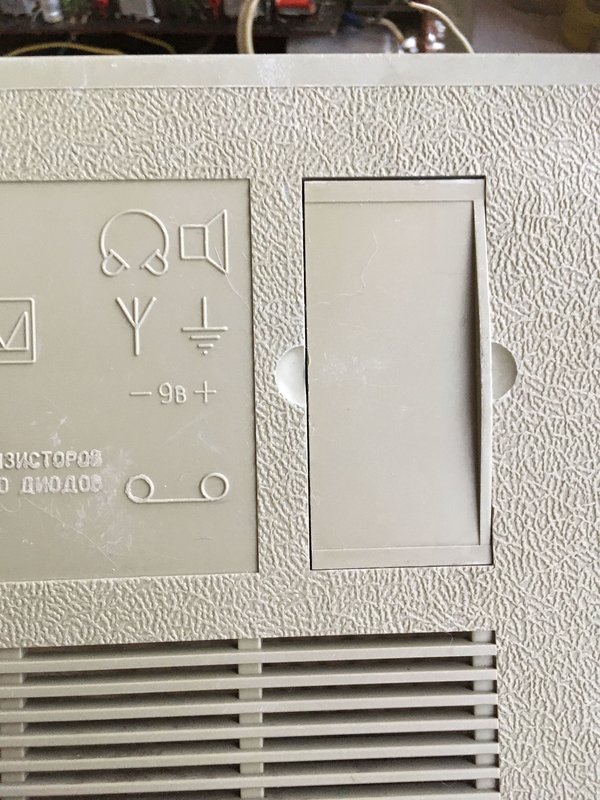

На заднике для тупорылых пользователей типа меня помечено про =9V,но когда это нас останавливало

[vatsur]

Ааа, это первый океан. Ну, странно, что он жив остался, хотя я бы порылся, поискал бы куда эти 220 приземлились, аж интересно.

[bluezmoon]

...странно, что он жив остался...

Во!Об чём и мне бы интересно было узнать.Каим образом?
Раз был щелчок и ощутимый в динамике,значит по усилителю эти ~220V пробежали.Должен бы бомбануть С16,он всего на 10V.

[Shuare]

Скорее всего пробился С16 по питанию, и всех спас. Потом он (уже спекшийся) от 9 вольт может просто немного греться - уже не имея емкости, но будучи сопротивлением (приходилось чинить мафон, также сунутый в сеть)

[bluezmoon]

Вариант возник у меня про мгновенный нагрев пластины размыкателя(а есть он там?) в этой хитрой колодке при переключении на внешний источник питания.

[bluezmoon]

Скорее всего пробился электролит по питанию...

Всё абсолютно живое,была б вонь или течь.Да и приёмник сейчас в штатном режиме работает.

[bluezmoon]

Через примерно час после происшествия я подключил приемник через =9V.Лампы горели очень тускло,был очень тихий щелчок в динамике и всё.К сожалению напряжение не замерял,ступил.Через несколько дней после подачи питания лампы горят ярко и приёмник подал признаки полноценной жизни.Однако чудеса!

[Samodelkin]

Германий он вообще сильно "дуракоустойчив".
У меня школьником в УНЧ на п213...217
несколько раз преды перегорали, а сам макет оставался живой!

[FRGEORG]

bluezmoon, Приветствую.Алексей.С приобретением.Согласен с мнением коллеги выше.Спас кондёр по питанию.Ввиду своей подсушенности сработал грозовым переключателем...Теперь он просто гигаомное сопротивление...Возможно повысился сетевой фон у приёмника теперь.У меня похожее было с Астрой 209 в 80 году примерно.Рвануло...Через некоторое время после включени-выключенияя-работал как из магазина.Удачи и еще раз с воскресением ретроаппарата.С уважением.Юрий.

[bluezmoon]

...с воскресением ретроаппарата...

Этот момент меня больше всего обрадовал

[bluezmoon]

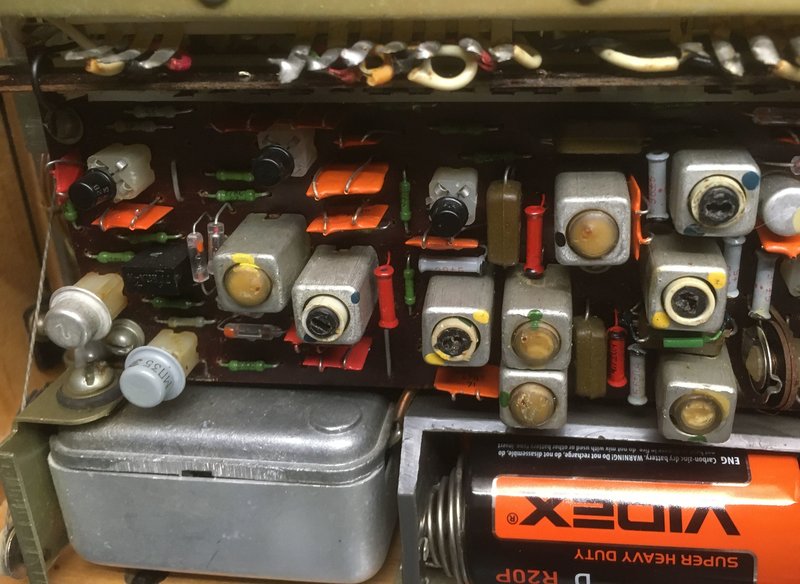

Заменил только один транзистор Т3



Но вряд ли это связано с включением в осветительную сеть.
Приём очень хороший на всех диапазонах.На УКВ традиционно для Океанов у меня принимается две станции в районе 88,0-90,6 МГц и какой-то канал или два ТВ .

[2vlad]

Заменил только один транзистор Т3

А почему?

[bluezmoon]

Заменил только один транзистор Т3

А почему?

Не работал.

[2vlad]

bluezmoon, это, вообще-то, транзистор гетеродина... На ДВ/СВ/КВ в этом случае приёма нет... Просто интересно: как именно Вы его нашли?

[bluezmoon]

...На ДВ/СВ/КВ в этом случае приёма нет...

Вот так и нашёл.Приём только на УКВ был.А там же меняются быстро,знаете.Без пайки.
Все детали там родные и этот транзистор тоже 70-го был,но я раньше не видел ГТ322 в таких удлиненных корпусах.У меня все в укороченных уже.

[2vlad]

там же меняются быстро, знаете. Без пайки.

Таких "Океанов", как Вами показанный, мне не попадалось, а вот в более поздних похожая неисправность - не работающий гетеродин АМ диапазонов - встречалась! Приходилось ковыряться и перепаивать этот транзистор...

[bluezmoon]

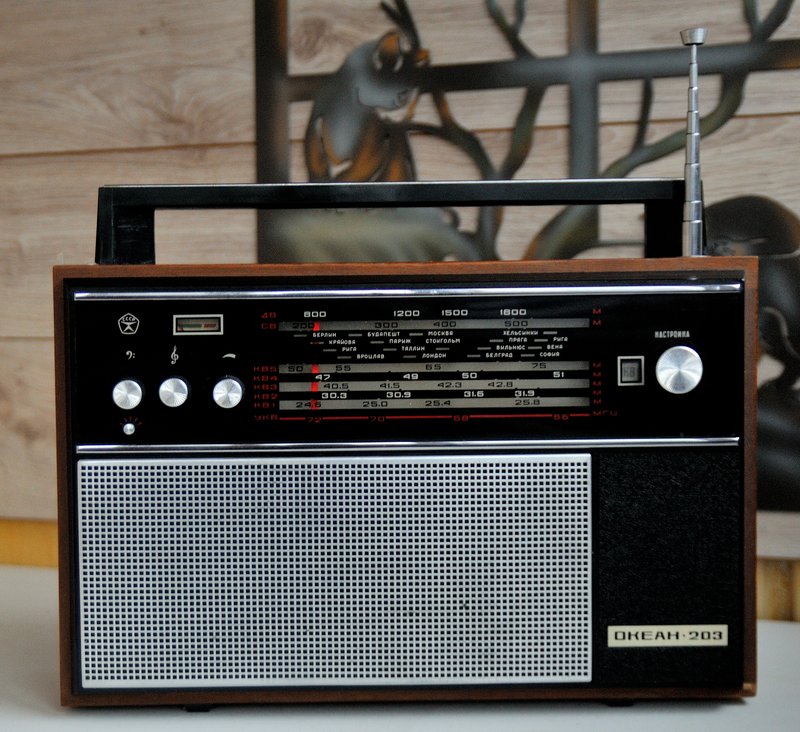

2vlad, в 203-ем и 205-м ГТ322 тоже на панельках стоят

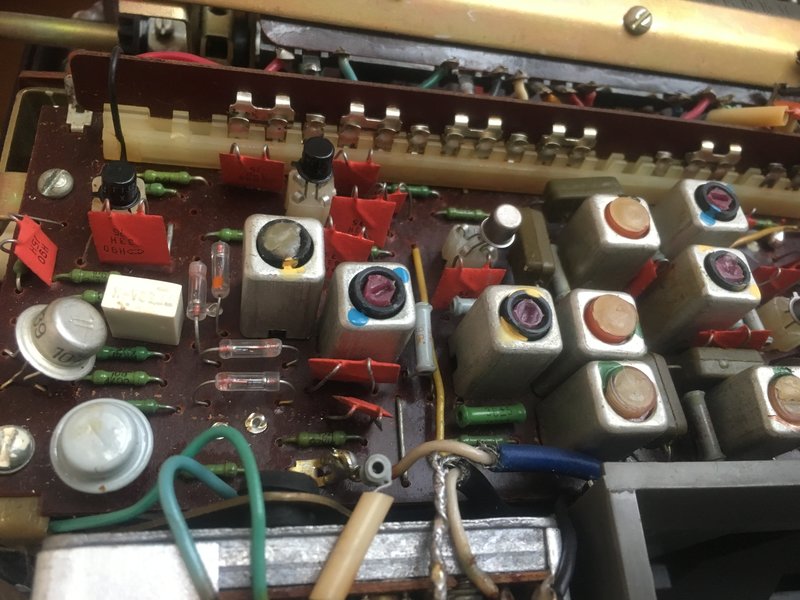

Самый гемор в первых модификациях-это конечно контактная группа



Барабан лучше вращать исключительно против часовой стрелки во избежание загнутия пружинных контактов

[bluezmoon]

Сравнение транзисторов ГТ322А.
Слева родной,справа 1977г



Кстати,цена в Музее на этот приёмник указана в 132 руб,вероятно поздние так стоили.А начиналось всё со 120 руб.

[2vlad]

bluezmoon, панельки для транзисторов в первых "Океанах" - это тяжёлое "вэфовское" наследие... Конечно, удобно: тык-тык - и всё в порядке! Но потом от них отказались, в том числе и на самом "ВЭФ".

[bluezmoon]

...Но потом от них отказались...

Экономика должна быть экономной.Видимо поэтому.

[bluezmoon]

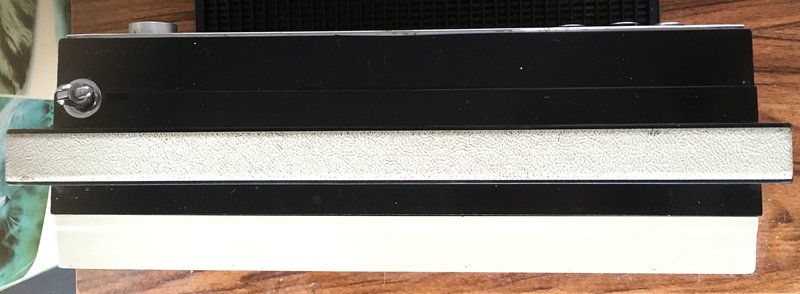

Ещё момент.Первые приёмники шли с рукоятью с пластиковой шагреневой вставкой



Была ч0рная,едва отмыл,да и то не до конца

[bluezmoon]

Германий он вообще сильно "дуракоустойчив".
У меня школьником в УНЧ на п213...217
несколько раз преды перегорали, а сам макет оставался живой!

У нас в школе были Электроны-20,аж три штуки,достались по наследству от предыдущих выпусков.Там выход на П214 по-моему,а вот предвыход на ГТ402-404,дык вот они регулярно вылетали после репетиций с тремя семерками или Агдамом

[сухи]

Первые приёмники шли с рукоятью с пластиковой шагреневой вставкой

Первые приемники шли в бежевом цвете.

[bluezmoon]

...в бежевом цвете

Да,красивый,я видел на картинке.Первое оно часто лучшим так и остается.

[МихаилН]

Сейчас неспешно восстанавливаю такой же Океан.
Приобретал вообще как корпус, всего за 300р., так что и состояние соответствующее, но я люблю иногда повозиться с подобными приемниками - инвалидами, которым "досталось по жизни".
Основные неисправности были в УНЧ приемника. Под самый транзистор был оборван один вывод эмиттера П213, выгорела дорожка на монтажке унч и вылетели оба предвыходных транзистора, причём один в обрыве, второй полностью перемкнуло ( стал как гвоздик)...
Это всё восстановил. Оживил и режим АМ на плате ПЧ-ВЧ, но при переключении диапазонов посыпались токосъёмные контакты на плате (что от диапазонного барабана). Пока ищу им замену.
Зато хорошо удалось оживить УКВ диапазон - вставил УКВ тюнер на ТЕА5710 с УВЧ на 87,5 - 108 МГц. Правда пришлось запитать его не от 4В стабилизатора приемника, а от общего питания 9В. Родной стабилизатор не потянул ток тюнерка в 15 мА., ну да это мелочи.
Коротенькое видео работы на УКВ:
И фото обновлённого блока УКВ и его подключения в приемник:


Более подробно описал такую модернизацию УКВ блока здесь:
http://www.radioland.getbb.ru/viewtopic ... &start=345

[bluezmoon]

...выгорела дорожка на монтажке унч и вылетели оба предвыходных транзистора...

Возможно тоже вместо 9V в сеть включил кто-то.Мне повезло,обошлось без потерь,но это наверно 0,00000...процента,что так может случиться.

[МихаилН]

bluezmoon, я тоже, прочитав предыдущие Ваши сообщения, подумал об этом.
Правда электролит питания был ещё живой, емкость, меньше номинальной, показывал, но по еср уже требовал замены, что я и проделал позже со всеми электролитами приемника.

[vatsur]

МихаилН, если применить другую микросхему, то и тракт АМ можно поместить в блок УКВ и УНЧ туда же. Останется только барабан. Плату ПЧ и УНЧ можно выкинуть.

ИМХО, это не восстановление, это "колхоз".

[МихаилН]

vatsur, да конечно, оживить старичка из небытия, это колхоз...
Ну вот такой я уж колхозник
Можно, если кому не лень, посмотреть по моей подписи, мой "колхоз".
Восстанавливать такие "крутые раритеты", как первый Океан не собираюсь чисто по учебнику, тем более когда отсутствует часть контуров по ПЧ ЧМ.
Только для того, чтобы работал и соответственно был востребован, а главное, чтобы хорошо работал на всех диапазонах.
Без УКВ на 87 - 108 сейчас вообще такие приемники не актуальны.
Собака лает, караван идёт.
Не уподобляйтесь вы этим самым собакам.
Ваше сообщение ни о чём, наверное просто хотели меня обидеть, это не получится, Я принимаю критику от тех, кто не менее меня по радио сделал, а не от всякого проходящего здесь мимо...

[vatsur]

МихаилН, выкинуть родной тюнер, который в данном случае гораздо лучше и гармоничней чем ТЕА5710, это не восстановление. Это другое.

[bluezmoon]

Парни,давайте не будем развозить.

...Это другое.

В духе времени назовём преобразование МихаилН модернизацией и инновацией.

[HyC]

Заменил только один транзистор Т3

По хорошему после такой процедуры сопряжение уточнить бы надо. При замене транзистора гетеродин чуть сместится. Не настолько чтобы пришлось переукладывать, там по краям диапазона запасец есть, но вот чувство может упасть. На сильных станциях это незаметно, а вот слабенькие могут пропасть.

[bluezmoon]

HyC, спасибо.Мне надо было только оживить,что и получилось-работает уверенно на всех имеющихся диапазонах.
Сейчас надо бы к 203-ему подобраться,насколько помню,совсем дохлый был,да в контактной планке один или контакта поломалися

[МихаилН]

Я так понял, что полуграмотную перетяжку УКВ блока Океана на диапазон 87 - 108 МГц многие здесь КОЛХОЗОМ не считают !
Особенно отмечу отмотку витков без необходимого натяжения и закрепления и замену конденсаторов на "хрен знает какие" по ТКЕ !
Потом удивляются почему АПЧ приемника не справляется с их КОЛХОЗОМ !
Так вот это ещё больший КОЛХОЗ, чем моя замена укв блока...
Вот такая наглость меня всё время удивляла.
Ставьте УКВ блочок с буквой Е, вот тогда, да, согласен, будет не колхоз.
Прошу прощения, но не я эту лубуду с колхозами здесь начал.
Всё, более никого не буду здесь раздрожать своими по их мнению, колхозными постами...
Только пожалуйста задумайтесь, а что не колхоз на укв для этого приемника в наше время, какой лучше работает и чего какой стоит...
А главное то, прием УКВ на колхоз предлагаемый этим якобы не колхозником гораздо хреновее, чем на мой.
Всё ушёл и тему для себя зарыл.
Мне это более не интересно.

[vatsur]

МихаилН, ну, например я такое не рекомендую и против эмпирических методов. АПЧ это не "хорошей жизни", больше компенсация за их стабилизаторы и термостабильность. Блочки с буковкой Е не всегда правильные и грамотные.

Втулить весь тракт ПЧ-ЧМ вместо блока УКВ, который кардинально по-другому работает - это вредительство.

[МихаилН]

vatsur, ага, но это для вас, а не для старенького приемника, который ещё хочет хоть как то прописаться в нашем времени...
Приемник должен служить людям, а не наоборот...
Удачных Вам перемоток хреноватеньких укв блочков Океанов с их поганенькими по нынешним временам ПЧ ЧМ трактами...
И упаси вас Бог использовать в УКВ блоках микросхемы, ну ас АМ вообще...
Правда звучание цифровых, поверьте, даже я ненавижу.
Просто возвращался с другого форуму и увидел этот ваш пост, а так тему отправляю в закрытую для себя...

[vatsur]

Приемник должен служить людям, а не наоборот...
Удачных Вам перемоток хреноватеньких укв блочков Океанов с их поганенькими по нынешним временам ПЧ ЧМ трактами...

Не согласен!
Приёмник должен радовать глаз и не напрягать слух, современные с такими условиями не справляются.

В океанах хорошие блоки УКВ, не всегда их нужно перематывать, например. По нынешним меркам ПЧ в океане не идеал, но в стоке лучше, хотя бы по С/Ш чем на МС.

[valera9]

так долго искал 203.нашел деревяном корпусе.на радостях и спалил.увсех же океанах подумал блок внутри.ну написали бы на задней крышке предупреждение хотябы.

[bluezmoon]

...ну написали бы на задней крышке предупреждение хотябы...

Там есть про 9V и даже знаки стоят,как подключать.Но очень это незаметно как-то.



Хотя,замечу,в начале 70-х народ был не избалован встроенными БП.Думаю,тогда и мысли не было воткнуть провод от бритвы,а других поискать ещё.

...на радостях и спалил...

Ну,в этом Вы не одиноки.Особенно это Соколам присуще.

[valera9]

увидел поздно было.я даже и непонял что значит 9 вольт .а вот сам бедняга.не смотрел пропала желание. сразу отнес подвал.

[bluezmoon]

Вполнесебеничего аппарат.Панель поправить,шкала целая.
А после включения были какие признаки?Звуковые и световые,запах?Бахнуло или по-тихому?

[valera9]

я был в таком шоке.вы знаете не помню.уменя в наличии 201 сейчас занимаюсь.

[bluezmoon]

Надо теперь подключить правильное питание и проверить.

[valera9]

послушал звучит отлично.а как принимает фм просто класс.да умели для заграницы делать.

[bluezmoon]

valera9, красавец!
