Фёдор Кривой писал(а): ↑

26 окт 2021, 17:43

Игорь40 писал(а): ↑

26 окт 2021, 15:18

Может кто покажет свои корректоры изготовленные собственными руками? а то одно бла,бла.

Вот приличный корректор ,явно гораздо гораздее Сухова. Показать не могу,стоит у меня в Одиссее-010.Фото не делал.

Не очень понимаю зачем менять корректор из Одиссея 010 на этот импорт? Ну да ладно, хозяин барин.
Насколько знаю родной корректор очень достойно звучит

Игорь40 писал(а): ↑

26 окт 2021, 21:10

зачем менять корректор из Одиссея 010

Одиссей... тоже требует "перепахивания" как по комплектухе так и по номиналам. Тогда в нем что то прорезается.

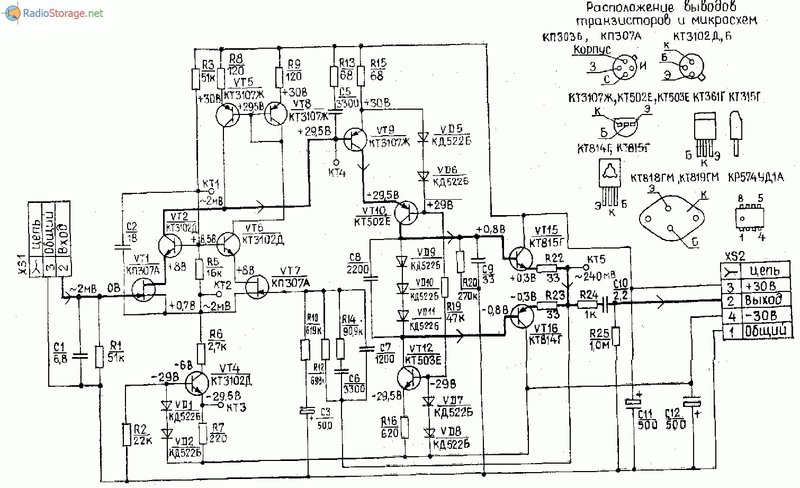

Кстати это только один из заводских вариантов, есть еще два, причем одна схема с "залепухой" , но ее никто не замечал(?), или делали вид что не замечают коротыш на схеме. У меня был подопытным как раз этот 16 транзисторный вариант.

Я так понимаю, что у остальных как всегда... "жена уехала в отпуск, забрала фотик", "дочка уронила айфон", "Выложу позже", что по правилам форумного этикета означает "не дождетесь"

Кенвуд 9100, именно ОН, а не Сухов. Слева прототип, справа почти отработанная плата. Было еще два варианта платы.



Это один из вариантов Сухова, после был отправлен приятелю на прослушку и сравнение с ямахой А1 и ламповым корректором. Пока у него времени на это не хватило. Дача, огурцы-картошка, сына женил, работа наконец.

Как-то смутно припоминаю...

К. Иночкин писал(а): ↑

27 окт 2021, 00:54

Это один из вариантов Сухова

А у вас случаем еще одного такого не завалялось? Я бы приобрел..

К. Иночкин писал(а): ↑

27 окт 2021, 00:54

Кенвуд 9100, именно ОН, а не Сухов.

Так вы тайный поклонник Сухова? вон сколько наклепали своего кумира,и на чём собран Кенвуд? транзисторов таких как в схеме я не видел в продажи.

Игорь40 писал(а): ↑

26 окт 2021, 21:10

Не очень понимаю зачем менять корректор из Одиссея 010 на этот импорт? Ну да ладно, хозяин барин.
Насколько знаю родной корректор очень достойно звучит

Одиссей достался без УК,а руки чесались так,что покупать не стал. Тупо сделал. С самого начала этот УК меня сильно удивил. Поставил в у смерть упиленный Зодиак первый, вертушка Э-017,стабилизация тонарма в двух плоскостях ,смотрю пластинка крутиться,а ни чего не происходит,абсолютная тишина!!! Подумал на косячил,но он сука заиграл.Такая тишина и в паузах и на выходе! Эти места на пластинках называют - немая канавка. Так и есть. Другие УК в этих местах выдают звучание виниловой массы. У меня возник идиотский вопрос самому себе-а есть звучание виниловой массы?

Игорь40, Я не "клепал" я скорее ковырялся. В итоге пришел к выводу, что надо было не заниматься ерундой, а собирать сразу Кен9100.
Да, транзисторов из тех времен уже практически не найти, но существуют адекватные замены, практически один в один. Например полевик 2SK68 легко меняется на более современный 2SK117 или 2SK184, да и SK170 туда встанет. Единственные проблемы не купить фейк и подобрать пары. Если 170-е из одной партии довольно "подбираемы" , а вот 117 и 184 имеют довольно большие разбросы. У меня получилось подобрать только четыре пары из 25 штук SK184. В продажах они бывают, но не у нас, да и за бугром легко напороться на подделку.
Остальное можно подобрать на сайте, например "выходной" SA899 https://www.web-bcs.com/transistor/tc/2 ... an=ru&cl=1

Фёдор Кривой писал(а): ↑

27 окт 2021, 09:23

Одиссей достался без УК

Недаром лет пять назад почти каждую неделю в продажах появлялся отдельный блок корректора. До сих пор не понимаю, зачем так делали. Ради лишней тысячи в карман?

Я бы собрал кенвуда ради интереса, но посмотрел схему на кенвуд, а платы печатной там нет (она есть но копировать ее сложно,плохо видно),рисовать как то лень если честно.Хотя может и рискну.

Игорь40, ЛУТом пользуетесь? Гляньте, может пригодится

https://drive.google.com/drive/folders/ ... sp=sharing

К. Иночкин писал(а): ↑

27 окт 2021, 10:46

Игорь40, ЛУТом пользуетесь? Гляньте, может пригодится

https://drive.google.com/drive/folders/ ... sp=sharing

Вот за это огромное спасибо, обязательно соберу теперь, как оклимаюсь от ковида.

По ссылке. Это лейка для тех кто без корректора Сухова "даже кюшать не могу". Единственное удален резистор АПК, но вернуть его не проблема

https://drive.google.com/drive/folders/ ... sp=sharing


Анти РИАА. Схема Хагермана. Лейка платы,но по хорошему, не проблема собрать на макетке за полчаса, теория и практика.

https://drive.google.com/drive/folders/ ... sp=sharing

Alexnet, Добрый вечер.
Собрал фонокорректор по вашей схеме:


Использую его совместно с ГЗМ155-|| в своей Арии-102.
Наводится 100Гц фон от двигателя, питание и землю питания беру с БП с разъёма XS5.
Вход корректора беру с точек 1, 2, 3 платы тонарма:


Последнюю Вашу разводку печатной платы немного переделал:


Как побороть НЧ фон от двигателя? - Это образуется земляная петля или я не оттуда беру питание?

ame_san, Приветствую. У Вас получилась петля. Я землю подключил только в одном месте - с платы тонарма. Никаких фонов нет. Питание +\- 15 взял с соотв. 2-й и 3-й ноги разъёма Х8 платы привода А4

Alexnet, Спасибо, попробую убрать землю от БП.
Спасибо!

Делал в 80-х годах похожий корректор от Арктура-006, для Ария 102, от фона, всякого удалось избавиться только после намотки отдельной обмотки на транс Арии, для питания корректора, провод был ПЭЛ-0.18 витков не помню уж сколько, но посчитать не сложно, корректор питался через простейщие стабилизаторы на КТ315 и КТ361.

Oleg456, Питание от отдельной обмотки - это конечно же замечательно. Но и при питании от штатного стабилизатора в моём аппарате проблем с фоном нет. Еле слышимый гул,при максимально выкрученной громкости усилителя прослушивается в течении пары секунд,пока раскручивается диск и всё...

Отключил землю с корректора на БП и сильный НЧ фон пропал, при пуске появляется на пару секунд и исчезает.
Более точно пока описать моё мнение о корректоре, не могу, в усилителе сильно шумит темброблок на 157уд2, но прогнал пару треков В.Цоя, мне понравилось звучание корректора.
Спасибо за конструкцию!

Игорь40 писал(а): ↑

26 окт 2021, 15:18

Может кто покажет свои корректоры изготовленные собственными руками? а то одно бла,бла.

Я собирал в молодые годы вот такой корректор, с пассивной коррекцией на ВЧ. До сих пор он у меня в ходу. Мне очень нравится его звук! Однако пока все не довелось сравнить его с УК Одиссей-010......



Реализация в "железе" в 1996-1998г.


Внедрен был в Вега-117. "Поет" от G-602 и MF-104. Расположен на месте удаленного УЗВ кассетной деки.

ame_san писал(а): ↑

28 ноя 2021, 01:39

Отключил землю с корректора на БП и сильный НЧ фон пропал, при пуске появляется на пару секунд и исчезает.
Более точно пока описать моё мнение о корректоре, не могу, в усилителе сильно шумит темброблок на 157уд2, но прогнал пару треков В.Цоя, мне понравилось звучание корректора.
Спасибо за конструкцию!

Замена больших "банок" на плате БП на более ёмкие так же желательна. Я на своём поставил 4700х35 вольт после того,как аппарат у меня неожиданно "загудел". В стоке там "смешные" 500мФ установлены. Можно попробовать максимально "отвязать" питание корректора от привода ЭПУ,взяв напряжение для питания корректора непосредственно с фильтрующих конденсаторов БП. На плате корректора увеличить номиналы гасящих резисторов до 330...470 Ом и параллельно фильтрующим конденсаторам впаять стабилитроны на 12-15 вольт. Те же Д814Г. И,теоретически,от пусковых наводок по питанию полностью избавимся. Не проверял,т.к. нет необходимости,но мало ли...
Можно воспользоваться интегральными стабилизаторами 7815 и 7915,запитав их так же непосредственно с моста БП,но "землю" им подключать только на плате корректора.

У меня с завода в БП стояли уже на 470мкФ К50-35, заменил на 680мкФ Самва РД. проигрыватель не эстрадный, посему думаю и уже имеющихся мер достаточно, а там потом посмотрим, сначала усилитель надо привести в порядок

Если автор не против, выкладываю ссылку на разводку печатной платы:
https://drive.google.com/drive/folders/ ... sp=sharing

Немного не по теме:
а никто не пытался приспособить сабж (или другой винилокрут) для оцифровки?
Т.е. максимально "линейное" согласование с АЦП компа (все частотные коррекции выполнять уже цифрой)?

А что мешает для этого собрать линейный предусилитель с нужным коэффициентом усиления ?

Ничего не мешает.
Интересует кто это практически реализовывал, ибо наверняка имеются нюансы?

GregoryR писал(а): ↑

06 дек 2021, 12:35

максимально "линейное" согласование с АЦП компа (все частотные коррекции выполнять уже цифрой)?

Известный виниловод Геннадий Зубрицкий цифрует пластинки после "фоника".
Это правильно потому, что "фоник" и головка должны быть согласованы по входу, а АЧХ после "фоника" уже ровная, что лучше для любого цифрования, чем перепад 40 дБ RIAA.
