На кроссплате при вытянутых УНЧ нет напряжения 48В, а только 40В, при отпаянных сглаживающих электролитах напряжение - 27,7В.
Что может быть?

Магнитофон работает? 48 это на схеме, 42 в реальности там.

Grower
1. Сколько вольт в сети на момент измерений?
2. Сколько вольт на шине +48В при заменённых конденсаторах?
3. Сколько вольт на шине +48В при извлечённых модулях УМ?
4. Проблема только в несовпадении цифр, или есть реальный дефект?

!. 211В
2. Сглаживающие конденсаторы ещё не менял.
3. Напряжение на шине 48 В при извлеченных УМ - 40,3В
4. Пока проблема в несовпадении цифр. Дефект был. Сгорел предохранитель 2А в неработающем канале.(в питании)
После замены предохранителя ещё аппарат не включал. Электролиты отпаяны, завтра буду измерять емкости. Ещё до замены предохранителя менял местами УМ, оба работали в том разъеме, где было питание.

1. Маловато, конечно, но не настолько, чтоб 48 вольт просело до сорока.
2. Для начала, можно подпаять параллельно к старым электролитам ещё один, например на 1000µF, и посмотреть насколько поднимется напряжение.

А вообще странно... Про схеме там стоит трансформатор ТП 100-7, по справочным данным которого, напряжение обмоток II и II' (4-6 и 4'-6'), от которых и питается УМ, равно 31-у вольту (25+6), что при выпрямлении и сглаживании поднимается до 43-х с копейками вольт. При 211-ти вольтах в сети это получится 41,92 вольта без нагрузки. Откуда там нарисовали 48 вольт -

Xell писал(а): ↑

14 май 2021, 00:20

А вообще странно... Про схеме там стоит трансформатор ТП 100-7, по справочным данным которого, напряжение обмоток II и II' (4-6 и 4'-6'), от которых и питается УМ, равно 31-у вольту (25+6), что при выпрямлении и сглаживании поднимается до 43-х с копейками вольт. При 211-ти вольтах в сети это получится 41,92 вольта без нагрузки. Откуда там нарисовали 48 вольт -

Коллега Юрыч не просто так написал о 42-х Вольтах.
Вечером продолжу, но уже особо переживать не буду, если 48 В не получу.

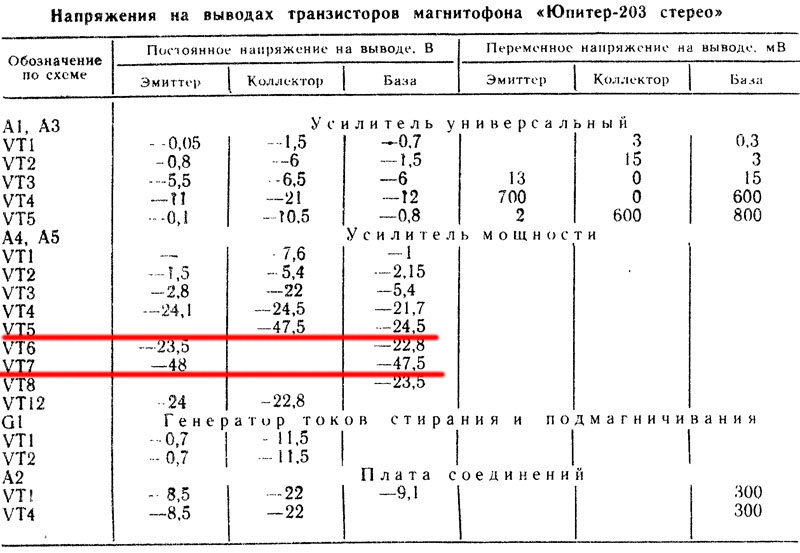

Оно как-бы так, но есть ещё и вот эта таблица:



Это относится к Юпитеру 203-С (не 203-1), но там хоть и разные трансформаторы стоят (ТС-80-7 против ТП-100-7), напряжение вторичных обмоток для питания УМ у них совпадают. Откуда автор таблицы взял такие напряжения, видимо, узнать уже не удастся...

Grower писал(а): ↑

13 май 2021, 23:25

осле замены предохранителя ещё аппарат не включал.

Так может оно там уже есть, напряжение А сгорел предохранитель из за неисправности в унч наверняка.

Больше 42,13В получить так и не удалось. Измерял напряжение дешевым китайским тестером. Поменял на UNI-T Ut-70A. Всё практически то же самое. Измерение электролитов по питанию показало следующее:
1. 0,47 Ом, 0,9%, 2076 мкФ.
2. 0,4 Ом, 1.5%, 1846 мкФ,
3. 0.42 Ом, 2.2%, 2323 мкФ.
Электролиты К50-20 50В.
Новые китайские 2200 мкФ, 63В показали 0.23 Ом, 0.9%, 2061 мкФ. Проверил 5 шт. Остальные 4 шт. почти не отличаются.
ESR ВСЕХ больше допустимого по таблице на порядок. Грешу на тестер-пробник.
Оба канала работают.

Grower,
У вас все в норме. Не мешайте магнитофону работать.

Уже собираю все в кучу.
