Помощь в ремонте импульсного акк. зарядника 15А

Сообщение

юр-ок · #301

FAI4. напруга на выходе зарядника скачет и авто лампа не светится и загорается ОШИБКА. Полевика нет

юр-ок · #302

Полевик то исправен. проверял и прибором и подачей V на затвор. сейчас то он открывается,раз вольты на выходе Зарядника.

vzm2 · #303

юр-ок писал(а):в режиме замера как я думал величины меандра, 12-14 чего то ))).

Это не режим замера! Если не понимаете как работает прибор в этом режиме не надо так делать! Можно и прибор пожечь и схему!

юр-ок · #304

vzm2. вот те на. очень ценное сообщение. читайте посты выше. сейчас меня больше интересует от чего скачет вольтаж на выходе и почему лампочка 12В на выходе не светится и ручка переменника Ампеража ,на лицевой панели , на это не влияет.

old_hippie · #305

юр-ок писал(а):vzm2. вот те на. очень ценное сообщение. читайте посты выше. сейчас меня больше интересует от чего скачет вольтаж на выходе и почему лампочка 12В на выходе не светится и ручка переменника Ампеража ,на лицевой панели , на это не влияет.

Не хватает напряжения на стабилизаторе, для самозапитывания микросхемы ШИМ. В розетке сейчас какое напряжение?

И - "на коллQ99 24в, эмит 16,5В" - чего-то многовато падает. Или беты не хватает, или одно из двух...

FAI4 · #306

Сколько на коллектора Q99 когда есть напряжение на выходе трансформатора?

Напряжение на выходе трансформатора нужно измерять при наличии нагрузки

Импульсы сбивают показание тестера.

юр-ок · #307

FAI4 писал(а):Сколько на коллектора Q99 когда есть напряжение на выходе трансформатора?

Напряжение на выходе нужно измерять при наличии нагрузки

Импульсы сбивают показание тестера.

я последний раз запускал от БП12В. на колл 11,5В на эммит и 7-й ноге 10,3В. нагрузка в виде авто лампы 20W на вольтаж не влияет. лампочка 12В 20W не светится.

FAI4 · #308

Если напряжения на выходе трансформатора нет - значит полевик не работает.

Либо обрыв в выходных цепях.

Нужно лампу нагрузки напрямую к выходным обмотки трансформатора подсоединить

юр-ок · #309

FAI4. напряжение на вых зарядника скачет плюс16-20В,это в горячей половине. проверю всё ещё раз под нагрузкой-лампочка 12В 20W или аккум 12В от шуруповёрта.только в другой раз. сейчас всё отложил. тк занимал стол обеденный)).

ssmmiill · #310

юр-ок писал(а):зарядник завёлся и работает без БП 12в и не подключен к R2 330кОм. откуда берётся питание на ШИМ не пойму

Питание берётся с D6,C5,Q99 работающего трансформатора.
Соберите на зад всю схему только оставив защитную 60w лампу и конденсатор к ней, подключите R2, без него устройство точно не будет запускаться.
1. Если устройство не стартует нужно померять напряжение на 7 ноге.Если электролит с99 50мкф плохой -не будет стартовать, новый но переполюсован -не будет старта, можно поставить 100мкф.(т.е. нет старта - проверить сопротивление R2 и конденсатор )
2.Вы всё ошибочно ждёте горения 60w лампы, а она и не должна никогда гореть: её свет без нагрузки блока на выходе обозначает "авария" "караул ". а вот когда на выход подать не большую нагрузку - она неярко засветит.
3. Выход блока рассчитан на аккумулятор, поэтому при подключении просто нагрузки может вваливаться в ошибку.,Подключите аккумулятор будет корректно всё работать , ток регулироваться.

FAI4 · #311

Нужно иметь ввиду что каждый тип ШИМ-контроллера предназначен для полевика с определённым порогом включения.

U3845 для полевика с порогом 6 вольт и ниже
Лучше от 5 вольт.

Если полевик будет с более высоким порогом открытия - схема не будет стартовать...

юр-ок · #312

сейчас подключил по схеме зарядник в сеть 220В через лампу 60ватт, БП12В на С5- зарядник включился, на выходе стабильно 14,8В. Подключаю на выход зарядника авто лампу 20W, лампочка чуть загорается в треть накала и мгновенно гаснет-на выходе зарядника сразу ноль. отключаю лампу - на выходе появляется 14.8В..

юр-ок · #313

от лампы 60ватт я ждал повышения накала полагая ,что нагрузка даст прирост тока в первичке.

FAI4 · #314

Можно включать без лампы на 60Вт

Тогда будет нормально работать с нагрузкой

юр-ок · #315

убрал БП12В. R2 - 330кОм, подключил после лампы 60Ватт, после резистора провод кинул на 7-ю ногу ШИМ- зарядник заработал, на выходе 14.8В. как только подключаю автолампу на выход зарядника , на выходе получается Ноль вольт

юр-ок · #316

FAI4. чот я уж боюсь без 60Ватт. один раз у же всё звездануло-причём громко, всё перепаивал.

FAI4 · #317

юр-ок писал(а):FAI4. чот я уж боюсь без 60Ватт. один раз у же всё звездануло-причём громко, всё перепаивал.

Волков бояться - в лес не ходить

юр-ок · #318

FAI4 писал(а):
юр-ок писал(а):FAI4. чот я уж боюсь без 60Ватт. один раз у же всё звездануло-причём громко, всё перепаивал.
Волков бояться - в лес не ходить

Да как то такое обоснование не воодушевляет.))))

юр-ок · #319

так то всё уж проверено. но не пойму что может ещё пи...ть через полевик.

юр-ок · #320

подключил R2 на плюс C2, в этой точке +324В, 150мкфх450В- зарядник работает, но при подачи нагрузки на выход Зарядника - на выходе сразу НОЛЬ. как только лампочку 20W отключаю то сразу 14,8В на выходе.

юр-ок · #321

Может уменьшить мощность лампы-не 60Ватт , а 40Ватт поставить,для пробы. -------поставил 40ватт,результат тот же, под нагрузкой НОЛЬ на выходе, без нагрузки 14,6В.

юр-ок · #322

Что сделать ещё?

FAI4 · #323

юр-ок писал(а):Может уменьшить мощность лампы-не 60Ватт , а 40Ватт поставить,для пробы. -------поставил 40ватт,результат тот же, под нагрузкой НОЛЬ на выходе, без нагрузки 14,6В.

для уменьшения сопротивления нужно УВЕЛИЧИВАТЬ мощность лампы.

Т.е. нужно поставить например 2 по 60 Вт в параллель

юр-ок · #324

попробую-поищу.

FAI4 · #325

Я бы вообще лампы убрал.
Раз устройство работает, что зачем балласт?

Это уже ничего не дает

юр-ок · #326

подключил в параллель две по 60Ватт, то же, при нагрузке Ноль,без нагрузки 14,6В.

юр-ок · #327

FAI4 писал(а):Я бы вообще лампы убрал.
Раз устройство работает, что зачем балласт?

Это уже ничего не дает

да боюсь- опять рванёт. почему с лампой 60ватт нагрузка садится до Нуля.

юр-ок · #328

Нус так посоветовал,не в обиду ему сказано,но мне то обидно опять всё перепаивать. то же через лампу работало,а как лампу убрал-подрыв. лампа стояла вместо предохранителя и при подаче 220В лампа 60ватт вспыхивала и сразу гасла. ну типа С2 зарядился и всё нормально, а как лампу убрал ,так рванул полевик ,от него 0,33Ома, 1кОм тот что на 3-юногу ШИМа и сам ШИМ.

юр-ок · #329

Подключил почти заряженный аккумулятор 12В от шуруповёрта к зарядке, включил зарядник-работает. правда вращение ручки Ампеража на лицевой не влияет. может от того что аккум свежезаряженный.

ssmmiill · #330

подключите и аккумулятор от шуруповёрта и лампочку 20вт должен появиться ток

юр-ок · #331

пробовал,лампа не горит.

юр-ок · #332

ssmmiill.подключаю лампочку - на лиц панели горит светодиод ОШИБКА.

юр-ок · #333

аккум полностью заряжен. видно и не тянет на себя.

ssmmiill · #334

1.подключите лампочку 20вт 12вольт прямо на электролит
2.проверьте шунт если он не проволочный - там практически 0ом должен быть.

юр-ок · #335

шунты проверял, а на кондёрах смогу теперь только завтра. занимал обеденный стол -пришлось всё убрать.

ssmmiill · #336

ещё есть другой вариант- закоротить сток исток защитного транзистора (защищает от переполюсовки АКБ), тогда тоже должно на лампочку работать и амперметр показывать ток

юр-ок · #337

ssmmiill. спасибо . пока нет возможности проверить -работа. сразу напишу когда получится заняться зарядником. но у меня пока сеть 220В идёт через лампу 60 ватт на С3 R1 трансформатор. а на прямую с С2 150мкфх450В я чот боюсь. а вдрух ипа нёт)). если б запустить зарядник бЭз лампы может и заработало бы.

юр-ок · #338

ssmmiill. добрался я до зарядника. подключил авто лампочку 12В 20W прям на кондёры 2200мкф- лампочка мигает с частотой 3 раза за секунду,при этом обороты вентилятора то же начинают дёргаться и снижаться. если авто лампочку подключать на выход зарядника то на лицевой панели мигают светодиоды СЕТЬ и АКБ.ЗАРЯЖЕНА , но авто лампочка не светится. питани зарядника от 220В по прежнему идёт через лампу 60Ватт.

сергей 12 · #339

первое лампу в качестве нагрузке использовать в цепях где стоит стабилизация по току и напряжения не очень удачное решение. лампа имеет сопротивление которое изменяется от нагрева. то есть в первое время оно имеет малое значение сопротивления , что приводит к срабатыванию защиты. а учитывая что в первичной цепи также стоит сопротивление(лампа) то у вас прибор в ходит в колебательный резонанс. замените нагрузку на сопротивление обычное или из нихрома, а в первичке ватт на 100 150. и пробуйте

юр-ок · #340

сергей 12. нихрома нет. лампа только на 95Ватт. вместо нихрома если только аккум от шуруповёрта но аккум заряжен.

ssmmiill · #341

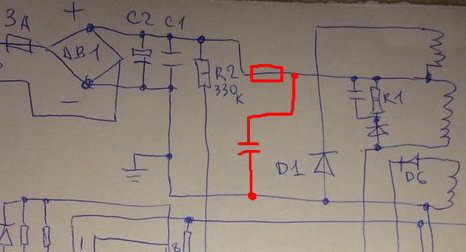

Пора убирать сетевую лампу, вместо неё после сетевого электролита поставить резистор 1 ом и конденсатор 1мк. Это не защитит в случае аварии, но не будет большого взрыва

юр-ок · #342

ssmmiill. какая мощность резистора и какой кондёр- 1мкф ?

FAI4 · #343

Надо убрать лампу на 60 вт.
Она не даёт нормально работать устройству под нагрузкой.

юр-ок · #344

ssmmiill писал(а):Пора убирать сетевую лампу, вместо неё после сетевого электролита поставить резистор 1 ом и конденсатор 1мк. Это не защитит в случае аварии, но не будет большого взрыва

как впаивать конденсатор у меня есть 1мкф 400В-плёнка.

ssmmiill · #345

1 Ом 1Вт,1мкф 400В

юр-ок · #346

сейчас припаяю.будем смотреть.

юр-ок · #347

впаял не бахнуло. вентилятор работает, диоды СЕТЬ и АКБ.ЗАРЯЖЕНА светятся

юр-ок · #348

подключил разряженный до 3В акб 7-мь Ап.часов. на выходе то есть на клеммах акб показывает мультиметр 14,8- 15,2В. ручка амперметра при вращении ни как на показания ампеража не влияет-Ноль. правда за время что писал выше опус- акб зарядилась до 4В. может указатель сдох,т.есть прибор на лицевой панели.

ssmmiill · #349

Аккумулятор сильно убитый, большое внутреннее сопротивление, поэтому ток заряда очень мал.Такой акум если пытаться восстановить нужно несколько суток держать на зарядке.

юр-ок · #350

показания мультиметра на клеммах скачат от 14,9В до 15,35В при подключенной АКБ
