Помощь в ремонте импульсного акк. зарядника 15А

Сообщение

юр-ок · #201

HyC. зачем вот эти --лечить по фотографии и тд и тп. жаль у меня потеряна связь с друганом который меня собстно и научил чему то в электронике,щас он пашет на газпром. ему и схемы были не нужны, он просто знал принцип работы радиокомпонентов, а вы тут про аборты. нечего сказать -не говорите.

FAI4 · #202

юр-ок писал(а):что то вспомнил- у меня выгорело всё когда в точке R1C3 трансформатор было 320В, потом я впаял лампу 60ватт и в точке R1C3 транс. стало 240В. а сейчас опять после лампы 317В. что то я к вечеру в ноль отупел. не пойму как после нити накала в точке R1C3 транс может быть 317В. хорошо ещё ШИМ не запускается с R2, а тоб нарно опять ипануло. всёёё отбой до завтра. пошёл я обеззараживаться от кароны суч ей.)))))))

Если нет тока потребления то напряжение до и после лампы будет равно

юр-ок · #203

FAI4. понял.

Oleg456 · #204

юр-ок писал(а):Oleg456.ШИМ запускается когда на 7 ноге 12В от блока питания. восьми вольт с R2 при питании от 220В ей не хватает.

Для первоначального запуска ШИМки, при питании от сети, она получает питание с R2, в течении доли секунды, так понятно, а после запуска, ШИМка питается от импульсного транса.

юр-ок · #205

Oleg456. да вот она что то и не запускается от сети через R2. а от бп12В всё нормально.

old_hippie · #206

юр-ок писал(а):Oleg456. да вот она что то и не запускается от сети через R2. а от бп12В всё нормально.

Диод после Q99 - живой?

юр-ок · #207

да.проверил и диоды и стабилитроны

FAI4 · #208

ШИМ-контроллер не запуститься пока напряжение на 7 ноге не превысит 8,5 вольт (там пороговая схема запуска)

Возможно причиной незапуска является плохая емкость С99 (50 мкФ)
Она должна обеспечить энергетику для управления силовым ключом, пока не возникнет подпитка от импульсного трансформатора (через )

Алгоритм запуска такой.
0. ШИМ-контроллер отключен и находится в ожидании (пока напряжение на 7 выводе не поднимется выше 8,5 вольт.)
1. Емкость С99 начинает заряжаться через R2 (накапливает заряд)
2. При достижении 8,5 вольт на С99 (на 7 ноге ИС) - запускается внутренний генератор и выдает управление на полевик.
В этот момент питание всей схемы обеспечивается ТОЛЬКО за счет С99.

3. Полевик начинает "качать" импульсный трансформатор.
4. Если напряжение на базе Q99 становиться выше чем напряжение на эмиттере, то ток через Q99 далее начинает питать ШИМ-контроллер.
Q99 работает как стабилизатор напряжения (с напряжением стабилизации равным ZD3)

Для проверки цепи питания ИС, подать напряжение на С5 от внешнего БП порядка 20...30 вольт и проверить какое напряжение стабилизации обеспечивает ZD3 (тестером померить напряжение на нем)
Если Q99 исправен, то и на 7 вывод ИС при этом придет напряжение стабилизации (также измерить - отчет сюда)

юр-ок · #209

FAI4. спасибо за чёткий ответ-разъяснение. как только смогу всё сделать по вашему совету то сразу напишу. пока не дома.

юр-ок · #210

Посмотрите мульт -Масяня Изоляция. ржач. ну а потом что нить на ум придёт.

юр-ок · #211

FAI4. на 20В БП нет,взял 12В-ольтовое и подал питание на С5. на 7-й ноге 10,2В. на стабилитроне 11,5В.

old_hippie · #212

юр-ок писал(а):FAI4. на 20В БП нет,взял 12В-ольтовое и подал питание на С5. на 7-й ноге 10,2В. на стабилитроне 11,5В.

Аккумуляторы есть? Наберите 36 вольт...

юр-ок · #213

нету аккум. с машины не снимешь бмв-под запаской.

юр-ок · #214

нашёл от ноута 20В. подал на С5, на стабе 17,1В. на 7-й ноге 15,7В

old_hippie · #215

юр-ок писал(а):нашёл от ноута 20В. подал на С5, на стабе 17,1В. на 7-й ноге 15,7В

По схеме стабилитрон 24, меньше 30 подавать - ни о чём.

юр-ок · #216

понял, но 30В нету

FAI4 · #217

юр-ок писал(а):нашёл от ноута 20В. подал на С5, на стабе 17,1В. на 7-й ноге 15,7В

в любом случае напряжение через Q99 проходит.
Это уже радует.

Осталось проверить Д6
а также емкость С99.

Если это все исправно то должен запускаться преобразователь.
Если только не оборваны обмотки в импульсном трансформаторе.
(может быть КЗ во вторичных обмотках?)

Можно также запустить схему от 12 вольт (подав на 7 вывод) и проверить какое при этом напряжение на выводах Q99

юр-ок · #218

FAI4. как запустить схему от внешнего БП. массы общие, а плюс на 7-ю ногу от БП ,а не от R2? так? D6 и все диоды проверил - норма.

ssmmiill · #219

юр-ок писал(а): массы общие, а плюс на 7-ю ногу от БП

да, плюс очень желательно подать через диод

юр-ок · #220

понял. щас погрею паяльник попробую запустить

Oleg456 · #221

Обратно улетит в космос.

ssmmiill · #222

юр-ок писал(а):понял. щас погрею паяльник попробую запустить

только через лампу!

юр-ок · #223

ничего не запустилось.не от бп не от 220В. шим ку ещё раз проверил.на 7ноге 8В, на 8-й 5В, на шестой миандр есть- только от БП когда на 7 ноге 11,5В

FAI4 · #224

Какие напряжения на Q99 на каждом выводе когда ШИМ работает?.

Нужно осторожно подать сетевое напряжение.
Осторожнее с измерениями

юр-ок · #225

Oleg456. а почему обратно то ?

ssmmiill · #226

Запуск от внешнего БП говорит о проблемах,при нормальной работе никакие запитки не нужны.(пробовать можно только с лампой после силового конденсатора.)
1.при подаче сети- напряжение через R2 заряжает С99., при достижении на нём напряжения более 8,5 вольт(это примерно 0,8 секунды) включается шим микры и выходной транзистор+ трансформатор начинает вырабатывать ток и схема начинает работать по другой - силовой цепи- D6 - Q99 - выв7.
НО это при условии что вторичные цепи исправны, если во вторичке КЗ блок запускатьсчя не будет - на D6 Q99 будет ноль.

юр-ок · #227

FAI4понял.сейчас на С5 подам с БП

юр-ок · #228

ssmmiill писал(а):
Запуск от внешнего БП говорит о проблемах,при нормальной работе никакие запитки не нужны.(пробовать можно только с лампой после силового конденсатора.)
1.при подаче сети- напряжение через R2 заряжает С99., при достижении на нём напряжения более 8,5 вольт(это примерно 0,8 секунды) включается шим микры и выходной транзистор+ трансформатор начинает вырабатывать ток и схема начинает работать по другой - силовой цепи- D6 - Q99 - выв7.
НО это при условии что вторичные цепи исправны, если во вторичке КЗ блок запускатьсчя не будет - на D6 Q99 будет ноль.

понял.подозрение такое на кз есть , но транс пока не проверял

ssmmiill · #229

можно пробовать так , но если при принудительнеой подаче 12в лампа горит - где -то КЗ

юр-ок · #230

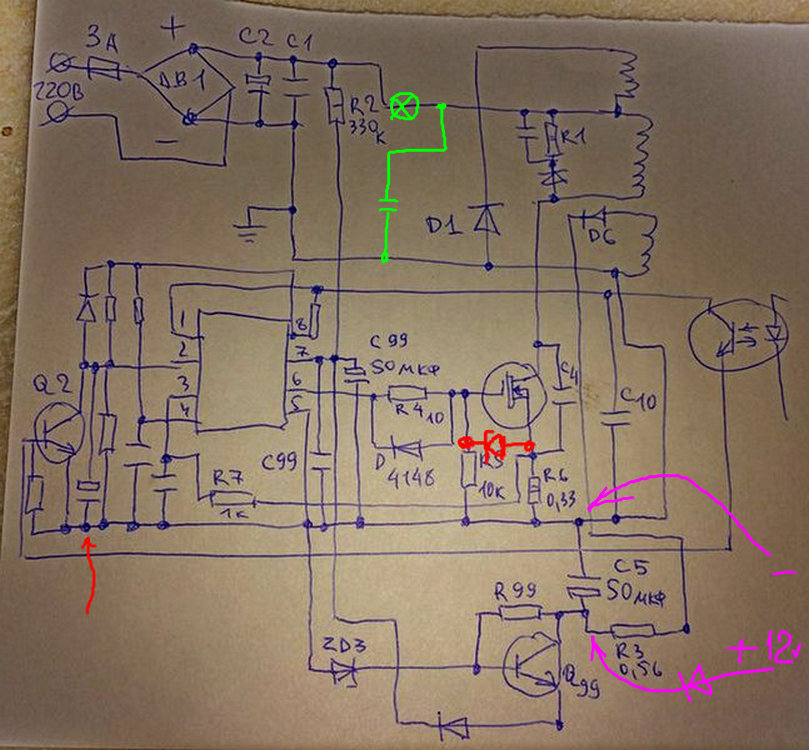

ни чего не пойму. подал от БП 12В на С5. зарядник от сети. на +С5 11.5В, на 7-ноге 9,5В, миандр есть на 6-й ноге

юр-ок · #231

Q99 коллектор 11.3В , эмит 10,5В

Oleg456 · #232

юр-ок писал(а):Oleg456. а почему обратно то ?

А вот поэтому, ваши слова 1.(пока мерил-один провод лампы отвалился.надеюсь ни чего не коротнул). 2. (мдас. что то коротнуло в ШИМ. мианр на 6-й ноге исчез. +5 на восьмой есть. провод коротнул на исток полевика). Это исправили или так рассосалось?

ssmmiill · #233

юр-ок писал(а):ни чего не пойму. подал от БП 12В на С5. зарядник от сети. на +С5 11.5В, на 7-ноге 9,5В, миандр есть на 6-й ноге

что смущает?

юр-ок · #234

лампа 60 ватт не светится.до неё 317В, после неё 317В

юр-ок · #235

смущает чего не запускается то.

юр-ок · #236

в горячей части раньше вентилятор запускался,индикатор сеть светился

ssmmiill · #237

R4-поверить
R6 тоже проверить

юр-ок · #238

исправны.

ssmmiill · #239

какое напряжение на выходе БП при принудительном пуске?

юр-ок · #240

на оптопаре сопротивление 28кОм-это нормально.при проверке падало до 0

ssmmiill · #241

На выходе 15 вольт?

юр-ок · #242

при принудительном раньше было 15В. вчера я опять эту плату крутил -вертел и при замерах щуп соскочил и замкнул ногу сток полевика и точку R1С3 трансформатор. после я заменил ШИМ и проверил и полевик и все элементы.

юр-ок · #243

вернее и от сети было 15В и светодиод светил -сеть и вентилятор крутился

Oleg456 · #244

юр-ок писал(а):лампа 60 ватт не светится.до неё 317В, после неё 317В

Нет потребления, если R6 цел то пробит силовой транзистор, в обрыв.

юр-ок · #245

получилось что 242В попали на сток минуя обмотку тр-ра.может это повлияло.но я выше об этом написал

юр-ок · #246

Oleg456.полевик сразу проверил. снял,при подаче плюса на затвор сопротивление перехода падает.как ещё его проверить.

Oleg456 · #247

У него на ножке подключенной к обмотке транса сколько вольт? Если ноль то обрыв в трансе.

юр-ок · #248

317В, сразу проверил и перед D1 317В

юр-ок · #249

чёрт его знает. полевик не полевик.всё в нём проверил.больше не знаю где ещё копать ипать)))))

ssmmiill · #250

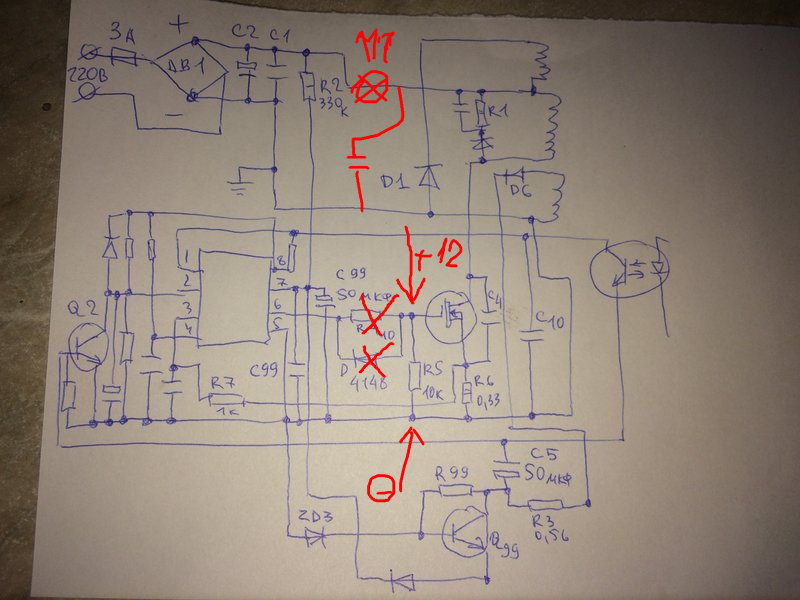

юр-ок писал(а):как ещё его проверить.

1.отпаиваем R4 и диод от затвора.,
2.подаём на затвор плюс! 12в, (R5,R6, должны быть исправны !),
3.подаём сеть 220в на устройство - лампа 60w-ярко горит.
4 выключаем всё , отпаиваем 12в - включаем устройство - лампа 60w не горит
Не забываем разряжать силовой конденсатор между манипуляциями!!!
