Смотрел плату, пропаивал, без результата.... тестером не звонил, но думаю после пропайки проблема бы ушла....eps писал(а):Советую проверить дорожки (печать) платы, особенно, если плата залита лаком. У самого была похожая проблема, пока не стал тестером прозванивать все дорожки - в итоге нашел обрыв.
Тоже - 32, Транзисторы точно рабочие (выпаивались, проверены тестером плюс китайской приблудой), вот конденсатор с13 не смотрел, проверюJAS писал(а):Что на коллекторе VT9 (база VT16)? Если там тоже -32в, то либо один из них пробит, либо конденсатор С13...

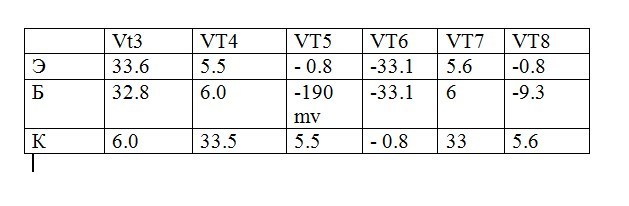

FAI4 писал(а):для анализа выложите напряжения на БЭК всех транзисторов дифкаскада (vt3...vt8) с точностью измерений до 0,1 вольт
Получается, что может... на базе vt 8 минус 9.3 вольта, поскольку на резисторе r22 минус 28 вольт.....FAI4 писал(а):У вас на выходе УН +32 вольт, а на базе VT8 -9.3 вольта.
Так НЕ БЫВАЕТ!
Проверьте не оборвана ли цепь ООС:
1. цепь R22
(какие напряжения на его выводах?)
2. Проверьте соединение правового вывода R22 со средней точкой УМ (выходом усилителя)
DimasAtl писал(а): на резисторе r22 минус 28 вольт.....
Укажите правильные напряжения на VT11.DimasAtl писал(а):Измерения
vt9 VT10 VT11
Э -32 32 33
Б -32 32 -32
К -32 32 28
vt 9FAI4 писал(а):DimasAtl писал(а): на резисторе r22 минус 28 вольт.....Укажите правильные напряжения на VT11.DimasAtl писал(а):Измерения
vt9 VT10 VT11
Э -32 32 33
Б -32 32 -32
К -32 32 28
(указанных напряжений быть не может)
и на остальных -тоже.
С точностью до 0,1 вольт
проверьте VT11DimasAtl писал(а):vt11
Э 31.8
Б 25.6
К -31.3
Как не парадоксально, но напряжение именно такое, транзистор согласно схеме КТ626B, стоит именно такой, рабочий, подключение его выводов соответствует схеме, перепроверил еще разFAI4 писал(а):проверьте VT11DimasAtl писал(а):vt11
Э 31.8
Б 25.6
К -31.3
Такого напряжения не может быть между базой и эмиттером (6,2 вольта)
Либо перепутали выводы транзистора,
или вы туда поставили какой-то NPN вместо pnp
между базой и эмиттером НЕ МОЖЕТ быть 5,3 вольт (=32,6-27,3)DimasAtl писал(а):Как не парадоксально, но напряжение именно такое, транзистор согласно схеме КТ626B, стоит именно такой, рабочий, подключение его выводов соответствует схеме, перепроверил еще раз
Замеры
Б 27.3
К - 32.7
Э 32.6
Не такая, как у всех - в некоторых справочниках лажа напечатана была
При таком напряжении БЭ и напряжении КЭ он должен греться как не в себя.DimasAtl писал(а):
Как не парадоксально, но напряжение именно такое, транзистор согласно схеме КТ626B, стоит именно такой, рабочий, подключение его выводов соответствует схеме, перепроверил еще раз
Замеры
Б 27.3
К - 32.7
Э 32.6
) В некоторых случаях прозвонка не даст исчерпывающей информации о работоспособности транзистора. Под нагрузкой транзистор может неожиданно превратиться в резистор или диод (или вообще оборваться), это норма. Поэтому проверять лучше спец приборами наподобие транзистор тестера, достоверно сказать жив ли транзюк он не сможет, но хоть покажет дополнительную информацию по которой можно уже делать выводы.DimasAtl писал(а):Самое интересное, транзистор тестером прозванивается, как совершенно исправный
- может быть это был NPN транзистор?DimasAtl писал(а):Самое интересное, транзистор тестером прозванивается, как совершенно исправный....
Таки нетFAI4 писал(а):- может быть это был NPN транзистор?DimasAtl писал(а):Самое интересное, транзистор тестером прозванивается, как совершенно исправный....
(с ошибочной маркировкой на корпусе)
