Давненько я не брал в руки ... не,не шашек ,Нейву-М.
Сегодня вот приобрёл ещё одну.Не прошёл мимо,такск-ть.Косметически так себе,на четвёрку с большим минусом.
Всё на месте,но есть скольчики по углам.Но лицевая очень даже-без заминов и стекло без царапин .
Внутренности порадовали-монтаж родной.Ложка дёгтя ввиде кривенькой замены регулятора громкости,и не того номинала.
И немалый плюс-родная инструкция.Хотя схемы и сведений о покупке там не обнаружено.
Наверно из самых первых,самая поздняя дата на ГТ309Г - VI.67.
На динамике дата производства выбита на магните - III.67
Транзисторы в оконечнике и в преде - МГТ108.Со стороны печати начертано Н-5
И забыл упомянуть-работает!

bluezmoon писал(а):"... Ложка дёгтя ввиде кривенькой замены регулятора громкости,и не того номинала…"

Да и фиг с ним, с номиналом... А прокладочки тоненькие гетинаксовые между выводами РГ и платой поставили? Если нет, то это будет настоящая ложка дёгтя… Не сразу, со временем.
И винтики штатные с гаечками хорошо бы поставить на место.
А вообще - из Ю, Ю-М, Н и Н-М - это самый лучший малыш!

2vlad,да,гетинаксовая прокладка под РГ есть.Винтики там М2 вроде надо в Метизах купить-поставить.

Ещё момент.Пока рассматривал плату,с переключателя свалилась накладка с указанием диапазонов.
Смотрю,что за ерунда,вроде было по нашенски на писано,а тут по импортному



Перевернул-опять по нашему



Не так давно обсуждали типа экспортный вариант вроде Сокола(?),потому что на планке импортные буквы.
А их по-ходу делали сразу для обоих вариантов.Какой надо-закрасят.

Просматривая старую инструкцию...
Уже и подзабыл даже,что Кроны в СССР были не только ВЦ

bluezmoon
ВЦ - самая "долгоиграющая" была! Современные "аналоги" не все влезают в отсек для батарейки в "Н-М", увы!

Вообще-то - зря Вы эту чисто выморочную тему "подняли"... ТС уже больше года (и - это хорошо!) никак не проявлялся... Свою бы создали, никто же не против...

2vlad писал(а):... Свою бы создали, никто же не против...

Владимир,дык вобщем-то и хотел,да чего-то в последний момент передумал.
Как бы теперь отделиться от этой темы?

2vlad писал(а): А вообще - из Ю, Ю-М, Н и Н-М - это самый лучший малыш!

Соглашусь, что самый красивый и самый удобный (наличие верньера).
Но у "Юпитера" более крепкий корпус, богаче цветовая гамма и не желтеет шкала.

Grower писал(а):... и не желтеет шкала.

Считаете,что это пожелтела?

bluezmoon
Конечно! Обратите внимание на самый верх - там сохранился её нормальный цвет.
Grower
Но у "Юпитера" более крепкий корпус, богаче цветовая гамма и не желтеет шкала.
Мы всё это "проходили": такая же хреновая пластмасса, но отсутствие прямых углов у "Ю-М" позволяют корпусам "Ю-М" дольше пожить без видимых повреждений... "Шкала" у "Ю-М" на колесе настройки, тут как повезёт: есть и пожелтевшие колёса... Всё дело в "замесе" пластмассы.
А вот "цветовая гамма" - ну тут кому что: кому-то нормальный приёмник, а кому-то - красивый корпусок…

А я думал золотистая по делу.Это моя первая,примерно сентябрь 67-го.
А это вчерашнее приобретение июнь 67-го.Не пожелтела.Или она вовсе бЭлая была?

bluezmoon
Состояние шкалы хорошее, а вот подшкальника нет...

2vlad,да,я знаю,надо делать.Видимо когда меняли РГ сняли,а поставить неудосужились.

2vlad писал(а): такая же хреновая пластмасса, но отсутствие прямых углов у "Ю-М" позволяют корпусам "Ю-М" дольше пожить без видимых повреждений...

А также бОльшая толщина стенок корпуса у "Ю-М".

Grower писал(а):... у "Ю-М".

До Ю-М позже доберусь.
Пока вот две Н-М образца 1967г.Одна июньская,другая октябрьская.
Разница 4месяца,а уже есть замены.В частности в УНЧ и в преде заменены МГТ108 на ГТ108





В инструкции указан такой параметр,как ток потребления при средней громкости.Такое какое-то расплывчатое определение.
Но вот разница существенная.Ток уменьшился с 25мА до 15мА.Середина громкости сдвинулась?

Увидев объявление о кожаном макинтошике,вчера снова вернулся к Нейве .
Вырезал недостающий подшкальник.Сравнивая музейную картинку со своей,обнаружил расхождение в расстановке элементов и в печати.
В музейной(поздней) версии 71-го года переставлен конденсатор С27.Соответственно изменена и печать.
А на плате вытравлено Н-6,тогда как на обеих моих Н-5.Возможно цифра означает модификацию печатной платы?

Музейный аппаратик 71-го года

bluezmoon имеется некоторое количество новых оригинальных шкал для этого приемника.

andrew7308,спасибо,намотал на ус.
Да у этих моих шкалы в принципе в порядке,не убитые,разве что подзагорели чутка

насколько помню оригинальный цвет шкалы был светлосерый, у моего брата была такая

submariner,да,мне 2vlad подсказал.Ближе к верхнему моему.
А я до этого думал,что желтизна шкалы с рождения.
Даже не желтизна,а,пожалуй,золотистость.Но и не портит она картины.

bluezmoon писал(а):andrew7308,спасибо,намотал на ус.Да у этих моих шкалы в принципе в порядке,не убитые,разве что подзагорели чутка

bluezmoon
Мне andrew7308 подарил одну шкалу - супер! За что в очередной раз andrew7308 - большое спасибо!
Ну, не знаю, но как-то от него стОит получить хотя бы одну шкалу!!!

2vlad,понял,спасибо!Намотал на уже намотанный ус.

bluezmoon
Удачи!

Хороший приемничек! Я такой разобрал за два часа, когда мне в пятом классе подарили паяльник

Riverbluesman писал(а):...когда мне в пятом классе подарили паяльник

Мне в пятом классе тоже купили паяльник.Но вот разобрал я точно не Нейву-М,а что-то поантикварнее ,одноклассница принесла,а вот что?не могу вспомнить.Помню ярко жёлтый корпус и две крутилки боковые.Антенна по-моему круглая.Размером потоньше.И ведь я в него сначала жизнь вдохнул,там причина кака-то пустяковая была.А потом стал улучшать

bluezmoon
Что ж такое Вы могли "крутить"? Окромя двух Этюдов и двух Орбит ничего в башку не идёт из промышленного с круглыми ферритовыми антеннами. Сказать, что Орбита потоньше - жизни не знать. "Значицца", остаётся один из Этюдов. Уот и всё .

novosibiretc,не,не Этюд.Ещё я помню,что шкалы в классическом понимании её не было.Было отверстие,типа как у Юпитера.
Вот насчёт промышленного и я в раздумьях пребываю.Батя у одноклассницы уже в ту пору был начальником на нашем РЗП,так что возможно это была непромышленная поделка.

Riverbluesman писал(а):Хороший приемничек! Я такой разобрал за два часа, когда мне в пятом классе подарили паяльник

А я такой в седьмом классе починил за полчаса - соседи принесли. Первый аппарат, который я сам оживил.

КВК
Разница в "классе", всё как обычно...

Покупая "Космос", приглядел у продавца еще пару вещичек. В том числе "Нейву-М". Приемник с незначительными следами эксплуатации, с единственным артефактом, бледным пятном розового цвета на решетке. Похоже заклинил верньер и его положили в коробку. Продавец не стал вскрывать пломбу. В отсеке питания находился привет из прошлого в виде севшей "Кроны". Подключил питание. Настройка находится в фиксированном положении, тем не менее, приемник резво шипит на всю комнату и реагирует, как на прием, так и на излучение своим гетеродином. Т.е. внушает оптимизм в дальнейшем.

Поздравляю с приобретением. Состояние радует. "Крона" очень редкая, экспортная, в пластмассовом корпусе. Такие "Кроны" продавались без герметичнозапаянных пакетов. Между контактами торчал штырь. Перед началом эксплуатации штырь нужно было отломить, и открывалось отверстие для поступления воздуха. На фото это хорошо видно. Раритет!

Alexandr писал(а):Поздравляю с приобретением. "Крона" очень редкая, экстортная, в пластмассовом корпусе. Такие "Кроны" продавались без герметичнозапаянных пакетов. Между контактами торчал штырь. Перед началом эксплуатации штырь нужно было отломить, и открывалось отверстие для поступления воздуха. На фото это хорошо видно. Раритет!

Спасибо!
Да, на корпусе Кроны надпись на английском, а на другой стороне на русском "перед включением штырек отломать". Вспоминаю, вроде на обычных Кронах была дата выпуска, на этой нет.

Замечательный аппаратик!

svk писал(а):... Похоже заклинил верньер...

Механизм там тот ещё .Наверно с роликов нить слетела и её намотали на диск.Без вскрытия не решить.

bluezmoon
Да ладно… Механизм изучен и освоен, кинематическая схема нарисована: даже на форуме показывал, могу ещё раз выложить, если потребуется.
svk
Этот приёмник Вас точно порадует!

Alexandr писал(а): "Крона" очень редкая, экспортная, в пластмассовом корпусе. Такие "Кроны" продавались без герметичнозапаянных пакетов. Между контактами торчал штырь. Перед началом эксплуатации штырь нужно было отломить, и открывалось отверстие для поступления воздуха. На фото это хорошо видно. Раритет!

У меня сохранился корпус без внутренностей, пластмассовый, но не экспортный, а обычная Крона ВЦ, дырка для поступления воздуха между контактами имеется. На этикетке ещё написано "цена - 48 коп" и "сохранность 6 мес." 67 год, Завод Уралэлемент.
Вот только не помню, чтобы я отламывал штырь, может его и не было.

2vlad писал(а): svk
Этот приёмник Вас точно порадует!

Владимир, спасибо. Не думаю, что верньер будет проблемой, не те вершины покоряли, образно говоря Я вообще думаю, как бы не ввязаться в собирательство приемников. А то на фотосайте смеёмся, что не можем остановиться, хотя с каждым приобретением, даем слово не покупать еще. Но там и цены на порядок выше.
В качестве ностальжи (наверное, специально для Вас), фото из семидесятых. На стойке палатки виден Нейва-402 (хорошо принимал радиостанцию Маяк ), который я подарил своей девушке, тогда, второй по счету жене Место-перевал Ашкурам (1700 м над ур.м), относительно недалеко (70-80 км) от Ташкента, наше излюбленное место весной. Фото на Орвохром (слайд)

bluezmoon писал(а):Замечательный аппаратик!

svk писал(а):... Похоже заклинил верньер...

Механизм там тот ещё .Наверно с роликов нить слетела и её намотали на диск.Без вскрытия не решить.

Спасибо!
Конечно, само собой, полная профилактика будет.

svk писал(а):Я вообще думаю, как бы не ввязаться в собирательство приемников.

Да, это дело "заразное", я поначалу тоже так думал: не буду ввязываться! Однако, кое-что собралось... Сегодня ещё один получил! Чубзик смешной, почти работает... Отложил подальше, чтобы не разобрать и не заняться доведением до нормального состояния!
"Нейвами-М" решил больше не заниматься! 5 штук +одна работающая плата сделал и хватит! Себе оставил пару штук: серую и черную.

2vlad
Мы никогда не остановимся и это факт. Дело не в том, что ИХ уже много, а в том, что мы живем и занимаемся этим не ради простой забавы, но для себя в другом смысле, в котором пока не признаемся открыто. Но это есть и это хорошо.

svk писал(а):в котором пока не признаемся открыто

Да какие там "секреты"? Хотя, согласен - не будем признаваться!

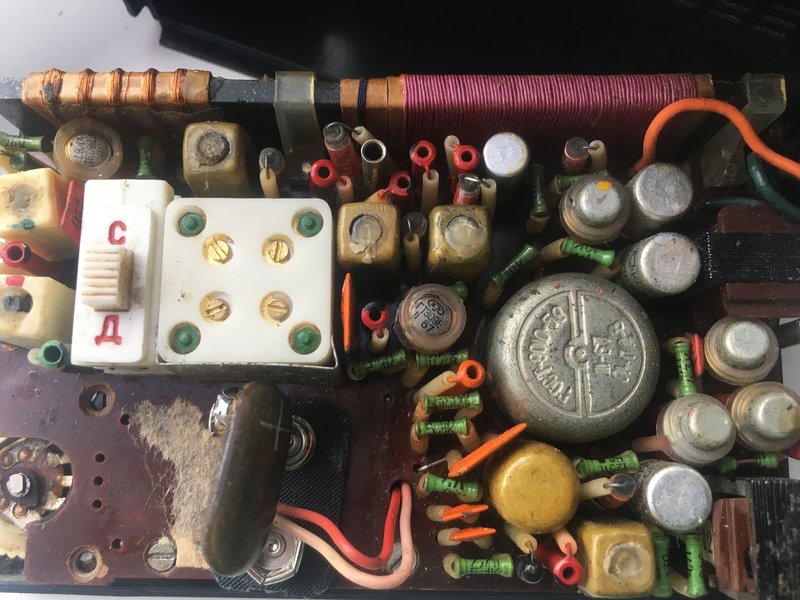

Отложил "Космос", открыл "Нейву-М"). С верньером все в порядке, просто стрелка зацепилась в верхней зоне и застопорила нить. Больше провозился с пломбой, какой-то окаменевший материал, пришлось осторожно крошить. Внутри все чистенько, наверное, верньер заклинил в первые дни эксплуатации и приемник положили в коробочку.





Запись в начале седьмого вечера, на СВ только стали появляться станции. Первая 225 кГц, потом СВ, начиная с морзянки.

Сейчас, на момент написания сообщения, на СВ все ожило. Резюмируя можно заключить, приемник вмешательства не требует, займет свое место среди остальных)

svk, ,родная сестра моего первого приемника в начале темы

bluezmoon
Точно, 1967 год. Номер на листке в батарейном отсеке 37-84018.
Сейчас включил на СВ, еще раз убедился, что лучше не трогать

svk
Умеют же люди устраиваться... И трогать ничего не надо!

2vlad писал(а):svk
Умеют же люди устраиваться... И трогать ничего не надо!

Не трогать это же не интересно. Надо что-то заменить, перемотать, перенастроить и в результате уронить

Советская техника иногда заставляет задуматься, чем же руководствовались разработчики? Например, сегодня удивил(ла) Нейва-М, когда отказалась принять на "борт" батарею Varta. Замерил глубину отсека питания до внутренней плоскости крышки отсека -17 мм, толщина ленты для извлечения батареи- 2х0.3 мм. Итого, имеем свободную глубину 16.4 мм.
Замерил батареи Varta. Одна толщиной 16.9 мм, другая 17 мм. Экспортная "Крона", доставшаяся в комплекте с приемником имеет толщину как раз 16.4 мм, крышка с нею закрывается впритык.
Открыл datasheet на Varta, допуск по толщине 15.5-17.5 мм.
Советский справочник по малогабаритным источникам питания (1988г) для Кроны определяет типоразмер 172650 с толщиной батареи 16.5-17.1 мм.
Незабвенный Белов (1974г) и справочник радиолюбителя (1983 г) дают одинаковую толщину "Кроны"- 16 мм.
Кстати в Гаую, все три батареи входят с трудом, но там проблема в ширине отсека.
Конечно старые ГОСТы не найти, но не могли же так ошибаться конструкторы. Выходит, старые "Кроны" были "тощими".

svk
На заокеанском сайте коллеги этот вопрос уже обсуждали: у них те же самые проблемы, так как бОльшая часть современных батареек не влезает либо в батарейные отсеки, либо в кассеты для них и т.д. и т.п.
Про "Нейву-М" могу вот что сказать: ужасно был расстроен, когда дорогая и классная 9 В Duracell никак не захотела расположиться в батарейном отсеке... Но выход был найден такой: я аккуратно раскрутил и снял металлический корпус этой Dura и поимел 6 Х 1,5 В батареек, соединённых последовательно тонкими металлическими лентами и точно так же приваренную колодку. Обмотал батарейки скотчем и они нормально легли в отсек! Работали очень долго! А вот в прошлом году такой фокус не прошёл: Dura попалась "не той системы"... Но без железного корпуса тоже в отсек влезла!
Батарейка "Ермак" (17,1 мм толщина) тоже в "Нейву-М" не влезает, зато устроена она как Dura!


Вот эти синенькие, которые на переднем плане - влезают!

2vlad
ЯСобственно не собираюсь эту Нейву слушать. Проверил без крышки отсека, работает и ладно. Пока из всех малогабаритных лидирует Гауя по всем показателям, а та батарейки принимает. В остальном, слушаю только УКВ, да и то не всех приемниках, а лишь перестроенную Ригу-104 на кухне, утром
Что касается Нейвы, если бы так стала необходимость, то удалить ленту и будет 17 мм. К тому же едут два аккумулятора с евау, может будут тоньше. Правда едут уже почти два месяца, а из Литвы, пора жаловаться

В Юпитер-М такая ж фигня с кронами.

Сегодня попалась коробка с паспортом от Нейвы М датируемая ноябрём 1966 г. Соответственно начало выпуска не 1967, а 1966 г.
