Ремонт Вега 108 Стерео.

[Samodelkin]

Раз пошла такая пьянка, что и до темброблока добрались,
замените входные транзисторы на малошумящие.
Среди кт315 попадаются довольно таки "шумные" экземпляры.

[Vodnitto]

Сидел пропаивал плату тембр блока и пропал шум, пока нету.

[dad373]

Сидел пропаивал плату тембр блока и пропал шум, пока нету.

Ну вот!

[Samodelkin]

Сидел пропаивал плату тембр блока и пропал шум, пока нету.

Ну вот!

Есть у меня тихое подозрение, что это не окончание процесса.....
Человек похоже "вошёл во вкус"...послушает...послушает..
ещё чего заметит, опять отремонтирует\улучшит..
Так и втянется в процесс
И будет - "наш человек"

[Vodnitto]

Раз пошла такая пьянка, что и до темброблока добрались,
замените входные транзисторы на малошумящие.
Среди кт315 попадаются довольно таки "шумные" экземпляры.

Подскажите. А на какие именно лучше заменить КТ315Б и КТ361Е?

[Abell]

пропаивал плату тембр блока и пропал шум

Это т.н. эффект "широкой борозды". Вполне возможны рецидивы, а так же прочие мистические явления, которых "до ремонта не было"

[FAI4]

Среди кт315 попадаются довольно таки "шумные" экземпляры.

- со временем происходит деградация.
(что-то там проникает в полупроводник при плохой изоляции кристалла (через пластик))
Т.е. возможно изначально транзистор был хороший.
Среди импортных - тоже встречался такой эффект шума транзисторов в пластиковом корпусе.

В противовес этому - металлокерамический корпус.
Там никакая гадость в кристалл не полезет

[dad373]

Про 315-361: всегда покупаю новые,и нет проблем!!!

[Vodnitto]

Про 315-361: всегда покупаю новые,и нет проблем!!!

Значит их сейчас выпускают? Я думал уже нет.

Вот такие да?

[rickw]

Если нет цели сохранить внутренности в первозданном виде, а нужен просто исправно работающий аппарат, замените на 2SC1815/2SA1015.

[Samodelkin]

Раз пошла такая пьянка, что и до темброблока добрались,
замените входные транзисторы на малошумящие.
Среди кт315 попадаются довольно таки "шумные" экземпляры.

Подскажите. А на какие именно лучше заменить КТ315Б и КТ361Е?

BC546/547/548/549/550
Два последних-самые малошумящие.
Но я обычно ставил 546 - их просто у меня много.
Практически все-лучше, чем КТ315.
Из наших - КТ3102Д и Е.
Но последний - до 20 Вольт напруга допустимая.

Если нет возможности достать такие, можно просто набрать горсть КТ315,
поставить панельки и выбрать из кучки лучшие.
Попадаются экземпляры не хуже импорта.

Это всё актуально только для первого транзистора в схемах
корректора и усилителя\темброблока.
Для УНЧа в диф.пару желательно просто одинаковые подобрать,
но там, как правило, с завода устанавливались подобранные парами транзисторы.
У них часто имеется доп.маркировка на заводе - точка на корпусе.

[rickw]

BC546/547/548/549/550

У них база посредине, ноги нужно выворачивать

[Vodnitto]

Если нет цели сохранить внутренности в первозданном виде, а нужен просто исправно работающий аппарат, замените на 2SC1815/2SA1015.

2SC1815/2SA1015 у них буквы разные в конце, коэффициент усиления. С какими именно буквами купить?

[rickw]

Y, GR

[Vodnitto]

Y, GR

2SC1815Y и 2SA1015GR

Правильно я понял?

[rickw]

Нет.
Если транзисторы работают в комплементарной паре, то оба Y, или оба GR, и одного производителя.
Если это одиночный каскад, то без разницы.
Для диф.каскада лучше подобрать одинаковые пары.

[Vodnitto]

Нет.
Если транзисторы работают в комплементарной паре, то оба Y, или оба GR, и одного производителя.
Если это одиночный каскад, то без разницы.

Понял.

В фонокорректоре стоят КТ315Б, КТ361Е и КТ3102Е. Тут вместо КТ3102Е какие поставить?

[Sulphur]

Может, КТ3102 всё же оставить... По-моему, он и поставлен как малошумящий.
А поменять КТ361 и 315.
Думаю, что подобная схемотехника давно устарела... Да и от простейших одномикросхемных корректоров, думаю, ждать чудес не стоит.
Всё ИМХО.

[rickw]

Совершенно верно, смысла менять 3102 нет. Если все же очень захочется поменять, то BC550 выше названный.

[Samodelkin]

Может, КТ3102 всё же оставить... По-моему, он и поставлен как малошумящий.
А поменять КТ361 и 315.

У меня по практике ремонта попадались как раз "многошумящие" 3102.
Понятно дело, что либо изначально брак, либо "потекли".
Так что лучше проверить.
А вот остальные - почти никогда не менял, смысла нет.

Если только VT3 и 4 поставить с максимально возможной Бэттой.
Там чем больше, тем К.Н.И. меньше.

[Vodnitto]

Совершенно верно, смысла менять 3102 нет. Если все же очень захочется поменять, то BC550 выше названный.

ВС550 c любой буквой?

[Sulphur]

Даташит в помощь.

[Vodnitto]

В тембрблоке поменял все КТ315Б на 2SC1815GR, а КТ361Е на 2SA1015GR. Теперь когда прибавляю высокие в самом конце хода переменного резистора один канал вырубается, а второй продолжает играть но у него пропадают низкие частоты. Вроде все аккуратно припаял, всю плату просмотрел, косяков не вижу. Что может быть?

[Sulphur]

А Вы правильно транзисторы распаяли?

[Vodnitto]

А Вы правильно транзисторы распаяли?

Да вроде все правильно, несколько раз проверял. А какой или какие именно транзисторы смотреть?

[Sulphur]

Вроде правильно или точно правильно?

[Vodnitto]

Вроде правильно или точно правильно?

Вчера несколько раз проверял, ошибки не увидел. Такое может быть из-за того что выводы перепутал? Сегодня вечером буду еще смотреть. Может быть брак или при пайке испортил транзистор? Принцип работы транзистора знаю, но как это все в схеме работает не понимаю. Громкость, баланс и низкие работают нормально, только с регулятором высоких что то не так. За высокие какой то определенный транзистор отвечает? Какой смотреть?

[Sulphur]

Как говорят - чудес не бывает. Надеюсь, цоколёвку наших и импорта смотрели перед заменой?

[Vodnitto]

Как говорят - чудес не бывает. Надеюсь, цоколёвку наших и импорта смотрели перед заменой?

Да, смотрел. Сегодня буду более тщательно проверять.

[Samodelkin]

Скорее всего возбуд или обрыв переменника.
Конденсатор корректирующий стоит?

[Vodnitto]

Скорее всего возбуд или обрыв переменника.
Конденсатор корректирующий стоит?

Звук в одном канале пропадает когда прибавляю высокие процентов на 80. Звук не просто пропадает, а сопровождается сильным движение низкочастотного динамика, слышится громкий звук (не знаю как его назвать)

[Vodnitto]

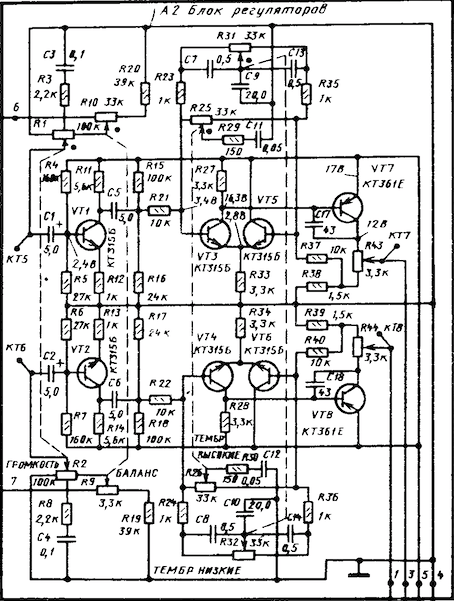

Транзисторы точно все правильно припаял, только что на этом канале перепаял обратно старые, та же самая проблема. Переменный резистор при пайке не трогал вообще. Мог я что то сжечь при пайке? Может конденсатор какой? Какие примерно радиодетали смотреть на схеме? Проблемный канал с транзисторами VT2 VT4 VT6 VT8

[Vodnitto]

В проблемном канале при вращении ручки высоких вообще высокие не меняются, а в работающем канале все регулируется правильно. Где я мог накосячить подскажите!

[Vodnitto]

Нашел косяк. Просто две дорожки случайно соединил припоем.

[Sulphur]

"Всего и делов, ла-ла" (с)

[Samodelkin]

Нашел косяк. Просто две дорожки случайно соединил припоем.

Ничего страшного.
Классика жанра.

[Vodnitto]

Еще один вопрос. В фонокорректоре стоят зеленые советские конденсаторы К73-9. Стоит ли их менять на К73-17?

[Sulphur]

Зачем? Это тоже плёнка.

[Samodelkin]

Девятка лучше семнадцатых.
По утверждению аудиофилов.
Даже где то приводили сравнительные данные (измеренные!!!)
Всё таки технологически они несколько разные.

Кстати, у меня немного другие значения получились для
элементов корректора.
По Микро Капу.
Но эти значения сильно привязаны к параметрам используемой "головы".

[rickw]

В фонокорректоре стоят зеленые советские конденсаторы К73-9. Стоит ли их менять на К73-17?

Не нужно трогать пленку, туда даже если Виму полипропилен поставить, разницы не будет.
Что можно заменить, так это МБМ и красные флажки, если есть. Эти со временем деградируют.

[Vodnitto]

В фонокорректоре стоят зеленые советские конденсаторы К73-9. Стоит ли их менять на К73-17?

Не нужно трогать пленку, туда даже если Виму полипропилен поставить, разницы не будет.
Что можно заменить, так это МБМ и красные флажки, если есть. Эти со временем деградируют.

К50-12 и МБМ все поменял. Флажки не трогал. На какие их менять?

[Sulphur]

На жёлтую керамику, думаю...

[Vodnitto]

Конденсаторы и транзисторы поменял. Все работает отлично. Аппарат собрал. Остается настроить проигрыватель винила. Подскажите как это сделать? Микролифт не работает, тонарм опускается быстро. Как настроить силу прижима? Никогда этого не делал. Может тема какая естьили видео.

[Sulphur]

Надо смазать шток микролифта смазкой ПМС с вязкостью около 250000 или выше.
А по настройке прижима - скачайте инструкцию и по ней делайте.

[Самый !]

Не помню, что бы попадались UNITRA с вытекшим демпфером.
Микролифт может нормально заработать просто от настройки прижимной силы.

[Vodnitto]

С настройкой проигрывателя разобрался. Электрофон в целом работает нормально, но есть пару моментов. Тонкомпенсация работает как то странно. Когда кручу ручку громкости, то от 0 до 50% преобладают низкие частоты, а от 50 до 100% заметно поднимаются высокие. У меня есть Ригонда моно, вот у нее такая же хрень. Но это ладно, больше не нравится другой момент регуляторы низких и высоких стоят на середине 50% начинаю прибавлять и изменения не заметны до 75%, кручу дальше и уже потом уровень низких и высоких начинает резко подниматься. Такое на обоих регуляторах и нч и вч. Неравномерно регулируются.

[Самый !]

"Резко- не резко" это субъективно.
Работа ТК зависит ещё и от самих АС, положения подстроечных регуляторов.

[vertak]

В Веге 108 тонкомпенсация есть, она не отключаемая, но реализована безобразно. В качестве регулятора громкости используется потенциометр с двумя дополнительными отводами от резистивной дорожки специально для реализации тонкомпенсации, но эти возможности почему-то полностью не реализованы. Рассчитал параметры цепей тонкомпенсации, исходя из номинала регулятора в 100к и проверил приемлимость звука на слух, слушая на колонки от Веги 109 (15АС...). Правда регулировку баланса надо выбросить, т.к. она сильно увеличивает суммарное выходное сопротивление предыдущего каскада (эмитерного повторителя) на VT5, VT6, что нарушает нормальную работу регулятора громкости вкупе с цепочками тонкомпенсации. Для отключения регулятора баланса надо выпаять резисторы R20, R19 по 39к и закоротить центральные лепестки переменных резисторов R10, R9 с точками 6 и 7 соответственно на этой же плате. После этого напаять RC цепи согласно рисунка:

На нем приведены номиналы цепей, постоянные коррекции и частоты среза для каждой цепочки. И еще величины сопротивлений на лепестках, относительно земли. Особенно долго пришлось повозиться с ВЧ-коррекцией.
Остался доволен результатом, надеюсь, понравится и Вам. Конденсаторы ВЧ - слюдяные, остальные пленка, точности+- 5% вполне достаточно. Максимальное затухание - в районе 450-500Гц. Кстати, неискаженная мощность штатных выходников (до клипинга) у меня получилась в районе 15,5 Вт на 4Ом-й нагрузке.

[vertak]

Схема простого стробоскопа для ВЕГИ 108, 109:



Дает "лазерное" качество изображения меток стробоскопа. Разместил в старом корпусе- держателе неоновой лампы, которую выбросил. Окошко заклеил матовой пленкой. Питается от обмотки трансформатора, подающей переменку на само ЭПУ. На схеме один, на самом деле поставил 2 светодиода, освещают больший сектор стрободиска. Диод любой с обратным напряжением >30v



Выглядит так:

[Valensa]

В который раз убеждаюсь, что все советы без элементарной базовой подготовленности заканчиваются проблемой для изделия.
