Экспериментальная "Орбита"

[Massimo]

По просьбе модераторов форума перенес эту тему сюда с доски объявлений для обсуждения.
Если потребуются фотографии лучшего качества, сделаю.
Судя по всему в разработке этой экспериментальной модели участвовали два завода.
Серийный номер Э 016.

[2vlad]

Судя по всему

Почему-почему? Что такое "всему"?
RRR один не смог справиться что ли? Из "необычного" там всего-то - бестрансформаторный УНЧ... И "Орбиты" они делали: просто "Орбиту" и "Орбиту-2", так что - не надо "подбрасывать и нагнетать"... Ну сделали ещё одну, а вот что с ней стало потом - хороший вопрос! Редкий приёмник!

[Tross]

Massimo , а какой транзистор ГТ.. самый правый на фото ?

[novosibiretc]

Massimo , а какой транзистор ГТ.. самый правый на фото ?

Тоже интересно. Были вроде в таких корпусах ГТ402 и ГТ404.

[bluezmoon]

А любопытно кембрики разноцветные на заводе ставили или уже дома.Транзисторы по годам разброс большой.

[2vlad]

Были вроде в таких корпусах ГТ402 и ГТ404.

Были, но редко попадались...

bluezmoon
Если это нечто, что -то вроде "прототипа", то фиг бы с ним, с разбросом по годам у транзисторов, главное, чтобы работал и обеспечивал требуемые параметры.

[Vernier]

У "Орбиты" и "Орбиты-2" было замечательное качество - прием на МА коротких волн в диапазоне 25-75м с приемлемой чувствительностью и средних волн в стандартном диапазоне. Такой приемник был хорош для дальних поездок - всегда можно принимать станции и послушать в хорошем разборчивом для маленького приемника звуке, например, новости.
Рассматриваемая экспериментальная модель приемника, вероятно, имела лучшие характеристики звука, особенно в УКВ, но уже другое назначение и возможности.

[Nonrochka]

весчь!!!!

[NB]

И "Орбиты" они делали: просто "Орбиту" и "Орбиту-2"

Это, скорее, уменьшенный вариант Риги-302.
Была такая разработка "Орбита-3" - Сг2.021.026ТУ

[2vlad]

И "Орбиты" они делали: просто "Орбиту" и "Орбиту-2"

Это, скорее, уменьшенный вариант Риги-302.
Была такая разработка "Орбита-3" - Сг2.021.026ТУ

Вот она - первая частичка разгадки! Год разработки не помните?
Спасибо!

[NB]

Год разработки не знаю. Судя по ассортименту деталей - начало 70-х.
Характерные ГТ322 в ВЧ части и ГТ108 в НЧ, а также специфический КПЕ с нашлепкой из подстроечников (как в Риге-302).

[2vlad]

специфический КПЕ с нашлепкой из подстроечников (как в Риге-302).

В "Риге-302" 4-х секционный КПЕ, а тот, который Вы показали - тоже?
На RRR почему то не любили эти "нашлёпки" и упорно применяли кучи керамических подстроечников…

[NB]

Это и есть КПТ-2 от Риги-302. Там две секции 4/270 пФ и еще две - 3/25 пФ. Емкость подстроечников 2/10 пФ.
Похоже, корпус подстроечников полиэтиленовый, вряд ли у них хорошая стабильность.

[2vlad]

NB
Спасибо за уточнение!

[Vladislavs]

Сегодня просидел половину дня в государственном архиве Латвии в г.Рига. Нашёл всю документацию по этой Орбите. Официальное название - Орбита 3. Сохранилась абсолютно вся техническая и технологическая документация по этому приемнику. Хоть завтра приступай к производству...
Тут выкладываю кое-что по нему...

Если этот приёмник продаётся - я с удовольствием куплю.

[Vladislavs]

Massimo
Здравствуйте!
Продается ли этот Ваш приемник Орбита?
Я очень заинтересован его приобрести.
Всю документацию по нему (в документах он называется Орбита 3) я разыскал.
Схему и ещё несколько фото выложил на форум.

[2vlad]

Vladislavs
А в документации странички со спецификацией, на которой радиодетали перечислены нет? Очень интересна и эта страничка!

[Vladislavs]

На днях буду в архиве. Посмотрю. Может что-то получится. У меня на фото их сейчас нет. Страниц со спецификацией очень много. Это же технологическая документация. Там на 1 странице может быть всего одна деталь, какое-нибудь сопротивление к примеру. Пачка бумаг толщиной сантиметров 20.

[Vladislavs]

[Vladislavs]

[Vladislavs]

[2vlad]

Vladislavs
Ну как получится...

[NB]

Vladislavs
А в документации странички со спецификацией, на которой радиодетали перечислены нет? Очень интересна и эта страничка!

Лучше смотреть перечень элементов. Спецификация - это для сборочного чертежа, там не только радиодетали, там все винты-гайки учтены.

[2vlad]

NB
Это существенное уточнение!
Спасибо!

[Vladislavs]

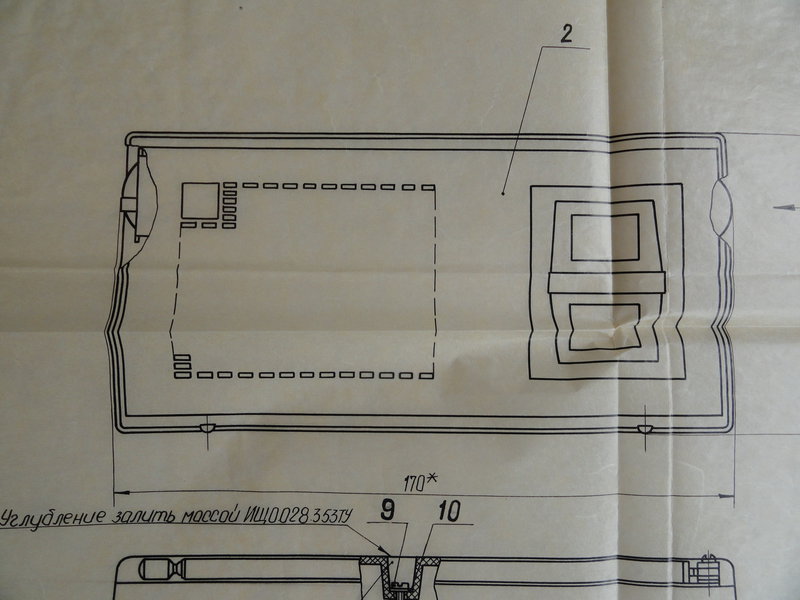

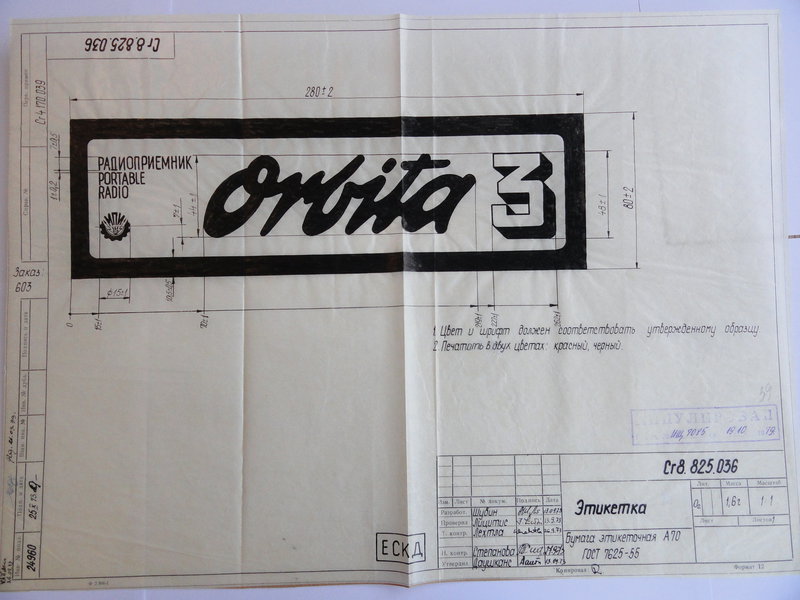

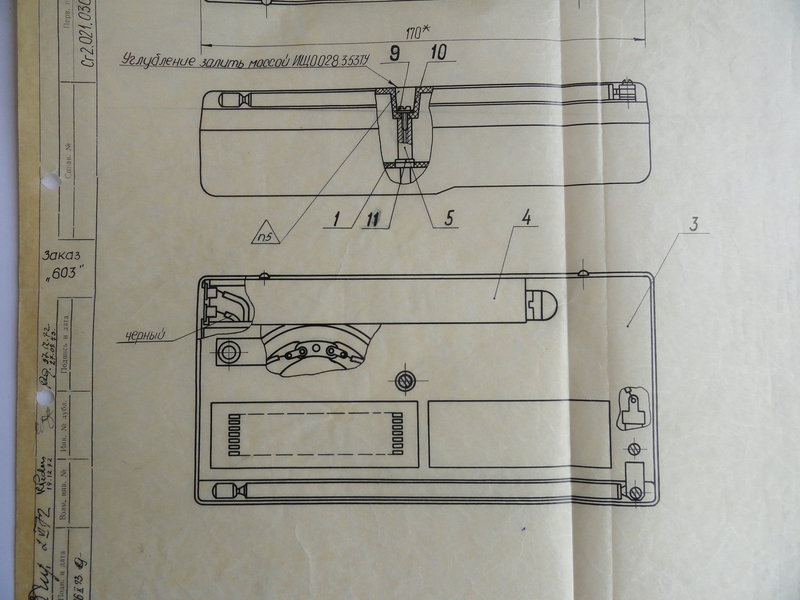

Ну вот нашел кое-что ещё по Орбита-3 ...

Документов очень много. Очень много времени отнимает поиск...
