Приемник-компаратор ПК-66 с часами)

[Андрей Н]

Коллекционирую приёмники с часами:

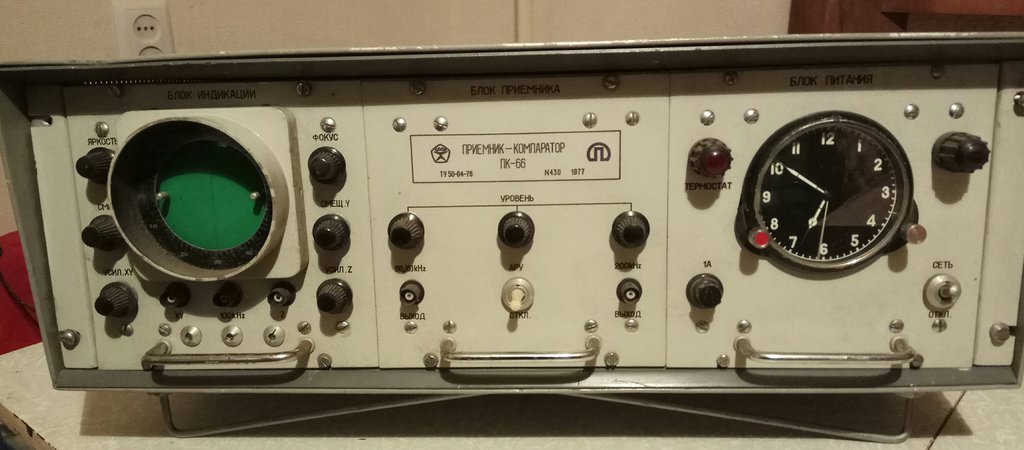

Появился вот такой)))


Кто-нибудь работал с ним?

И может у кого антенна к нему завалялась?
Вот такая:

[rust31]

Приходилось работать с таким приёмником до 91 года, сейчас работают с этим или нет, не знаю. Один раз в год возили на поверку...
К радиовещательным приёмникам он не имеет никакого отношения... Это приёмник эталонной частоты 66,6 кГц. для настройки точных частотных приборов с выходом 200 кГц и 1 мГц.

[Андрей Н]

Приходилось работать с таким приёмником до 91 года, сейчас работают с этим или нет, не знаю. Один раз в год возили на поверку...
К радиовещательным приёмникам он не имеет никакого отношения... Это приёмник эталонной частоты 66,6 кГц. для настройки точных частотных приборов с выходом 200 кГц и 1 мГц.

Здравствуйте,
Про 66,6 КГц известно)
А что наблюдали на ЭЛТ? Фигуры Лиссажу?

[Muller]

Я всегда думал, что 66.6 это служба точного времени... была.

[Андрей Н]

Я всегда думал, что 66.6 это служба точного времени... была.

66,6 КГц - эталонная частота. Называется сигнал точного времени и частоты.

Не понятно, как используются часы в этом приемнике(

[rust31]

А что наблюдали на ЭЛТ? Фигуры Лиссажу?

Да, фигуры Лиссажу! Только на "окружность" эталонной частоты накладывается частота генератора настраиваемого прибора и на экране видим вращающиеся точки, если частоты не совпадают. При полном совпадении точки неподвижны...
У меня задающий генератор приборов был на 1мГц, на ПК-66 выставлял 200кГц и на экране наблюдал 5 точек в форме окружности...

[Андрей Н]

А что наблюдали на ЭЛТ? Фигуры Лиссажу?

Да, фигуры Лиссажу! Только на "окружность" эталонной частоты накладывается частота генератора настраиваемого прибора и на экране видим вращающиеся точки, если частоты не совпадают. При полном совпадении точки неподвижны...
У меня задающий генератор приборов был на 1мГц, на ПК-66 выставлял 200кГц и на экране наблюдал 5 точек в форме окружности...

Спасибо за пояснение!
А часы для чего в приборе?

[Pedro]

http://www.radioscanner.ru/uploader/2011/rvm.jpg
http://www.radioscanner.ru/uploader/2011/vtoroj.jpg

[Андрей Н]

http://www.radioscanner.ru/uploader/2011/rvm.jpg
http://www.radioscanner.ru/uploader/2011/vtoroj.jpg

Спасибо. Интересно.
Там оказывается и секундные сигналы. Часы могли пригодится.

[Muller]

Если я правильно понимаю... этими штуками высталвяли точное синхронное время во всей стране, они служили эталонными генераторами для первичных часов и т.п. интересно, сейчас это работает или легло вместе с радиовещанием?

[Pedro]

Сравнить бюллетень серии В за 1980 и 2018 годы
http://www.soft.belastro.net/files/radi ... n/ESFT.pdf
ftp://ftp.vniiftri.ru/BULLETINS/V/bull_b16_2018.pdf

[Pedro]

Блок частотомера-калибратора кварцевого Ч1-5. Часы тоже присутствуют

[Андрей Н]

Кто-нибудь работал с ним?

Здравствуйте, уважаемые Форумчане,
Пытаюсь запустить Блок индикации этого приемника-компаратора, чтобы увидеть на экране хоть что-нибудь: фигуры Лиссажу, точки...
Инструкцию по эксплуатации не нашел((

Поэтому, посоветуйте с "ХУ и еще непонятный знак Z" (c)

На Блоке приемника (по центру ПК-66) есть разъемы:
Выход 66,6 КГц
Выход 200 КГц

На Блоке индикации (слева ПК-66) есть разъемы:
Вход ХУ
Вход Z
Вход 100 КГц

Х и У - почему-то ОДИН вход и усилитель, что ставит меня в тупик(((
Z - наверное, яркость.

Вопрос, как правильно соединить все входы-выходы чтобы на экране что-нибудь увидеть ?

[mmos]

Только на "окружность" эталонной частоты накладывается частота генератора настраиваемого прибора и на экране видим вращающиеся точки, если частоты не совпадают. При полном совпадении точки неподвижны...
У меня задающий генератор приборов был на 1мГц, на ПК-66 выставлял 200кГц и на экране наблюдал 5 точек в форме окружности...

По цитируемому тексту я понял, что "XY" нужно соединить с одним из выходов ("66" или "200"), а на "Z" подать сигнал с проверяемого прибора

[mmos]

Х и У - почему-то ОДИН вход и усилитель, что ставит меня в тупик(((

Надо полагать, что круговая развёртка формируется из одного внешнего сигнала сдвигом фазы в канале У относительно канала Х

[Андрей Н]

Х и У - почему-то ОДИН вход и усилитель, что ставит меня в тупик(((

Надо полагать, что круговая развёртка формируется из одного внешнего сигнала сдвигом фазы в канале У относительно канала Х

Спасибо, наверняка так.
А 100КГц, наверное, выход, а не вход.
