Помогите опознать самоделки !

[UA9LGX]

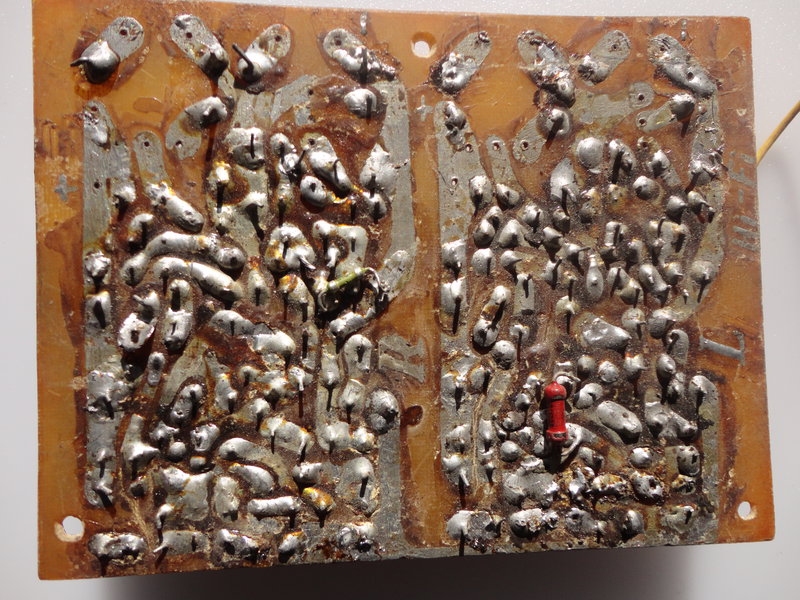

№ 1 ВЧ плата видно устройство включается при развернутой антенной.

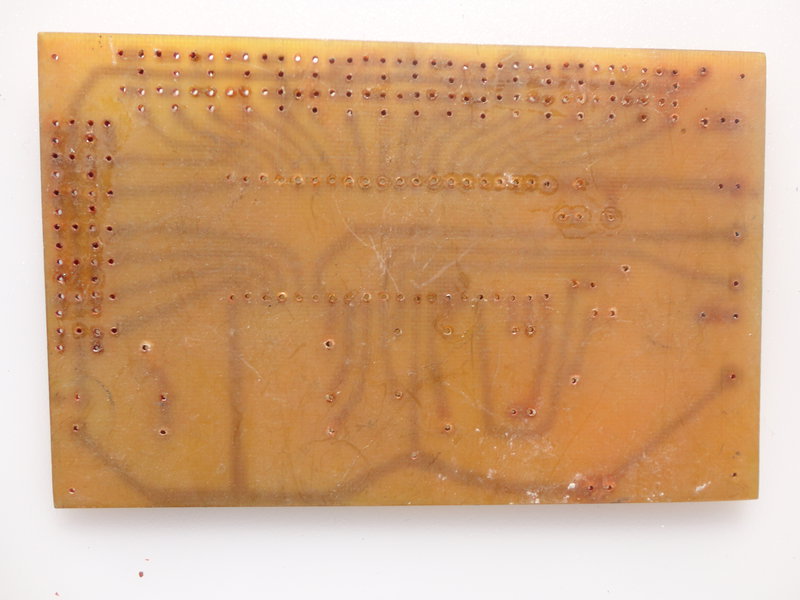

№ 2 плата усилителя.


№ 3 разные платы.

[Радиомаяк]

№2-стерео усилитель без оконечников, №3 платы для магнитофона(сдп-система динамического подмагничивания)

[Tofiq62]

Радиомаяк а плата с гвоздем что за самоделка.

[ro70]

1 по моему пробник, где то вроде такое было или сделано по мотивам...

[Voldemar69]

1 по моему пробник, где то вроде такое было или сделано по мотивам...

Это плата от пробника типа УП-71. Выпускал их Московский опытный завод для
электриков-наладчиков для работ по проверке целостности зл.цепей и вторичной коммутации.

[Asmodey]

Меня удивило было, зачем в пробнике для прозвонки ВЧ катушки? Нашел в инете фото в разобранном виде и стало понятно, что "катушки" всего лишь спиральная "резьба" для ламп накаливания

[vovan.feo]

Есть вот такой вот фонокорректор. Помогите опознать схему

[IVS]

«Радио» 1981/3. Сухов Н. Байло В. Высококачественный предусилитель-корректор. (Тык)

[bluezmoon]

Достался на днях такой вот агрегат.

По всей видимости что-тоцветопредставленское,но входа не нашёл,к музыке видимо относится опосредованно.Могет быть бегущий огонь?

[oldmao]

Микросхемы цифровые, явно не ЦМУ. Бегущие огни четырёхканальные.

[old_hippie]

Микросхемы цифровые, явно не ЦМУ. Бегущие огни четырёхканальные.

Скорее всего. Второй тумблер - направление, белые кнопки - установка паттерна, коричневая - запоминание этого паттерна, потенциометр - частота моргания. Наверное, так.

[FAI4]

Четырехканальные бегущие огни.

Причем выход не на 220 вольт лампы, а на низковольтные
(напряжение можно измерить - подается на выпрямительный диодный мост)
Лампы подключаются через разъемы на передней панели.

Регулятор на передней панели задает скорость "бега".

Из корпусов ИС - там скорее всего
ТМ2 - 2 шт (4 D-триггера, по одному на каждый канал)
ЛА3(или другие инвертирующие элементы) - 1 шт (задающий генератор тактовой частоты)

4 кнопки - принудительное включение/выключение канала.
Левый переключатель - сеть
второй - видимо Старт/Стоп (или включение подмаргивания)

Схема довольно примитивная (по количеству световых эффектов)

[FAI4]

Частота моргания - есть дополнительный подстроечник на плате.
Хотя логики (корпусов ИС) уже не хватает для реализации "подмаргивания".
Если только через диоды сигнал "подмешивается" уже на выходе.

Коричневая кнопка - возможно общий сброс
или общее включение всех фонарей
или Остановка, чтобы 4-мя другими кнопками в это момент задать "паттерн"

[bluezmoon]

Парни,ОК!Спасибо!Что в нагрузку предположительно?
Обычные лампы?
FAI опередил мой вопрос,спасибо!

[old_hippie]

Парни,ОК!Спасибо!Что в нагрузку предположительно?
Обычные лампы?
FAI опередил мой вопрос,спасибо!

Померьте напряжение после моста - станет понятно, на какое напряжение лампы.
Мощность небольшая - трансформатор маленький.

UPD

А мостов-то там два. Один интегральный, второй на здоровых диодах.
Так что, лампы, скорее всего, на 220!

[FAI4]

Стремно, если там 220 вольт и выведены разъемы на переднюю панель.

[old_hippie]

Стремно, если там 220 вольт и выведены разъемы на переднюю панель.

Кстати, вполне возможный вариант.
Стоит отзвонить тиристоры на сетевую вилку, перед началом экспериментов (в положении тумблера "включено").

Вот похожее устройство. Тоже на D-триггерах.

[bluezmoon]

Стремно, если там 220 вольт и выведены разъемы на переднюю панель.

Об этом уже подумал,вряд ли.Напряжение вечером замерю.

[bluezmoon]

old_hippie,да,что-то подобное,но действительно,подключать 220V-лампы с помощью штырьковых раз'емов стремновато.

[old_hippie]

old_hippie,да,что-то подобное,но действительно,подключать 220V-лампы с помощью штырьковых раз'емов стремновато.

Смотря где это стояло.
Если в закрытом помещении типа "включил и забыл" - то и не особо страшно...

[bluezmoon]

Предбывший владелец и по всей видимости конструктор этой поделки,ныне покойный,всю жизнь проработал электриком,поэтому видимо и специфичность этих раз'ёмов.Как бы то ни было,надо замеры провести.Отпишусь по этому поводу.

[old_hippie]

Предбывший владелец и по всей видимости конструктор этой поделки,ныне покойный,всю жизнь проработал электриком,поэтому видимо и специфичность этих раз'ёмов.Как бы то ни было,надо замеры провести.Отпишусь по этому поводу.

Скорее всего, D-триггеры там включены в кольцо (выход Q каждого - на вход D следующего, кроме последнего - у него Q инверсный на вход D первого, тактирование общее), четыре кнопки заведены на входы /SET каждого триггера, а последняя - общий /RESET, для всех четырех.

[bluezmoon]

Замерил.Максимальное значение 200V.Значит на обычные лампы.Сейчас на светодиодных наверно это дело повеселей бы выглядело.Мощность небольшая,инерция тоже.Недёшево только

[oldmao]

Только имейте в виду, что выходное напряжение не переменное, а пульсирующее однополярное с частотой 100 Гц. То есть дешёвые светодиодные лампы с конденсаторным балластом работать не будут. И с электронным балластом тоже неизвестно, как себя поведут.

[FAI4]

Здесь не совсем так как в цветомузыке.

Здесь сразу максимально напряжение в нагрузку или выключено.
Поэтому скорее всего здесь любые лампы на 220 вольт будут работать нормально.

Проблемы с электронным балластом возникают при неполном напряжении питания (тогда в эл. балласте резко растут токи внутри схемы)

[oldmao]

А вы тиристоры с симисторами не путаете? Раз стоит мощный мост из 4-х диодов, то зуб даю - на выходе тиристоры, а не симисторы. А они оба полупериода пропускать не обучены. Собственно для того и диоды нужны.
Посмотрите внимательно на схему, которую привёл old_hippie. Так какое напряжение там на лампочках?

[bluezmoon]

FAI4,напряжение меняется по амплитуде.Диапазон примерно 80-200V.Попробую сегодня нагрузить его.

[FAI4]

Непонятно как оно там может меняться.

Тиристорами управляют тригеры, переключающиеся медленно.
В результате тиристор или включен постоянно или выключен.

Там же нет фазовой регулировки напряжения.

[oldmao]

Почему нет? Может быть, схему-то мы не видели. Была схема бегущих огней с плавным переключением яркости ламп. Использовался эффект биения 100 Гц выпрямленной (но не сглаженной) сети и мультивибратора с близкой к 100 Гц частотой. В какой-то книжке серии ВРЛ (В помощь радиолюбителю) попадалась.

[FAI4]

Эта схема слишком простая, чтобы иметь "плавность"

[Asmodey]

Обычный тестер там покажет что ему вздумается.

[yuriy]

1 по моему пробник, где то вроде такое было или сделано по мотивам...

Копия с заводского пробника. Продавались в восьмидесятых годах в магазинах.

[EVMnik]

А может из РТЕ-03, 1988?

[UA9LGX]

Нашел плату с микросхемами к174ха1м что за самоделка.
