Лабораторный блок питания на Китайщине И китайский усилитель

Сообщение

Pokupatel · #1

Здравствуйте.
Задумал я собрать себе блок питания, для мелких нужд. И так по порядку что заказано.
И потребуются ваши советы как все это собрать в кучу.

https://ru.aliexpress.com/item/2017-NEW ... 0.0.53q3IS

Два вот таких конструктора спаяны но еще не определился по корпусу, радиатору потому не проверял еще.
закана 2 вольт метр амперметра

https://ru.aliexpress.com/item/High-Qua ... 0.0.53q3IS

заказан датчик погоды(температур)
https://ru.aliexpress.com/item/DC12V-20 ... 0.0.v41ALU
и не нашел 12 вольт реле, а точнее оно стоит дороже этой платы.

https://ru.aliexpress.com/item/Smart-El ... 0.0.53q3IS

имеется транс с 3 питаниями 2 по 23, 2 по 13, и 2 по 12 вольт
ну естественно для питаний вольтметров и температурного датчика будет собрана отдельная от этих плат, платка для запитки.
не когда рание не собирал подобного и не имел подобного, тут решился.
и возникают в голове вопросы. Попробую все расписать как и что хочется в итоге получить.
2 полярное питание. температурный датчик на всякий случай для отключения всего устройства. Ну с платами все понятно, как подключить вольтметр понятно, температурный датчик тоже понятно, а как правильно подключить амперметр?
И в целом как бы вы реализовали сборку в кучу на этой комплектухе.
Только не будем разводить типа надо было что то другое заказать, и вообще зачем все это надо и для чего это все надо.
За все советы буду примного благодарен.

пришелец · #2

Так вроде там на экспрэалисе всё разрисовано?

Pokupatel · #3

пришелец писал(а):Так вроде там на экспрэалисе всё разрисовано?

Да не нашел там не чего, я по амперметру вообще ну как то не когда в жизни не сталкивался, там же как то нагрузку надо или еще как то, вообще не знаю как одним словом потому и спросил.

tvmaster · #4

На вольт/амперметре (ему нужно своё отдельное питание) есть четвёртая картинка, схема включения. Там что непонятно?

Подобные вещи нужно делать последовательно, сначала получить - поглядеть, что приедет на самом деле. Попробовать включить, как отдельный блок и рассмотреть функциональность. Дальше пробовать соединить всё в кучу и тогда, видимо, будут конкретные вопросы.

ro70 · #5

[quote="Pokupatel"...2 полярное питание..[/quote]
Надо два измерителя или переключатель...

Pokupatel · #6

tvmaster писал(а):На вольт/амперметре (ему нужно своё отдельное питание) есть четвёртая картинка, схема включения. Там что непонятно?

Подобные вещи нужно делать последовательно, сначала получить - поглядеть, что приедет на самом деле. Попробовать включить, как отдельный блок и рассмотреть функциональность. Дальше пробовать соединить всё в кучу и тогда, видимо, будут конкретные вопросы.

Первый конкретный вопрос возник, имеем выход с платы, к нему подключаем вольтметр, и по нему видим сколько вольт, а амперметр куда подключать? так же как и вольтметр?
китайская картинка для меня осталась загадкой. Таам вопрос поставил Loader-погрузчик, что за погрузчик? Да и перевод есть другой как загрузчик.
То что для работы самой платы вольт ампер метра нужно питание отдельное я знаю, это понятно, DC 4.5 ~ 30 В, и не проблематично, даже думаю сделать проще заменить 7824 на 7812 где для вентилятора питание. хотя все же соберу отдельно наверное.
Пока неопнятки по амперметру и его подключения в сети ну сам пока не чего толкового не вычитал.
Китайская картинка загадка с погрузчиком загрузчиком стрелкой указано.
Смеятся не надо только просто реально не когда с этим делом дела не имел, и наукам этим не учился, постигаю все сам и при помощи форумов. Ну различных статей, в которых иногда так заумно написано, что просто жуть. И проще спросить тут на форме чем читать эти статьи.

Pokupatel · #7

ro70 писал(а):[quote="Pokupatel"...2 полярное питание..

Надо два измерителя или переключатель...[/quote]
измиретеля и будет 2, для того и 2 платы куплено и 2 вольтамперметра. может чего не там и не так вычитал, но + и - разных плат соеденям, один + сдругим минусом и средняя точка общий это будет, и получаем 2 полярное питание.

ro70 · #8

Так понятней?

tvmaster · #9

Loader это нагрузка. Включать, так как нарисовано. По желтому проводу индикатор измеряет напряжение, по красному измеряет ток.
Или используйте схему включения из поста выше.
Нагрузка это выходные клеммы источника питания. Сюда подключаете нагрузку, то есть лампочку, магнитофон, кипятильник, реле это тоже нагрузка. Все потребители электричества считаются нагрузками.
Если бы был чисто один источник, подключались бы к нему, а раз применяете вольт/амперметр, выход источника проходит через этот измеритель.

Pokupatel · #10

ro70 писал(а):Так понятней?

Так понятнее, но что такое нагрузка только не понятно, совсем не понятно, от суда и возник вопрос.
куда эту нагрузку цеплять?

ro70 · #11

Красный, черный от платы к ампервольтметру, красный еще и на выходную клемму +, от синий от ампервольтметра к клемме -

Pokupatel · #12

tvmaster писал(а):Loader это нагрузка. Включать, так как нарисовано. По желтому проводу индикатор измеряет напряжение, по красному измеряет ток.
Или используйте схему включения из поста выше.
Нагрузка это выходные клеммы источника питания. Сюда подключаете нагрузку, то есть лампочку, магнитофон, кипятильник, реле это тоже нагрузка. Все потребители электричества считаются нагрузками.
Если бы был чисто один источник, подключались бы к нему, а раз применяете вольт/амперметр, выход источника проходит через этот измеритель.

проще говоря желтый и красный провод вместе на клему плюс а черный на клему минус так? клемы же у нас 2 плюс и минус.

ro70 · #13

запитать лучше от "вентиляторной кренки" меньше путаницы...

Pokupatel · #14

ro70 писал(а):запитать лучше от "вентиляторной кренки" меньше путаницы...

Да это понятно как запитать, будет отдельная плата на температурный просто надо питание 12 вольт, зачем от кренки 24 вольта цеплятся то, можно 7824 заменить конечно на 7812, но пишут что тогда 7812 будет греться и на ней можно будет жарить яичницу. с подключение питания подсветку и управления все понятно на все 100%. непонятны 3 остальные провода, красный, желтый, черный,

Мастер · #15

Pokupatel писал(а):проще говоря желтый и красный провод вместе на клему плюс

Если вы так соедините, то не получите такие показания прибора. Ток - 0. Напряжение - 0.

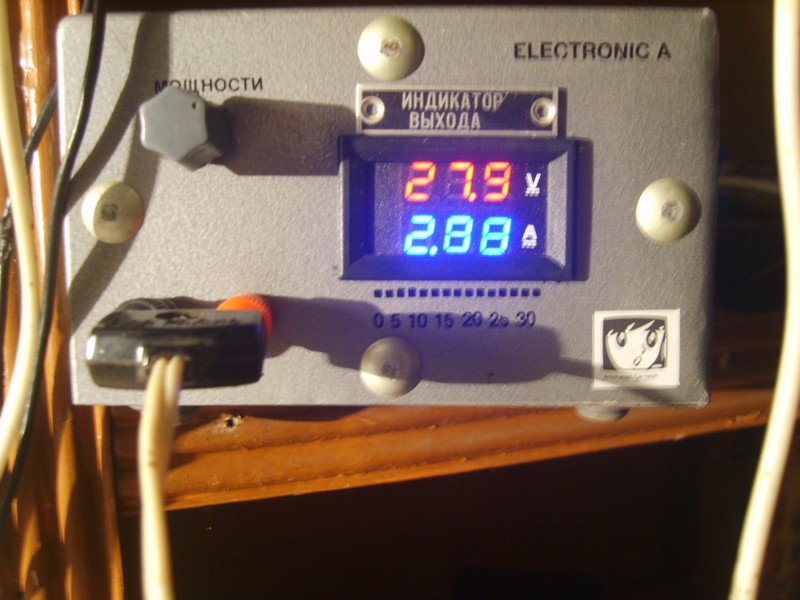

Вот я слепил нечто подобное...

Pokupatel · #16

ro70
Все спасибо понял. Вот это грамотно, минус у нас через ампер метр идет на клему минус.
Спасибо.

Ну а далее буду отписываться что получилось у меня.

ro70 · #17

Думал тут как на всех

тонкие красный, черный питание прибора, желтый к клемме +
Толстый черный к минусу платы, красный толстый к клемме -, т.е. разрываем провод от платы к клемме минус и в разрыв включаем амперметр...

submariner · #18

Оно конечно топик стартеру виднее что ему нужно, но вот если нужно что -нибудь пофункциональнее, то лучше взять вот такой приборчик. Он конечно дороже , но оно того стоит , да и подключается проще некуда. Зато может программироваться и держать заданный ток и напряжение , можно отстроить по своему вкусу ток защиты ну и т.д На вход можно подключать как трансформаторный блок так и импульсный , кстате я поступил по второму вариянту , в результе получил карманный блок питания https://www.banggood.com/DPS3005-32V-5A ... rehouse=CN

Pokupatel · #19

submariner
Спс но все уже понял, разобрался с помощью подсказок.
черный толстый к минус платы бп, красный толстый к минус клеме, желтый тонкий к + плате и клемы. тонкие красный черные питание модуля 4,5-30 вольт.
Програмировать мне не чего, отдать 1500р за эту штуку это бессмыслица, я собираю стационарный двуполярный блок питания. И так то что у вас и добавить денег что потратил я и можно 1 полярный купить готовый.
https://ru.aliexpress.com/item/5Ps-Disp ... 85ee685470
а если а вашей собирать двуполярный то вообще проще купить 2 готовых однополярника. и получится то что собираю я.

Pokupatel · #20

https://ru.aliexpress.com/item/DC12V-20 ... 0.0.v41ALU

И так возник вопрос номер термо реле вот это. инструкции нету, работает при повышении температуры реле замыкается, а не кто не знает работает ли оно наоборот при повышение температуы на размыкание Ищу инфу не могу найти китаец бумажку не положил.

tvmaster · #21

Это зависит от типа применённого реле. По фотографии невозможно сказать определённо, какой тип реле будет использован в реальном устройстве. Если, реле будет иметь нормально замкнутый контакт, вам повезло, останется только перепаять вывод. Если, реле поставят с контактом на замыкание, то можно будет только заменить реле на имеющее второй контакт на размыкание. Короче, сделать можно, дождитесь посылки.

Pokupatel · #22

tvmaster писал(а):Это зависит от типа применённого реле. По фотографии невозможно сказать определённо, какой тип реле будет использован в реальном устройстве. Если, реле будет иметь нормально замкнутый контакт, вам повезло, останется только перепаять вывод. Если, реле поставят с контактом на замыкание, то можно будет только заменить реле на имеющее второй контакт на размыкание. Короче, сделать можно, дождитесь посылки.

Да нет там режимы. Продавец просто злодей.
Ну может кому пригодится режим Р0 там у нас по умолчению горит С это замыкание, и так нажимаем верхнюю кнопку и держим появляется режим нажимаем обе кнопки и теперь можем сменить режим С - это охлаждение а Н это нагрев. В моем случае надо нагрев. Все выставил. Кое как нашел на али у какого то другого продавца мелкое описание про нагрев и охлаждение. Ну а остальное методом тыка. Жалею что 1 заказал позже еще одно закажу, планируется вентилятор еще ставить, что б он не молотил постоянно на него еще надо поставить будет, Но скорее всего пока это поставлю на вернтилятор, а когда приедет второй закажу его поставлю на полное отключения прибора. Хотя может на отключение вовсе и не нужно оно. ну так на всякий случай.)))

tvmaster · #23

Для вентиляции ванны подобный комплект?

ro70 · #24

Кстати, все подобные платки с реле, большинство- питаются от 3,3-15 в. стоит свой стабилизатор, меняем реле на 5 V и питаем от 5 вольт...

FAI4 · #25

Какой нужен максимальный ток от БП ?

Pokupatel · #26

tvmaster писал(а):Для вентиляции ванны подобный комплект?

Для вентилятора который будет стоять на радиаторе на котором будут стоять транзисторы, вроде собираю блок питания и про ванную комнату речи не вел. Просто не понял вашего вопроса.
Задумка была простая. 2 платы регулируемых бп нам дают двуполярное или 2 по 1 полярному питанию, на радиатор ставлю температурный датчик(можно было конечно таблетку просто поставить) но решил с дисплеем взять наверное скорее для красоты. термодатчик хотел первоначально поставить на отключение всего устройства. Для этого была заказана плата задержки на которой стоит 12 вольтовое реле оно то и должно было отключать весь БП от розетки через термодатчик, реле на плате держит 250 вльт 10 ампер. и работает от 12 вольт.
И так к термодатчику подключаем это реле выпяв его с платы задержки, через реле пускаем 220 вольт из розетки. радиатор нагрелся на термодатчики реле при режиме нагрев размыкает контакт 12 вольт, на реле 12 вольт контакт размыкается и 220 у нас обрубилось.

Pokupatel · #27

FAI4 писал(а):Какой нужен максимальный ток от БП ?

по описанию каждая плата 0-30 вольт 3А. Наверное это и есть максималка. И выше ее наверное не как.
получим в итоге если плюс и минус разных плат через тумблер замыкаем то у нас двуполярное питание +- 0-30 вольт 3А, если тумблер размыкаем то получаем 2 однополярных 0-30 вольт 3А.
ну типа такого хочется сделать. но там 5А, я конструктора на 5А не нашел только на 3А.
http://micromir-nn.ru/publ/40-1-0-98

FAI4 · #28

Нужен хороший радиатор для транзистора.

Регулятор (судя по описанию) аналоговый поэтому на радиаторе может выделяться почти до 100 Вт

Pokupatel · #29

FAI4 писал(а):Нужен хороший радиатор для транзистора.

Регулятор (судя по описанию) аналоговый поэтому на радиаторе может выделяться почти до 100 Вт

ну радиатор планируется от компового процессора, а может даже и 2 шт + принудительное охлаждение. 40 С° не такая и великая температура, думаю компового радиатора с принудиловкой хватит на ура. Пока планирую поставить 2 радиатора и 1 большой вентилятор на 120, но в процессе изготовления корпуса возможно что то и поменяется. Корпус пока еще в процессе выдумывния, может какой каркас найду готовый, обшить то есть чем и из чего сделать лицевую панель,
я вот железных дел не шибкий мастер, пока потихоньку подыскиваю каркас.

FAI4 · #30

Радиаторы и вентиляторы - это хорошо, но здесь архиважно обеспечить тепловой контакт транзистора с радиатором.

Вообще на такую мощность целесообразнее ставить уже импульсный стабилизатор.

Если же БП не будет все время работать на больших токах - тогда вентилятор лучше отключать, чтобы не шумел.

ro70 · #31

FAI4 писал(а):..Если же БП не будет все время работать на больших токах - тогда вентилятор лучше отключать, чтобы не шумел.

Это основная задача у ТС, малая нагрузка, радиатор не греется, большая, срабатывает реле, включает вентилятор

it68 · #32

Pokupatel писал(а): Корпус пока еще в процессе выдумывния

Были столы радиомеханика (сам 10 лет работал за таким столом), так там БП не имел корпуса, только переднюю панель. БП был смонтирован на каркасе из уголка и задвигался в тумбу стола.

FAI4 · #33

ro70 писал(а):
FAI4 писал(а):..Если же БП не будет все время работать на больших токах - тогда вентилятор лучше отключать, чтобы не шумел.
Это основная задача у ТС, малая нагрузка, радиатор не греется, большая, срабатывает реле, включает вентилятор

- пороговая схема с гистерезисом и любым термочувствтельным элементом.

Pokupatel · #34

Попробую в этом разместить все. в целом глубина вроде нормальная. Бывл еще гдето зарядник чуть чуть побольше, но не смог найти наверное комуто подарил его уже. Как машины не стало все параздал друзьям. Хотя как то жалко рабочий агрегат разбирать, но лучшего пока не чего не нашел в своем гараже.

Электрон · #35

Pokupatel писал(а):ну радиатор планируется от компового процессора, а может даже и 2 шт + принудительное охлаждение.

Зачем нужен вентилятор??????Тем более на таком куске алюминия как от проца.
Блоки питания на 12 вольт 10 ампер обходятся без него.
Регулирующий транзистор можно спокойно греть до 100 градусов ничего ему не будет.
Лучше сделать ступенчатое напряжение на нём.

Pokupatel писал(а):имеется транс с 3 питаниями 2 по 23, 2 по 13, и 2 по 12 вольт

Ваш транс это позволяет.

Pokupatel · #36

Электрон
вентелятор и датчик поды(термостат) это скорее для успкоения, ну и как говорят запас лишним не бывает. Вот что вышло проверил первую плату.
Надеюсь вторая так же сразу заработает.
А то тут купил усилки для сборки собрал оба один хрипит зараза, второй нормально поет, все вроде правильно так пока и не смог разобраться почему хрепит. )))
Впервые покупаю что то для самостоятельной сборки.
БП это второй конструктор с его помощью и бум первый ремонтировать)))
Ну и корпус посмотрел этот маловат блин.

Ну и не понял чутка, а может и датчик колибровать надо или еще как это работает выдает максимум 25.2 вольта с пропелером, зато реально пропелер может от 24 вольт работать.
Ну и решил чутка упростить сборку, вместо 7824 поставлю 7812 и на радиатор их посажу. и не буду делать отдельного питания для управления, но рад платы обе работают, все регулируется, все пока замечательно, транс 23 вольта реальных 23, думаю надо искать транс как и опсано 24 вольта.

И еще вопрос возник на трансе написано 23 v 2A 130 вт наверное маловато такого транса вот и всего 25?

Pokupatel · #37

Ну не все еще готово, но предварительно.

Pokupatel · #38

Что то сделал не так, но поставил перемычку через тумблер между минусо одной платы и + другой платы, включил на секунду для проверки, в итоге транс как загудит, ну я тут же выключил, даже не чего глянуть не успел, убрал перемычку, включил та плата что была + подцеплена к минусу второй платы перестала на регуляторы реагировать, работает 29 вольт и не понижается. Опыт получился отрицательный одним словом вторая работает нормально. Что то сделал я не так, питание зацеплено у обмоток транса 1 общий и два по 23 к разным платам. не минусы не плюсы выхода плат между собой не звонятся. Теперь ремонт этой платы предстоит. Но пока от разочарования расстроен, у кого будут мысли что могло вылететь, по плате по ногам микросхем пробежался питание, везде одинаково что на одной плате что на другой. На переменниках так же одинаково, далее пока не сверял,. Кто подскажет куда в первую очередь далее обратить внимание. Почему не понижается, что могло вылететь. Пока нашел VT2 погоду показывает. Поищу аналог какой поставить.
Вылетел VT2, заменить не знаю чем, буду читать разбираться, ну накрай закажу с китая но только это будет долго ехать блин.
Схема.

ro70 · #39

VT2- D822-менял на КТ 817 в р.у машинке

FAI4 · #40

Если 2 одинаковых платы то Общий у них должен быть разведен отдельно.
Должны быть 2 полностью изолированных обмотки.

Возможно вылетел регулирующий транзистор
Может быть диоды в диодном мосту.

Можете набросать схему подсоединения плат к трансформатору и обмотки трансформатора?

Pokupatel · #41

FAI4
Художничать не умею. Но понял вас. Надо 2 транса типа. У меня же обычный, 2 по 23в с 1 общим.
Значит буду подыскивать транс с 2 независимыми.
А два одинаковых трансформатора подойдут?
Так же не силен в трансформаторах, вот такой от радиотехники у 101 или от союза 110 подойдет ? Если да то как его подключить.

Спасибо.

Pokupatel · #42

ro70 писал(а):VT2- D822-менял на КТ 817 в р.у машинке

Там по схеме опечатка идет, 2SD882, вот так правильное название. Сам сперва искал 822 но результат поиска не дал толку, и потом только глянул на транзистор, транзистор стоит 21 рубль, заказал парочку. Самому в магазин не как не добраться. попросил знакомую она рядом работает.

FAI4 · #43

Pokupatel писал(а):Художничать не умею. Но понял вас. Надо 2 транса типа. У меня же обычный, 2 по 23в с 1 общим.

Общий должен быть оторван от другой обмотки, от общего стабилизаторов и корпуса.
Можно просто 2 отдельные обмотки.

Соответственно оба канала должны быть полностью изолированы от корпуса БП.
(Наверное там можно поставить по 1..10 МОм, чтобы не накапливалось статическое электричество)

А два одинаковых трансформатора подойдут?
Так же не силен в трансформаторах, вот такой от радиотехники у 101 или от союза 110 подойдет ? Если да то как его подключить.

- посмотреть по максимальному току (по толщине провода вторичной обмотки и по габаритной мощности железа)

Если у вас 30 вольт х 3 А, то на входе стабилизатора напряжение должно быть с запасом (на перепад на регулирующем транзисторе), например 35...40 вольт.
Тогда потребляемая максимальная мощность от трансформатора = 35*3 = 105 Вт.
Т.е. транс для одного канала нужен на 120 Вт как минимум.
Провод для 3А это диаметр примерно от 1,2 мм и выше.

... либо пересмотреть максимальный выходной ток/напряжение.

Pokupatel · #44

FAI4 писал(а):
Pokupatel писал(а):Художничать не умею. Но понял вас. Надо 2 транса типа. У меня же обычный, 2 по 23в с 1 общим.
Общий должен быть оторван от другой обмотки, от общего стабилизаторов и корпуса.
Можно просто 2 отдельные обмотки.

Соответственно оба канала должны быть полностью изолированы от корпуса БП.
(Наверное там можно поставить по 1..10 МОм, чтобы не накапливалось статическое электричество)

А два одинаковых трансформатора подойдут?
Так же не силен в трансформаторах, вот такой от радиотехники у 101 или от союза 110 подойдет ? Если да то как его подключить.
- посмотреть по максимальному току (по толщине провода вторичной обмотки и по габаритной мощности железа)

Если у вас 30 вольт х 3 А, то на входе стабилизатора напряжение должно быть с запасом (на перепад на регулирующем транзисторе), например 35...40 вольт.
Тогда потребляемая максимальная мощность от трансформатора = 35*3 = 105 Вт.
Т.е. транс для одного канала нужен на 120 Вт как минимум.
Провод для 3А это диаметр примерно от 1,2 мм и выше.

... либо пересмотреть максимальный выходной ток/напряжение.

Полез смотреть что в плате навернулось далее, и уже в корзину положил на 150 рублей))) наверное при цене платы в 300 рублей от ремонта откажусь и закажу новую плату, не стоит она тех денег что б ее ремонтировать, а дальше вроде по микросхемам пробежал ну вроде как нормально но не факт, еще микросхемы в корзину докинуть и вообще получится цена новой. А ну ее в болото закажу еще одну новую, так будет правильнее и дешевле.
Выходной тоже навернулся, 9014 9015 тоже. vd 1 тоже, одним словом конечно можно наши отечественные поставить поискать в запасниках, но не стоит он ремонта.
Так что 2х полярное пока отменяется, остается 1 полярное. ну а пока едет вторая новая плата буду подыскивать тренсформатор, намотать самому мне не под силу будет. Ну вот прикинул ремонт и цену платы, нафиг она нужна её делать
https://ru.aliexpress.com/item/2016-NEW ... 262.fvGGrz

Mika · #45

Больше 36 вольт на выходе моста нельзя, ОУ передохнут.См. даташит.

ro70 · #46

Надо через лампу, 220 В включать, для экспериментов...

FAI4 · #47

Может дешевле взять готовый БП ?

tvmaster · #48

Здесь важен сам процесс строительства, полезно с целью получения практического опыта. Хотя, возможно и проще начинать с усовершенствования промышленных образцов.

Pokupatel · #49

tvmaster писал(а):Здесь важен сам процесс строительства, полезно с целью получения практического опыта.

Да, именно так, но опыт получился отрицательный, но это тоже опыт.

FAI4 писал(а):готовый БП ?

Не настолько много я им пользуюсь что б отдавать столько денег, ну и мне полуивалиду безработному, дешевле собрать. Цена готовых уж очень кусачая,

FAI4 · #50

Pokupatel писал(а):Да, именно так, но опыт получился отрицательный, но это тоже опыт.

- ничего отрицательного здесь нет.

Обычное рядовое событие при отладке конструкции.
Разбираясь с причиной неисправности - получить дополнительные важные для вас знания и опыт.
Если что - поможем все вместе.
(устранение неисправности БП - базовый навык для ремонта радиоаппаратуры)

Pokupatel писал(а):
FAI4 писал(а):готовый БП ?
Не настолько много я им пользуюсь что б отдавать столько денег, ну и мне полуивалиду безработному, дешевле собрать. Цена готовых уж очень кусачая,

- тогда элементарно стоит разобраться как рассчитывается сетевой трансформатор.
Это задачка для начальной школы.
Методики полно в интернете

Вторичную обмотку перемотать - вообще пустячное дело.
В крайнем случае можно практически вручную (без всяких станков),
т.к. там немного витков (порядка 30..40)

Нужно всего лишь найти провод нужного диаметра.

ЗЫ. Трансформатор от магнитофона Союз-110 вполне подойдет
