Всем добрый день!

Наткнулся на тему с батарейными советскими катушечниками, и всплыл у меня в связи с ней вопрос.

Была у меня когда-то ̶О̶р̶б̶и̶т̶а̶-̶2̶ Орбита-1, но оконечный каскад у нее был не на П201, а на П13. Они были установлены на алюминиевые радиаторы-пластинки с крышками, между которыми и зажимались эти транзисторы. Гнезда были еще до-СГшных времен.

Никому такая странная комплектация не попадалась? Ни в одном справочнике я такой схемы не видел.

Вы хотели сказать П213.

Tofiq62 писал(а):Вы хотели сказать П213.

Не-а. 201.

PS Понял, Вы подумали, что я про П13 описку сделал. Нет, именно П13.

old_hippie писал(а):Была у меня когда-то Орбита-2, но оконечный каскад у нее был не на П201, а на П13.

Именно П13, то есть маломощные?

КВК писал(а):

old_hippie писал(а):Была у меня когда-то Орбита-2, но оконечный каскад у нее был не на П201, а на П13.

Именно П13, то есть маломощные?

Угу...
И даже не П21 - у них, все же, с током коллектора получше было бы.

Собственно, из-за этого она у меня и оказалась - оконечный каскад приказал долго жить.
Внутри была некопанная. Жаль, что до сих дней она не дожила...

old_hippie писал(а):Угу...
И даже не П21 - у них, все же, с током коллектора получше было бы.

План по валу, вал по плану.
Интересно было бы посмотреть на ее паспорт, отражено там такое изменение или нет.

КВК писал(а):

old_hippie писал(а):Угу...
И даже не П21 - у них, все же, с током коллектора получше было бы.

План по валу, вал по плану.
Интересно было бы посмотреть на ее паспорт, отражено там такое изменение или нет.

Дык, досталась она мне без ничего. Ни доков, ни БП, ни шнуров.
А во всех справочниках - П201, и точка.
Кроме типов выходных транзисторов (и, соответственно, печати), других отличий по схеме не было. Тот же понижающий выходной трансформатор с обмоткой ООС, ущербный фазоинверсный каскад без вольт-добавки и прочие прелести сразупослелампового транзисторостроения... Но кинематика хороша.

old_hippie писал(а):Дык, досталась она мне без ничего. Ни доков, ни БП, ни шнуров.
А во всех справочниках - П201, и точка.

Со справочниками понятно. А радиаторы для П13 как выглядели, солидно (штамповка) или паллиатив, пережить внезапный дефицит П201-х? Все же те корпуса вообще не предусматривали внешнего теплоотвода.

КВК писал(а):

old_hippie писал(а):Дык, досталась она мне без ничего. Ни доков, ни БП, ни шнуров.
А во всех справочниках - П201, и точка.

Со справочниками понятно. А радиаторы для П13 как выглядели, солидно (штамповка) или паллиатив, пережить внезапный дефицит П201-х? Все же те корпуса вообще не предусматривали внешнего теплоотвода.

Флажок из алюминиевого сплава и фигурная шайба-стакан, зажимающая корпус транзистора. Покрыта зеленым анодированием, как приборные разъемы.
Все винты были под краской.

old_hippie писал(а):

КВК писал(а):

old_hippie писал(а):Угу...
И даже не П21 - у них, все же, с током коллектора получше было бы.

План по валу, вал по плану.
Интересно было бы посмотреть на ее паспорт, отражено там такое изменение или нет.

Дык, досталась она мне без ничего. Ни доков, ни БП, ни шнуров.
А во всех справочниках - П201, и точка.
Кроме типов выходных транзисторов (и, соответственно, печати), других отличий по схеме не было. Тот же понижающий выходной трансформатор с обмоткой ООС, ущербный фазоинверсный каскад без вольт-добавки и прочие прелести сразупослелампового транзисторостроения... Но кинематика хороша.

Хорошая кинематика? Г-м... При перемотках ревёт, как реактивный самолёт на взлёте... Да и при рабочем ходе двигатель ДКС-16 тоже довольно громко жужжит. Это вообще свойство всех моторов ДКС-16, или просто мне достался такой шумный бракованный экземпляр?

Asgard писал(а): Хорошая кинематика? Г-м... При перемотках ревёт, как реактивный самолёт на взлёте...

Зато мотает без вопросов.

Да и при рабочем ходе двигатель ДКС-16 тоже довольно громко жужжит. Это вообще свойство всех моторов ДКС-16, или просто мне достался такой шумный бракованный экземпляр?

Щетки стерлись? Не должен он особо жужжать.
Может, он в динамик жужжит? Конденсаторы фильтра того-сь?

old_hippie
а можете точно описать модель орбиты 2? год на задней крышке выбит? если нет примерно год выпуска.
Через мои руки их прошло не мало, и не на одной я не видел что б в оконечник засунули маломощные транзисторы. МП13 перестали использовать ДО начала производства Орбиты 2. Да вообще не видел в батарейках...


p.s. нет видел, это колхоз Дельфина, там вообще 303 зачем то засунули

Эта информация пригодится для книги.
Цвет корпуса какой? серый? кнопки все однотонные или запись красного цвета?
Можете вспомнить?

tml1984 писал(а):old_hippie
а можете точно описать модель орбиты 2? год на задней крышке выбит? если нет примерно год выпуска.
Через мои руки их прошло не мало, и не на одной я не видел что б в оконечник засунули маломощные транзисторы. МП13 перестали использовать ДО начала производства Орбиты 2. Да вообще не видел в батарейках...


p.s. нет видел, это колхоз Дельфина, там вообще 303 зачем то засунули

Год выпуска точно не помню, начало 70-х. У меня он появился году в 79-м или 80-м (махнул на Восток-57).
Транзисторы были не МП, а П (сварной корпус).
Цвет обечайки - черный, панель и крышки - серые.
Кнопки все серые, как и ручки.

Так это первая орбита то....

передняя панель и подкатушники были пластик или металл? и корпус металл или пластик?

tml1984 писал(а):Так это первая орбита то....

передняя панель и подкатушники были пластик или металл? и корпус металл или пластик?

Все металл. Пластик был только стекло.

Вы правы. Орбита-1.
Чего-й то меня переклинило?..

tml1984 писал(а):Так это первая орбита то....

передняя панель и подкатушники были пластик или металл? и корпус металл или пластик?

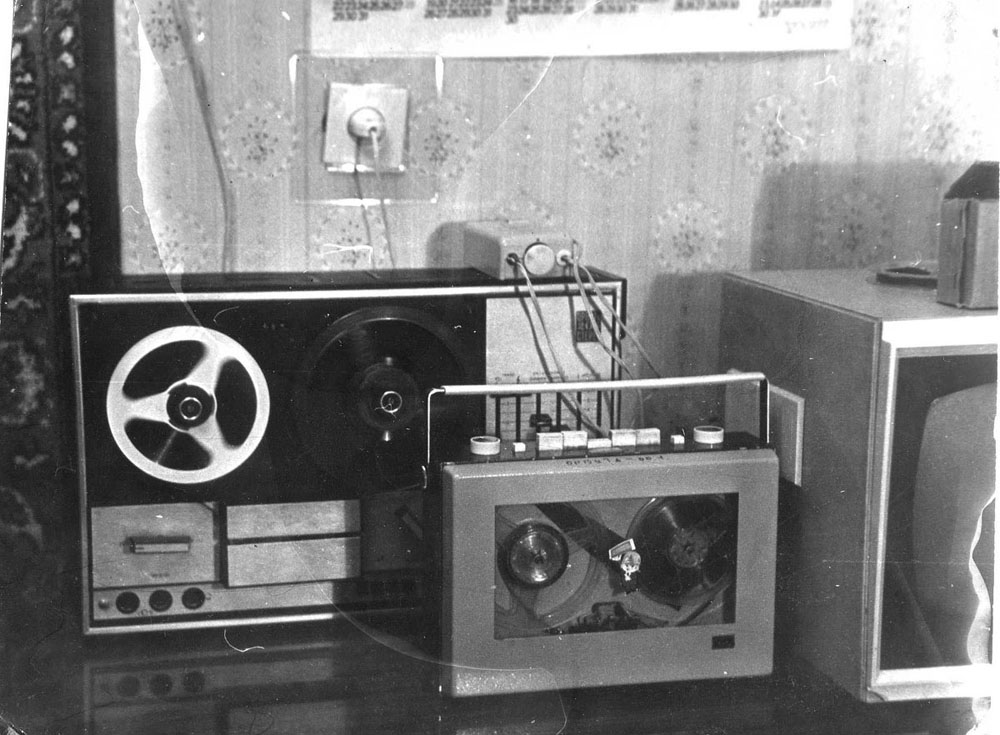

Смотрю я на него , а ведь довольно симпатичный аппарат был , приятный глазу , угловатый ,минималистичный.

ДедФеном писал(а): Смотрю я на него , а ведь довольно симпатичный аппарат был , приятный глазу , угловатый ,минималистичный.

Угу... Только тяжелый зело.
Клепаный алюминиевый корпус - это что-то...

В сравнении с МАГ-8МII - пушинка

ДедФеном писал(а):В сравнении с МАГ-8МII - пушинка

Ну, Вы сразу - с козырей!
=)

old_hippie
ну тогда понятно, такое имело место быть, у меня лежал донор 1 орбиты выпущенный в декабре 68 года, у него также были маломощьные на выходе. Правда что там было я не помню, ибо её в 220 включили и там все погорело, я брал для восстановления кинематики своей и из за крышечек И внутри написано на картонной крышке задней неликвид
тока я её уже раздербанил давно
я тогда подумал мож самопал на заводе)))
а она не одна такая

tml1984 писал(а):old_hippie
ну тогда понятно, такое имело место быть, у меня лежал донор 1 орбиты выпущенный в декабре 68 года, у него также были маломощьные на выходе.

Интересно, что нигде нет упоминания об этой модификации.
Только на 201-х.

Впрочем, схемотехника у нее ужасная, на любых транзисторах.
Трансформаторный понижающий выход, с обмоткой ООС, без вольт-добавки (не говоря уж об источнике тока) в раскачке... Сам предварительный усилитель, сделанный в лучших традициях лампостроения...

Вот ГСП хорош, ничего не скажешь.

я думаю что это была не кондиция... брак, который по каким то причинам продавали

tml1984 писал(а):я думаю что это была не кондиция... брак, который по каким то причинам продавали

Там плата разведена именно под эти маломощные транзисторы с радиаторами.
Под П201 - плата другая.

В то время в выходных каскадах носимых магнитофонах активно применялись маломощные транзисторы как например МП40,42.

Tofiq62 писал(а):В то время в выходных каскадах носимых магнитофонах активно применялись маломощные транзисторы как например МП40,42.

да, в Комете 206 ( Лире ) так и было. Но она вроде как на класс ниже была по всем понятиям. У одноклассника в начале 80-х была такая Орбита, от отца досталась, я чинил, там пассик ЖЕЛЕЗНЫЙ (!) из пружины, весь был кем - то помят. Так мне папаня принес пружины от сальников от грузовиков и показал, как можно укорачивать. И я его запустил. Потом он давал мне его "поносить" ( 8 батарей стоили целое "состояние", помню ) а потом и вовсе сменял на что - то. У него уже была Весна 211, он ему и не нужен был.

Cityman писал(а):там пассик ЖЕЛЕЗНЫЙ (!) из пружины

Пассик подмотки. Подмотка обеспечивалась его проскальзыванием.

old_hippie Я в курсе. Уже тогда был. Но, согласитесь, решение "нетривиальное".

Cityman писал(а):old_hippie Я в курсе. Уже тогда был. Но, согласитесь, решение "нетривиальное".

Ну, это была "реплика в сторону зала" =)

Подобное решение было в диапроекторе ЛЭТИ.

old_hippie писал(а):Подобное решение было в диапроекторе ЛЭТИ.

И в "карманном диктофоне" Смирнова (1975 год).

Итак совершенно случайно ко мне попал магнитофон Орбита 1 1966 г.в. с выходными транзисторами П41:


так что это подтверждение слов old_hippie
П41 это тоже что П13
Самое ценно что в комплекте родной паспорт со схемой отличной от общепринятых.
Я его отсканирую естественно

Вот схема из паспорта и фото паспорта:

tml1984 писал(а): Самое ценно что в комплекте родной паспорт со схемой отличной от общепринятых.

Круто! Но это ещё один вариант! Усилитель комплементарный - П41/П37, у меня выходные были оба pnp (как и на общеизвестной схеме с П201). И трансформатор у меня был с дополнительной обмоткой ОС.

tml1984 писал(а):Вот схема из паспорта и фото паспорта:

Интересно, какая выходная мощность указана в паспорте?
Что заставило завод ставить на выходе маломощные транзисторы?
Я недавно приводил схему зарядно-питающего устройства "Ужгород", так там заводчане поставили 5 (пять!) транзисторов МП 40 впараллель!. Чего только не увидишь.

Вот:
