Появилась в коллекции Электроника ВМ-15 с руководством по эксплуатации:



Руководство по эксплуатации с талонами на приобретение видеокассет:


Серийный номер: 168
Дата выпуска: 30.10.1986
Дата продажи: 28.01.1987
Цена: 1080 руб.

бывший ВМ-12 без ТВ блока, последние судороги НИИБВ.

Что удивительно, стоил не намного меньше ВМ-12. А вроде столько всего выкинули...

Большое спасибо за фотографии!

Андрей Н, большое Вам СПАСИБО за фотографии!

Наконец-то удалось рассмотреть по-подробнее этот "неуловимый" ВМ-15.
В виду того, что в Инете про него количество информации стремится к нулю, а фотографий всего три (и то, одинаковых по содержанию) - можно Вас попросить сделать снимки со снятой деталировкой корпуса? Очень любопытно взглянуть на внутреннюю компоновку, а точнее на отличия от ВМ-12.

С уважением, Андрей.

Maximus1988
summit
Максим, Андрей, спасибо за добрые слова.
Фото сейчас сделал со снятым корпусом, но освещения не хватает:
Спереди:

Справа:

Сзади:

Слева:

Сверху:

Снизу:

Головки:

Пассик счетчика ленты порвался и лежал внутри.
Если интересуют более качественные и детальные фото, то сделаю.
С уважением,
Андрей

Андрей Н
Нет слов чтобы выразить Вам благодарность! В репутацию "наплюсовал", но этого мало!

Благодаря Вашим уникальным фотографиям удалось найти ответы на многие вопросы, которые мне не давали покоя.
Если вдруг, Вы будете заниматься этим аппаратом, а в процессе работ возникнет необходимость "откинуть" верхнюю плату с САР - пожалуйста, сделайте фотографию со стороны элементов.

Еще раз - большое Вам СПАСИБО!

С уважением, Андрей.

Здравствуйте, уважаемый Андрей,
Сфоткал до чего добрался:


У меня осталась непонятка: Образец ВМ-15 из Политехнического музея датирован табличкой с 1988 годом. Мой образец с номером 168 произведен в 1986 году. Если по легенде их было произведено 200 штук, то 32 штуки делали с конца 1986 по 1988 год, что вряд -ли возможно. Поэтому предполагаю, что этикетка в Политехническом музее некорректна и все ВМ-15 были выпущены в 1986 году, в крайнем случае до весны 1987 года.
Почему ВМ-15 не пошел в серию, становится понятно: цена, по сравнению с ВМ-12, уменьшилась всего лишь на 10% (на 120 рублей), а функциональность сократилась существенно. Покупать советский пишущий плеер народ не стал.

Андрей, благодарю Вас за предоставленные фотографии!

Абсолютно согласен с Вашим предположением. Действительно, если легенда не лукавит и было выпущено не более 200 шт., тогда приведенная дата "1988" не соответствует действительности. Судя по тому, что логотипы на лицевой панели Вашего экземпляра и музейного одинаковы - значит они были выпущены одним и тем же предприятием-изготовителем.
Развеять все сомнения помогла-бы фотография таблички с серийным номером и датой выпуска музейного экземпляра. Но как ее можно сфотографировать? И кто возьмется за это?
А Вы не подскажите, какая была розничная цена ВМ-12 без ТВ-тюнера (ВП-12)? Если она была ниже розничной ВМ-15, тогда все понятно. Ведь (судя по фотографиям) выпуск ВМ-15 потребовал дополнительных затрат на изготовление пресс-форм корпусных, разработку и изготовление "своих" плат автоматики, САР, управления и сетевого выключателя.

Еще раз спасибо за уникальные фотографии! Успехов Вам!

С уважением, Андрей.

summit писал(а): А Вы не подскажите, какая была розничная цена ВМ-12 без ТВ-тюнера (ВП-12)? Если она была ниже розничной ВМ-15, тогда все понятно.

Здравствуйте, уважаемый Андрей,
ВП-12 не встречал и даже фоток его нет
Есть у меня ВМ-12А без ТВ-тюнера, но цена его неизвестна. См. здесь:
http://www.rt21.getbb.ru/viewtopic.php?f=36&t=95101

Еще странность с ВМ-15: Талоны на приобретение видекассет. Почему их нет в паспортах ВМ-12? Или все же были?

С уважением,
Андрей

Андрей Н писал(а): Еще странность с ВМ-15: Талоны на приобретение видекассет. Почему их нет в паспортах ВМ-12? Или все же были?

А паспорта на ВМ-12 того же временного периода? Подразумевется дата изготовления. Или более поздние?

С уважением, Андрей.

summit писал(а): А паспорта на ВМ-12 того же временного периода? Подразумевется дата изготовления. Или более поздние?
.

Действительно, паспорта ВМ-12 у меня более поздние и, причем, позитроновские. Самое раннее это июнь 1988 года (№23802).
К этому времени проблем с видеокассетами могло уже и не быть

Вы правы!

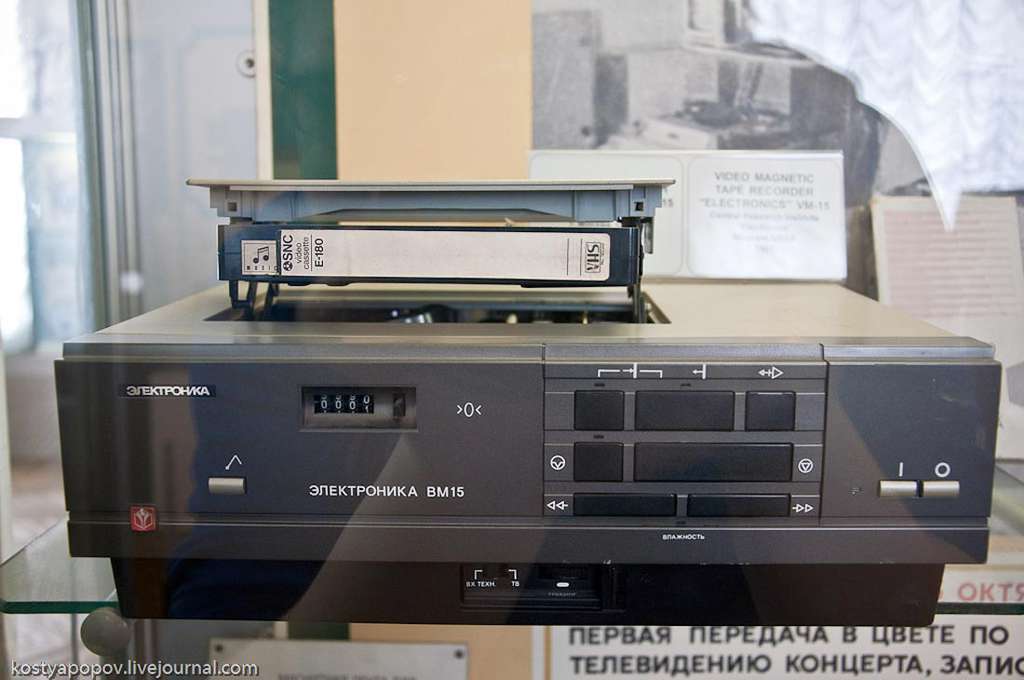

ВМ-15 в Политехническом немного другая. Обратите внимание на крышечку на передней панели. За ней только регулятор трекинга и переключатель между между антенной и ВЧ-выходом видеомагнитофона. А вот входных разъёмов не видно.

Maximus1988 писал(а):ВМ-15 в Политехническом немного другая. Обратите внимание на крышечку на передней панели. За ней только регулятор трекинга и переключатель между между антенной и ВЧ-выходом видеомагнитофона. А вот входных разъёмов не видно.

Здравствуйте, уважаемый Максим,
Думаю, что одинаковые. Просто у моего образца отсутствует вся крышечка закрывающие разъемы.

Т.е. на экземпляре из музея разъёмы есть, но ими нельзя воспользоваться?

Maximus1988 писал(а):Т.е. на экземпляре из музея разъёмы есть, но ими нельзя воспользоваться?

Думаю, что крышечка откидывающаяся. На своем экземпляре вижу, что она должна была присутствовать, но как крепилась пока не пойму.

Думал, что копия .Panasonic NV3000. достал сделал фото для сравнения.

Андрей, подскажите пожалуйста.

А какую функцию выполняет этот пресловутый переключатель "ВХ-ТВ" в ВМ-15? Поначалу предполагал, что он выполняет функию, аналогичную аппаратам зарубежного пр-ва : VCR-TV. Но проходного ВЧ-входа в этом аппарате нет. В инструкции упоминается его предназначение?

Просто изучив скан руководства с описанием органов управления, не обнаружил упоминания о этом переключателе и входных гнездах. Как описан процесс записи с внешнего источника на этот аппарат?

Смущает такой момент. Ширина нижней части корпуса ("постамента") не позволяет установить родную сдвижную шторку от ВМ-12 (длинную), которая должна закрывать входные гнезда, переключатель. Просто не получится сдвинуть-открыть ее полностью. Поэтому, как мне кажется, устанавливалась короткая. Для нее даже виден "прижим". И все вместе должно закрываться декоративной металлической накладкой. Судя по рисунку, приведенному в руководстве и фото "музейного" экземпляра - крышечка открывает доступ только к регулятору трекинга. Но как тогда осуществлять доступ к разъемам при записи? Все остальное должно быть закрыто. Металлическая крышка должна откидываться?

С уважением, Андрей.

summit писал(а):Андрей, подскажите пожалуйста.

А какую функцию выполняет этот пресловутый переключатель "ВХ-ТВ" в ВМ-15? Поначалу предполагал, что он выполняет функию, аналогичную аппаратам зарубежного пр-ва : VCR-TV. Но проходного ВЧ-входа в этом аппарате нет. В инструкции упоминается его предназначение?

Просто изучив скан руководства с описанием органов управления, не обнаружил упоминания о этом переключателе и входных гнездах. Как описан процесс записи с внешнего источника на этот аппарат?
.

Добрый вечер, уважаемый Андрей,
Переключатель ВХ.ТЕХН.-ТВ никак не описан в инструкции как и входные разъемы спереди.
В описании процесса записи они тоже не упоминаются: Нажмите одновременно кнопки Записи и Воспроизведения и т.д.
Соединение с телевизором только с помощью разъемов сзади по высокой или низкой частоте.

Как стояла шторка-крышечка мне тоже не понятно: завтра утром сфоткаю нижнюю часть.
С уважением,
Андрей

Добрый вечер, Андрей!

Да, пожалуйста, сфотографируйте ее.

Подозреваю, что декоративная металлическая накладка, одевающаяся на корпус, могла быть легкосъемной. А потому и потеряться за годы эксплуатации. Как это часто случалось с крышкой, закрывающей блок настроек на ВМ-12.

С уважением, Андрей.

На сайте есть фотография ВМ-15, где хорошо видна крышечка. Подозреваю, открывалась только она, а металлическая панелька была несъёмной, как и на ВМ-12.

Maximus1988 писал(а):На сайте есть фотография ВМ-15, где хорошо видна крышечка. Подозреваю, открывалась только она, а металлическая панелька была несъёмной, как и на ВМ-12.

В таком случае, каким образом подключить к этому аппарату кабеля для записи? Если разъемы оказались наглухо закрыты.

С уважением, Андрей.

summit, у меня 2 предположения: или у Андрея другой вариант видеомагнитофона, с иначе устроенной крышкой, или же разъёмы на передней панели не задействованы, а запись осуществляется через гнездо сзади.

Во всяком случае, на картинке они не нарисованы, а это о чём-то да говорит.

summit писал(а): Подозреваю, что декоративная металлическая накладка, одевающаяся на корпус, могла быть легкосъемной. А потому и потеряться за годы эксплуатации. Как это часто случалось с крышкой, закрывающей блок настроек на ВМ-12.
.

Здравствуйте, уважаемый Андрей,
Похоже, что Вы правы:
Должна быть сдвигающаяся направо крышечка, закрывающая только переключатель и регулятор трекинга в центре.
И должна быть металлическая накладка закрывающая все кроме центра. Как она крепится на корпус не понятно.



Максим, разъемы впереди задействованы: в комплекте от бывшего владельца есть скарт на который выведены передние входные разъемы и задний выходной НЧ.

Здравствуйте, Андрей!

Спасибо за более детальные фотографии! Скорее всего, металлическая накладка просто одевалась. Может действительно, прав Максим, и модификация аппарата немножко другая и самой накладки в комплекте небыло изначально.

А еще может быть, как вариант (спасибо Максиму за подсказку):

Maximus1988 писал(а):или же разъёмы на передней панели не задействованы, а запись осуществляется через гнездо сзади...

Смотрю на фотографии. Вроде-бы там установлен ОНЦ-6, а в нем можно задействовать контакты: 2 для воспроизведения, 2 для записи, 1 общий и может быть еще один использовать под +12в для коммутации режима "ВИДЕО" на ТВ. Пытался рассмотреть количество проводов в жгутах, подходящих к плате заднего разъема. Но точно разобраться не получилось . Андрей, подскажите, пожалуйста - сколько там их?

В этом случае, как вариант, переключатель "ВХ.ТЕХН.-ТВ" переключает только входные гнезда: передние (в случае необходимости, поэтому и назван как "ТЕХНИЧЕСКИЙ" и задние, обозначенные как "ТВ"). Ведь судя по фотографиям - плата видео и звуковых каналов осталась без изменений. И передние разъемы распаяны так же. Поэтому, предполагаю, что вместо отсутствующего ТВ-тюнера и подключили видеовход, от заднего разъема. Если он там действительно есть.

Андрей, подскажите пожалуйста, в руководстве по эксплуатации должен быть перечень комплектации. Упоминается-ли в нем кабель для подключения к телевизору. Если да, то какой?

Подозреваю, что отсутствие более подробного описания процесса записи связано с тем, что комплектный кабель мог быть с двумя штеккерами ОНЦ 6 на обоих концах. И после его подключения к телевизору, владелец получал сразу возможность осуществлять запись с выдеовыхода ТВ, не делая лишних "телодвижений". По крайней мере в телевизорах модификации "ПАЛ-СЕКАМ", которые начинал осваивать в тот период наш радиозавод для организации видеовхода-видеовыход применялся как раз такой разъем.

С уважением, Андрей.

ВП-12 встречал в магазине "Электроника". То ли 800 то ли 900 рублей. Но никак не больше 1000.

Может у кого и были какие задумки про ВМ15, но использовалась в нем типовая плата БВЗ от ВМ12. А планировался плеер. Потому входа с фронта просто заглушились. Это плату БУ сломали пополам легко и просто, а БВЗ оказалась посложнее.
Было заброшено несколько штук с целью изготовить на их базе стенды контроля. Не прижились. Раздербанили на запчасти

гегемон писал(а):...А планировался плеер. Потому входа с фронта просто заглушились...

В плеере предполагалась функция "Запись"?

summit писал(а):Пытался рассмотреть количество проводов в жгутах, подходящих к плате заднего разъема. Но точно разобраться не получилось . Андрей, подскажите, пожалуйста - сколько там их?

Андрей, подскажите пожалуйста, в руководстве по эксплуатации должен быть перечень комплектации. Упоминается-ли в нем кабель для подключения к телевизору. Если да, то какой?

Здравствуйте, уважаемый Андрей,
Отвечаю на Ваши вопросы:
1. К разъему ТВ походит 5 проводов. Центральный пустой. Второй - экранированный. Третий - земля.

2. В комплекте поставки два соединительных кабеля. Предполагаю, что это один по ВЧ, а другой по НЧ. Оба подключаются сзади (судя по картинке)


У меня вопрос ко всем форумчанам: У кого есть фото или инструкция на ВП-12, покажите, пожалуйста. Буду знать, что можно искать.

Добрый вечер, Андрей!

Большое спасибо за фотографии! Они многое проясняют.

Судя по фото видно, что задействованы 5 контактов разъема и можно предположить, что задний разъем предназначен как для воспроизведения, так и для записи. Догадки Максима верны. Но так же можно записывать, используя передние входные разъемы.

С уважением, Андрей.

Андрей Н писал(а): У кого есть фото или инструкция на ВП-12, покажите, пожалуйста. Буду знать, что можно искать.

Насколько я знаю, это та же самая инструкция от ВМ-12, только с перечёркнутыми крест-накрест страницами, где описывается работа ТВ-тюнера.

ВП-12 это то же самое, что ВМ-12А из Вашей коллекции. Только, по-видимому, производился на другом предприятии, оттого и обозначение модели иное.

На тех ВП-12 что я видел, даже кнопки каналов не были заглушены. НО!!! Возможно он вообще не пишущий. Ходят слухи, что это просто ну уж совсем некондиция от ВМ-12, где кое-как добились воспроизведения и... выпустили в продажу. Возможно тюнер даже установлен, но не работает.

Просто напряг был временный с ППУ, а народу нужны были аппараты. Сам телевизионный приемник неособливо был нужен части населения. Во и пустили временно ВидеоПоловинку

summit писал(а):

гегемон писал(а):...А планировался плеер. Потому входа с фронта просто заглушились...

В плеере предполагалась функция "Запись"?

А это как всегда переходная модель, да и понятие "пишущий плеер" было вполне естественным тогда, как в отношении аудио, так и видео.

А произведён он, между прочем, опытным заводом при Воронежском НИИ полупроводникового машиностроения.

Maximus1988 писал(а):А произведён он, между прочем, опытным заводом при Воронежском НИИ полупроводникового машиностроения.

Ну наконец то про НИИПМ и ОЗ вспомнили Торг знак любимый до слез.

Ы, а они только опытные партии выпускали? Или серийное производство было?

кхе. Без ложной скромности. В период становления советской БАВЗ НИИПМ - головное предприятие по бытовой видеозаписи
http://ниипм.рф/index.php?id=5 (блин, только про видеотехнику почему-то ни слова)
Лично я по видео не работал (соседи были с этим направлением)
Начиналось все с ленточных Э-501,509. На базе ОЗ было развернуто производство. Затем с приходом VHS стандарта (моя связь с конторой прервалась - доходили только сведения от оставшихся там) концентрация сил несколько разбавлена. Образовался НИИБВ (ВМ12,15,18,25), потом Видеофон(ВМЦ8220,1230, Рубин). К моменту ВМ1230 НИИПМ начал заваливаться и к 90-м практически помер.
Сейчас что-то копошится в направлении технологического оборудования http://ниипм.рф/

Неужели поставили нормальный (по крайне мере куда больше, чем в ВМ-12) радиатор на управляющий транзистор движка ВВ? Да, и теперь понятно, почему нет ВМ-12 86-го года выпуска, по крайней мере я их в не видел

Электролит писал(а): Да, и теперь понятно, почему нет ВМ-12 86-го года выпуска, ..

Здравствуйте, уважаемый Электролит,
А почему Вы сделали такой вывод?
С уважением,
Андрей

Электролит писал(а): нет ВМ-12 86-го года выпуска[/img][/url]

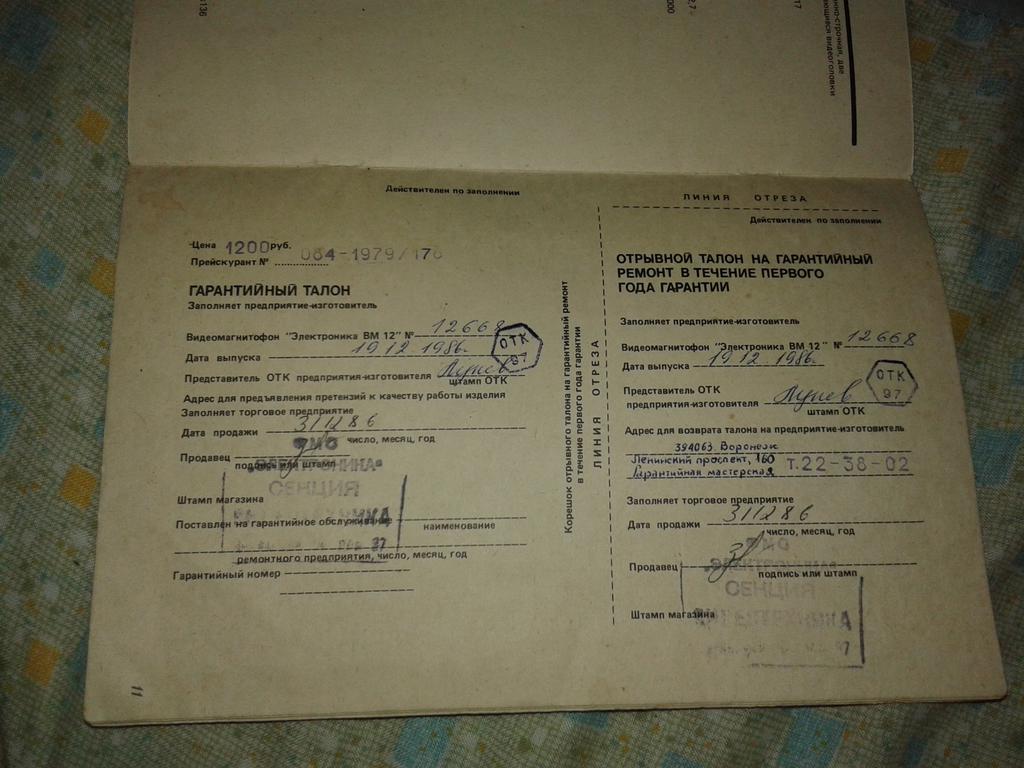

ВМ-12 86-ого года выпуска ЕСТЬ. И в большом количестве.

Maximus1988 писал(а):

Электролит писал(а): нет ВМ-12 86-го года выпуска[/img][/url]

ВМ-12 86-ого года выпуска ЕСТЬ. И в большом количестве.

О, подскажите, где искать?

Электролит

Макс, неужели Вы всерьёз считаете, что ради изготовления двух с небольшим сотен видеоплееров будут на целый год прекращать производство уже пущенной в серию модели, на разработку которой ушли колоссальные деньги? Остановить конвейер на один день - это уже миллионные убытки.

Maximus1988 писал(а):Электролит

Макс, неужели Вы всерьёз считаете, что ради изготовления двух с небольшим сотен видеоплееров будут на целый год прекращать производство уже пущенной в серию модели, на разработку которой ушли колоссальные деньги? Остановить конвейер на один день - это уже миллионные убытки.

Просто выдвинул своё предположение, ведь лично я ВМ-12 86-го года не видел.

Поверьте, они есть. Лично у меня был. Сохранилось руководство от него.

Maximus1988 писал(а):Поверьте, они есть. Лично у меня был. Сохранилось руководство от него.

Ясно, буду теперь знать! А подскажите, какой завод слепил этот ВМ ?

Электролит писал(а):А подскажите, какой завод слепил этот ВМ ?

Так на фотке вроде бы почтовый адрес завода есть?

vzm2 писал(а):

Электролит писал(а):А подскажите, какой завод слепил этот ВМ ?

Так на фотке вроде бы почтовый адрес завода есть?

Ага, увидел.

Мне не понятно а что тут такого ВМ12 1986 года выпуска.

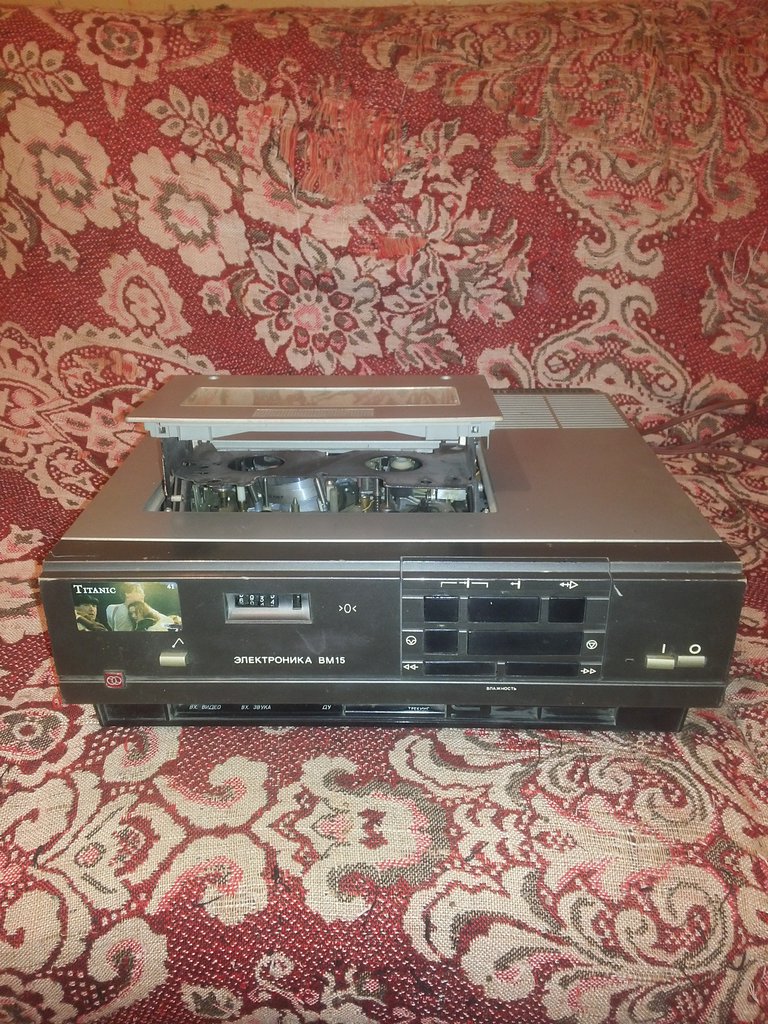

Вот и на нашу улицу праздник заглянул. Приехала очень издалека. Что интересно, выпущена заводом Видеофон, а не Нововоронежским опытным, как экземпляр Андрея Н и из Политеха. Год выпуска - 1988. Внезапно, неправда ли?

Здравствуйте, уважаемый Максим,
Поздравляю!
Год выпуска и завод действительно поразил: чего то мы не знаем.
Цена такая же: 1080 руб?
Нижняя крыжечка есть?
С уважением,
Андрей
