Катушки 500м для ленты 1Б для магнитофонов 50-е годы.

[MIKA-57]

Для первых советских магнитофонов использовалась магнитная лента тип 1 и 1Б в том числе на аллюминевых катушках емкостью 500м. Крепление их на подкатушечнике соответствало немецким образцам, а в последствии студийным магнитофонам. Из Германии было вывезено по реапатриации не только большое количество станков, но и большое количество записей и магнитной ленты,которой в СССР не выпускалась и была дефицитом ,особенно в ней нуждалось радиовещание. Производство магнитной ленты было развернуто в г Шостка и еще где-то, т.к. коробки не имеют заводской маркировки, но сделаны более качественно с указанием метража. Возможно прилагались в комплект к магнитофону.

[MIKA-57]

К сожалению, производимые алюминиевые кассеты в Шостке имели частые производственные дефекты - при склепывании одну половину кассеты деформировало.

[MIKA-57]

[MIKA-57]

Первый образец отечественной бытовой магнитной ленты - "Тип - 1" - начал выпускаться с 1954 года на Шосткинском химзаводе ("Фабрика-3") в Сумской области, Украина. На основу из диацетатцеллюлозы наносился порошок гамма-окиси железа с кристаллами кубической формы. На применение такой ленты были рассчитаны первые бытовые магнитофонные приставки ("Волна", МП-2) и магнитофоны ("Днепр", МАГ-57 и пр.). Самые первые магнитофоны были однодорожечными - дорожка записи занимала всю ширину ленты.
Основным неудобством при работе с лентой были постоянные разрывы - склейка ленты в те времена стала привычным занятием любителей звукозаписи. Резкий запах "магнитофонного" клея (а туда входили такие компоненты, как ацетон, бутилацетат, уксусная эссенция) обычно сопровождал процесс прослушивания. Лента типа 1 обеспечивала приемлемое качество записи на скорости не менее 19,05 см/с. Справа показана стандартная алюминиевая катушка емкостью 500 м
Полоса записываемых частот при этом составляла 70—7000 гц при нормальном выходном уровне 1 в.

[archiradio]

На барахолке взял блок головок,и всё думал с какого аппарата сняли.
Вот и хозяин нашелся.
Спасибо!

[Eats]

Из Германии было вывезено по реапатриации

Вообще-то этот процесс назывался репарацией. К повторной потере Родины это не имеет никакого отношения.

Резкий запах "магнитофонного" клея (а туда входили такие компоненты, как ацетон, бутилацетат, уксусная эссенция) обычно сопровождал процесс прослушивания. Лента типа 1 обеспечивала приемлемое качество записи на скорости не менее 19,05 см/с. Справа показана стандартная алюминиевая катушка емкостью 500 м
Полоса записываемых частот при этом составляла 70—7000 гц при нормальном выходном уровне 1 в.

Про клей - это хорошо. Но какое отношение к клею имеют вольты с герцами? С некоторой натяжкой герцы можно присобачить к катушке, ёмкость которой, опять же, не 500 метров, а диаметр 22 см. Но и вольты к катушке прицепить проблематично. У меня тоже в огороде растёт забористая бузина, а в Киеве до сих пор проживает брат отца. Но поскольку в Киев теперь попасть проблематично, то я бы вынес фразу про вольты в абзац с магнитофонами. В абзаце про клей и катушку ей не место.

[MIKA-57]

Вот еще одна кассета в коробке без опознавательных знаков завода-производителя.
Лента 1958 года выпуска не потеряла своих механических свойств, не осыпается. На запись не проверял, думается еще годна к использованию.

[MIKA-57]

Типичный репертуар начала 60-х.

[Digger]

MIKA-57
Всё бы хорошо - но магнитофона "МАГ-57" не существовало.
МАГи были МАГ-2 (-2, -2а и -2п, с перемоткой), М-800 и на его базе МАГ-3 (М-3м), МАГ-4 (ж.Радио, автор Э.Дыскин), МАГ-5, далее "всем" известный МАГ-8, -8м и -8м Mark II (гыгы))), далее МАГ-59 (уже 2 дорожки), МАГ-59м (редкий зверь) и Тембр, который часто путают с МАГ-59м. Вот такой комментарий, раз уж зашёл разговор про первые магнитофоны...

[MIKA-57]

На барахолке взял блок головок,и всё думал с какого аппарата сняли.
Вот и хозяин нашелся.
Спасибо!

Стирающие и записывающие головки , такие же как на Эльфе-6, устанавливались на первых выпусках Неринги, вместо тех, которые выпускали позднее.

Механика Эльфы-6 полностью соответствует приставке-проигрывателю в карболитовом корпусе выпускавшимся этим же заводом.
Добавлен съемных головок для проигрывания пластинок и полукассета со штырьком в диск для намотки пленки. Полукассета и кассета крутятся в разные стороны.Запись двухдорожечная в разных направлениях с переменной скоростью. Скорость не постоянна, т.к. нет прижимного ролика и концу пленки вращение верхней кассеты укоряется до очень больших оборотов.Чтобы включить кассету в другую сторону вращения, необходимо переключить муфту вращения по середине и переместить блок головок с помощью штыря в верх до упора. Ускоренная перемотка переключением с 33об\мин на 78 об\мин в обе стороны движения ленты.

[Digger]

MIKA-57
Забыл ещё одну "главную фишку" этого аппарата Поскольку лента при работе на второй дорожке идёт в другом направлении относительно БГ, то этот аппарат записывает или воспроизводит в ОБЕ стороны, а вот СТИРАЕТ - В ОДНУ. Указатель уровня записи тоже бывал разный - в самых первых выпусках Эльфы ставилась неонка - пиковый индикатор. В поздних - уже "нормальная" 6е5с.

[Александр Хрисанов]

Господа, вы что-то путаете.
В Эльфе-6 запись на обе дорожки происходит в одном направлении. И стирание происходит нормально, каждую дорожку по отдельности.
На сайте есть странички, посвященные этим Эльфам.

[MIKA-57]

Господа, вы что-то путаете.
В Эльфе-6 запись на обе дорожки происходит в одном направлении. И стирание происходит нормально, каждую дорожку по отдельности.
.

Т.к. имею рабочий аппарат 1956г.в. и сам пользовал его с 12 лет у родителя , то попытаюсь еще раз объяснить принцип работы см. по фото.
1. Устанавливаем блок головок двумя парами "пап" (т.е. 4 шт) размерами с сетевые, в панель в соответствующие разьемы "мам". ( Он снимается , чтобы слушать долгоиграющие пластинки большого формата).
2. "Клювик" переключателя рода работ в положение "Воспроизведение", скорость "33" для диска.
3. В диске проигрывателя есть отверстие около 4 мм,для установки опорного стального диска от полукассеты .
Вставляем "папу" в опорном диске в это отверстие а саму полукассету на центральную ось проигрывателя.
Полукассета имеет подшипниковый узел, позволяющий с помощью центрального переключателя крутиться в обе стороны или по часовой, или против, при вращении диска проигрывателя,естественно, только по часовой.
4. Головки с помощью круглой ручки на съемном блоке головок перемещаем в нижне положение для считавания информации с первой дорожки, т.е. двигается не сам тракт с направляющими, а обе головки относительно ленты.
5.Конец ленты с катушки с пленкой заводим в паз в полукассете, пропускаем ленту по тракту блока головок (наклонному без прижимного ролика!!) и одеваем кассету с лентой с верху.
6. При положении цетрального переключателя происходит, то что полукассета является ведущей и сматывает пленку по наклонному тракту блока головок пленку с кассеты на себя. Верхняя кассета разматывается против часовой стрелки без подтормаживания за счет подшипникого узла. Т.е. получается, что полукассета крутится с диском проигрывателя по часовой стрелке, а кассета против часовой.
7. Для движения ленты в обратную сторону, центральный переключатель полукассеты приподнимаем и устанавливаем в положение под 90 градусов. При этом полукассета свободно вращается, а кассета становится ведущей. Т.е. диск проигрывателя крутится как обычно по часовой, полукассета против часовой, а кассета по часовой. Блок головок относительно пленки переводим в верхнее положение.

[MIKA-57]

MIKA-57
этот аппарат записывает или воспроизводит в ОБЕ стороны, а вот СТИРАЕТ - В ОДНУ. Указатель уровня записи тоже бывал разный - в самых первых выпусках Эльфы ставилась неонка - пиковый индикатор. В поздних - уже "нормальная" 6е5с.

Т.К. головки находятся на одном общем основании,которое фиксированно поднимается и опускается вместе с головками внутри съемного блока головок, то поднимаются и опускаются относительно пленки стирающая и универсальная одновременно. Т.е. стирать и записывать и воспроизводить можно в любую сторону.
Индикатор записи неонка, итенсивность вспыхивания зависит от уровня записи, выставленный "клювиком" регулятора уровня .

[Jeekim]

Запись двухдорожечная в разных направлениях

Неправильно. Головки между собой местами не поменяются, следовательно, в обратную сторону последним становится стирающая и стирает только что записанный сигнал. Записывают только в одном направлений!

[MIKA-57]

Запись двухдорожечная в разных направлениях

Неправильно. Головки между собой местами не поменяются, следовательно, в обратную сторону последним становится стирающая и стирает только что записанный сигнал. Записывают только в одном направлений!

"Если на клетке слона написано тигр - не верь глазам своим".
Смотрите внимательнее на фото блока головок, как вы думаете для чего отогнутый экран у стирающей головки?

[Александр Хрисанов]

MIKA-57
Это уже творчество народных умельцев.

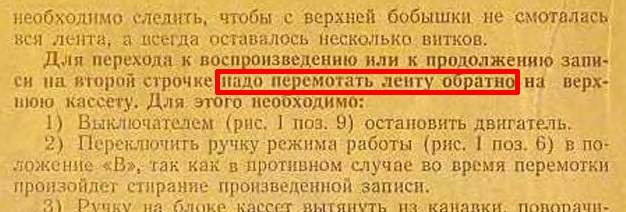

Конечно можно записывать в обе стороны. Надо взять катушку с размагниченной плёнкой и каким-то образом отключить стирающую головку при движении плёнки в обратном направлении.
Можно тумблером дополнительным, можно как у вас, отгибанием экрана.
Полезно тем, что не надо два раза перематывать ленту обратно.
Недостаток, на вторую дорожку можно записывать ещё раз только в прямом направлении, если хотите сохранить запись на первой.
Но это уже переделка, не предусмотренная разработчиками изделия.
Не кошерно и не по фен-шую это, хотя и остроумно.

[Jeekim]

... как вы думаете для чего отогнутый экран у стирающей головки?

А вот это “колхоз“. Запись в обратную сторону на чистую ленту был в Эльфе 6-1М, где даже специальный переключатель, но Вы же говорите об Эльфе 6. Так что “клетка“ не та.

[Александр Хрисанов]

Jeekim
Это да, в 6-1М можно было. Но на фото самая изначальная Эльфа-6, хотя и с приколхоженным более поздним звукоснимателем.

[MIKA-57]

... как вы думаете для чего отогнутый экран у стирающей головки?

А вот это “колхоз“. Запись в обратную сторону на чистую ленту был в Эльфе 6-1М, где даже специальный переключатель, но Вы же говорите об Эльфе 6. Так что “клетка“ не та.

Перемотка на Эльфе 6 в режиме "78" оборотов 500м занимала времени не менее 5-9 минут. Очень неудобно. Потому такая "доработка " имела массовое явление для посвященных. Спасибо за комментарий. Об индикаторе на лампе и переключателе ничего не знал.

[MIKA-57]

Jeekim
приколхоженным более поздним звукоснимателем.

Да сам лично лет в 14 и приколхозил по разрешению родителя, т.к. родной с корундовой сменной иглой беспощадно портил долгоиграющие пластинки на 33 об\мин, особенно стереофонические "гиганты". А что было делать? В музей эту эльфу в 1970 году никто не готовил, пока родители не купили 1975г Астру-206. Вега-101 стерео вожделенная мечта...
