вот ее схема

Впервые появилась в журнале радио за 1968 год с тех пор путешествовала по журналам и весям - даже поляк Войцеховский в своих "радиоэлектронных игрушках" ее привел уже на польских деталях .
Потом уже в 1980е в приложении ЮТ для умелых рук ее немножко переиначили под кремниевые транзисторы но принцип остался тот же

так что схема уже легендарная - мне только интересно сколько человек ее повторило ?
Я не повторял я делал на том же принципе - достаточно забавно работает . Правда линия развертки вертикальная и сама развертка с частотой кадровой идет . И выше нескольких килогерц уже сложно сигнал глядеть - но со звуком возиться уже можно

Blackbird
Вот именно верхнюю схему я сделал году в 1970, всё работало, там только одно неудобство: линия развертки вертикальна, приходилось ТВ "Рекорд 64" класть на бочок. Вскоре после этого появился доступ к нормальным приборам и эта штука была кому-то отдана...

Была более ранняя версия, на лампах. Пытался её собрать для школы (в качестве демонстрационного осциллографа), заработала, но в корпус так и не оформил, потом окончил школу, дальнейшая судьба неизвестна. Развёртка вертикальная, телевизор приходилось на бок ставить. Полоса развёртки была довольно широкая (1 см примерно), меньше не получилось (знаний тогда ещё не хватало), но синус от генератора узнавался вполне

Схему видал и куда более позднюю. Делать не делал.

Была более ранняя версия, на лампах.

Хыы однако - а где схема на лампах была опубликована в Радио не видел хотя номера с 1946 года смотрел ...

Не в "Радио" - точно. Какая-то из серии "В помощь радиолюбителю"... Или "Радио-Телевизия-Электроника"? Я в то время этот журнал выписывал.
PS Оно ещё и на несколько каналов было! Как бы не на шесть... Правда, я собрал только один.
PPS В "Радио" №1 за 1959 г., стр 50 что-то похожее, только я делал на 6Н2П. Улучшенный вариант в №8 за 1965 г., стр 29. Но это всё не то, вечером поищу свою старую тетрадь, я кажется перерисовывал себе схему.

Использование телевизора в качестве осциллографа.

[video][/video]


Развитие идеи:

[video][/video]

Naro
А где там телевизор-то? Какие-то ошмётки, может быть, даже от телевизоров сзади валяются...
Это не "к" телевизору, а "из" остатков/ошмётков от телевизора.

Кхм... А что там за фигня затесалась между "... принцип остался тот же" и "так что схема уже легендарная ..."?

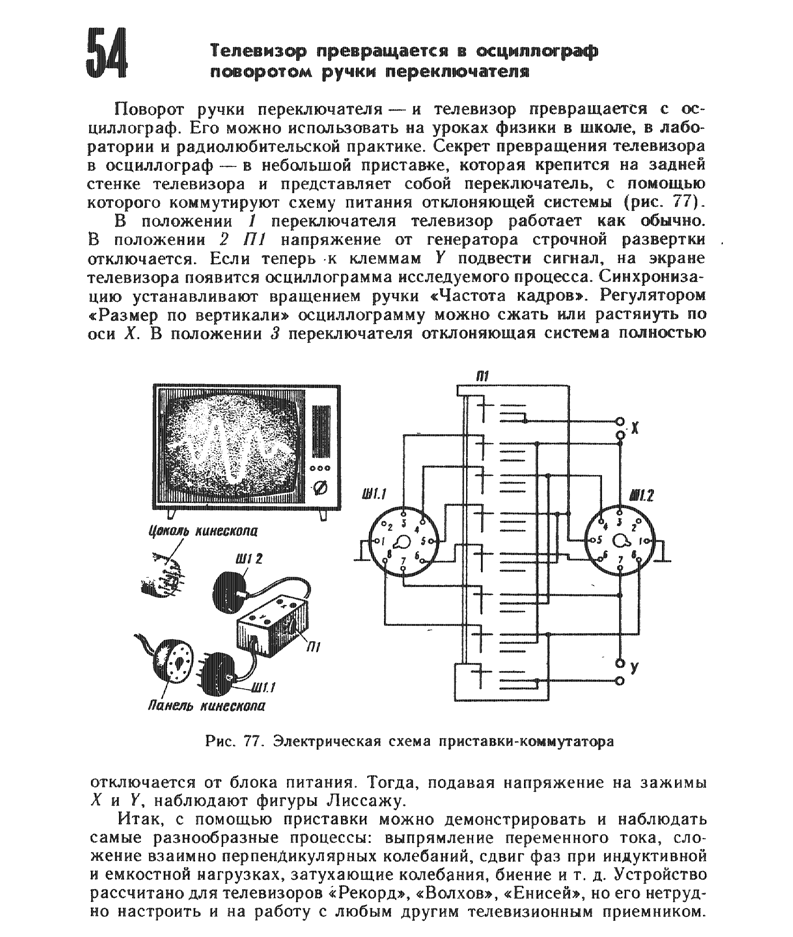

Что именно автор роликов использовал в качестве приставки, я не знаю, но склонен считать, что это конструкция из книги В. Г. Бастанова "300 практических советов". А именно - №54 - "Телевизор превращается в осциллограф поворотом ручки переключателя".

Xell писал(а):Кхм... А что там за фигня затесалась между "... принцип остался тот же" и "так что схема уже легендарная ..."?

Ну видимо в стародавниЯ времена я тудыть вставлял какую то картинку по теме - с тех пор много гигабайтов утекло .. Поэтому вставленное где то затерялось в просторах вселенной а я сам уже и не помню что именно там было ..

Blackbird писал(а):Ну видимо в стародавниЯ времена я тудыть вставлял какую то картинку по теме - с тех пор много гигабайтов утекло .. Поэтому вставленное где то затерялось в просторах вселенной а я сам уже и не помню что именно там было ..

А... Понял. Не обратил внимания поначалу, что первая половина темы ещё 2012-го года. Может, кто из модеров подправит, а то вёрстка страницы малость разъехалась.

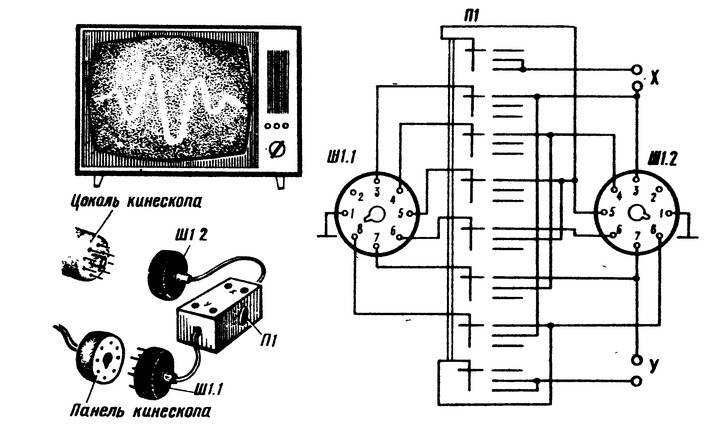

... Странная схема из 300 советов...
Там неправильно написано, надо не "панель кинескопа" и "цоколь кинескопа", а "панель отклоняющей системы". Тогда можно что-то посмотреть.

Ну эта опять же не тот девайс который был описан в самом верху

Я просто выложил описание к рисунку, а то там возникли вопросы касательно подписей к разъёмам.

Осциллограммы на экране чёрно-белого телевизора "Юность" (31ТБ-303Д).
К сожалению, автор никак не комментирует это видео и не рассказывает, какие изменения пришлось внести в схему телевизора.

[video][/video]

Naro
Вот именно так и работала схема, которая была в самом начале темы приведена коллегой Blackbird!
В схему ТВ никаких вмешательств не требовалось.
