Звукосниматель АПР-1

[gegrby]

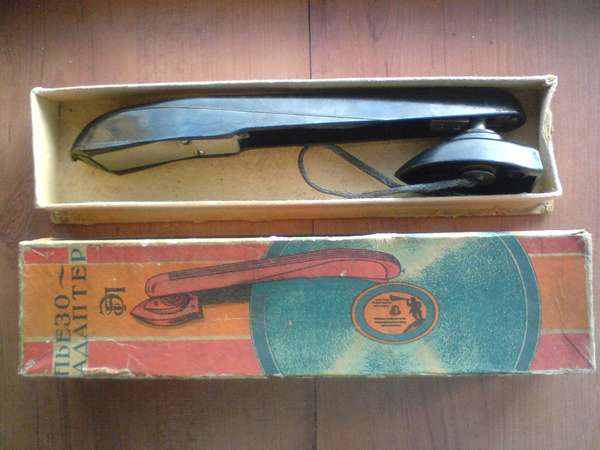

Приобрел недавно на одном из сайтов вот такой девайс:

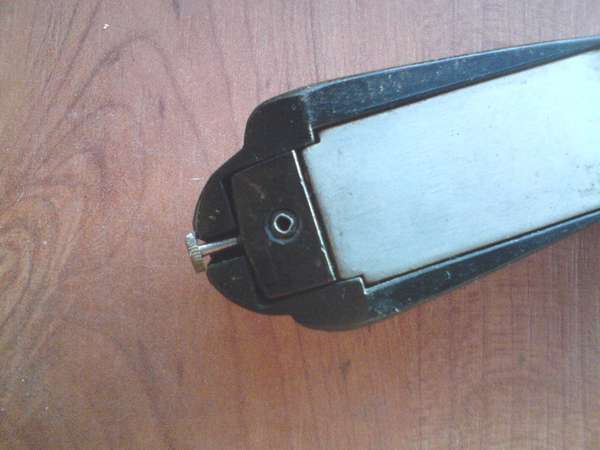

Фото "головы". Явно устанавливается патифонная игла.

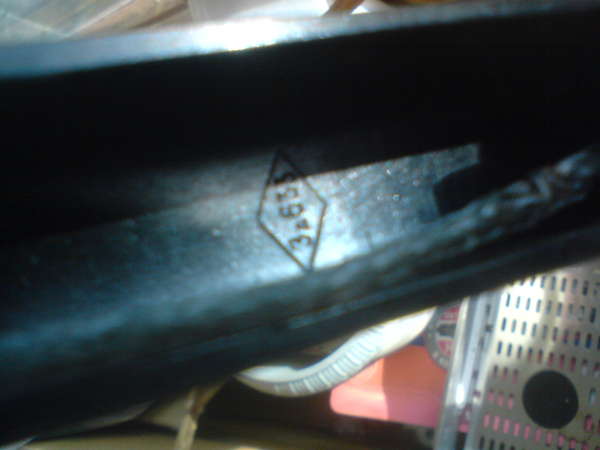

Какой год выпуска - не знаю, но есть маркировка завода внутри:

Фотка не четкая, поэтому прокомментирую: "Зд633". Очевидно "завод 633".
Интересно что за завод?

Думаю этот адаптер предназначался для "апгрейда" патефона и подключение его к приемнику. Такая мысть возникла по тому, что он отдельно упакован. Хотя я могу и ошибаться - может просто продавался как запчасть к чему то.
Может быть кто прокомментирует еще чего интересного про это устройство.

[Phlanger]

По свидетельствам очевидцев, "таки да" - продавались такие лет 60 назад. Именно для апгрейда патефонов.
Внутри, я так подозреваю, пьезик. Давно дохлый.
Лет 30 назад у меня был целый вертак в карболитовом чюмайдане с очень похожим тонармом. И чуть ли не с надписью "З-д 633", но тут уже конешно могу путать.

[gegrby]

По свидетельствам очевидцев, "таки да" - продавались такие лет 60 назад. Именно для апгрейда патефонов.
Внутри, я так подозреваю, пьезик. Давно дохлый.
Лет 30 назад у меня был целый вертак в карболитовом чюмайдане с очень похожим тонармом. И чуть ли не с надписью "З-д 633", но тут уже конешно могу путать.

Спасибо за комментарий .
Надо будет на досуге разобрать, посмотреть, пьзик проверить... вдруг живой
Интересно что же это за "Зд633" что за шарага??

[Ирина]

В сентябре 1941г. постановлением СНК СССР и приказом НКЭП СССР №309с от 9 октября 1941 г. на базе ЦНИЛ Треста №13 был создан первый в СССР Государственный союзный специализированный завод (№633) про производству кристаллов сегнетовой соли и пьезоэлектрических приборов для нужд обороны страны

Остальное ниже.
http://www.lit-phonon.ru/about.html/history
Радио 1947 №7 стр.59
http://www.rw6ase1.narod.ru/0/god/1947/r1947.html
На поиск потратила 2 минуты

[Александр Хрисанов]

Пьезоэлемент может быть и живым...

[Phlanger]

...осспаде, четвёртое подряд бомболитейное заведение на одной улице
не от них ли кстате там ПТУ было, или что-то вроде...

[gegrby]

В сентябре 1941г. постановлением СНК СССР и приказом НКЭП СССР №309с от 9 октября 1941 г. на базе ЦНИЛ Треста №13 был создан первый в СССР Государственный союзный специализированный завод (№633) про производству кристаллов сегнетовой соли и пьезоэлектрических приборов для нужд обороны страны

Остальное ниже.
http://www.lit-phonon.ru/about.html/history
На поиск потратила 2 минуты

Из прочитанной статьи следует что девайс был выпущен до 1954г. Именно до этой даты он был еще завод №633.

З.Ы. Чего я только не набирал в поисковике... не нашел...

[Ружеро]

Для апгрейда патефона был электромагнитный ЗС,который надевался на трубку тонарма.Данный девайс припоминаю на "Урале" - 53. Корундовая игла на 33 оборота к нему выпускалась Углическим часовым заводом...

[Ирина]

Уралы-53 комплектовались другими тонармами.

[Ружеро]

Возможно.Но у Вас он более поздний.Сейчас полезу на балкон,что-то у меня там подобное лежало .Будем посмотреть.

[подводник]

Не советую разбирать не проверив. Торец кристалла -где выводы- закреплён между высохшими от времени резинками . Можете при разборе разорвать кристалл,который судя по упаковке нормально хранился и может рабочий. Для грубой проверки соедините со входом любого УНЧ, и прямо с рук, к соответствующей вертушке. В свое время для них выпускались иглы с корундовой вставкой,для поигрывания долгоиграющих пластинок.

[gegrby]

Не советую разбирать не проверив....

Cпасибо за консультацию, пока не разобрал и не буду, не проверив .

[Аудиофил Зигги]

В свое время для них выпускались иглы с корундовой вставкой,для поигрывания долгоиграющих пластинок.

Нет, этот для долгоиграющих пластинок точно не подойдет. Толькол шеллак, только хардкор

[gegrby]

Попробовал осциллографом посмотреть сигнал... ни чего не получилось

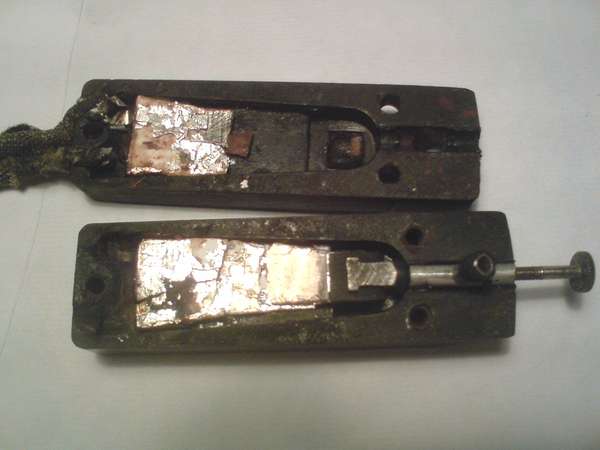

Решил разобрать и вот что увидел:

Кристалл весь разрушился от времени...

Так что если кому нужен данный девайс в коллекцию - обращайтесь.

[Ружеро]

Раз пошла такая пьянка... Патефоны апгрейдили вот этим,ибо адаптером ТС туда воткнуться очень проблематично.


В представленный адаптер,для долгоиграющих пластинок была такая игла.


А вот мой "балконный",по всей видимости - прародитель остальных.Внутри только надпись "Futurit"...Вроде,чехословацкая фирма была.

[Ирина]

gegrby
В качестве подарка возьму. Почтовые расходы за мой счет

[Аудиофил Зигги]

В представленный адаптер,для долгоиграющих пластинок была такая игла.

Ну не в представленный. Убъет эта игла пластинку с полоборота с таким прижимом.
Там 15гс нужно - иглу эту ставить только в звукосниматель, где перемещаемый грузик есть.

[gegrby]

gegrby
В качестве подарка возьму. Почтовые расходы за мой счет

Подарю Ирине.
Ирина, ответил в личку.

З.Ы. Самое ценное в этом адаптере - коробка. Думаю у большинства её нет и для Ирины будет отличным экспонатом в музее.

[Ружеро]

В представленный адаптер,для долгоиграющих пластинок была такая игла.

Ну не в представленный. Убъет эта игла пластинку с полоборота с таким прижимом.
Там 15гс нужно - иглу эту ставить только в звукосниматель, где перемещаемый грузик есть.

Возможно.Будет время - проведу опыт.Воткну иглу в свой адаптер и прокручу какую-нибудь долгоиграющую пластинку 50-х годов.В принципе,подобный по массе,только ЭМ звукосниматель был в "Даугаве",которую я всё детство мучал . Кое-какие пластинки с тех времён остались,что-то в состоянии " на помойку нести стыдно",а что-то вполне...

[Ирина]

Подарю Ирине. Ирина, ответил в личку.

Ах!
Благодарю Вас.

[Аудиофил Зигги]

Возможно.Будет время - проведу опыт.Воткну иглу в свой адаптер и прокручу какую-нибудь долгоиграющую пластинку 50-х годов.В принципе,подобный по массе,только ЭМ звукосниматель был в "Даугаве",которую я всё детство мучал . Кое-какие пластинки с тех времён остались,что-то в состоянии " на помойку нести стыдно",а что-то вполне...

Ну вот в "Даугаве" 15, а здесь где-то от 80-90. А бошка для патефона по идее около 150 дает, т.е. в 10 раз больше.

[Ружеро]

У того,что на моём фото - 53...Не поленился попробовать .

[Ирина]

Тётушка доехала. Велела кланяться.

[gegrby]

Тётушка доехала. Велела кланяться.

На здоровье!

[Ирина]

Ружеро, доехал и твой З-96 со свитой.
Сейчас проапгрейдила патефон и отрываюсь под

[youtube][/youtube]

Книжка про выпущенные звукосниматели и адаптеры в 1949 году.
http://www.rw6ase1.narod.ru/0/god/1950/mrb86.html

Пы.Сы. Раз узнала название зувкоснимателя, то решила изменить название темы

[Ружеро]

Отлично! Эпопея завершилась . Кстати,этот чёрненький ЗС - из питерского подвальчика , напротив Русского музея,осенён Духом прекрасного человека,форумчанина.Так что работать должен долго и идеально.

[Ирина]

Ты смотри, прямо лягушка-путешественница

[Ружеро]

Это так . Мир посмотрела - теперь работать...

[Александр Хрисанов]

Ружеро
Миша, из "Терции"?

[Ружеро]

Именно,тот самый! Слишком много их у меня оказалось(таблетки от жадности бесплатно не выписывают ),вот и поехал один туда,где он нужнее...

[vytas]

Ружеро,может найдётся и второй?Могли бы на что то поменятся.
с уважением. Витас

[Ружеро]

Как появится лишний - будет Ваш.
