сегодня в микрофонарике выпуска 1957 года, вот таком:
http://www.artantique.ru/item.phtml?id=1845
встретил старую нашу батарейку Свет З-ФМЦ-20М, о таком не слышал и не встречал, наверное элемент сняли с пр-ва до моего рождения, информации в инете тоже не нашел, было бы интересно посмотреть на ее ТТХ.

Фото , к сожалению, не смог сделать. Похожа на Крону, квадратная плитка, только шире и пониже, кажется.

Ну и если у кого есть интересные элементы питания (эпохи СССР) - прошу в эту же тему, чтобы не плодить.

У приятеля в школе такой был. Ставили Крону и лампочку на 13,5в. Вроде как (?).

в этом оригинальная старая лампа, исходя из фото по ссылке :
http://www.savok.org/yelektronika/96-yelement-373.html
понятно, что это элемент трехвольтовый.. емкость неизвестна, возможно на оборотной стороне батарейки такая-же надпись была ( выковыривать его из чужого фонаря не стал)

Здесь есть Артём Михайлович Малышев
Он коллекционирует батарейки, наверно и знает про них больше других

Ф-фонарная
М-марганцовая
Ц-цинковая

Цифра 3 подозреваю что 3 вольта

20 подозреваю (не, не верю) ёмкость 20 ампер/час (может 2 ?)

Спасибо, Ф никак не мог подумать, что ФОНАРНАЯ ))
емкость - да. вопрос. Постараюсь батарею сфотографировать, если еще раз увижу.

СССР-1
Именно так согласно "Книге начинающего радиолюбителя"

Иногда у батареек указывали не ёмкость, а время работы в часах. Тогда, когда батарея была разработана для конкретного изделия и только в него и устанавливалась. Но тогда в конце обозначения ставилась буква "ч".

У этой батарейки скорее всего ёмкость 2 А/ч, запятая не пропечаталась на этикетке.

два часа для лампочки накаливания , конечно, более похоже на правду ))

выкупил сабж.

в мини магнитофоне
http://www.rt20.mybb2.ru/viewtopic.php?p=566721#566721
стояли Д-0,26Д, жаль не все. Можно ли их через столько лет эсксплуатировать? др. элементы туда , похоже. не подойдут..

СССР-1

Если оживишь... Кстати купить ещё можно. Они всего-то году в 2006 из продажи пропали. Или фонарики ищи с вилкой на конце. На рынках. Там тоже ОНИ.

спасибо, на фонарики посмотрю.. кстати - заодно и зарядка ))

Читал, что раньше были сухие батареи в фарфоровых сосудах Мосэлемента. Кто нибудь имеет такое в коллекции?

где то у меня была герметичная, желтого цвета, в металле, "сухая батарея" военного назначения.. Размером с современный планшетник 7", коннектилась к прибору коротким кабелем с разъемом типа "мама" или "папа" на конце , носилась под одеждой.. маркировку не помню, если найду - сфотографирую и выложу в тему.

СССР-1, это, неверное, батарея от радиостанции "Комар". Изображение не грузится...

возможно, я название забыл, к сожалению . ))

СССР-1 писал(а):в мини магнитофоне
http://www.rt20.mybb2.ru/viewtopic.php?p=566721#566721
стояли Д-0,26Д, жаль не все. Можно ли их через столько лет эсксплуатировать? др. элементы туда , похоже. не подойдут..

Если не ошибаюсь, подобные аккумуляторы стояли в фотовспышках.
Покупал лет 15 назад на митинском радиорынке

Наконец загрузилось фото.

НУ ДА, она )))
я так понял это радиомаяк для летчиков? ))

Да, есть режим маяка. Это и аварийная связная радиостанция. Самое интересное, что батарея 83-го года, а до сих пор прекрасно работает.

была ДЕРЖАВА - все военное работало..
ЗЫ свою никак не найду, впрочем теперь уже и не надо ))

Был у меня такой Прибой. Там внутри элементы РЦ. Когда села, я её вскрыл. Принял РЦ-шки за аккумуляторы. Зарядил. ещё один цикл отработала, но дальше всё... Это она у вас просто ещё не селв, а срок хранения у Рц лет под 50 что ли...

СССР-1

Вот блок из 3 штук продается у нас...

Элементы РЦ применялись в радиобуях. У меня сохранилась "колбаска" с 80-х, но как только в прошлом году элементы потеряли герметичность (хотя работали), я их быстренько в несколько целлофановых и в мусор. Их испарения, как сказала Жучка - хуже керосину! . Ну нет у нас до сих пор отдельной приемки токсичных отходов. Поэтому в обычные контейнеры летит ртуть и другая гадость...

Да.. с утилизацией старых элементов просто беда.. у самого с скопилось уже, в помойку рука не поднимается выкидывать.
Достойно отдельной темы, проблема.

СССР-1 писал(а):в мини магнитофоне
http://www.rt20.mybb2.ru/viewtopic.php?p=566721#566721
стояли Д-0,26Д, жаль не все. Можно ли их через столько лет эсксплуатировать? др. элементы туда , похоже. не подойдут..

Сие решаемо достаточно просто: продавить в тисках крышку-минусовый вывод, подложив диэлектрическую вставку диаметром на 2,5-3мм меньше уплотнителя-герметизатора и приблизительно такой же толщины.
Суть действия - в конструкции этих элементов самым слабым звеном являетя плоская четырехлепестковая пружина, браво сгнивающая со временем - продавив ее остатки и обеспечив контакт (если не потеряется герметичность) - будет работать!
Проверенно на Д-025-х в фонариках "Люкс" ("с вилкой" ) многажды - способ был описан в свое время в "Радио" - реально работает!

немного не въехал - как продавить и при этом не потерять герметичность?

по сабжу - есть куча Д-0.55С с военного склада коробка, могу отдать

мне-бы 0.26-х два комплекта и зарядку.

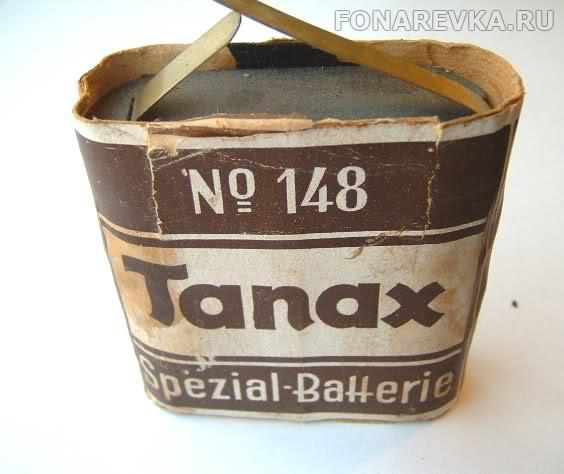

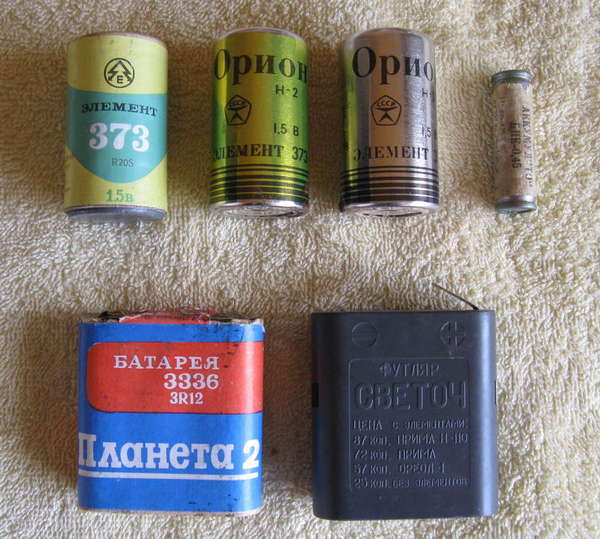

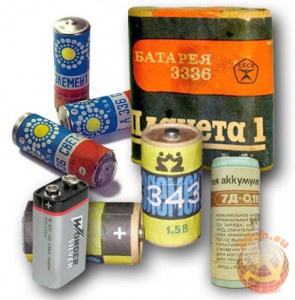

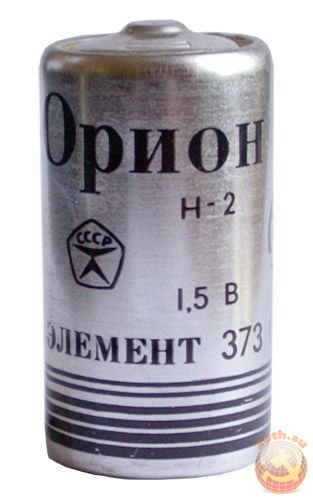

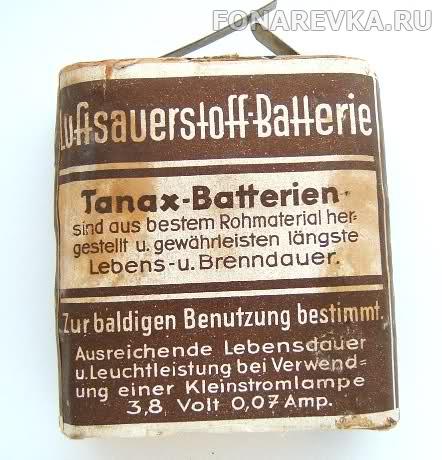

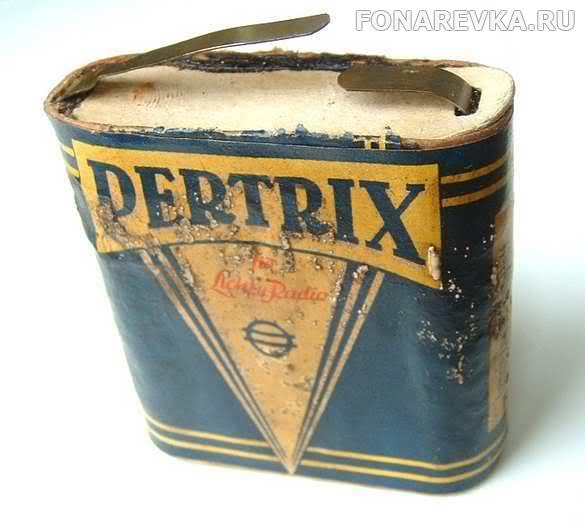

Наковырял среди девок раздетых, на просторах интернета несколько картинок, очень интересно вспомнить все эти батареечки. К нам, в маленький город их очень редко завозили, особенно 373 элемент и 3336, помню были только 316е. Кстати, помоему аналога 316 среди зарубежных батареек не было. Приходилось довольствоваться тем, что продавали. Я эти 316 вставлял в свой магнитофон "Ритм-301" хотя там должны стоять 373е, а что делать? Несколько прокладок из газеты и вперёд, таким же способом пихал их в фонарик "футляр" только не 3 штуки, а шесть и лампочку на 3,5 Вольта, светил очень ярко, но не долго. Почему так редко возили батарейки не понятно, это была проблема из проблем. Транзисторных приёмников и магнитофонов в стране наделали, а питать было не от чего. От сети не интересно, надо же и на улице было ходить с музыкой, девок завлекать. Когда батарейки садились, что с ними только не вытворяли, плющили, на ночь на печь ставили, что б ещё немного поработали. Я их пытался заряжать, в магнитофоне "Ритм-301" если сетевой разъём не до конца вставить, то батарейки оставались подключеными к выпрямительному мосту схемы магнитофона, это то же как то, хоть и не на долго, но продлевали короткую жизнь батареек. Вобщем выжимали из низ все соки.

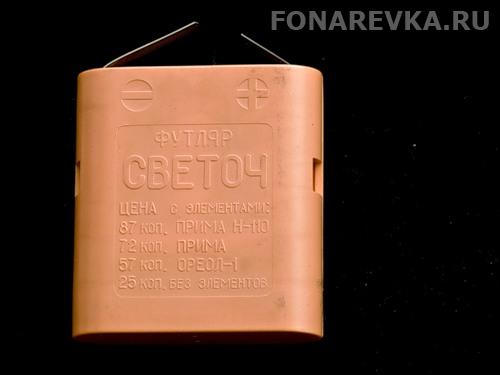

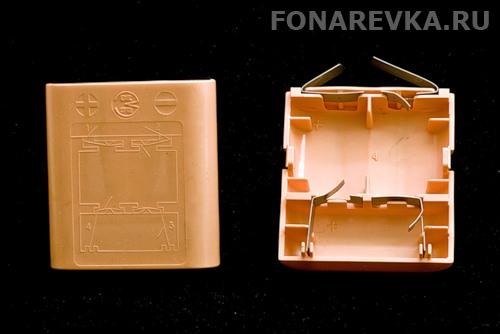

А вот габаритный футляр "Светоч" я вижу впервые. У нас не такие продавались, а помоему "Луч" что ли. Фото потом будет.

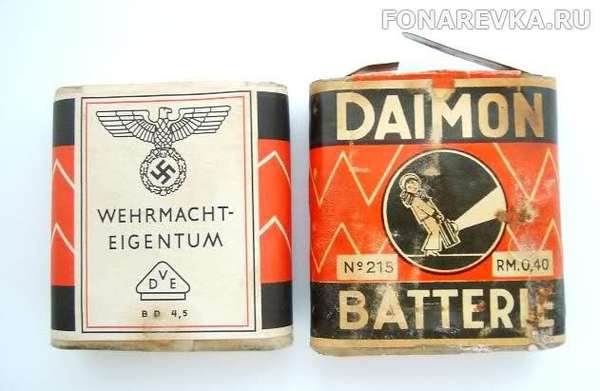

ааа так вот почему трофейные фонари у нас назывались "даймонами" - этот ж торг марка германская
ну надо же: 50 лет прошло - нашел причину..
Такой 3-х цветный фонарь был у меня...

Приобрел недавно на молотке.

у меня есть такие аккумуляторные 9 вольтовые сборки, но уже середины 80-х гг. выпуска ))

У меня есть устройство изготовленное в СССР в 70-х годах. Отсек питания рассчитан на дисковые аккумуляторы размером 25 х 6,5 мм. Есть к нему и зарядное устройство на тот же типоразмер. Может кто-нибудь знает, что это были за аккумуляторы ? Судя по справочной информации Д-0,1 и Д-0,125 имеют размеры 20 х 6,6 мм, а Д-0,26 - 25,2 х 9,3 мм. Сейчас продают импортные аккумуляторы 170H (0,17 а/ч) с размерами 25 х 6,5 мм. Однако, едва ли в СССР стали бы изготавливать устройство рассчитанное на импортные аккумуляторы, должны были быть аналогичные отечественные.

СССР-1 писал(а):мне-бы 0.26-х два комплекта и зарядку.

Аналогичные по размеру таблетки емкостью 320 ма/ч продают на последнем этаже митинского рынка.

СССР-1 писал(а):у меня есть такие аккумуляторные 9 вольтовые сборки, но уже середины 80-х гг. выпуска ))

А цена на них указана ? Интересно, менялась ли она за десятилетие.

сфотографировать не могу, надо их найти. Цена наверняка была указана, конечно, что то мне помнится не то 60 не то 80 копеек, в общем рубль примерно.

у меня не такая этикетка.

7Д-0,1, этикетка утрачена.

7Д-0,115


7Д-0,125



Разные аккумуляторы и батареи.

СССР-1
Это второй вариант этикетки. Первый (образца 1962-го года) такой-же, только заместо министерства указан совнархоз. У меня такой нет.
А в начале 70-х эти батареи стали делать все, кому не лень. То-есть все, кому удавалось выбить фонды на Д-0,1.

.

Alexandr

Можете измерить толщину этого аккумулятора ?

мои похожи на третью сверху сборку, в последнем фото.

vintage-technics.ru, толщина всех шести аккумуляторов в пределах 9,5-10 мм. Проверил по нескольку однотипных аккумуляторов. Скорее всего меньший размер, т.к. аккумуляторы очень старые и могли "припухнуть". Диаметры верхних левых двух 25,5 мм, "Н.Антонов" - 34,5 мм, Д-0,25 - 27 мм, Д-0,26 - 25,2 мм.

пришелец писал(а):Наковырял среди девок раздетых, на просторах интернета несколько картинок, очень интересно вспомнить все эти батареечки.

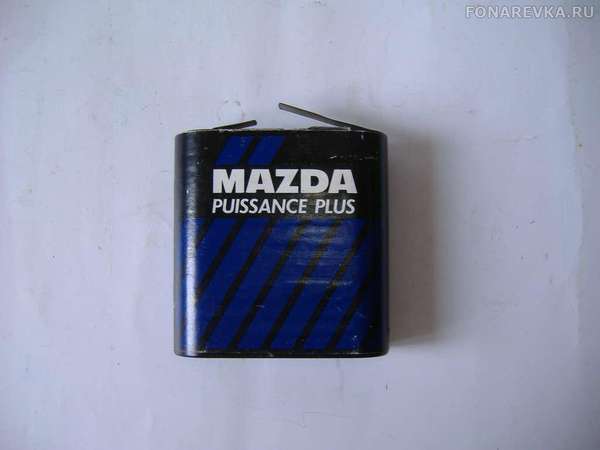

Среди всех этих батареек увидел я свою,вернее моё фото батарейку MAZDA,но уже из сайта FONAREVKA.RU это фото я показывал только здесь РТ 20-го века.


А это уже не клоны а мои оригиналы

3844

3845

3846 Батарейка произв.Франция.У меня она уже хранится 20 лет.

В одном из старых, купленных мною приемников, я нашел вот такие батареи. Конечно же они были полностью разряжены, но не потекли. Легко вскрываются (на защелках) и видны составляющие их элементы. Нет проблем их поменять на другие или пальчиковые аккумуляторы и использовать в старых приемниках.

Alexandr
Замечательная конструкция. Тема замены внутренностей в старых батарейках, или изготовления новых, аналогичных старым, заслуживает особого внимания. Вот например анодная батарея 45v, собранная из пяти батареек по 9 v типа “Крона” (купил на Ebay у америкосов).



А вот такую для проволочного рекордера сделал сам из старой оригинальной.




И такую тоже, но здесь коробочка самодельная
Есть и другие подобные самоделки





Например я сделал картинку для 75-АМЦГ-22, может кому пригодится...

А для какого проволочного? Минифон 51 или 55? И как он работает, как качество звука?

Вообще-то правильнее сказать, что она подходит ко всем моделям Minifon, и проволочным, и ленточным, а именно "Mi51"-проволочный ламповый, "P55"-проволочный ламповый, "Special"-проволочный транзисторный, "Attache"-ленточный транзисторный, "Hi-Fi"-ленточный транзисторный. Всё это диктофоны, тоесть предназначены для записи голоса, с чем успешно справляются. Голос пишут хорошо, в том числе и ламповые.
