Что за прибамбас был прикреплен с краю советского довоенного приемника?

Фото:

Хм а есть какаянибудь информация о том ГДЕ оно стояло ?

Blackbird, так ведь написано же!

1956 писал(а): ↑

30 июл 2021, 08:50

был прикреплен с краю советского довоенного приемника

Добрый вечер! Приемник "9н-4".

2vlad писал(а): ↑

31 июл 2021, 19:53

Blackbird, так ведь написано же!

До войны советская промышленность выпускала гораздо более чем один приемник и все были вполне себе своеобразные ..неунифицированные

Blackbird, да, всё так и есть! На их "края" смотреть надо внимательно! Причем с обеих сторон!

Фильтр-пробка на частоту ПЧ?

Вполне мог выполнять функцию согласующего устройства, причем помещенного в экран. Возможно симметричного, т.е. с отсутствием разницы включать его передом или задом.
И есть сомнение в его родстве с 9Н4. А также думается, что если бы действительно хотелось правды, то было бы фото находящегося под электрокартоном.

Настоящая охота - это когда и ему охота, и ей охота!

Все сказанное вполне подходит под … эквивалент антенны. И даже наверное клеммы с клеммами Антенна-Земля "наших американцев" совпадут. И еще и наверное не просто "совпадут".

Вот даже и не помню, видел ли вообще когда-либо эквивалент живьем. На лабораторных что-то было, а на заводе все в стенд было встроено. Имеется в виду эквивалент антенны для радиоприемника, конечно.

3462 писал(а): ↑

01 авг 2021, 07:08

на заводе все в стенд было встроено. Имеется в виду эквивалент антенны для радиоприемника, конечно.

Это понятно - про завод и стенд, а в приёмнике-то - зачем нужен эквивалент антенны?

3462 писал(а): ↑

01 авг 2021, 03:35

Возможно симметричного, т.е. с отсутствием разницы включать его передом или задом.

Эта... такие бывают? И что-то с чем-то согласовывают?

А почему автор сообщения поленился присовокупить к фото и электрическую схему устройства из 4-х деталей ?
Тогда игра в "Угадайку" была БЫ не нужна...

Weydenbaum, это неизменный стиль данного автора.

Там экзотическая радиодеталь с шестью выводами. Чтобы ее увидеть придется все раскурочить.

Вообще, если бы не обсуждение, я решил бы, что это балласт последовательного накала...

На балласт хватило бы наверное и бумажных, а тут поставили более высокочастотные слюдяные. В одном послевоенном учебном пособии "САМ" обзываются как … "советско-американские". Хорол-Шарал, под ред. Слепян. Руководство по курсовому проектированию радиоприемников длинных, средних и коротких волн, 1948г.
Возможно, что они "приехали" к нам вместе с американскими приемниками, впрочем как и само это приспособление.

Думается, что два прямоугольных выреза в гетинаксе и загиб электрокартона по бокам намекает на то, что сверху мрг быть экран, который лепестками фиксировался в этих вырезах.
Парные клеммы на плате расположены на противоположных сторонах. Наверное приспособление крепится к чему-то с одной стороны, а подключение происходит с другой. Подумалось о "насаживание" на клеммы Антенна-Земля при настройке приемника. А отсутствие маркировки клемм как раз и подразумевает ту самую "симметричность", когда нет разницы каким концом подключать.
Антенный фильтр-пробка на ПЧ тоже симметричный. И он тоже со слюдяными конденсаторами.

Самое занятное, конечно это 6-ти выводная штука. Думал, там пара резисторов проволочных. А тут почти сетка-на-сетке. Да еще и спайки на концах проволочек. Или как эта штука называется после сварки. И кажется, что такое уже где-то видел….

3462 писал(а): ↑

02 авг 2021, 04:45

А тут почти сетка-на-сетке.

А не шптдл ли это?

Если это фильтр-пробка на ПЧ, то зачем тогда заводской фильтр в самом приемнике? Wave Trap как в оригинальных RCA, так и в наших "американцах" стояли в подвалах шасси.

У RCA была такая приблуда как Magic Wave Antenna. Мог быть двухканальный вариант? Железка же не самопальная.

На самой первой фотке видны ржавенькие короткие шурупчики. Да и по ходу сама фотка сделана тогда, когда плата еще жила в корпусе. Отсюда и кривизна платы из-за неравномерного прижатия к ровному корпусу.
А что кроме рамочной антенны могло еще быть внутри корпуса? Симметричность надо как-то согласовывать с несимметричностью....
Кстати, экран-таки когда-то там был - на гетинаксе есть следы от загнутых лепестков.

Жаль, что нам так и не довелось послушать начальника транспортного цеха. Курочить действительно жалко, схему нарисовать сложно, соотнести размеры контактных площадок с размерами контактных площадок антенных гнезд 9Н4 невозможно.

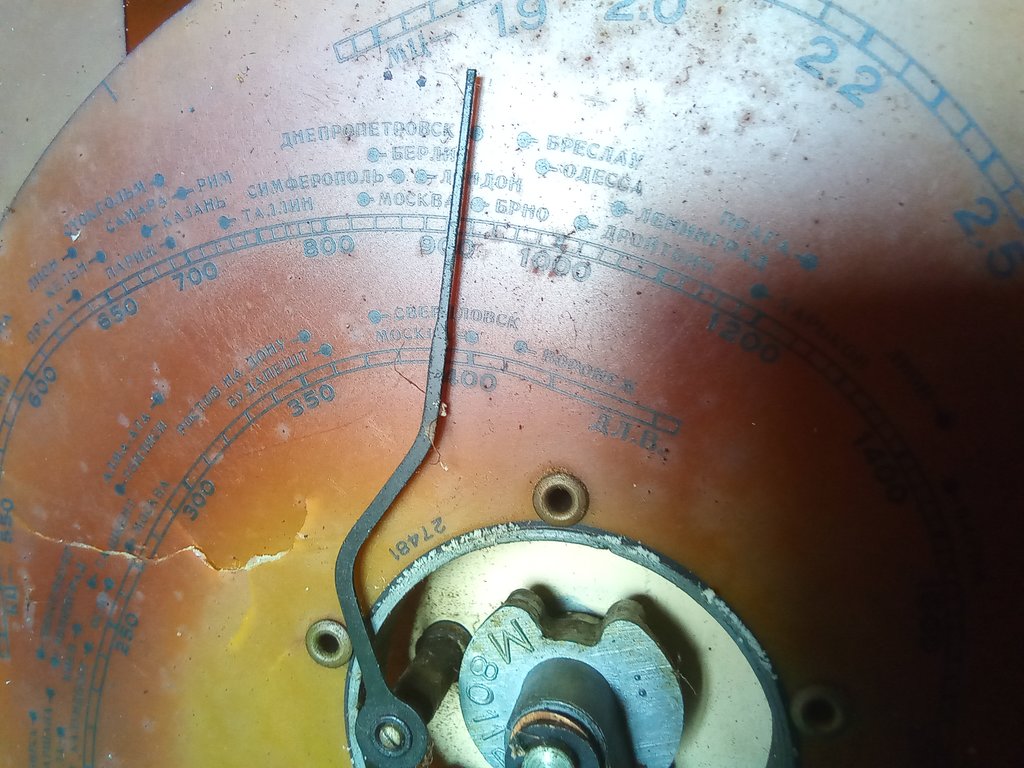

Ещё фото:

Фото:

Фото:
