Планируя покупку "аутентичного" паяльника, заметил, что разнообразных вилок больше чём ответных разъемов в известных блоках питания.

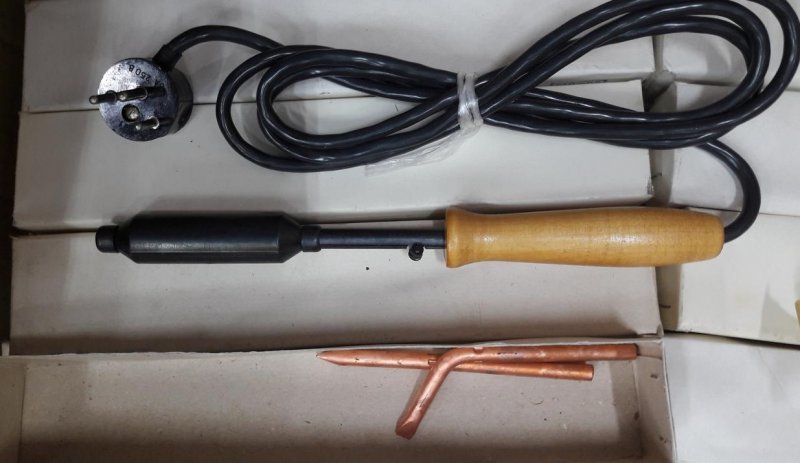

Например вилка этп-65, что на 24 вольта, что на 220 выглядит так:

Были ли к ним бп или они подключались к внутри заводской сети?

Эти паяльники для спец. применения. Были даже с вилками для подключения к танку Т-80.
Все они предназначены для использования на различной технике в основном на армейской. Но были и обычные бытовые с плоской двухштырьковой вилкой.

В середине 90-х, когда ещё были централизованные поставки, нам в службу КИПАиТ прислали партию паяльников. С обычной вилкой, с виду - обычный ЭПСН-40 с деревянной ручкой. Инженер берёт новенький паяльник, втыкает в розетку... Паяльник говорит "Пых!" и выдаёт фейерверк. Со словами "Бракованный, что-ли?" втыкает второй. Результат тот же. Наконец-то читает, что на паяльнике написано. Оказывается, они на 36 вольт.

oldmao писал(а): ↑

09 фев 2021, 06:04

"Бракованный, что-ли?" втыкает второй.

Жуть. А кто-то старался, делал...

У нас на заводе тоже был классический прием. Вилки/розетки паяльников на 36В были такие же как 220В.

old_hippie писал(а): ↑

09 фев 2021, 07:32

oldmao писал(а): ↑

09 фев 2021, 06:04

"Бракованный, что-ли?" втыкает второй.

Жуть. А кто-то старался, делал...

К сожалению, неоднократно встречал таких умников.

Лагунов писал(а): ↑

09 фев 2021, 08:09

У нас на заводе тоже был классический прием. Вилки/розетки паяльников на 36В были такие же как 220В.

У нас до сих пор (правда, на 42в) так же. Но все привыкли и не сжигают. Просто на 220в вообще нету паяльников. 6, 12 и 42. И блоки питания соответствующие

Вилка судовая Ш1 6А 250В , Вилка судовая Ш2 10А 24В


Паяльник судовой

Есть еще и такая картинка

и где-какие используются (это к тому, что все наши стандартные и не очень вилки/розетки чему-то соответствуют, а не придуманы)
http://actravel.ru/voltage_sockets_world.html

В лаборатории штырьки вилок низковольтных паяльников были подрезаны раза в два, в юбке просверлено отверстие и вкручен длинный винт М3. Захочешь - в обычную розетку не всунешь. А в низковольтных - были просверлены отверстия под этот винт. Розетки были с мелким заглублением контактов, как у радио.

В свое время, понадобилось развести в отделе постоянку -60В. Нарыл по заначкам вилок-розеток древних ножевых 3-х контактных (похоже на тип Н), гарантированно никто физически не мог перепутать

На БЭМЗ использовались 36 вольтовые паяльники (40 Вт тонкое жало)

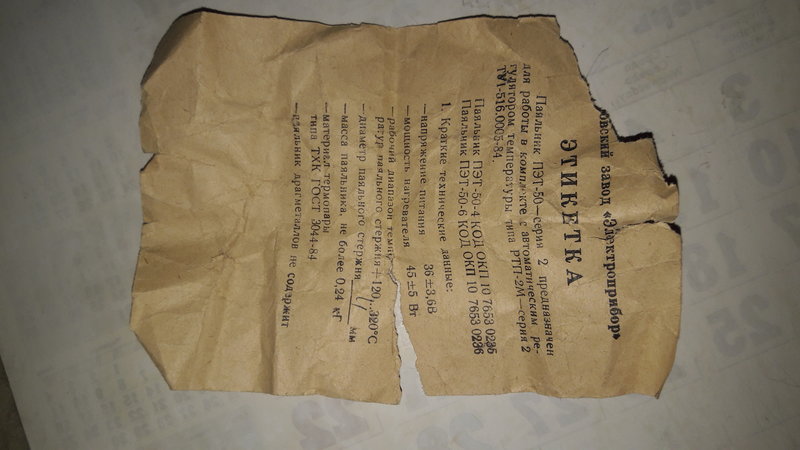

Искал блок регулятора температуры РТП-2М, но не нашел, видно отдал. В интернете он есть. А паяльник к нему сохранился.

Спасибо всем за ответы, а также ценную историч ескуую информацию, буду рад узнать больше для своего исторического проекта)
Alexandr, у меня похожий разъём впервые встретился на недавно приобретённом влу-2, позже сделаю о нем отдельную тему, есть вопросы к очевидцам)

FAI4 писал(а): ↑

09 фев 2021, 16:39

На БЭМЗ использовались 36 вольтовые паяльники (40 Вт тонкое жало)

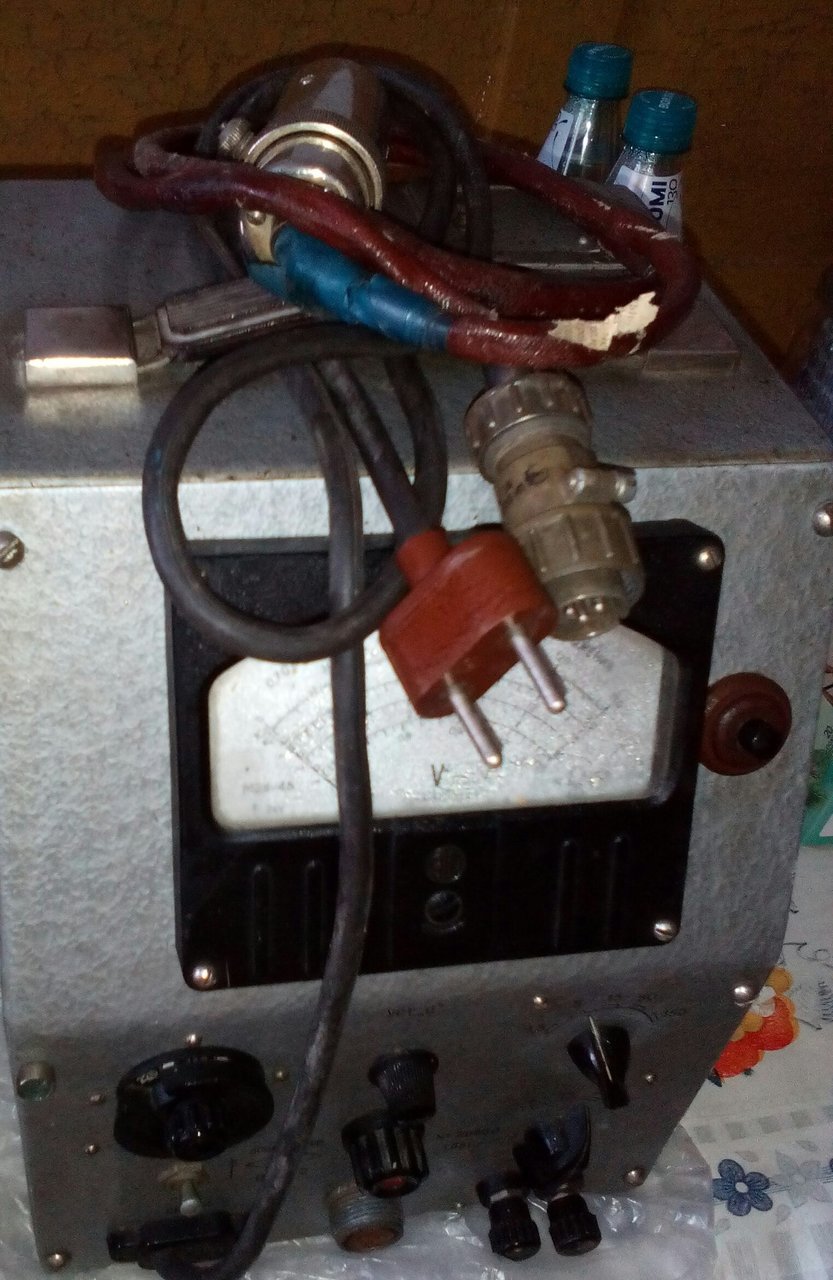

Есть у меня такой в гараже.Питание у него от блока военноподобного типа.Что-то УХЛ...

ТБ-63 неплохо запитывает 24- или 36-вольтовые паяльники, или его вариант для постоянного тока ТБ-63 УХЛ5.

Вот какой .АМО

Tekumze, bluezmoon, вот ещё один, тип пока не определил
П.С.: почему-то изображеия не грузит

в магазинах в 80-х продавался паяльник в комплекте с идиотским "добавочным устройством П223" , 3р95коп.
https://static.auction.ru/offer_images/ ... p_p223.jpg
паяльник был на 42В, с обычной вилкой. Иногда продавался отдельно.
В "добавочном..." был балластный конденсатор (МБГЧ, 10 мкФ), то есть, паяло низковольтное, но без гальванической развязки с сетью....
Цена добавочного 2р, самого паяльника 1р95к, итого 3.95

И зачем то продавались добавочные отдельно.....

владлен, был у меня такой,может и сейчас где-то в хламе лежит.Дохлый.Там жало на резьбе было.

владлен писал(а): ↑

17 мар 2021, 11:11

в магазинах в 80-х продавался паяльник в комплекте с идиотским "добавочным устройством П223",
паяльник был на 42В, с обычной вилкой.

У меня на даче такой до сих пор иногда используется, чтобы не пожечь случайно от 220в вилка паяльника к добавочному устройству изолентой примотана

Загрузил, ТП220/36
